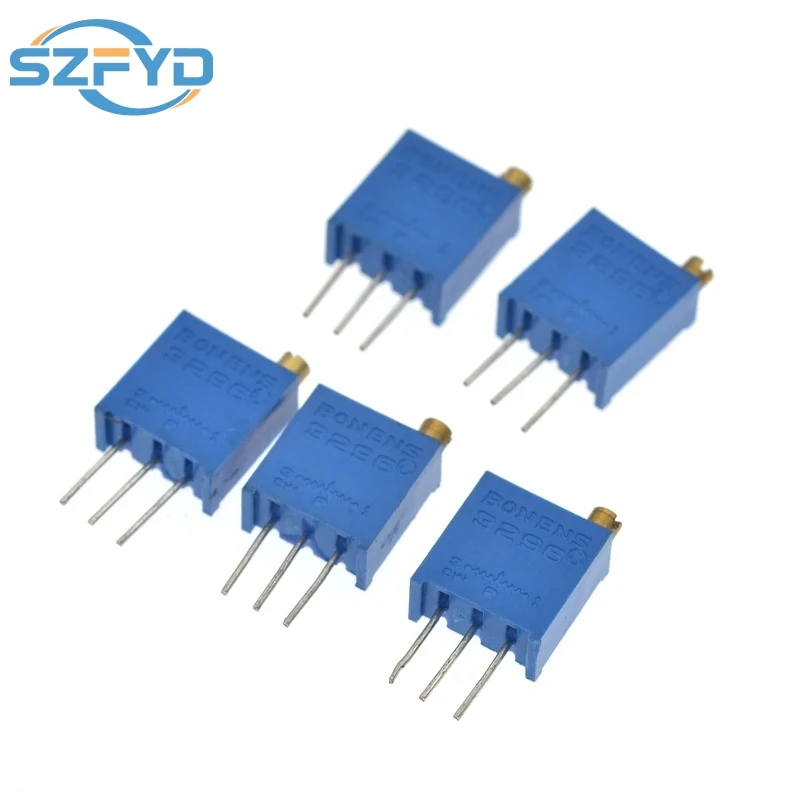

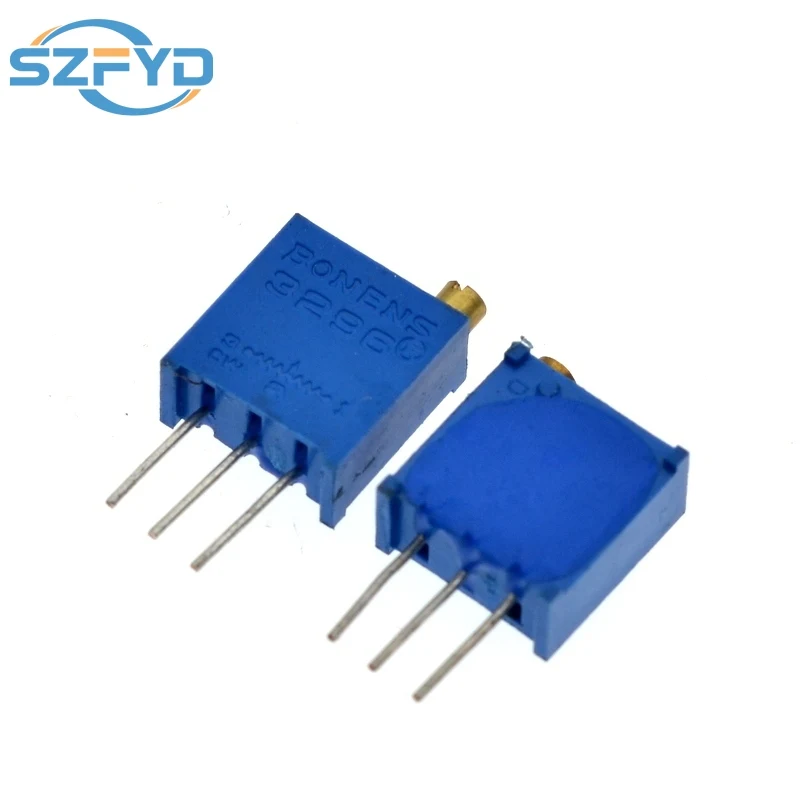

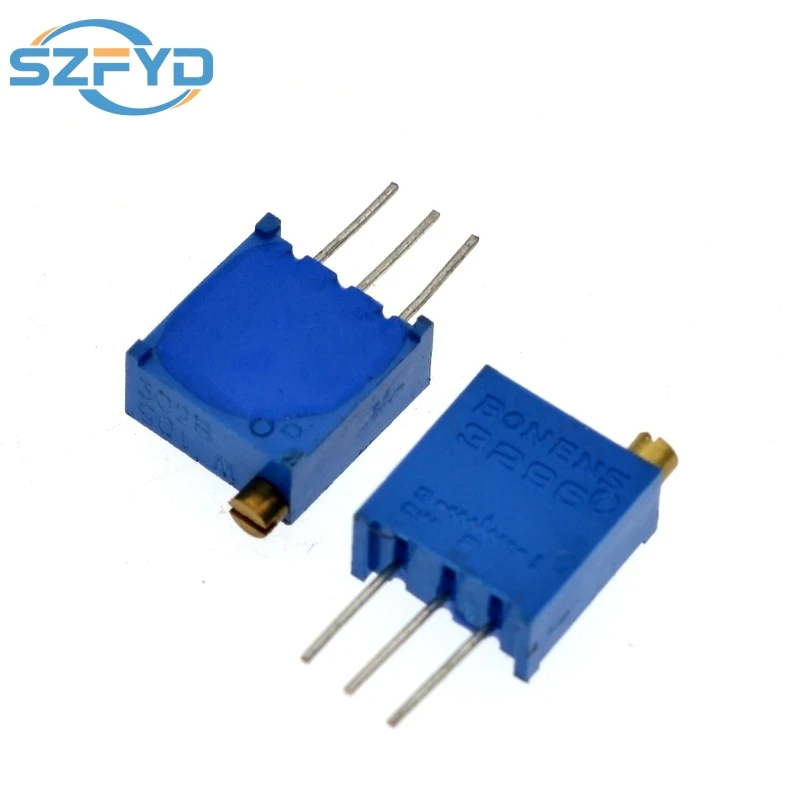

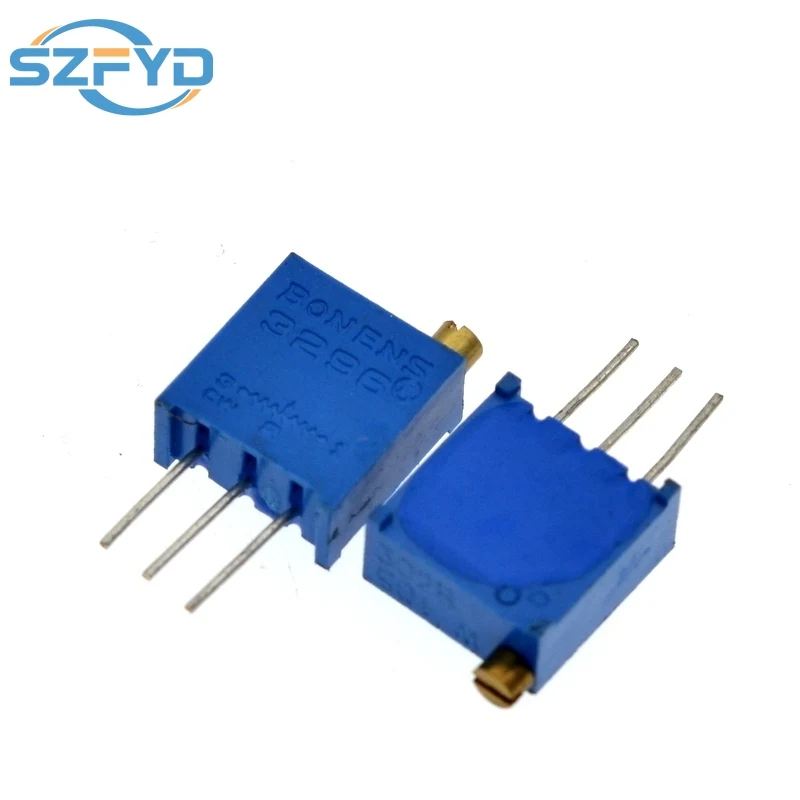

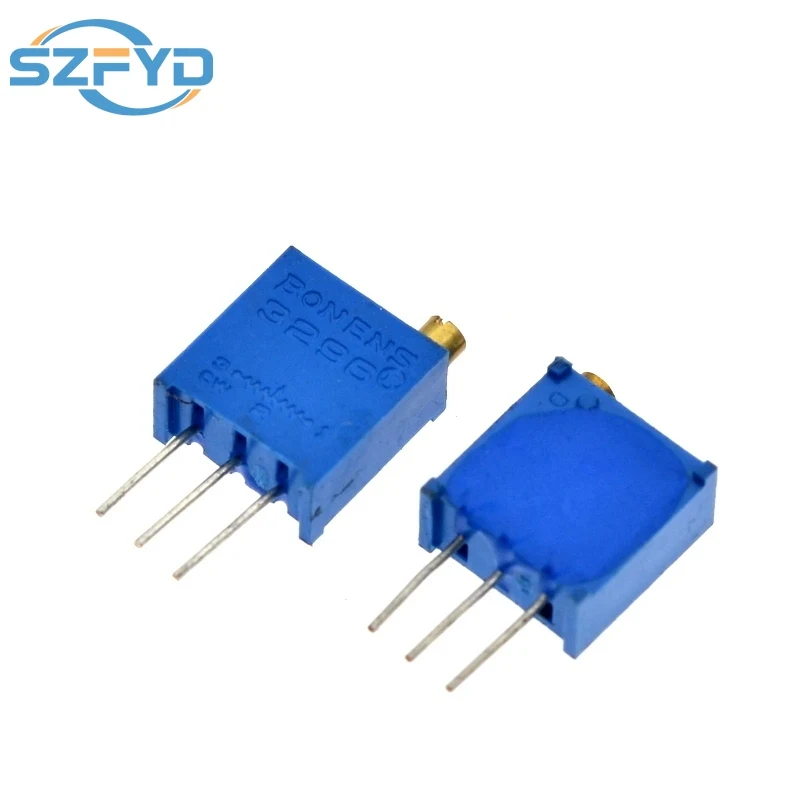

Kit de potenciómetro 20 piezas, resistencia Variable 3296W de alta precisión 100R -1M 200R 500R 1k 2k 5K 10K 20K 50K 100K 200k 500k

Descripción del producto

Los potenciómetros suelen constar de un cuerpo de resistencia y un cepillo móvil.

Cuando el cepillo se mueve a lo largo del cuerpo de la resistencia, el valor de resistencia o voltaje que tiene una cierta relación con el desplazamiento se obtiene en el extremo de salida.

Los potenciómetros se pueden utilizar como componentes de tres terminales y componentes de dos terminales.

Debido a que su función en el circuito es obtener un voltaje de salida que tenga una cierta relación con el voltaje de entrada (voltaje aplicado), se denomina potenciómetro.

1.Utilizado como divisor de voltaje.

El potenciómetro es una resistencia continuamente ajustable.Cuando se ajusta el mango o la corredera del potenciómetro, el contacto móvil se desliza sobre el cuerpo de la resistencia.

2..Utilizado como varistor

Cuando el potenciómetro se utiliza como varistor, debe conectarse como dispositivo de dos terminales para obtener un valor de resistencia suave y que cambia continuamente.

3.Utilizado como controlador actual.

Cuando el potenciómetro se utiliza como controlador de corriente, una de las salidas de corriente seleccionadas debe ser un terminal de contacto deslizante.

Método de instalación: inserte el extremo del cable del potenciómetro en el orificio del tablero impreso y apriételo

pegar, arreglar con soldadura

Consumo de energía nominal: 0,5 W

Rango de resistencia nominal: 100~1mQ

Serie de resistencia: se prefiere la serie E3 en 1EC63, tome 1 figura significativa, a saber 1, 2, 5

Tolerancia de resistencia: suelo 10%TCR≤±250×10-6/℃

Tensión límite del cuerpo de la resistencia: 315 V (CC o CA RMS)

Corriente límite de contacto móvil: 100 mA

Tensión soportada (voltaje máximo de CA con una frecuencia de 40 ~ 60 Hz)

Bajo presión atmosférica normal: 640V

Bajo voltaje 8,5 KPa (85 mbar): 450 V

Categoría climática: 55/125/04

Carrera mecánica total: 28±2 vueltas

Clasificación de estabilidad: 10%

Par de arranque: ≤35mN.m

Ciclos de desgaste de carga: 200 semanas

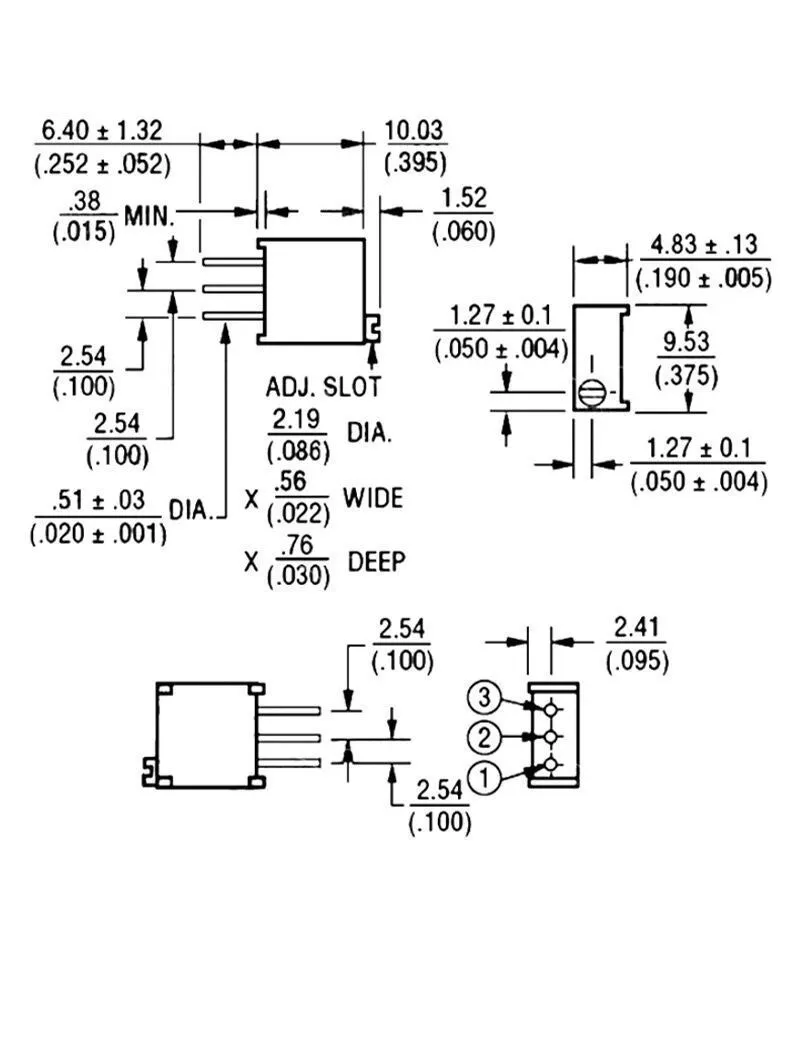

Paquete: 3296w

Tipo: Estándar de resistencia de precisión ajustable multivuelta

Rango de resistencia al pesaje: 10Q-2m

Tolerancia de resistencia: ±10%

Resistencia de terminación: ≤1%R o 10Q

Cambio de resistencia de contacto: CRV≤±3%R o 5R

Resistencia de aislamiento: R≥1GQ (100vdc)

Tensión soportada: 640Vac

Límite de electricidad de contacto móvil: 100 mA

Recorrido eléctrico eficaz: 70% del recorrido mecánico total 70% del recorrido mecánico total

Potencia nominal: 0,5w@70℃, 0W@100℃

Rango de temperatura: -55℃~+100℃

Coeficiente de temperatura: ±250ppm/ ° C ± 100 ppm/ ° C
