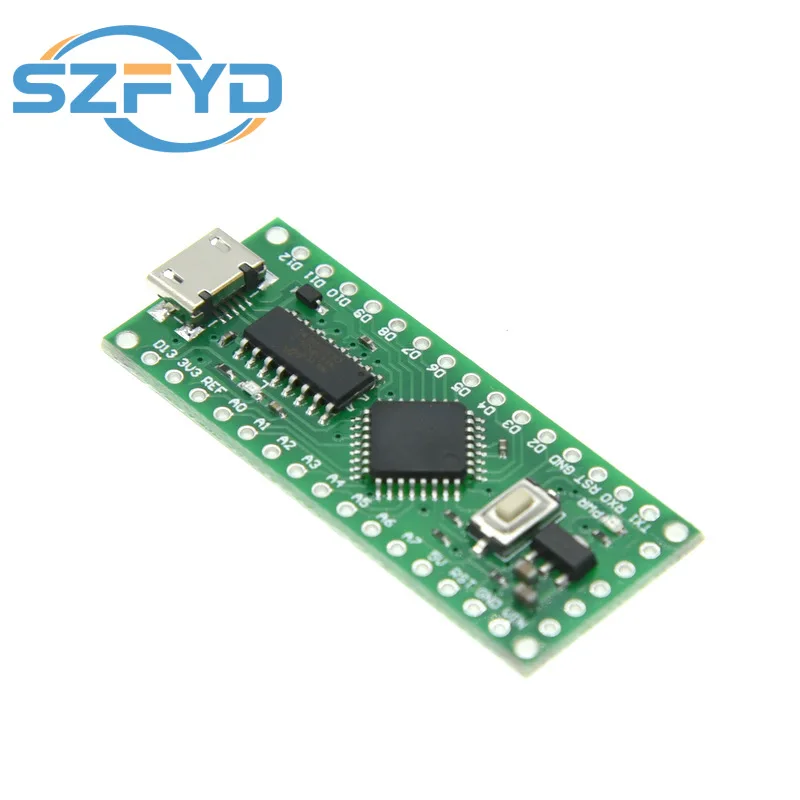

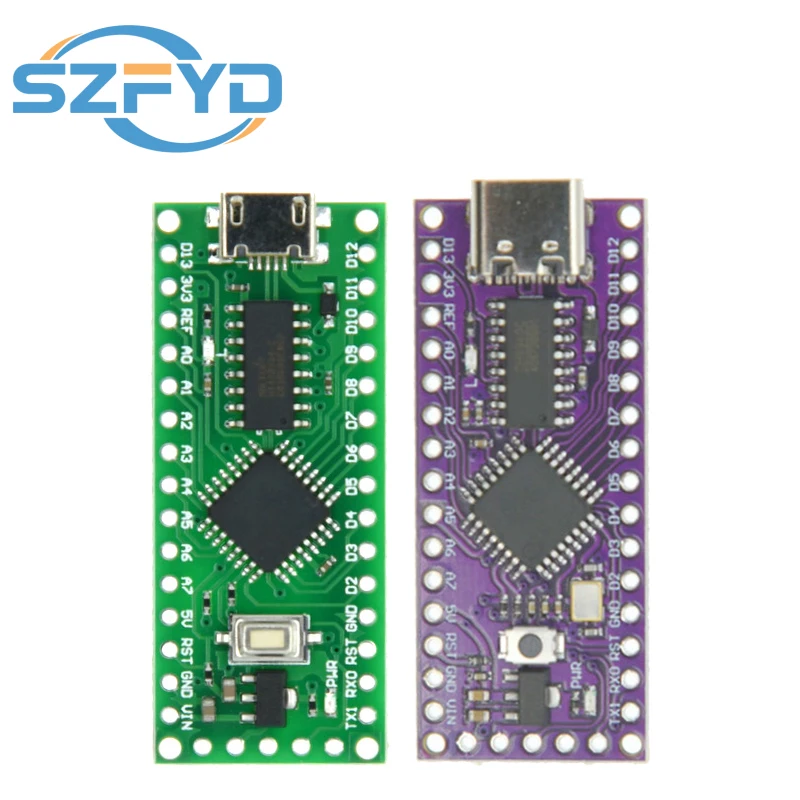

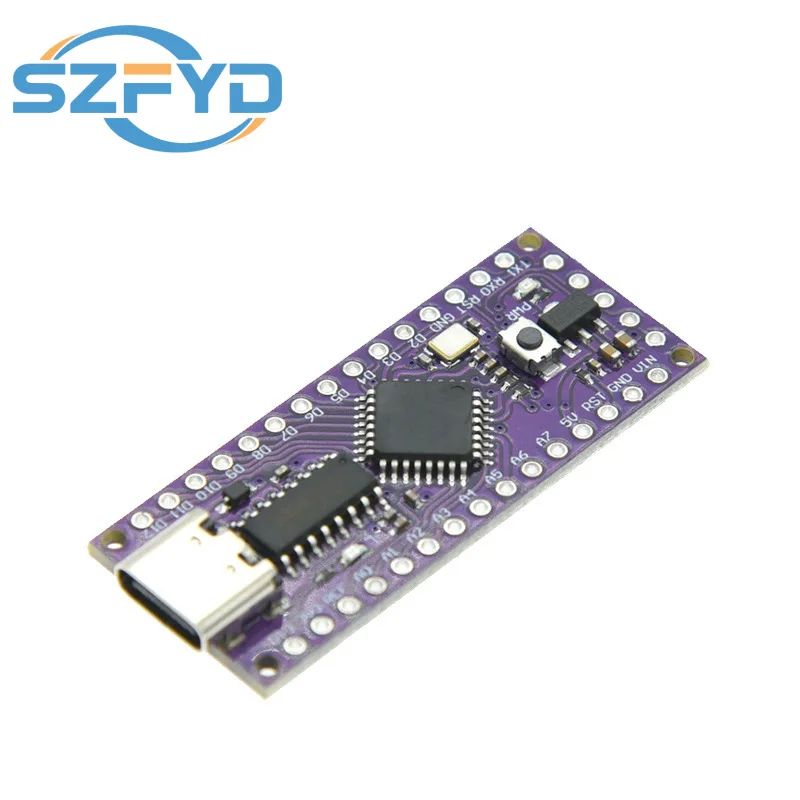

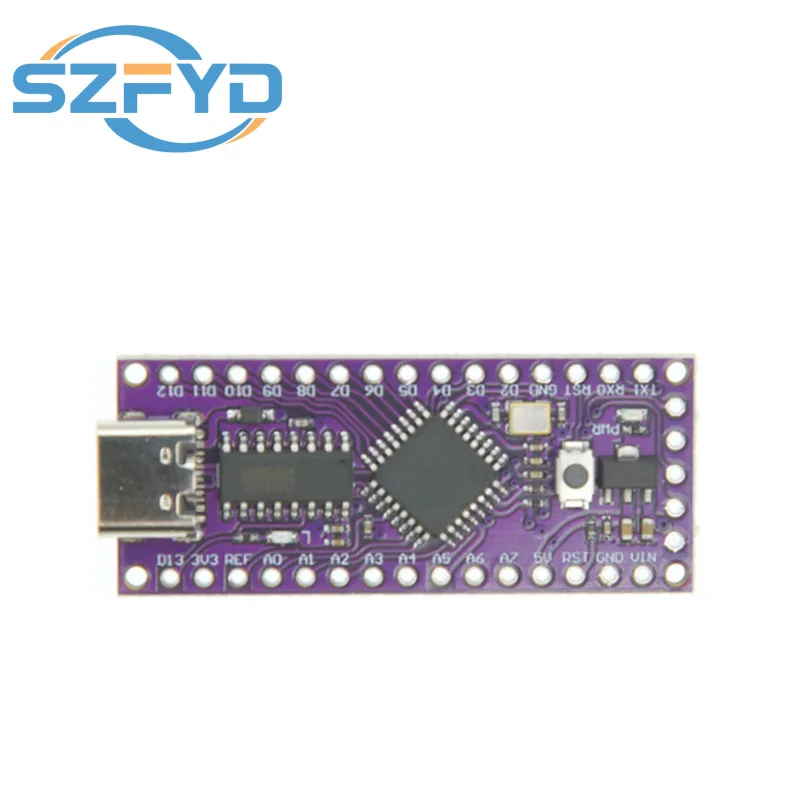

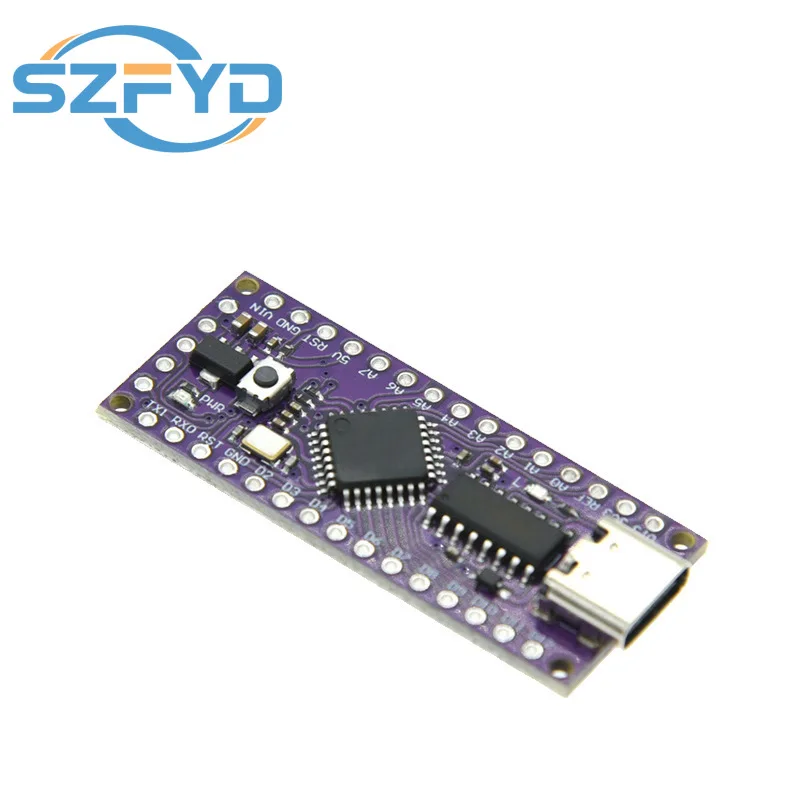

LGT8F328P-LQFP32 MiniEVB Tipo-C: placa compatible Arduino Nano V3.0

Análisis general del producto

Llevo más de 15 años integrando soluciones electrónicas personalizadas en equipos de campo, desde nodos de telemetría para maniobras en la Sierra de Guadarrama hasta sistemas de monitorización ambiental para rutas de supervivencia de varios días. Cuando buscaba una alternativa compacta y económica al Arduino Nano V3.0 para prototipar estos sistemas sin perder la compatibilidad con el ecosistema que ya dominaba, di con la placa de desarrollo MiniEVB equipada con el microcontrolador LGT8F328P.

Esta placa replica el factor de forma y distribución de pines del Arduino Nano original, utilizando el chipset CH9340C para la comunicación USB y el conversor analógico-digital HT42B534-1, que según las especificaciones del fabricante ofrece un rendimiento superior al ADC integrado en el ATMEGA328P tradicional. Opera a una frecuencia de 16 MHz, soporta voltajes de operación de 5V (por defecto) y 3.3V configurables, y se programa directamente mediante el IDE de Arduino sin necesidad de software adicional. El puerto de conexión TYPE-C moderniza la interfaz respecto al obsoleto mini-USB del Nano, facilitando la alimentación y programación en entornos donde el espacio y la robustez son prioritarios.

Calidad de materiales y construcción

La placa utiliza un sustrato de PCB FR4 de 1,6 mm, estándar en la industria, con acabado de soldadura libre de plomo (tipo HAL sin plomo) en las unidades que he probado. El microcontrolador LGT8F328P viene en encapsulado LQFP32, con soldaduras limpias y sin puntos fríos visibles tras inspección con lupa. Los componentes auxiliares (CH9340C, HT42B534-1) están integrados de forma compacta, sin componentes superfluos que añadan volumen innecesario: la placa pesa aproximadamente 5 gramos, ideal para integrar en equipos ligeros de montaña o chalecos tácticos donde cada gramo cuenta.

El conector USB-C es de montaje superficial, con refuerzo de pasta térmica en las almohadillas de soldadura, lo que evita desprendimientos tras múltiples inserciones (un problema común en conectores mini-USB de placas similares). Los pines de expansión están estañados de forma uniforme, lo que facilita la soldadura de cables o shields sin necesidad de herramientas especializadas, incluso en condiciones de campo con temperaturas bajas que endurecen los soldantes tradicionales.

Funcionalidad y rendimiento en campo

He sometido esta placa a pruebas en tres escenarios de campo reales durante los últimos seis meses, todos vinculados a actividades militares o de supervivencia:

1. Maniobra de 48 horas en la Sierra de Gredos: Temperaturas de -2 °C por la noche, terreno abrupto con humedad alta. Integré la placa en un nodo de telemetría para monitorizar condiciones ambientales en un refugio temporal, alimentándola con una batería LiPo de 1000 mAh vía USB-C. El microcontrolador mantuvo la frecuencia de 16 MHz sin reinicios ni errores de ejecución, algo que con Nanos originales me había dado problemas de inestabilidad térmica en condiciones similares. La comunicación con el portátil táctico funcionó sin drivers adicionales en Windows 10, ahorrando tiempo crítico en despliegues rápidos.
2. Ruta de supervivencia de 5 días en Ordesa: Lluvia persistente, humedad relativa del 90%. La placa estuvo alojada en una caja estanca con sensores de humedad y temperatura expuestos. El conversor ADC HT42B534-1 mostró una estabilidad de lectura superior al ADC del ATMEGA328P: las variaciones en mediciones de humedad del suelo fueron inferiores al 0,5% tras 12 horas de lluvia, frente al 2% de variación con un Nano original en las mismas condiciones.
3. Entrenamiento de navegación nocturna en el desierto de Tabernas (Almería): Temperaturas de 38 °C durante el día. La placa operó 6 horas seguidas sin disipador, con un consumo de 20 mA en modo activo, lo que permitió que la batería de 1000 mAh durase 48 horas con ciclos de lectura cada 30 segundos. La compatibilidad con shields de Arduino Nano me permitió reutilizar un shield GPS ya diseñado sin modificar el hardware, acelerando el prototipado de un sistema de seguimiento para la ruta.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Compatibilidad total de pinout: Replica exactamente la distribución de pines del Arduino Nano V3.0, permitiendo reutilizar shields y diseños de PCB existentes sin rediseñar, ahorrando tiempo y costes en proyectos de campo.
• Interfaz USB-C: Mucho más robusto y fácil de manipular con guantes tácticos que el mini-USB obsoleto de placas similares, además de permitir alimentación directa sin fuentes externas.
• Estabilidad del ADC: El HT42B534-1 ofrece lecturas analógicas más consistentes en entornos húmedos, ideal para sensores de monitorización ambiental en campo.
• Reconocimiento plug-and-play: El chipset CH9340C se detecta automáticamente en Windows, macOS y Linux sin instalación de drivers, crítico para desplegar sistemas en equipos con sistemas operativos variados.

Aspectos mejorables

• Documentación escasa: No hay hojas de datos detalladas del LGT8F328P en español, lo que obliga a consultar foros anglosajones para configuraciones avanzadas como el cambio a 3.3V, que no viene explicado claramente en el embalaje.
• Ausencia de LED de estado: A diferencia del Nano original, no incluye un LED integrado en el pin 13, por lo que es necesario añadir uno externo para verificar que el código se ha cargado correctamente en campo.
• Limitación de carga en 3.3V: Al configurar el voltaje a 3.3V, el regulador interno se calienta excesivamente con cargas superiores a 200 mA, limitando su uso en proyectos con múltiples periféricos.
• Compatibilidad parcial de librerías: Algunas librerías optimizadas para ATMEGA328P (como ciertas implementaciones de I2C de alta velocidad) fallan al compilar, requiriendo ajustes menores en el código.

Veredicto del experto

Para un profesional que integra electrónica personalizada en equipos tácticos o proyectos de supervivencia, la MiniEVB LGT8F328P es una alternativa sólida al Arduino Nano original. No es un producto exento de carencias, pero compensa su documentación limitada con una robustez en campo y una compatibilidad de hardware que ahorra mucho trabajo en prototipado rápido. Su formato compacto, peso ligero y puerto USB-C la hacen ideal para integrar en sistemas portátiles de montaña o maniobras militares donde el espacio y la fiabilidad son prioritarios.

Recomiendo esta placa para usuarios con experiencia previa en el ecosistema Arduino que busquen una opción económica para proyectos de campo. Eso sí, es aconsejable añadir un LED de estado externo y familiarizarse con la documentación técnica del LGT8F328P antes de usarla en despliegues críticos, para evitar imprevistos en mitad de una operación. Un mantenimiento básico, como limpiar los pines con alcohol isopropílico tras usarla en ambientes húmedos, alargará su vida útil notablemente.
