Descripción

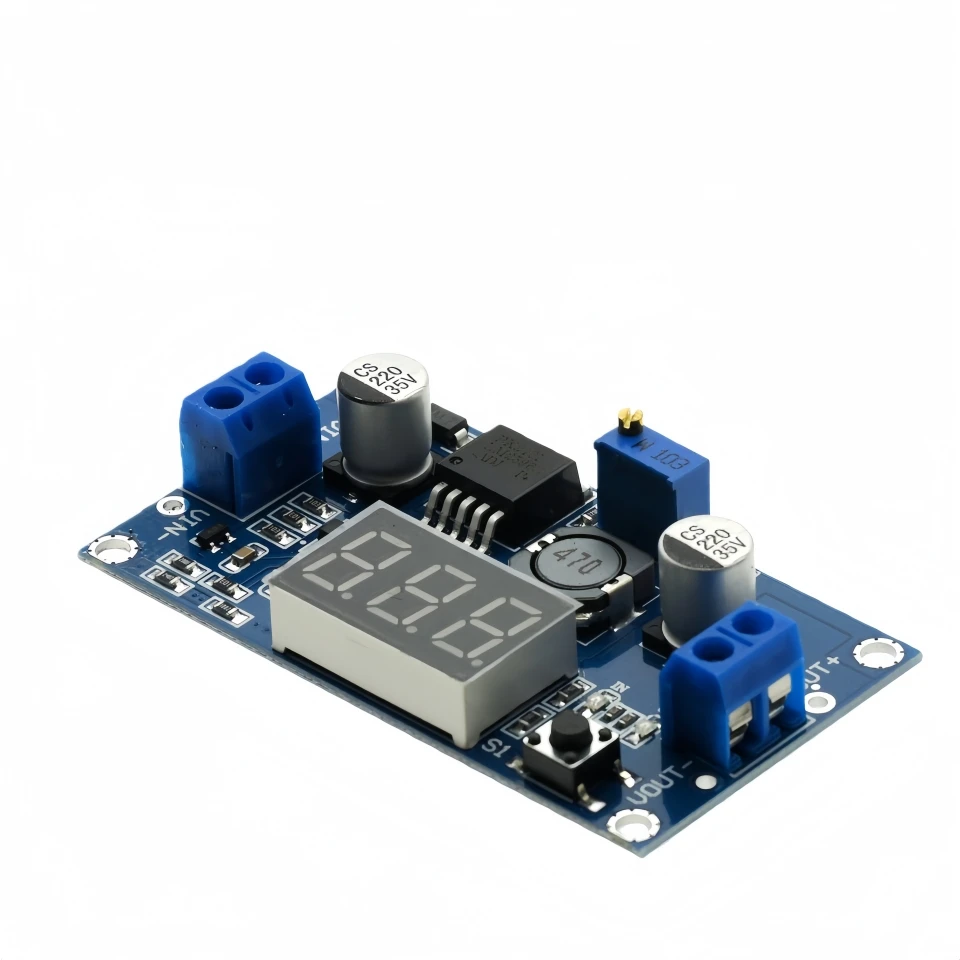

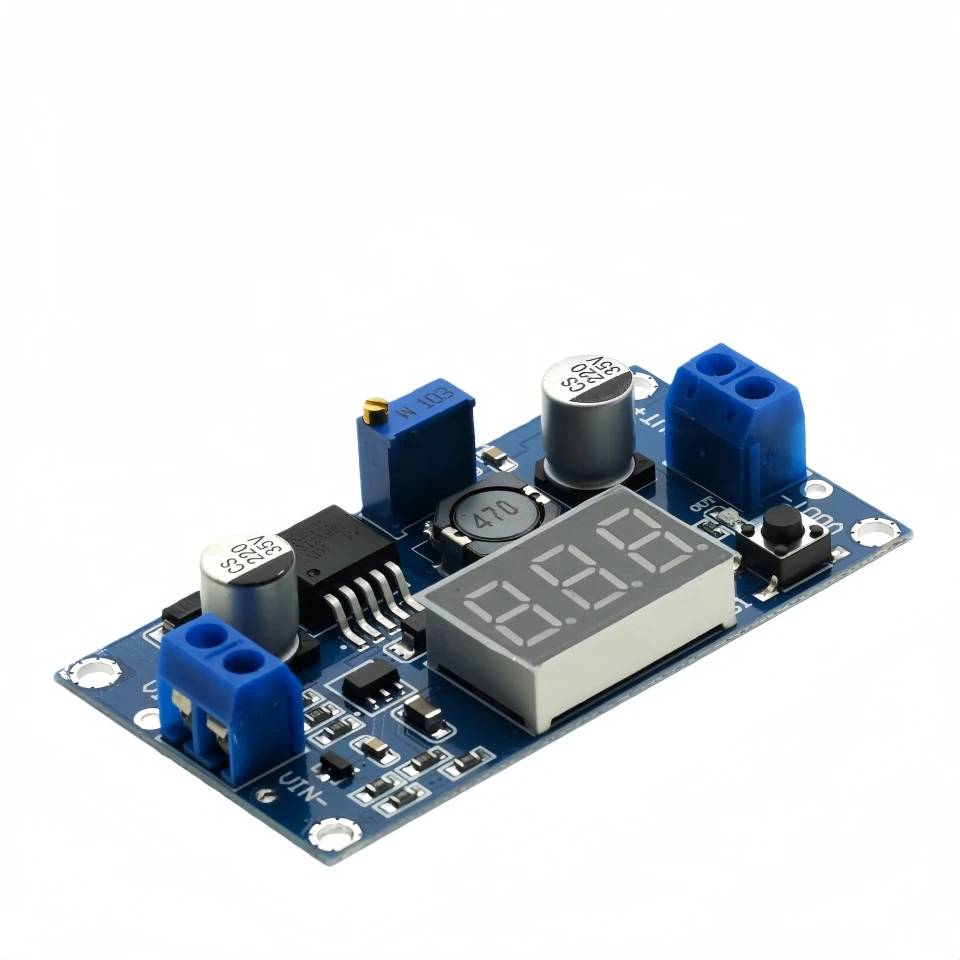

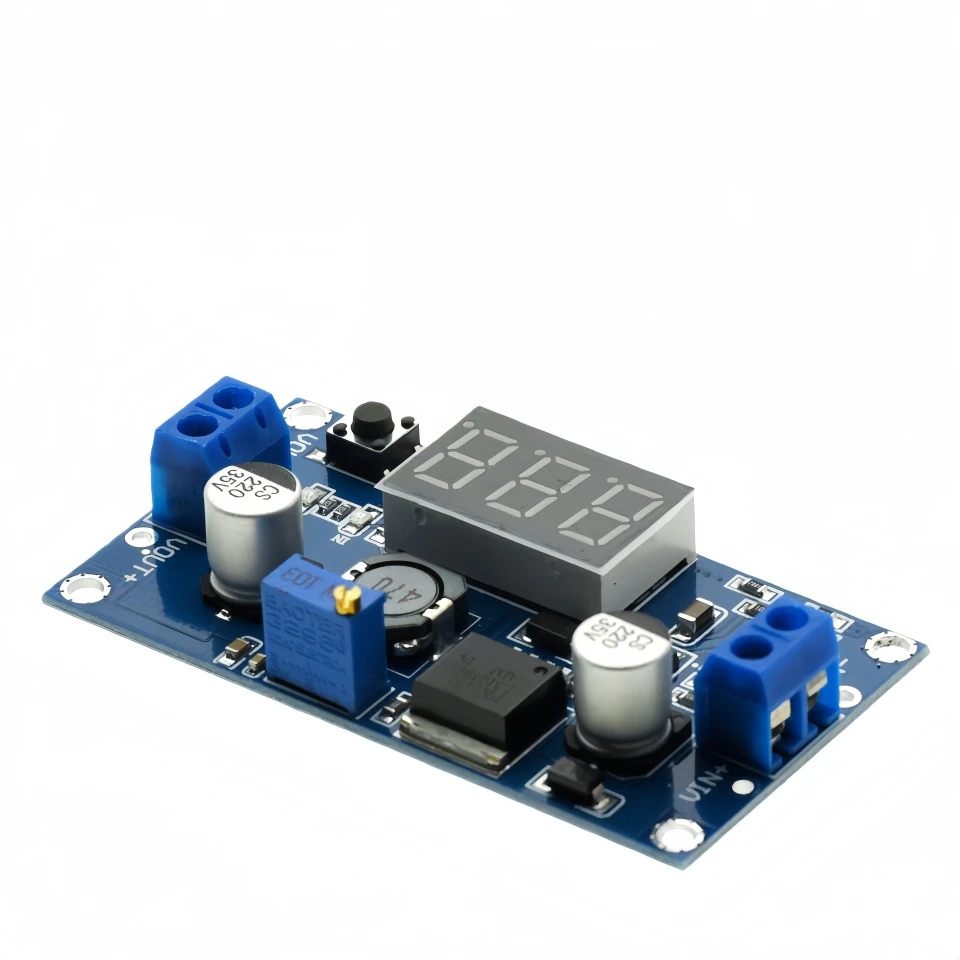

LM2596 DC-DC Buck Converter: Regulador de Voltaje con Pantalla LED y Voltímetro Integrado
El LM2596 DC convertidor reductor regulador de voltaje pantalla LED voltímetro es un módulo buck ajustable diseñado para reducir tensiones de forma estable y eficiente. Integra un voltímetro digital calibrable que permite monitorizar en tiempo real tanto el voltaje de entrada como el de salida, una característica que lo distingue de los reguladores básicos sin display.
¿Qué lo hace diferente de otros módulos LM2596?
A diferencia de muchos módulos genéricos del mercado, este incluye protección contra cortocircuitos, sobrecalentamiento y conexión inversa. Utiliza un chip LM2596 original de tamaño grande con superficie esmerilada, capaz de entregar hasta 3A de corriente de salida (se recomienda no superar 2A de forma continua para mantener la estabilidad térmica).
Especificaciones técnicas clave
- Voltaje de entrada: 4,0 V ~ 40 V (debe ser al menos 1,5 V superior al de salida)
- Voltaje de salida ajustable: 1,25 V ~ 37 V
- Corriente máxima: 3 A (recomendado hasta 2 A)
- Potencia máxima: 20 W (recomendado hasta 15 W)
- Eficiencia de conversión: ~88 % (varía según diferencia de tensión y carga)
- Precisión del voltímetro: ±0,05 V

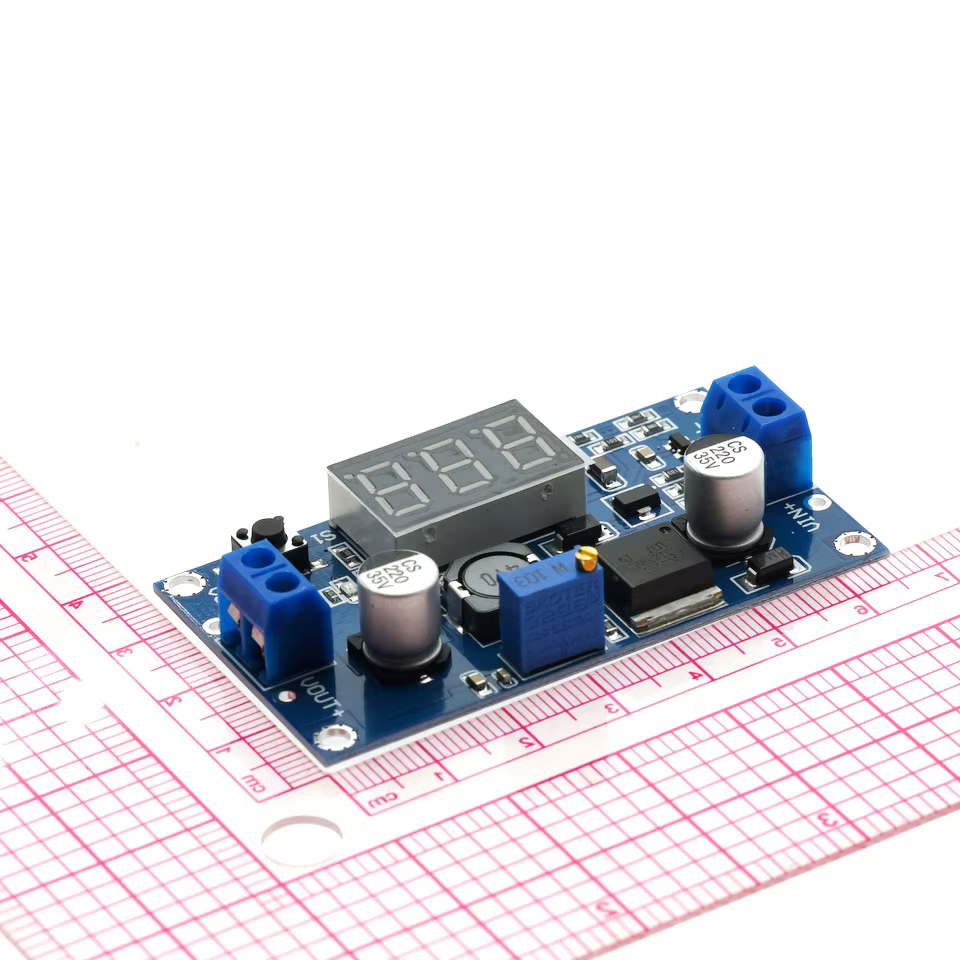

- Dimensiones: 6,1 × 3,4 × 1,2 cm | Peso: 22 g
Cómo se usa en proyectos reales
Conectas la fuente de entrada al borne de tornillo (sin necesidad de soldar), ajustas la tensión de salida girando el potenciómetro multicuenta y consultas el valor en la pantalla LED. Un botón táctil permite alternar entre voltaje de entrada y salida, e incluso apagar el display si no se necesita.
Aplicaciones prácticas
- Fuente de alimentación regulable de laboratorio casero
- Reducción de 24 V a 12 V para equipos industriales o vehículos
- Alimentar módulos de 3,3 V o 5 V desde baterías de 12 V
- Adaptador buck para proyectos Arduino y ESP
- Sustitución de reguladores lineales ineficientes
El voltímetro integrado se autocalibra mediante un microprocesador dedicado, eliminando la deriva que sufren los medidores analógicos con el tiempo.
Para quién es ideal (y para quién no)
Ideal para: makers, aficionados a la electrónica, técnicos de mantenimiento y cualquiera que necesite una fuente DC ajustable o un reductor de voltaje fiable con monitorización visual.
Puede no serlo si: necesitas más de 2 A de forma continua sin añadir disipación adicional, o si trabajas con tensiones de entrada inferiores a 4 V (el voltímetro requiere al menos 4,5 V para funcionar con precisión).
Preguntas Frecuentes
¿Cuál es la diferencia entre voltaje de entrada y salida mínima?
La entrada debe ser siempre al menos 1,5 V mayor que la salida deseada. Por ejemplo, para obtener 5 V a la salida, necesitas al menos 6,5 V de entrada.
¿Se puede usar para cargar baterías?
No está diseñado como cargador con control de corriente constante. Sirve como fuente de tensión fija o regulable, pero no incluye perfil de carga CC/CV.
¿Cómo se calibra el voltímetro?
El módulo incorpora autocalibración por microprocesador. No requiere ajuste manual: el sistema compensa las desviaciones internas de forma automática cada vez que se enciende.
¿Qué protección incluye exactamente?
Protección contra cortocircuitos en la salida, sobrecalentamiento térmico y conexión inversa de la alimentación. El módulo no se daña si inviertes los polos.
¿Necesito soldar algo para usarlo?
No. Los bornes de tornillo permiten conectar los cables directamente. Solo necesitas un destornillador de punta plana pequeña.
¿Puedo apagar la pantalla LED para ahorrar energía?
Sí. Mantén pulsado el botón izquierdo y el voltímetro se apagará. El conversor sigue funcionando con normalidad.
