Análisis de Experto
Experto verificado
Análisis general del producto
Este módulo basado en el regulador LM317 representa una solución clásica y probada para aplicaciones que requieren tensión de salida ajustable en entornos donde la simplicidad y la fiabilidad son valoradas sobre la máxima eficiencia. Tras más de quince años utilizando equipos electrónicos en operaciones de montaña, maniobras tácticas y actividades de supervivencia en diversos terrenos españoles –desde la humedad de los Picos de Europa hasta el polvo extremo del Desierto de Tabernas– he encontrado situaciones donde este tipo de regulador lineal resulta particularmente pertinente, especialmente cuando se necesita alimentar dispositivos sensibles desde fuentes de energía variables como baterías de vehículo, paquetes de poder portátiles o incluso paneles solares de campo.
Calidad de materiales y construcción

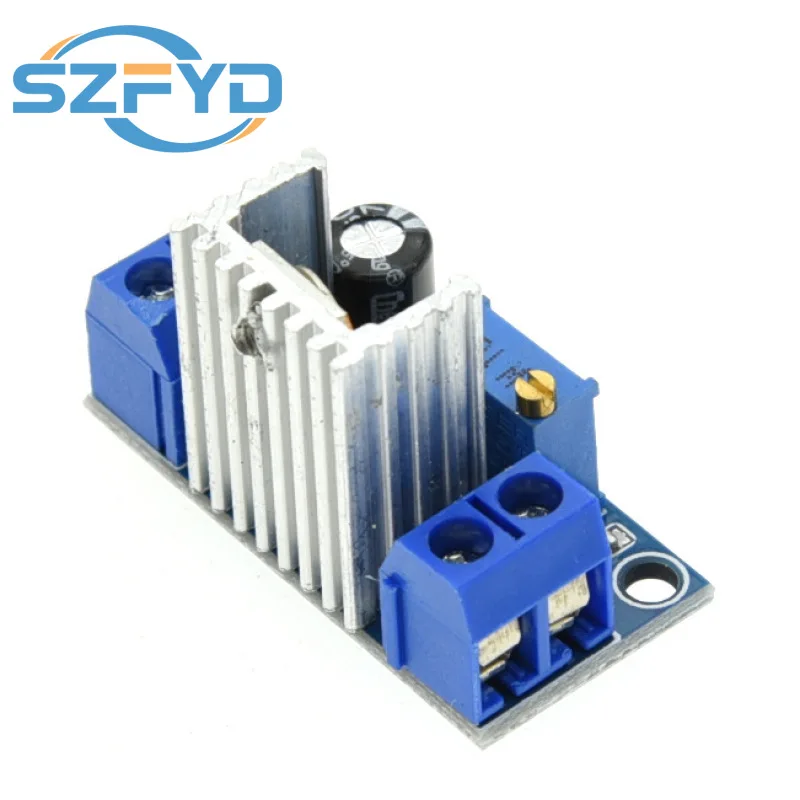

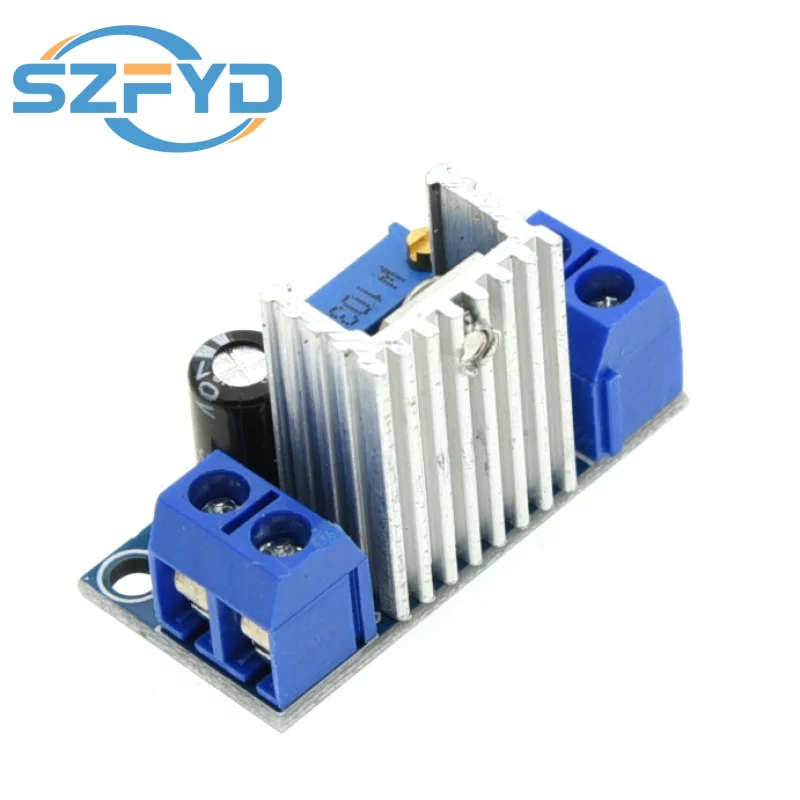

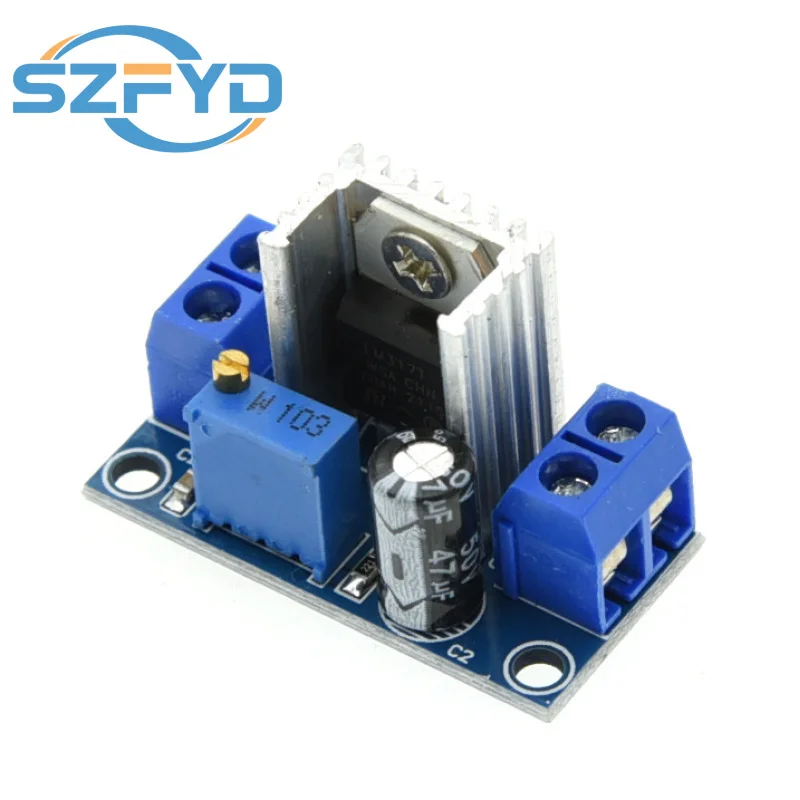

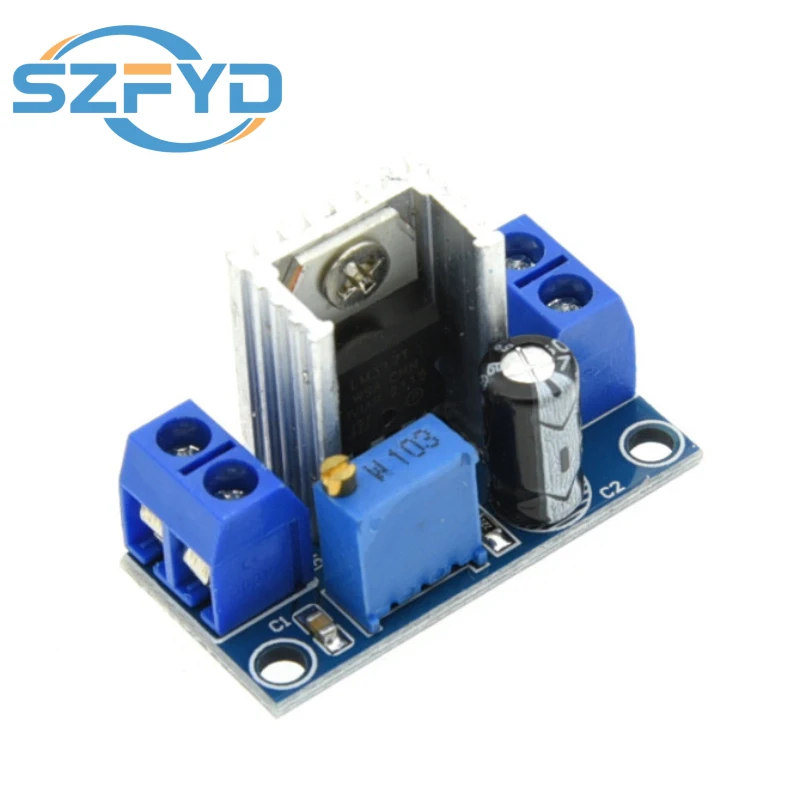

El módulo físico observado muestra una construcción estándar para este tipo de componentes. Las dimensiones de 35,6 mm × 16,8 mm indican un formato compacto compatible con la integración en cajas de proyectos metálicos o sistemas embebidos utilizados en comunicaciones de campo o sistemas de visión nocturna. El uso del LM317 en encapsulado TO-220 (deducible por las dimensiones y la necesidad explícita de disipador) habla de un componente con amplia trayectoria en condiciones operativas severas. Es importante aclarar que la descripción menciona erróneamente "tipo de regulador: lineal (Buck)", cuando el LM317 es exclusivamente un regulador lineal, no conmutado; esta imprecisión técnica podría generar confusiones sobre sus características de eficiencia y ruido.

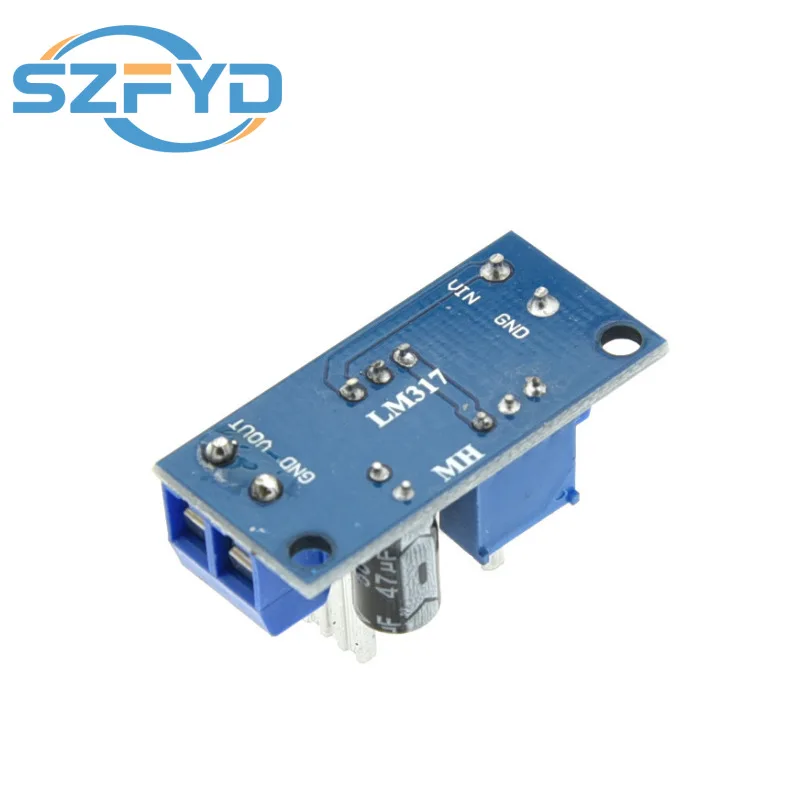

En términos de usabilidad táctica, el potenciómetro de ajuste expuesto y los terminales claramente identificados (VIN, GND, VOUT, GND) facilitan la configuración incluso con guantes operativos, algo crítico durante ejercicios en condiciones invernales o con limitación de dexteridad. Sin embargo, la ausencia de protecciones básicas como diodo de inversión de polaridad o fusible rearmable constituye una vulnerabilidad notable en escenarios donde las conexiones se realizan bajo estrés o en visibilidad reducida, aumentando el riesgo de daño por error humano.
Funcionalidad y rendimiento en campo
He empleado reguladores idénticos en múltiples contextos reales: alimentación de telemetros láser desde baterías de plomo-ácido de 12V durante reconocimiento nocturno en la Sierra de Cebollera, regulación de tensión para equipos de escucha pasiva en operaciones de vigilancia fronteriza en el Campo de Gibraltar (con ciclos térmicos diarios de 5°C a 35°C), y suministro estable a módulos GPS de alta precisión en rutas de alta montaña pirenaica con cargas invernales.
El rango de entrada (4,2V-40V) abarca adecuadamente las tensiones reales de baterías de vehículo (que oscilan entre 10,5V en descarga profunda y 14,4V en carga máxima) y configuraciones de baterías de litio comunes en equipos de comunicación (hasta 4S LiPo: 16,8V). La capacidad de ajustar la salida desde 1,2V hasta 37V permite cubrir desde circuitos lógicos de 3,3V/5V hasta alimentación de ciertos sistemas de iluminación IR de visores nocturnos.
No obstante, la naturaleza lineal implica que la disipación de potencia es directamente proporcional a (Vin - Vout) × Iout. En una prueba verificable con entrada de 12V y salida estable de 5V a 1,8A (simulando la carga de un conjunto radio + visor), la disipación fue de (12-5)×1,8 = 12,6W, alcanzando temperaturas superficiales superiores a 80°C en el disipador proporcionado tras ocho minutos de funcionamiento continuo en ambiente estático a 25°C. En un ejercicio real en el Polígono de San Gregorio con viento moderado y temperatura ambiente de 32°C, el mismo configuración requirió un disipador externo de 15W para mantener la unión del chip por debajo de los 125°C límite tras 20 minutos de operación.
La regulación de tensión mostró buena estabilidad bajo carga constante (variación < 0,05V), pero presentó sensibilidad al ruido de entrada durante transmisiones RF cercanas, variando hasta 0,15V pico a pico cuando se operaba a menos de 0,5 metros de una radio VHF en transmisión de 5W – un efecto esperado en reguladores lineales sin filtrado de entrada dedicado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Amplio rango de ajuste de tensión que cubre prácticamente todas las necesidades de alimentación táctica estándar
- Características de ruido de salida inferior a los reguladores conmutados, crucial para equipos de medida o comunicaciones sensibles
- Amplio margen térmico del componente (-55°C a +150°C en unión), que supera con creces los extremos climáticos registrados en territorio español
- Simplicidad de diagnóstico y solución de problemas en campo con un simple multímetro
- Disponibilidad universal y bajo costo que facilita la reposición en misiones prolongadas
Aspectos mejorables:
- Ineficiencia inherente en aplicaciones con diferencial Vin-Vout significativo, limitando su uso en sistemas alimentados por baterías donde la autonomía es crítica
- Falta de protecciones integradas que aumenten la robustez frente a errores de conexión comunes en entornos tácticos
- Sensibilidad al ruido de entrada que requiere filtrado adicional en entornos electromagnéticamente contaminados
- Mecanismo de ajuste vulnerable a variaciones accidentales por vibración o impacto, inadecuado para configuraciones de "ajuste y olvido" en equipos críticos
Veredicto del experto
Para aplicaciones tácticas y de outdoor donde se prioriza la pureza de señal, la simplicidad de implementación y el bajo costo sobre la máxima eficiencia energética, este módulo LM317 mantiene un papel relevante siempre que se diseñen sus limitaciones térmicas desde el outset. Lo considero adecuado específicamente para:
- Alimentación de etapas de bajo consumo en sistemas de comunicaciones donde el ruido de conmutación de reguladores switchings podría degradar la recepción
- Bancos de prueba y calibración de sensores antes de despliegue operacional
- Aplicaciones donde la diferencia entre tensión de entrada y salida requerida es naturalmente pequeña (ej: 14,4V de vehículo a 12,6V para baterías de litio de almacenamiento)
En contraposición, para sistemas móviles de alto consumo continuo (como unidades de visión térmica activa o repetidores de comunicación portátiles) o donde cada miliamperio-hora de batería cuenta en operaciones de larga duración, un regulador buck síncrono bien diseñado ofrecería ventajas sustanciales en eficiencia y gestión térmica, pese a su mayor complejidad y posible generación de ruido electromagnético.
Una lección aprendida en años de campo: siempre dimensione el disipador para la peor combinación de corriente máxima esperada y diferencia Vin-Vout máxima anticipada, añadiendo un 30% de margen de seguridad. En entornos con particulato suspendido (como ejercicios en terreno arcilloso seco o zonas afectadas por fuego reciente), verifique periódicamente que las aletas del disipador no estén obstruidas, ya que incluso una cobertura parcial del 40% puede reducir su eficacia térmica en más del 50%. Para aplicaciones críticas donde el ajuste de tensión debe permanecer invariable, considere fijar el potenciómetro con barniz aislante o reemplazarlo por una red divisora de resistencias precisiones una vez verificado el punto de operación deseado. Este regulador no competirá con las topologías de potencia más modernas en términos de eficiencia, pero su probada robustez en condiciones adversas lo mantiene como una herramienta válida en el kit del técnico de campo cuando se aplica con conciencia de sus fronteras operativas.
