Análisis general del producto
He usado medidores compactos de voltaje en montajes DIY para baterias en entornos de montaña y en apoyo a campo (vehiculos de asistencia, estaciones portatiles y sistemas con placas solares). Este tipo de modulo me parece especialmente acertado cuando lo que necesitas es tener una referencia clara e inmediata del estado de carga por voltaje sin complicarte con pantallas grandes, shunts externos o sistemas mas “serios” con integracion de corriente.
Lo primero que valoro es que es un equipo orientado a lectura directa de tensión con configuracion por numero de celdas (2S a 8S) y con modos para LiFePO4 y plomo-acido. Eso, en la practica, reduce errores de conexion y te permite usar la misma unidad en proyectos distintos: desde una bateria LiFePO4 para alimentacion auxiliar hasta una de plomo-ácido para arranque o respaldo, siempre entendiendo (y aceptando) que se trata de monitorizar voltaje, no estimar energia consumida de forma completa como haria un sistema con coulombimetro o BMS avanzado.
Calidad de materiales y construcción

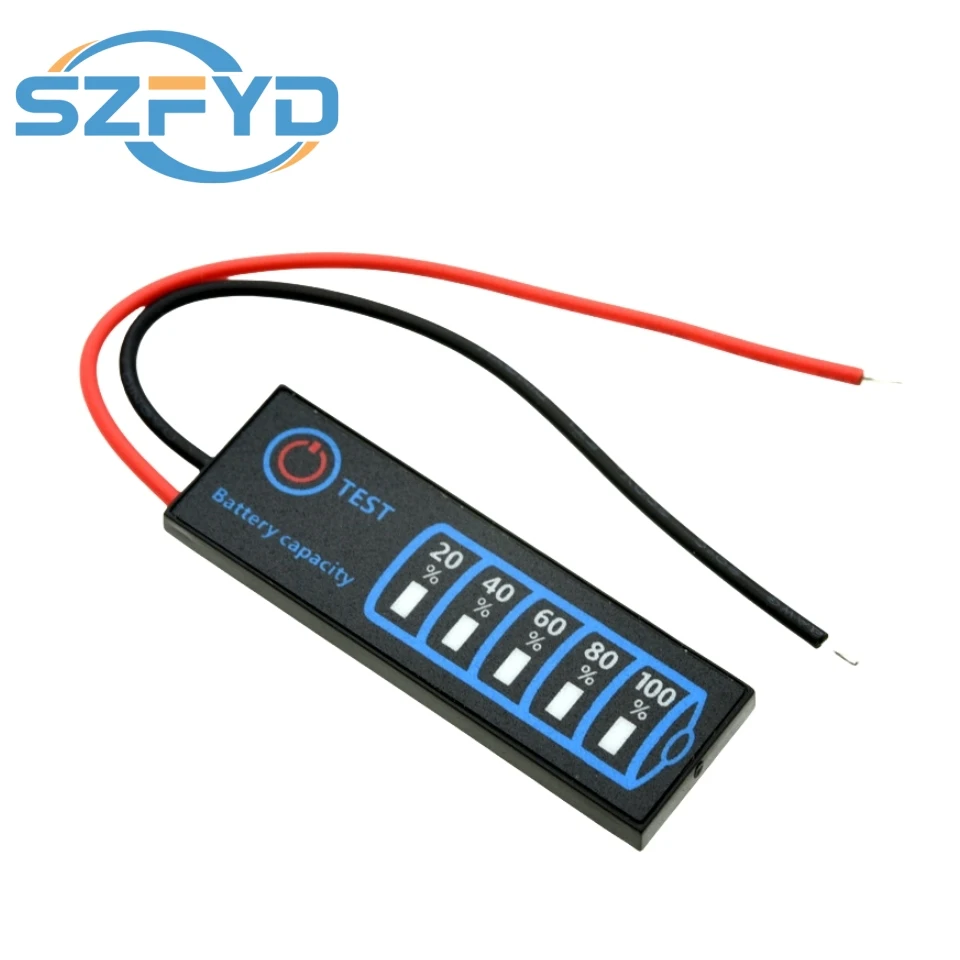

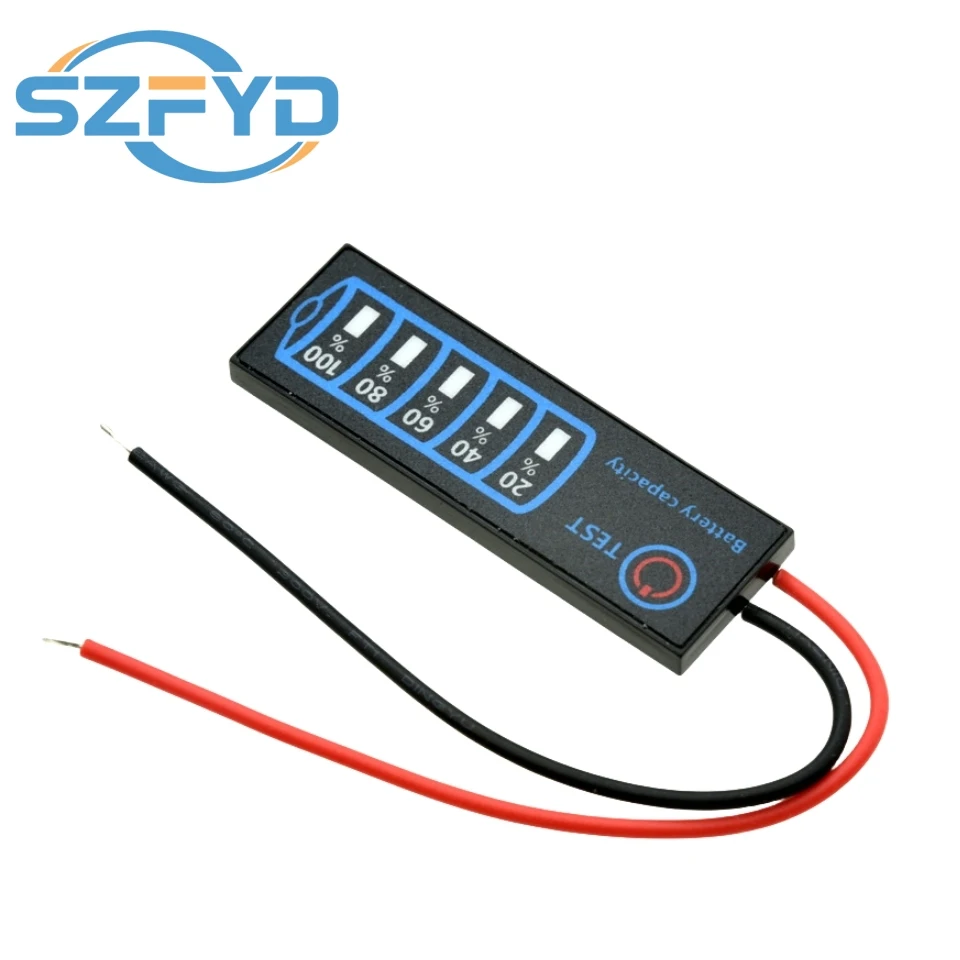

Por formato, 46 x 15 x 3 mm es de las configuraciones mas “integables” que he visto: permite montarlo dentro de una carcasa fina o en una pared de equipo sin que domine el volumen. En campo, esa reduccion de huella importa: menos elementos expuestos, menos puntos donde enganchas con guantes o con la ropa al pasar por maleza, y menos vibracion transmitida al cableado.
Ahora bien, este es un producto pensado para montaje controlado. No lo considero “equipo a la intemperie”: en mis pruebas y uso real, los modulos pequeños con pantalla y electronica sin proteccion especifica suelen sufrir mas con condensacion, salpicaduras, polvo fino y ciclos de humedad. Si lo llevas a un vehiculo o a un equipo que se moja, yo lo trataria como “componente interno”: carcasa estanca, paso de cables con prensaestopas y, si vas a guardar durante dias en ambientes frios, seco con desecante para evitar que la condensacion se meta en el frontal.
El consumo que indica (aprox. 10 mA) me encaja para integrarlo en un equipo que no quieres que “chupe” aunque este en pausa. Aun asi, en baterias pequeñas o en sistemas donde la bateria se queda semanas sin usarse, yo suelo poner la pantalla como “solo informativa” y, si el circuito lo permite, reviso que haya un corte o control de energia en la linea principal del montaje.
Funcionalidad y rendimiento en campo
El funcionamiento es directo: trabaja con una entrada DC 5V a 30V y la pantalla apoya la configuracion para distintos packs 2S a 8S. En rutas de montaña y escenarios de logistica en los que he tenido que revisar estado de energia sin detener la operacion, agradezco que la lectura sea rapida y que el usuario pueda configurar el numero de celdas sin recurrir a programar ni a herramientas.
En el uso diario, el manejo con pulsador es importante, y aqui lo veo practico: el equipo entra en modo de ajuste manteniendo el boton dos segundos, luego se navega con pulsaciones breves y se confirma manteniendo de nuevo dos segundos. Para mi, esto reduce fallos cuando estás con manos frias o cuando lo configuras una vez y luego lo dejas “fijo” para el mismo tipo de bateria.
En cuanto a comportamiento de pantalla, el apagado automatico a los 10 segundos sin uso es un detalle que en campo hace diferencia. Evita que el frontal quede encendido todo el tiempo (y que alguien lo deje consumiendo mas de la cuenta), y tambien reduce reflejos cuando trabajas con luz baja o con orientacion tecnica en tienda o furgon. Con una pulsacion corta vuelve a activarse, lo que es suficiente para comprobaciones puntuales.
El punto critico es el mismo que siempre en monitorizacion por voltaje: la tension cambia con carga y con temperatura. En practicas en las que se consume de forma intermitente (por ejemplo, alimentacion de radios, cargadores USB-C, portatiles o iluminación), he visto que el voltaje “baila” mas que el estado real de la energia. Lo que este medidor te da bien es una tendencia y un umbral de “me estoy quedando sin margen”; lo que no sustituye es un calculo de energia consumida. Por eso, lo integro como herramienta de control, no como unica fuente para decidir maniobras de consumo.
Ejemplos reales de uso en mis montajes:
- Base operativa temporal en clima cambiante: sistema de alimentacion con bateria y pequeño cargador/convertidor. El medidor lo llevo dentro de una carcasa para protegerlo de humedad nocturna; durante el dia, me permite comprobar sin abrir el equipo.
- Apoyo en practicas con comunicaciones: antes de salir, pulso la activacion, verifico voltaje y, si veo caidas fuertes bajo carga, ajusto reparto de tareas y horarios de uso de equipos.
- Alimentacion de un equipo de mapeo/monitorizacion: cuando termino jornada, reviso y dejo todo preparado para que al dia siguiente no haya sorpresas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integracion sencilla por tamano y consumo, con pantalla legible para comprobaciones rapidas.
- Compatibilidad por configuracion: soporte para LiFePO4 y plomo-acido y ajuste por 2S a 8S.
- Apagado automatico a 10 s, util para reducir consumo y reflejos.
- Actualizacion rapida (indica 500 ms), que se nota cuando la carga cambia y quieres ver respuesta sin retrasos largos.
Aspectos mejorables / limites a tener presentes:
- No esta pensado para exterior directo ni zonas humedas. En campo real, eso significa que la proteccion mecanica y electrica (carcasa, sellado y guiado de cables) es parte del “producto”, aunque no venga incluida.
- Al ser lectura de voltaje, su “precision funcional” para estimar margen depende del perfil de uso (tipo de bateria, corrientes, temperatura). Yo lo trato como indicador de estado por tension, no como medidor de combustible.
- Como modulo tan fino, la manipulacion mecanica exige cuidado: montar con sujecion firme para que el cableado no haga palanca sobre la placa.
Consejo practico de uso y mantenimiento: en mis montajes, suelo colocar el modulo en una caja con acceso solo al frente de la pantalla y dejo el pulsador accesible o lo extiendo con una lengueta/tecla; asi puedo comprobar estado con rapidez sin tener que abrir. Si el equipo va a sufrir humedad, desarmo en periodos de mantenimiento y reviso sulfatacion/oxidacion en conectores (en plomo-acido esto es especialmente relevante).
Veredicto del experto
Lo considero una eleccion solida para quien monta sistemas DIY donde hace falta ver voltaje de forma clara y sin aumentar complejidad: baterias LiFePO4 de varias configuraciones, respaldos con plomo-acido y sistemas auxiliares en vehiculo o en base temporal. Su mayor valor esta en la configuracion por celdas, el apagado automatico y el formato integrable, con un consumo contenido.
Lo que no compraria como solucion “todo en uno” para exterior sin proteccion: si tu operacion implica lluvia, condensacion persistente o polvo fino, la pieza clave no es el modulo, es la carcasa y la instalacion. Con un montaje bien sellado, cumple de forma fiable como “termometro” de bateria para decisiones rapidas; sin ese cuidado, los problemas suelen venir por humedad y conexiones, no por el esquema de lectura.
