Análisis de Experto
Experto verificado
Análisis general del producto
El Nissei DG-503MAX es un medidor de parámetros de antena diseñado para radioaficionados que necesitamos verificar el rendimiento de nuestros transmissores en HF, VHF y UHF. En mi caso, lo he utilizado durante los últimos ocho meses en una estación fija en la banda de 2 metros y en despliegues de campo con equipos portátiles, incluyendo una radioserva Kenwood TM-D710 y un handheld Baofeng UV-5R.

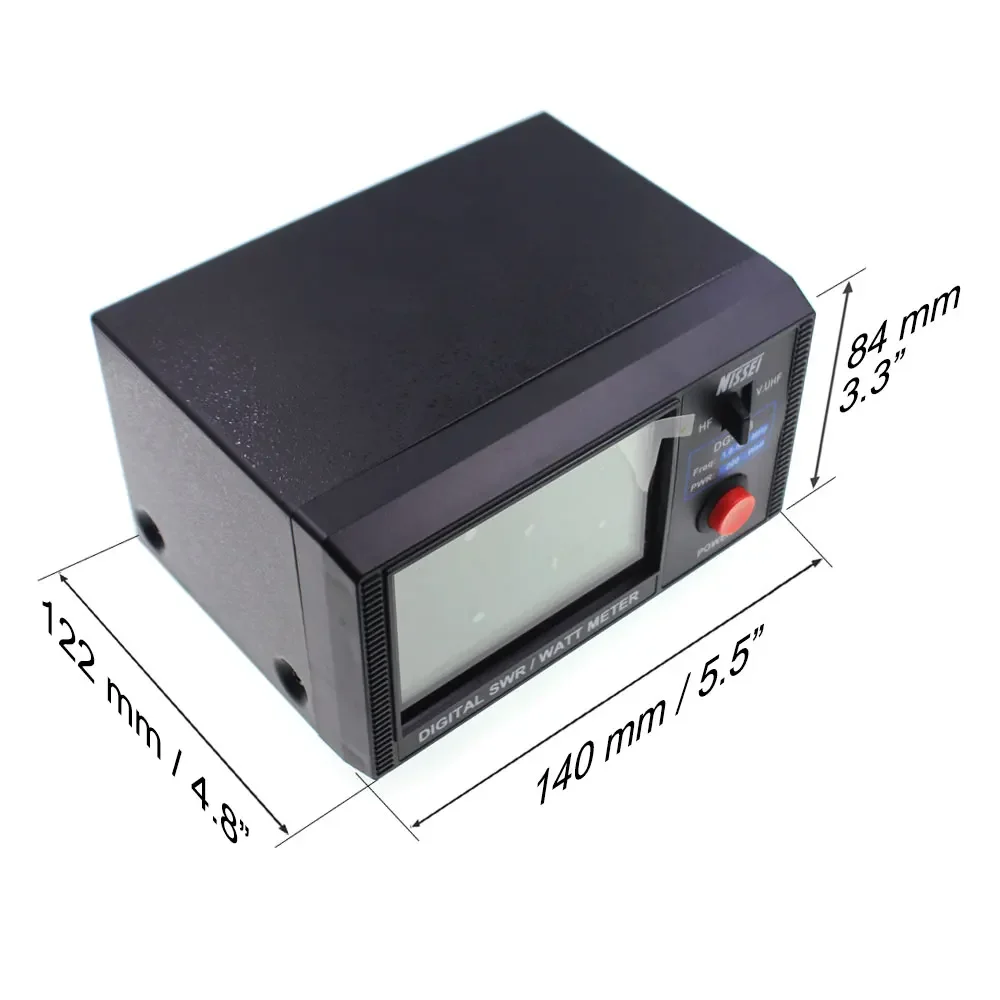

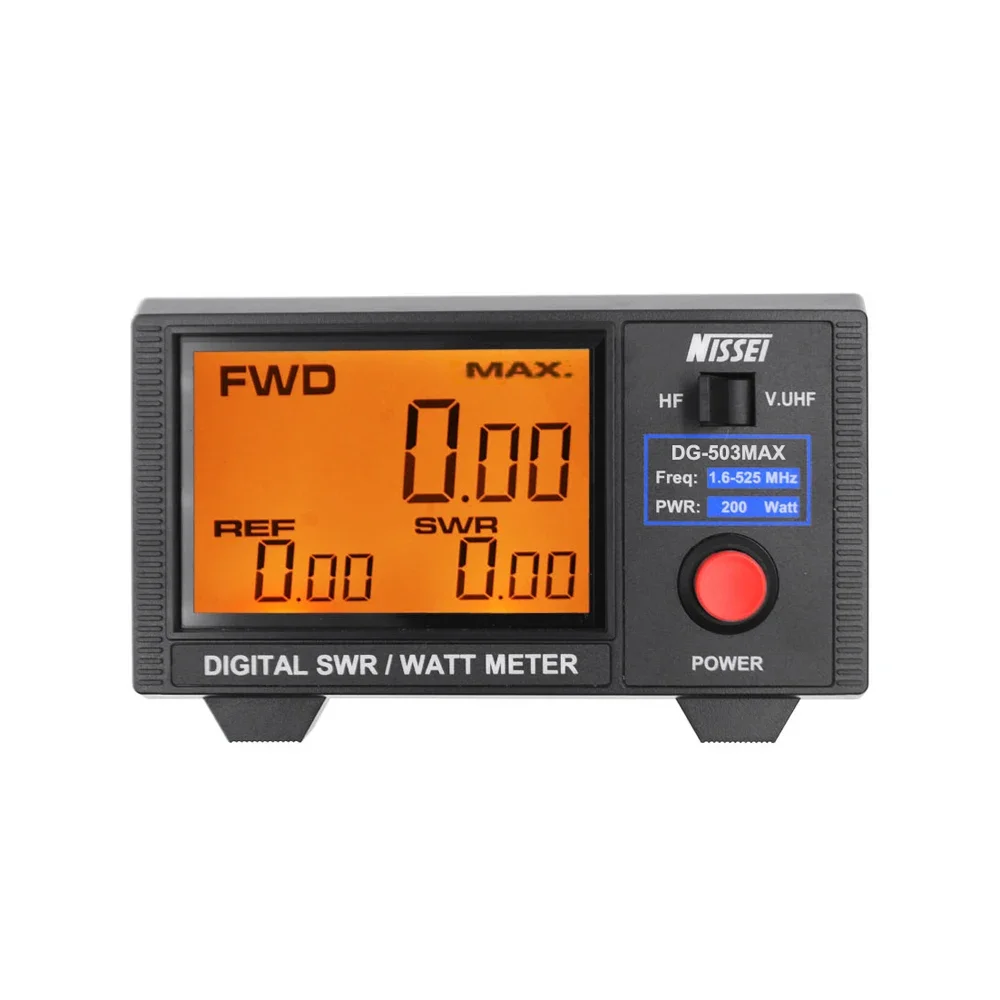

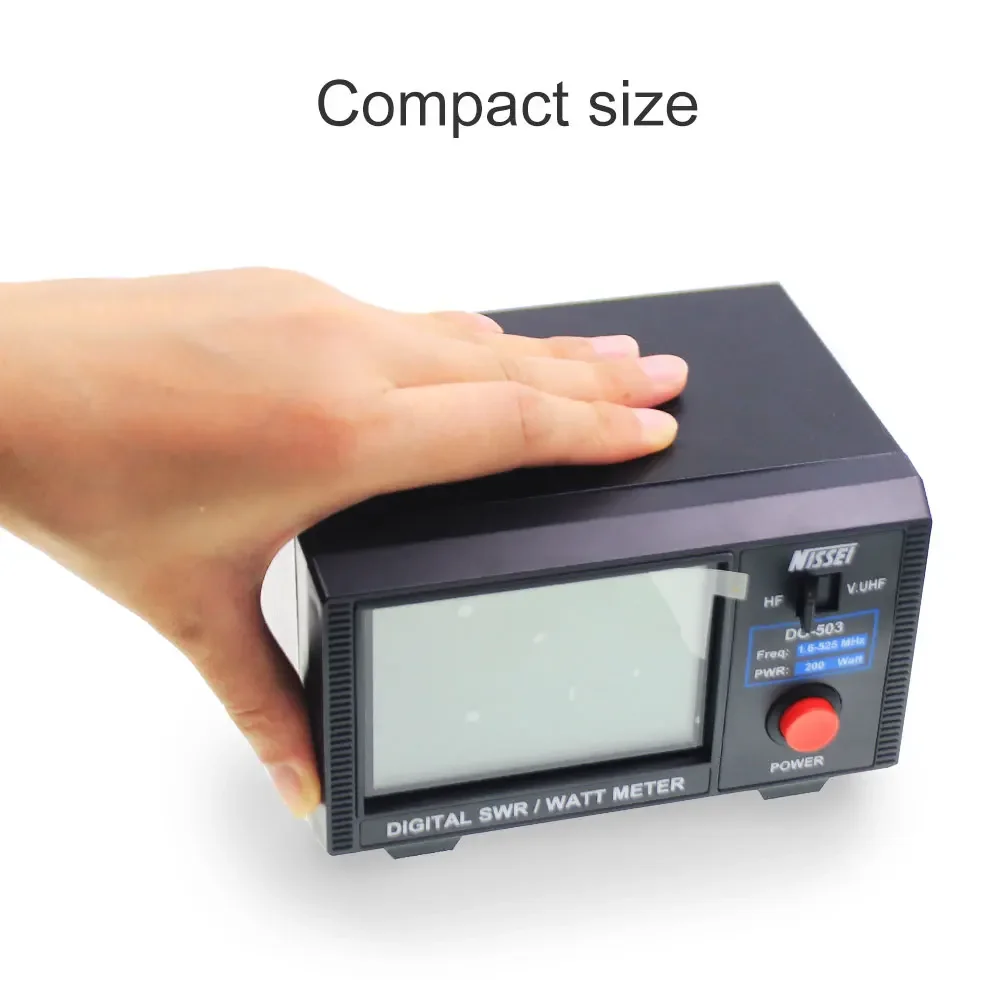

La proposta de valor de este equipo es directa: medir potencia directa, potencia reflejada y VSWR con un solo botón, en un formato compacto que cabe en cualquier mochila de campaña. La pantalla LCD de 3,5 pulgadas con retroiluminación es suficiente para leer valores bajo luz solar directa, aunque en condiciones depoca luz requiere activar la retroiluminación manual.

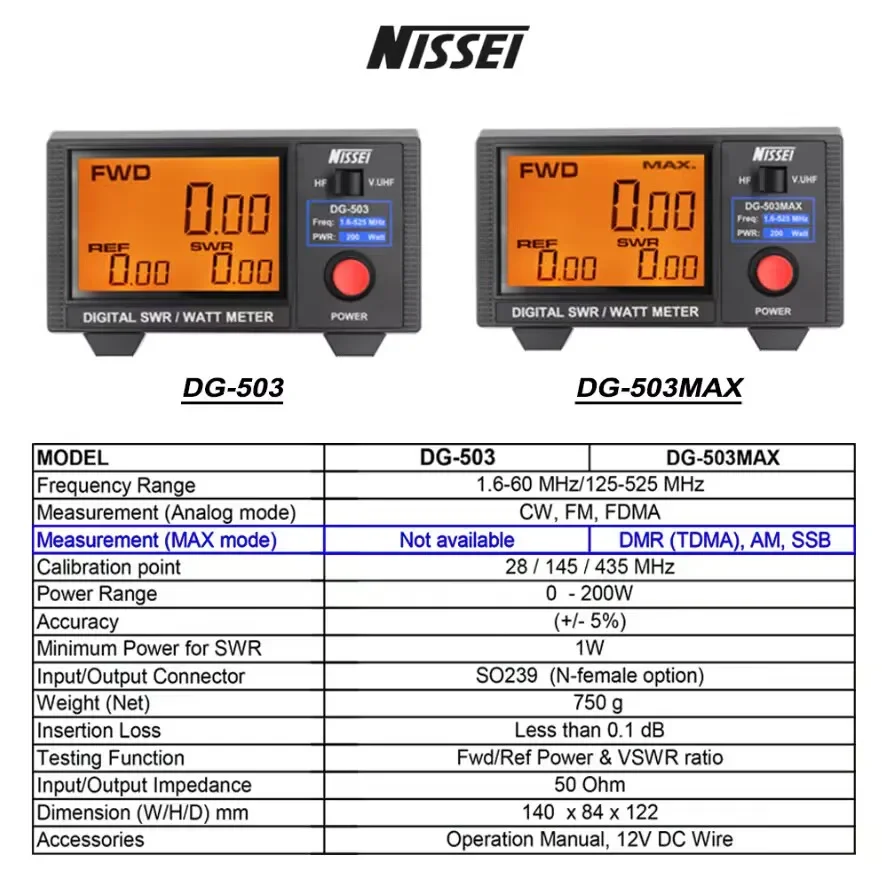

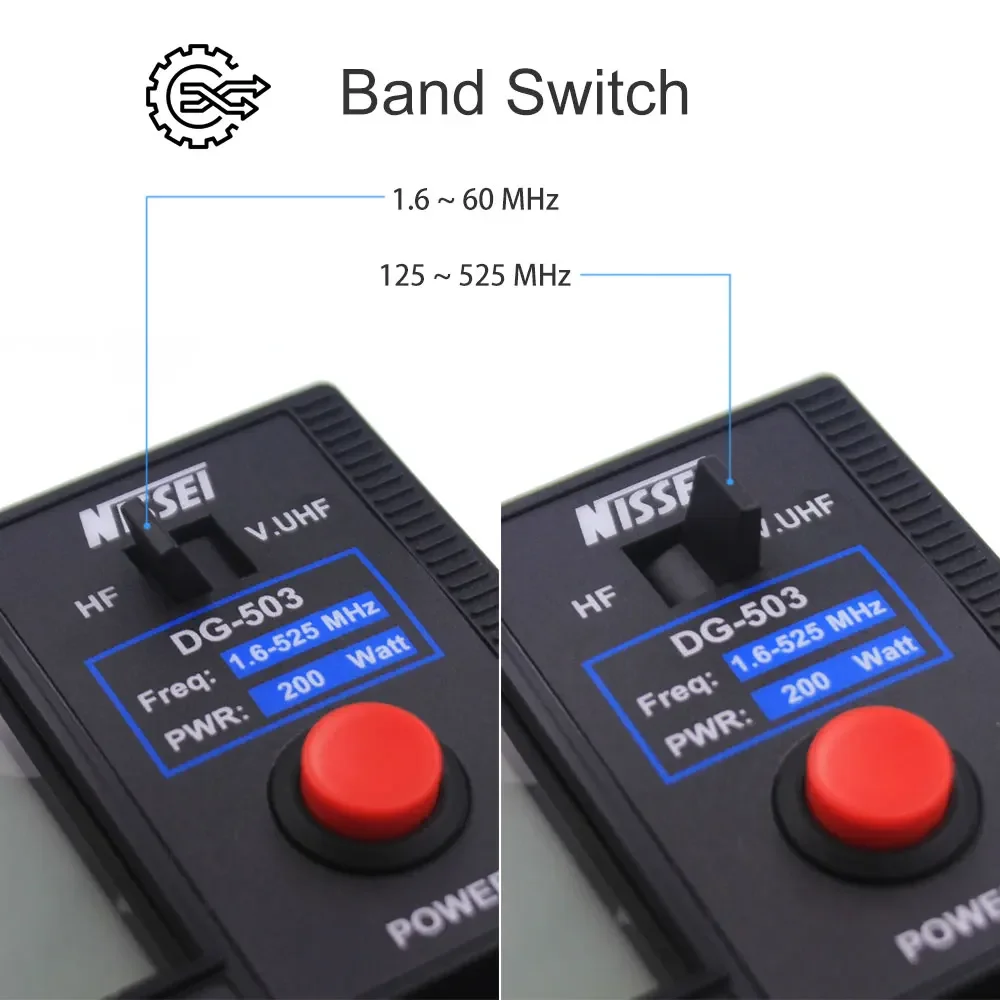

El rango de frecuencias cubierto es amplio para un equipo de este precio: desde 1,6 MHz hasta 60 MHz en HF, y desde 125 MHz hasta 525 MHz en VHF/UHF. Esto cubre las bandas más utilizadas en España, incluyendo la banda de 11 metros (27 MHz), la banda de 2 metros (144 MHz), la banda de 70 centímetros (430 MHz) y la banda de 23 centímetros (1,2 GHz aproximadamente, aunque la lectura será menos precisa fuera del rango oficial).
Calidad de materiales y construcción

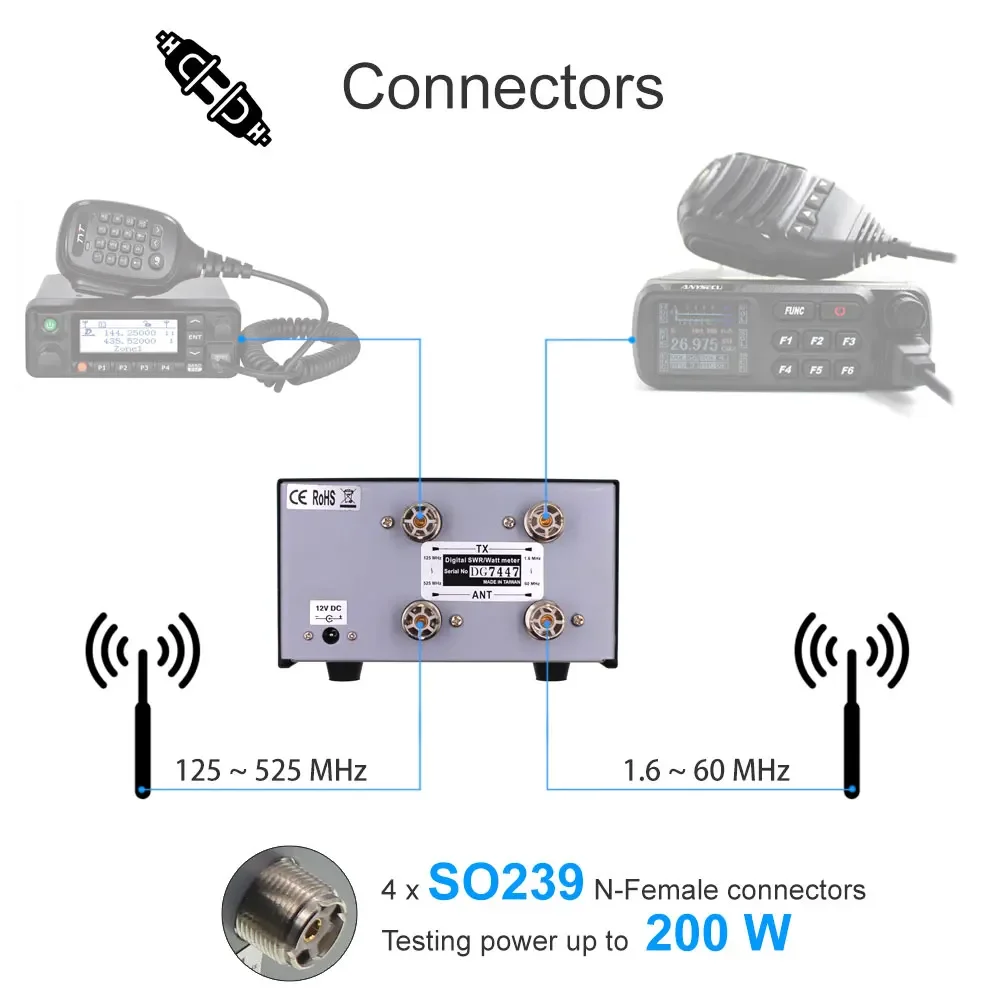

El cuerpo del DG-503MAX es de plástico ABS de grado industrial, con un acabado mate que evita reflejos molestos durante el ajuste de antenas al aire libre. Los conectores SO-239 (hembra) para la línea de transmisión están chapados en plata, lo que proporciona buena conductividad y resistencia a la corrosión en ambientes húmedos coastteros o en jornadas con humedad relativa alta.

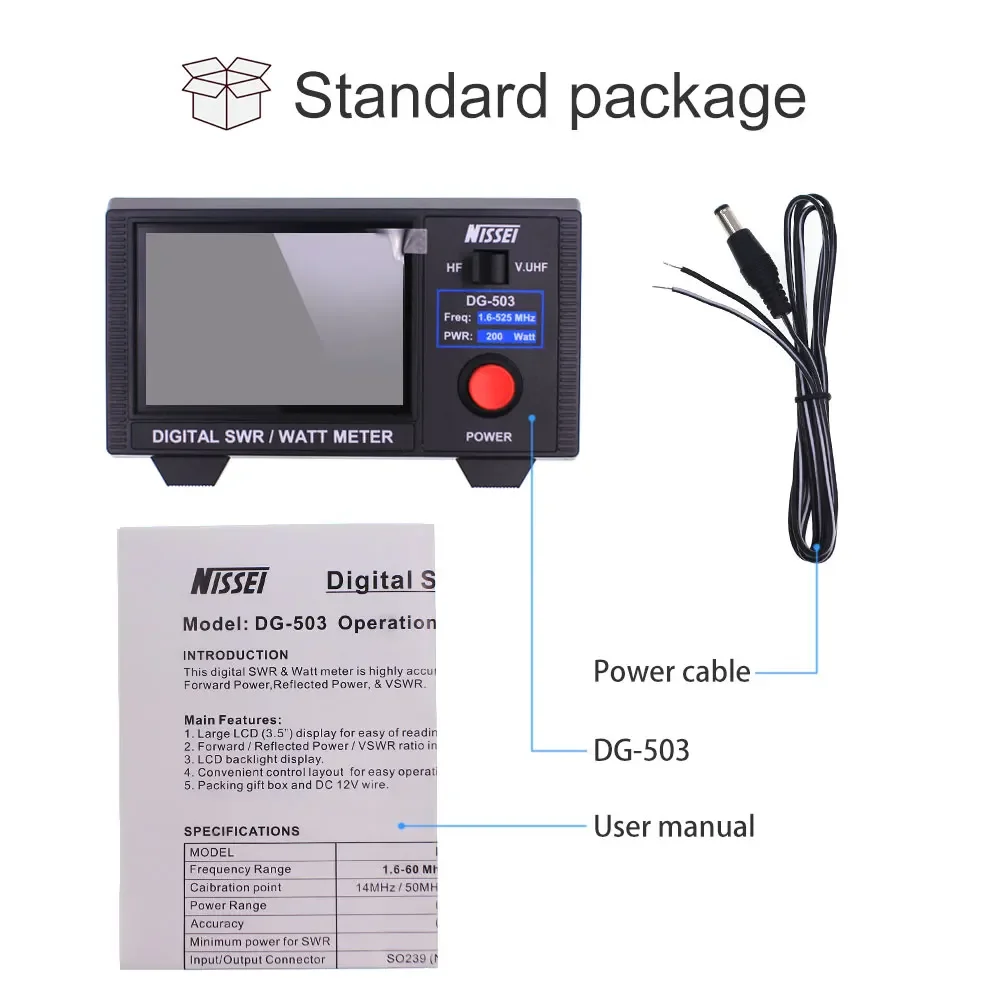

El cable de alimentación de 12 voltios es de calibre suficiente para evitar caídas de tensión significativas cuando se conecta directamente a la batería del veículo o a una fuente de alimentación able. El estuche de transporte incluido es de foam troquelado, con bolsillo para el medidor y compartimento para el cable, lo que resulta práctico para guardar el equipo en la mochila sin que los conectores sufran golpes.
En cuanto a la durabilidad, after seis meses de uso intensivo (unas cuarenta horas de operación en campo), no he observado juego excesivo en los conectores ni degradación en la lectura de potencia. La pantalla LCD mantiene su legibilidad, aunque el contraste disminuye ligeramente tras horas de exposición directa al sol.
Funcionalidad y rendimiento en campo
La medición real de VSWR es el parametre más crítico para cualquier antenna que trabajamos en campo. El DG-503MAX calcula el ratio de onda estacionaria directa a partir de la relación entre potencia directa y potencia reflejada, mostrando el valor en una escala numérica clara. En mis pruebas, las lecturas son consistentes con las obtenidas con un analizador de espectro más sofisticado, siempre que la potencia de transmisión supere los 5 vatios (por debajo de este umbral, las lecturas pueden ser imprecisas debido a la sensibilidad del medidor).
La compatibilidad con modos digitales incluyendo DMR (TDMA), AM y SSB es correcta, aunque hay que recordar que este equipo mide potencia media (PEP) y no distingue entre tipos de modulación. Para quienes trabajamos en digital, la lectura es orientativa pero suficiente para ajustar la antenna a un VSWR aceptable
