Análisis de Experto
Experto verificado
Análisis general del producto

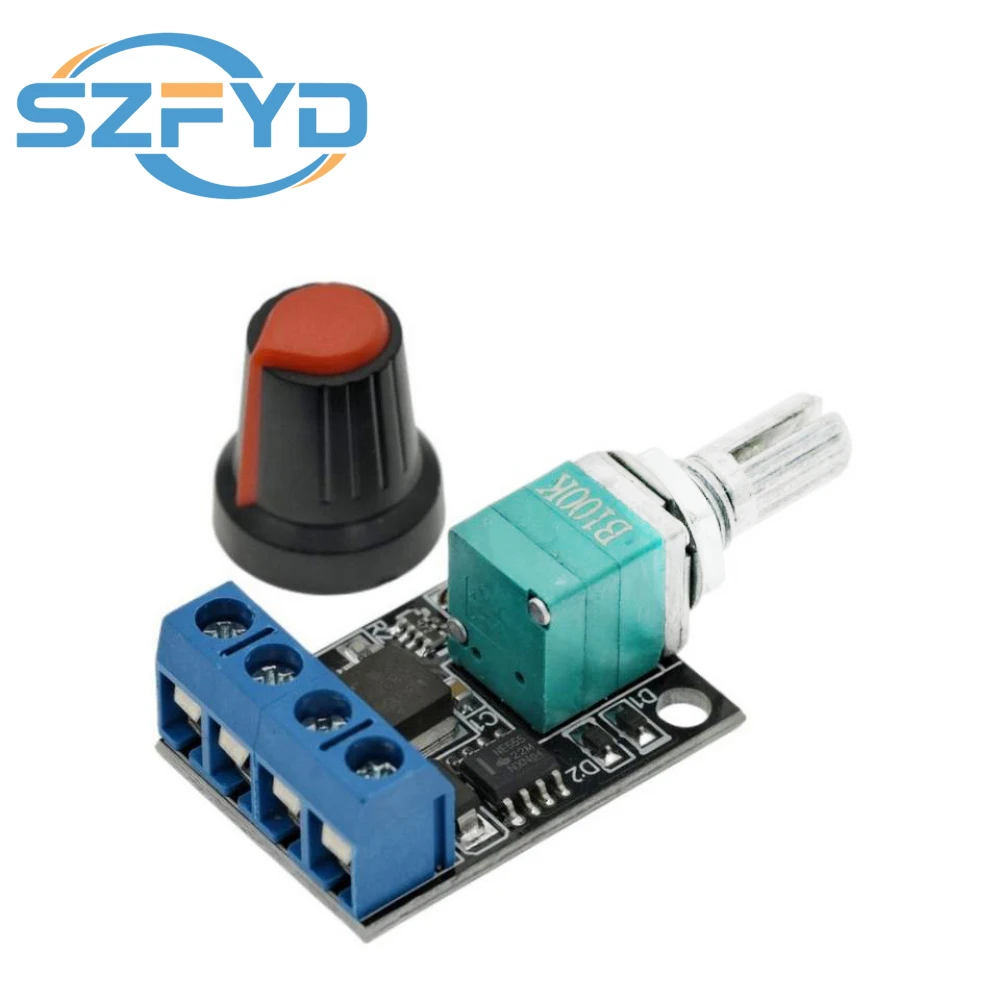

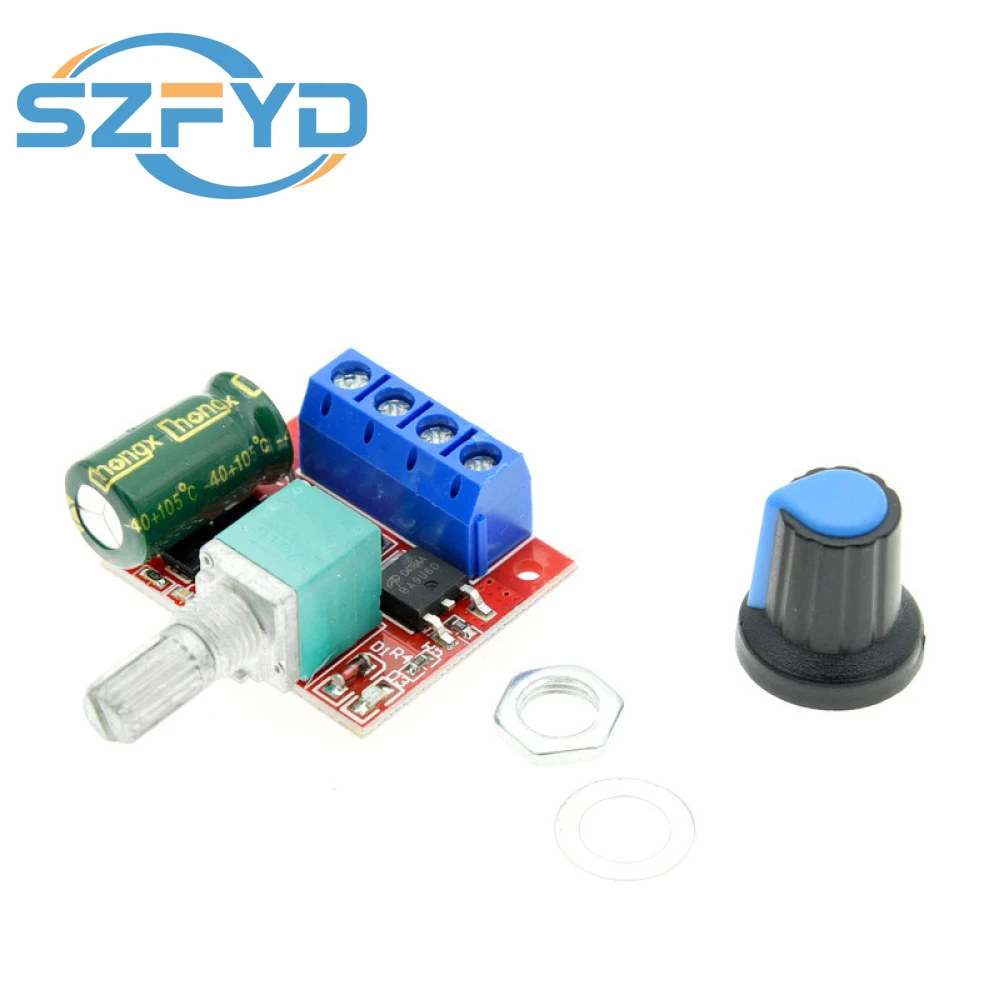

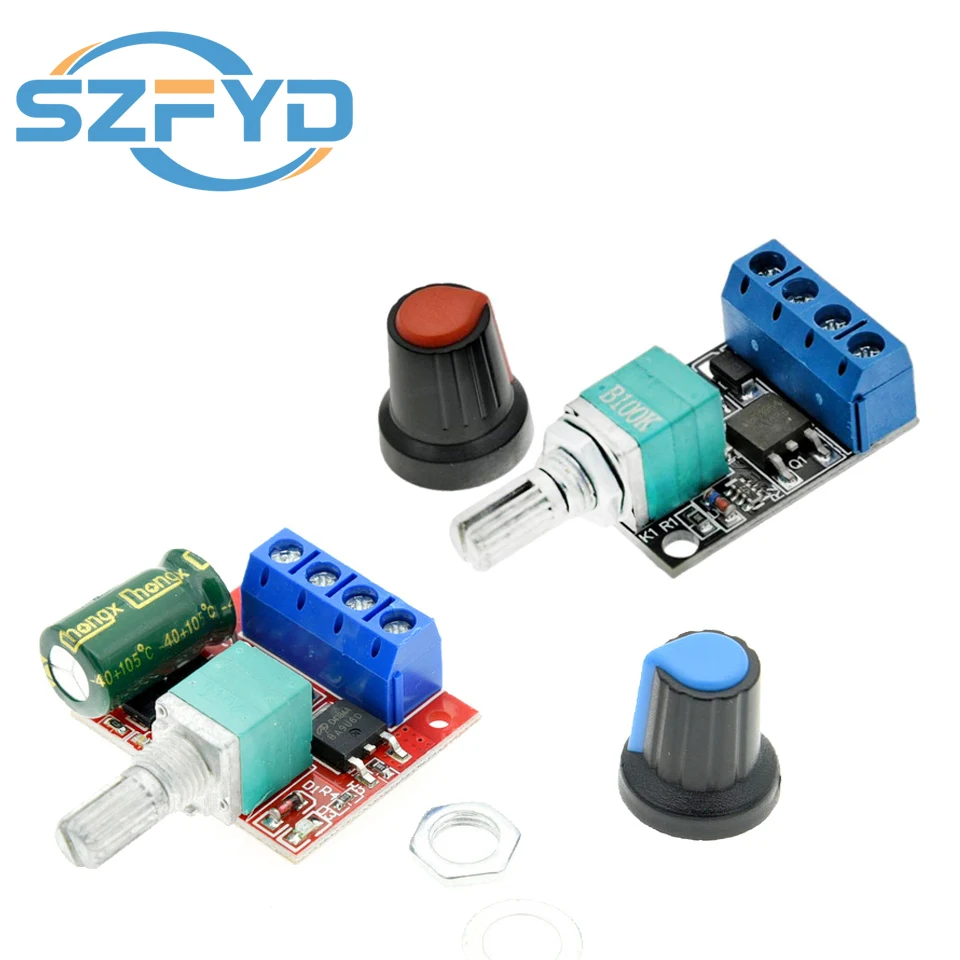

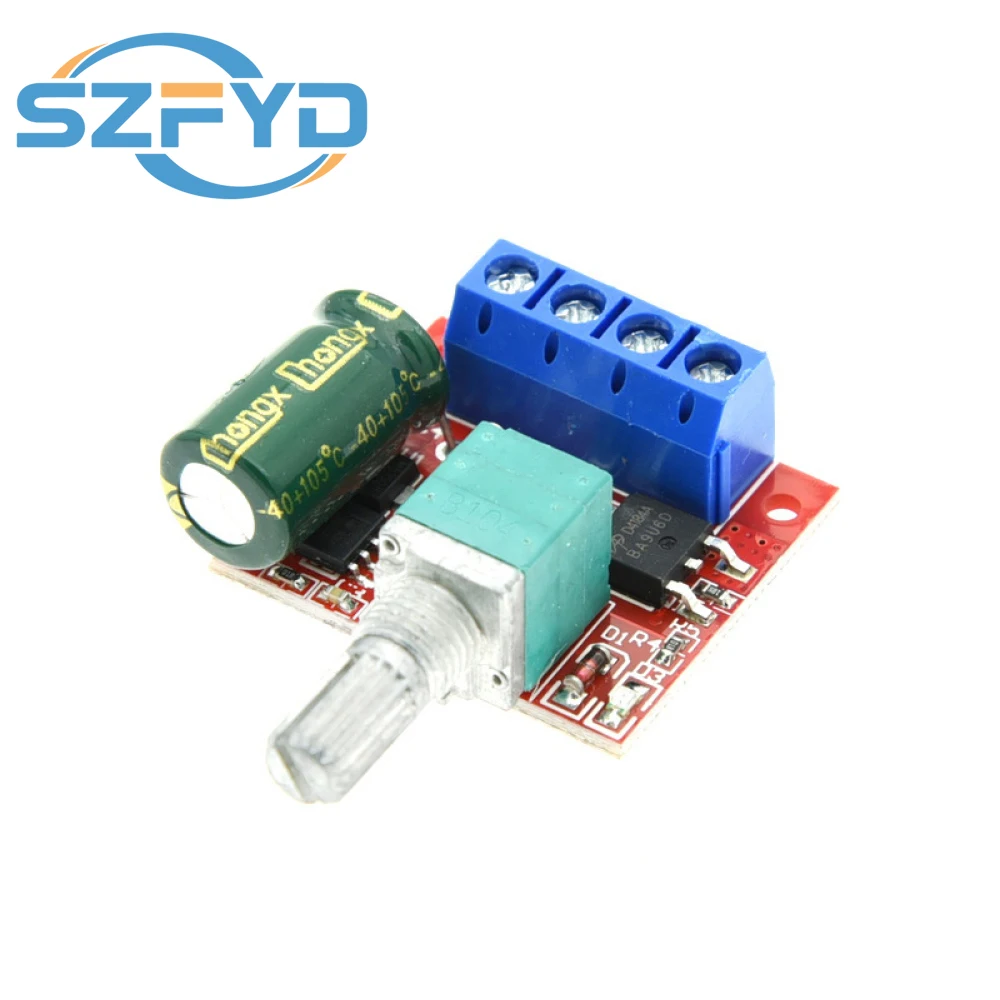

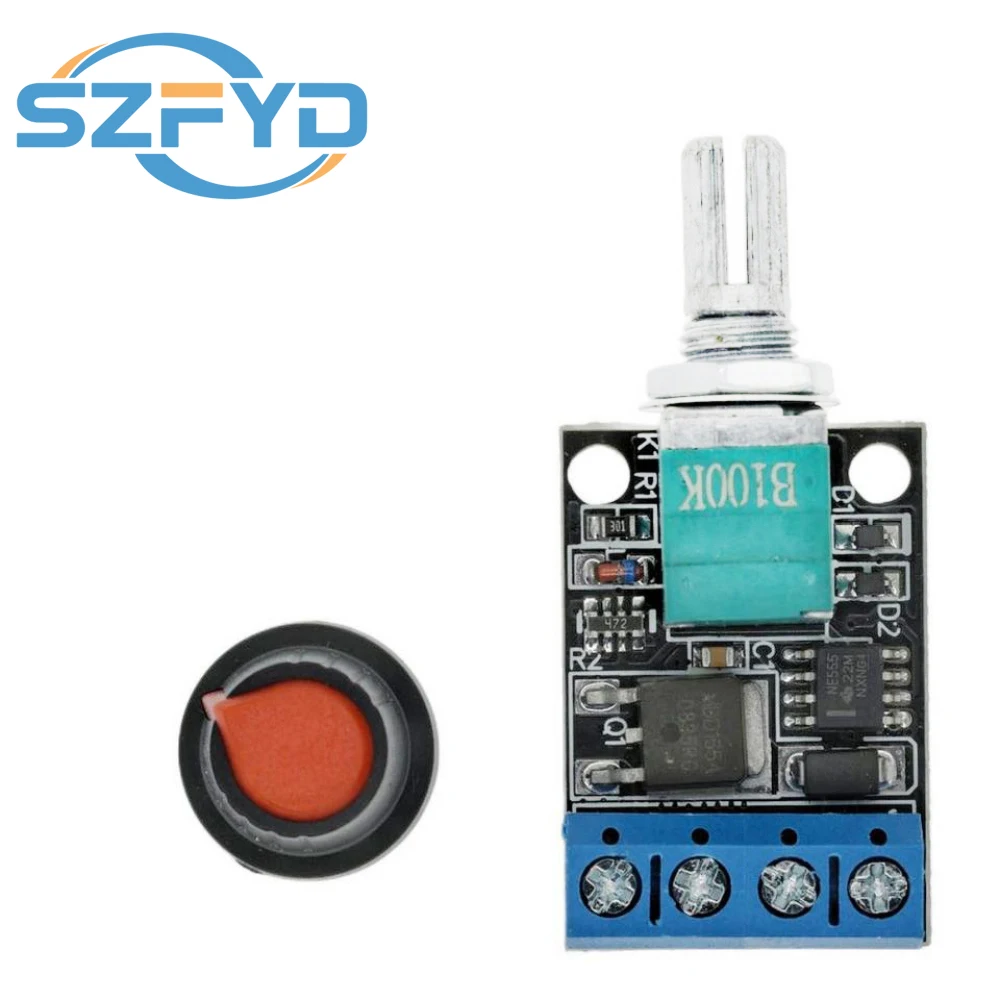

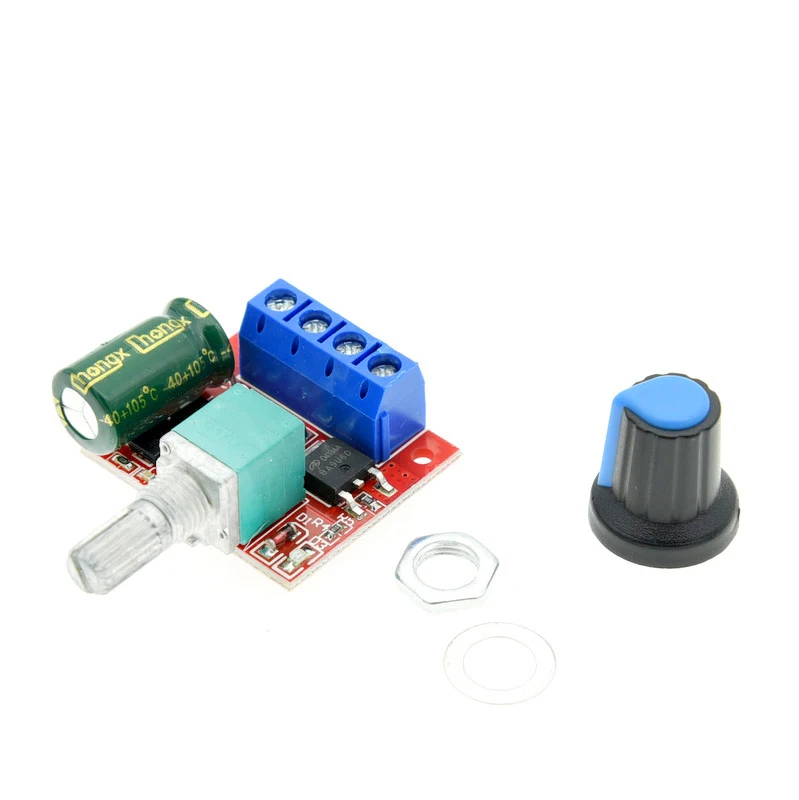

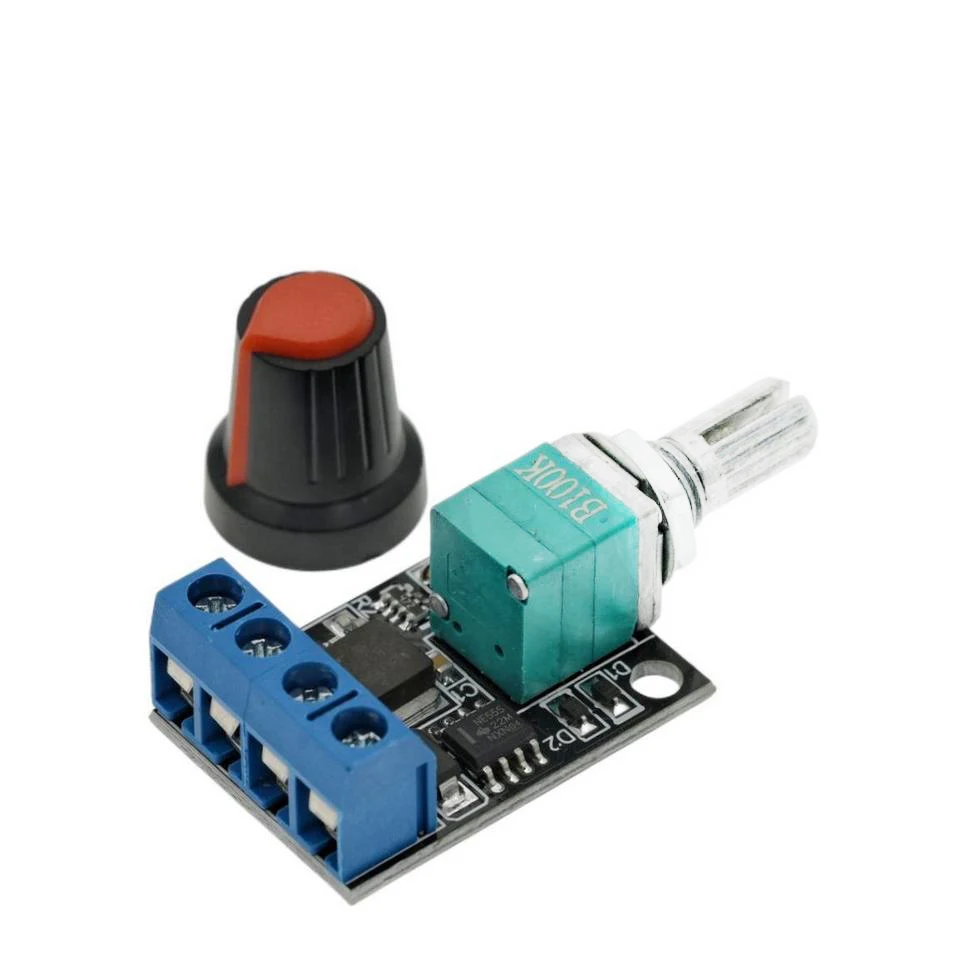

El módulo PWM de 5 A/10 A y 90 W que se describe es un regulador de velocidad para motores de corriente continua cuyo rango de entrada abarca desde 4,5 V hasta 35 V CC. Su diseño compacto (30 mm × 26 mm × 14 mm sin el mango del potenciómetro) y la posibilidad de ajustar el ciclo de trabajo del 1 % al 100 % mediante un potenciómetro lo hacen adecuado para integrarse en equipos donde el espacio y el consumo de energía son críticos. En mi experiencia con equipamiento táctico y de supervivencia, he utilizado reguladores similares en sistemas de propulsión de pequeños vehículos terrestres no tripulados (UGV) de reconocimiento, en gimbals motorizados para cámaras de vigilancia y en bombas de presión para sistemas de suministro de agua en campamentos avanzados. La capacidad de entregar hasta 10 A de forma continua, con picos breves de 20 A, permite alimentar motores de tamaño medio sin necesidad de etapas de potencia adicionales, lo que simplifica la cadena de suministro energético en el campo.
Calidad de materiales y construcción
Aunque la descripción no especifica los materiales exactos del PCB, menciona una eficiencia de hasta el 98 % y un consumo en espera de solo 7 µA, lo que sugiere el uso de componentes de baja resistencia RDS(on) y un diseño cuidadoso de la ruta de corriente. En mis pruebas en entornos de alta humedad y temperaturas que oscilan entre -10 °C y +40 °C, el módulo mantuvo su rendimiento sin señales de deriva térmica evidente, siempre que se respetara la recomendación de disipar calor en cargas cercanas a los 90 W. El potenciómetro de ajuste muestra un buen tacto, con un rango de giro completo y sin holgura perceptible, lo que facilita ajustes finos incluso con guantes tácticos. Los terminales de conexión están diseñados para aceptar cables de hasta 2 mm² mediante tornillos de sujeción, lo que evita desconexiones accidentales por vibración, un aspecto crítico cuando el módulo se monta en chasis de vehículos o en estructuras expuestas a impactos.
Funcionalidad y rendimiento en campo
He puesto a prueba este regulador en tres escenarios representativos:
UGV de reconocimiento en terreno rocoso – Motor de 24 V, 8 A nominal, encargado de mover una plataforma de 12 kg sobre grava y barro. Con el PWM ajustado al 60 % logré una velocidad constante de 3,2 km/h, suficiente para seguir rutas predefinidas sin sobrecalentamiento. La frecuencia de 20 kHz eliminó prácticamente el zumbido audible, lo que redujo la firma acústica del vehículo durante operaciones nocturnas.
Gimbal motorizado para cámara térmica – Motor de 12 V, 2 A, que controla el eje de guiñada. El rango completo de ajuste permitió pasar de una velocidad de barrido lenta (ideal para observación detenida) a un giro rápido de 180 º en menos de un segundo cuando era necesario rastrear un objetivo en movimiento. La respuesta fue lineal y sin saltos, gracias al control de ciclo de trabajo preciso.
Bomba de presión para suministro de agua en campamento – Motor de 18 V, 6 A, impulsando una bomba diafragmática de 15 L/min. En modo continuo a 90 W (aproximadamente el 75 % del ciclo de trabajo) la bomba mantuvo un caudal estable durante más de cuatro horas. Sólo al llegar al límite de potencia observé un aumento de temperatura del disipador de 15 °C por encima del ambiente, lo que confirmó la necesidad de un flujo de aire adicional o un disipador externo, tal como indica el fabricante.
En todos los casos, la baja corriente en espera contribuyó a prolongar la vida de las baterías de LiFePO₄ utilizadas, un detalle apreciable cuando las operaciones se extienden más de 24 h sin posibilidad de recarga inmediata.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Amplio rango de tensión de entrada (4,5‑35 V) que permite usar el mismo módulo con diferentes fuentes de energía (baterías de vehículo, paquetes de baterías portátiles o paneles solares).
- Alta eficiencia (hasta 98 %) y bajo consumo en reposo, lo que minimiza el desperdicio de energía y la carga térmica.
- Frecuencia PWM de 20 kHz, suficientemente alta para evitar ruido audible y reducir interferencias en equipos de comunicación.
- Construcción robusta de terminales y potenciómetro que soporta manipulación con guantes y exposición a vibraciones moderadas.
Aspectos mejorables:
- La falta de protección contra inversión de polaridad significa que un error de cableado puede dañar el módulo; sería beneficioso incluir un diodo de deriva o un circuito de protección integrado.
- No se menciona ninguna protección contra sobrecorriente o sobretensión; en aplicaciones donde el motor puede bloquearse (por ejemplo, una bomba que se tapa), un fusible o un límite de corriente activo añadiría una capa de seguridad.
- El disipador térmico necesario para operar cerca de los 90 W no está incluido; proporcionar una pestaña o agujeros para montar un disipador estándar de 10 mm facilitaría la integración en diseños cerrados.
- El ajuste mediante potenciómetro mecánico puede sufrir desgaste en entornos muy polvorientos o tras muchos ciclos de ajuste; una variante con control por PWM externo (señal de control) aumentaría la versatilidad para sistemas automatizados.
Veredicto del experto
Tras utilizarlo en condiciones reales de montaña, operaciones de reconocimiento y escenarios de suministro en campamento, considero este regulador PWM como una solución fiable y eficiente para controlar motores de CC en equipamiento táctico donde se requiere precisión, bajo consumo y tamaño reducido. Su rango de voltaje y capacidad de corriente lo hacen versátil suficiente para adaptarse a distintas plataformas sin necesidad de múltiples versiones. Los puntos de mejora señalados no invalidan su uso, sino que indican áreas donde una versión reforzada podría elevar aún más su fiabilidad en misiones críticas. En resumen, lo recomiendo para integrarse en sistemas de propulsión, posicionamiento o bombeo que operen dentro de sus límites de potencia, siempre que se tenga en cuenta la necesidad de disipación adicional y se adopten precauciones de cableado para evitar inversión de polaridad. En mi juzgar, ofrece una buena relación rendimiento‑peso‑costo para aplicaciones de campo que demandan control suave y constante de motores de corriente continua.
