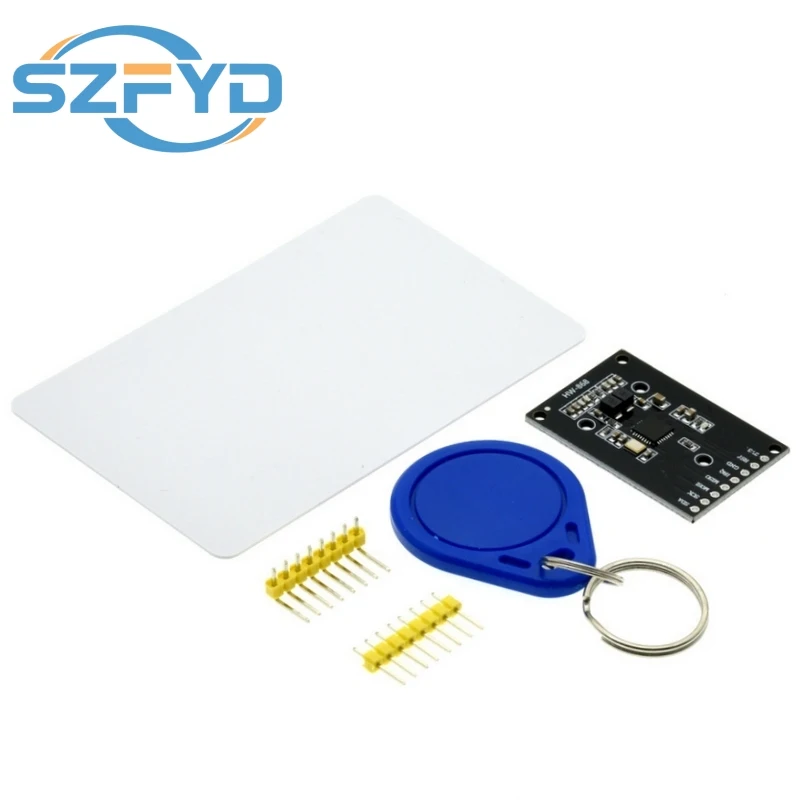

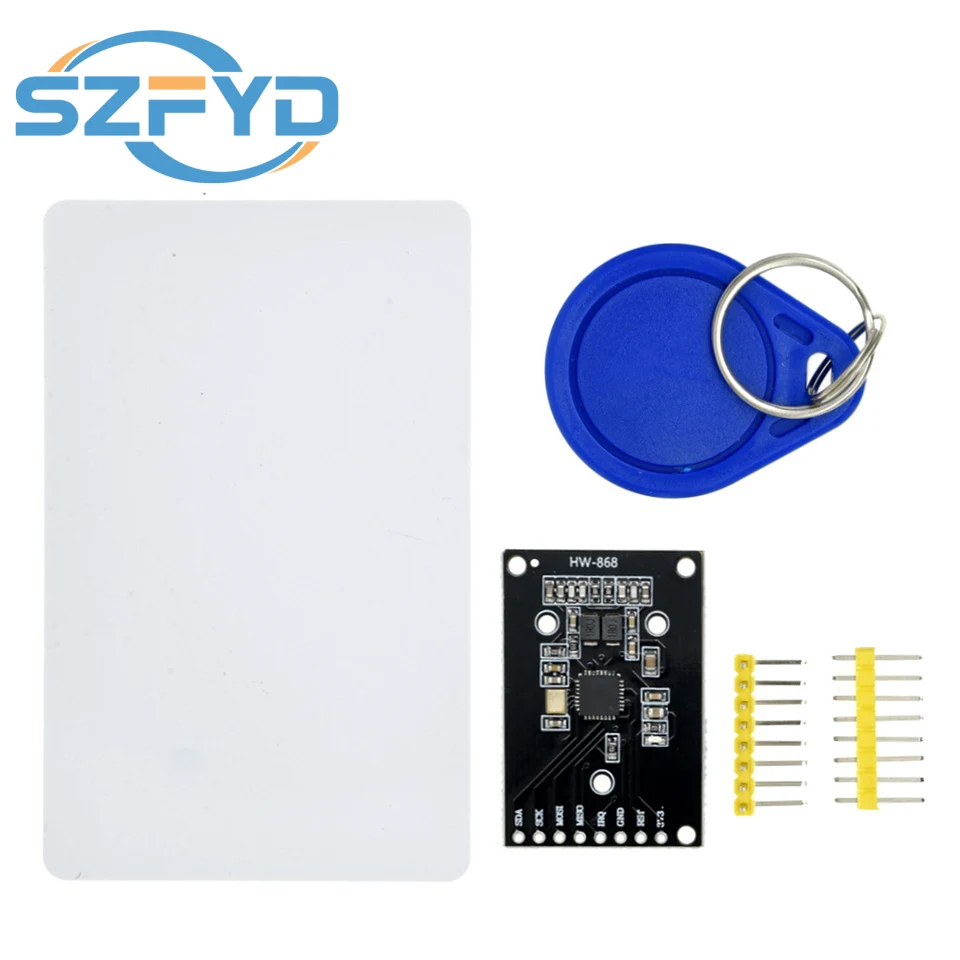

Mini módulo RFID RC522 13,56 MHz lectura escritura Sensor de tarjeta MIFARE interfaz SPI para Arduino STM32 tamaño compacto
0,99 € 3,46 €
Selección del modelo
Color
Parámetro del producto
(1) Temperatura de funcionamiento:-20°C ~80°C
(2) Frecuencia de funcionamiento: 13,56 MHZ
(3) Corriente de trabajo: 13~26MA
(4) Voltaje de funcionamiento: 3,3 V
(5) Corriente máxima: 30MA
(6) Corriente de sueño: 80UA
(7) Velocidad de transmisión: 57600
(8) Distancia de lectura: 0~45MM
Función del producto y diagrama de cableado.
Introducción del producto: utilizando un circuito de lectura de tarjetas de diseño de chip RC522, es un módulo de tarjeta de lectura y escritura sin contacto y de bajo voltaje y pequeño volumen: la comunicación entre él y el host adopta el modo SPI.Este módulo es compatible con la interfaz URAT y es una buena opción para el desarrollo de medidores inteligentes y dispositivos portátiles.
Función del pin:
(1) SDA: selección de interfaz SPI
(2) SCK: reloj SPI
(3) MOSI: entrada esclava de interfaz SPI
(4) MIS0: salida del puerto SPI de la máquina esclava
(5) IRQ: fractura intermedia
(6) RST: Pin de reinicio
(7) 3,3 V: VCC
(8) GND: Tierra

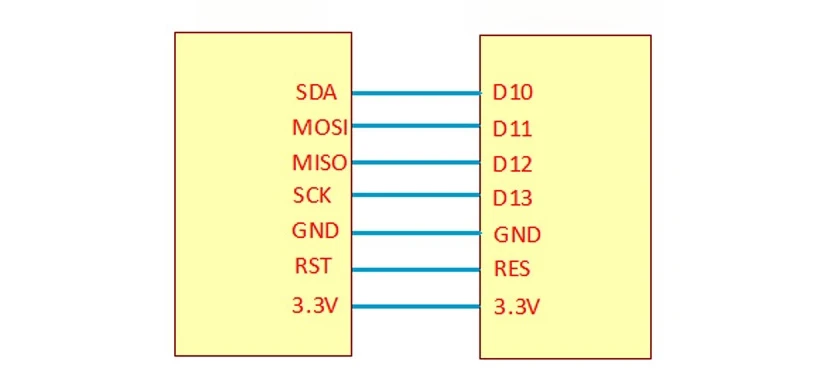

Diagrama de cableado:
