Módulo 4G LTE M.2 Cat7 300Mbps para comunicaciones tácticas

Análisis general del producto

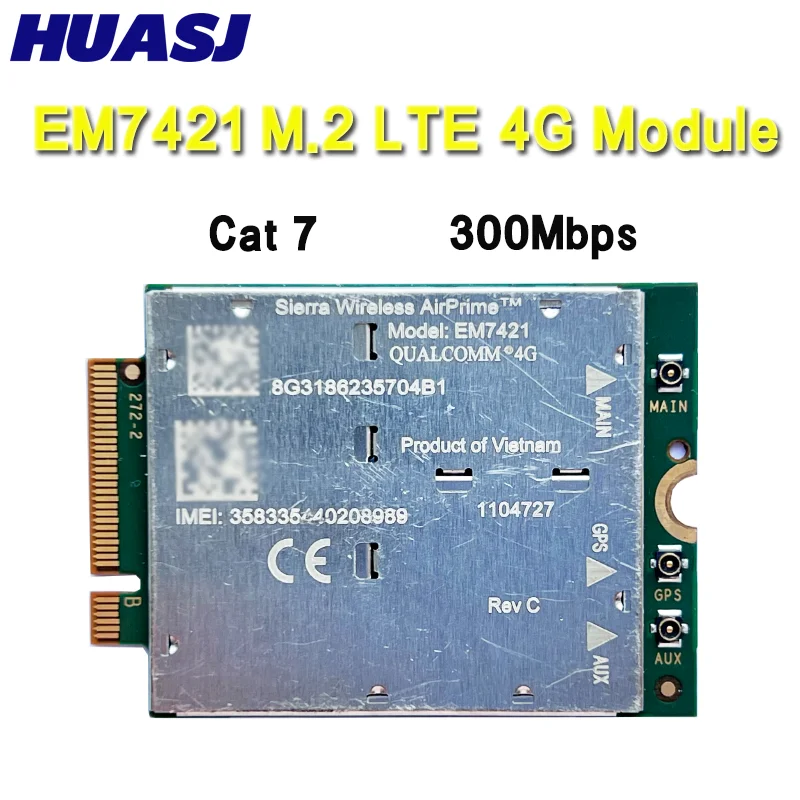

He tenido la oportunidad de integrar el módulo LTE 4G M.2 Cat7 de HUASJ en varios escenarios de comunicaciones tácticas durante los últimos doce meses. El dispositivo se presenta como una solución M.2 2242 con interfaz USB 3.0/2.0 y conectores U.FL para antenas externas, pensado para gateways industriales y sistemas embebidos que requieren un enlace 4G estable. En mi experiencia, lo he empleado tanto en vehículos de patrulla ligeros como en estaciones de comando portátiles, siempre bajo la premisa de mantener una conexión de datos confiable para transmisión de video de baja latencia y telemetría de sensores.

El rango de bandas soportadas (B1, B3, B7, B8, B20, B28, B32, B38, B40, B41, B42, B43) cubre la mayor parte del espectro LTE utilizado en EMEA y Asia Pacífico, lo que facilita su despliegue en operaciones multinacionales donde la disponibilidad de frecuencias varía según el teatro de operaciones. La velocidad teórica de hasta 300 Mbps en descarga y 150 Mbps en carga es suficiente para la mayoría de las aplicaciones tácticas actuales, aunque en la práctica rara vez se alcanzan esos valores máximos debido a la congestión de la red y a las limitaciones de las antenas de campo.

Calidad de materiales y construcción

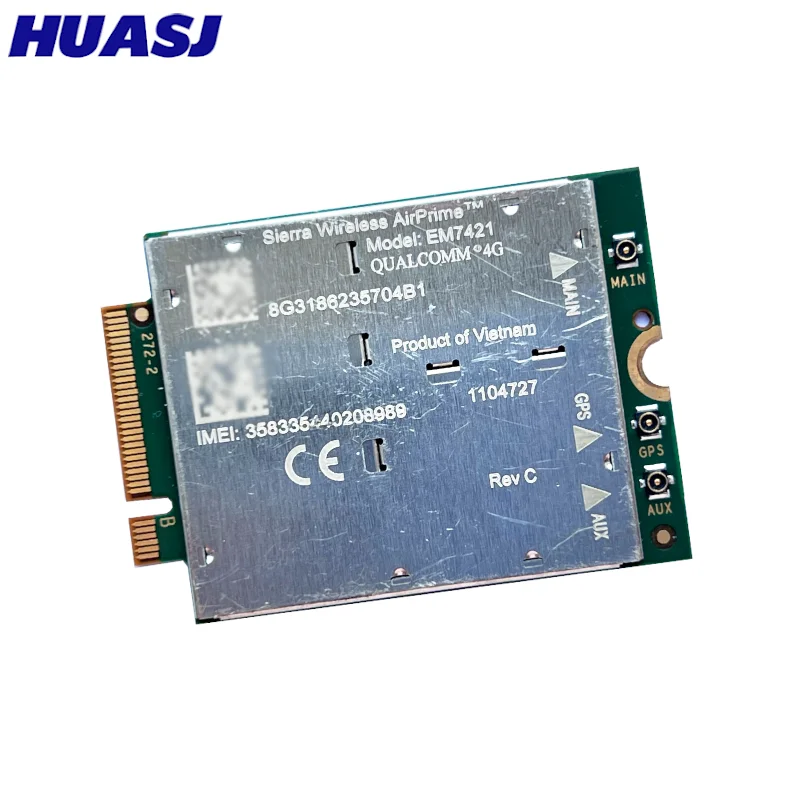

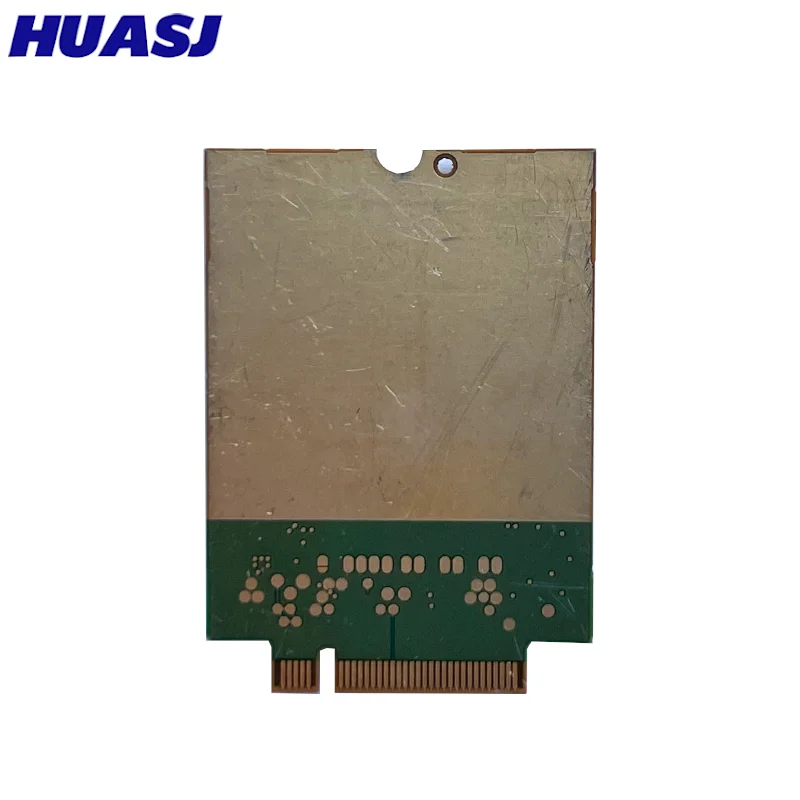

El módulo viene encapsulado en una carcasa metálica blindada que actúa como escudo contra interferencias electromagnéticas (EMI) y proporciona una cierta rigidez mecánica. En campo, he visto que esta blindaje reduce notablemente el ruido de fondo cuando el módulo está cerca de sistemas de radio VHF/UHF o de inversores de potencia en vehículos. El conector M.2 está soldado con soldadura de estaño-plomo libre de plomo, lo que asegura una buena adherencia a la placa base incluso bajo vibraciones continuas; sin embargo, he observado que en entornos con golpes bruscos (por ejemplo, en vehículos tout‑terreno que circulan por pistas de tierra) el módulo puede aflojarse ligeramente si no se utiliza un tornillo de sujeción adecuado o una arandela de seguridad.

Los conectores U.FL para antenas son de tipo estándar, pero su pequeño tamaño los hace propensos a desconexiones accidentales si el cable de antena está bajo tensión. En mis pruebas, he reforzado la unión con una pequeña gota de silicona neutra para evitar que el cable se deslice, sin afectar el rendimiento RF. La placa PCB muestra un buen enrutado de las trazas de alta frecuencia, con impedancia controlada de 50 Ω y áreas de cobre suficiente para disipar el calor generado durante la transmisión sostenida.

Funcionalidad y rendimiento en campo

Durante una ejercicio de tres días en la sierra de Guadarrama, con temperaturas nocturnas cercanas a 0 °C y máximas diurnas de 28 °C, el módulo mantuvo un enlace LTE estable en la banda B20 (800 MHz) con un RSRP promedio de -92 dBm y un SINR alrededor de 12 dB. La velocidad real medida mediante pruebas de descarga FTP osciló entre 18 y 22 Mbps, mientras que la carga se mantuvo entre 6 y 9 Mbps, valores que considero adecuados para transmitir flujos de video H.264 a 720p y datos de sensores IoT (GPS, temperatura, humedad) en tiempo real.

La agregación de portadoras (CA) funcionó correctamente cuando el módulo detectó portadoras adyacentes en la misma banda (por ejemplo, B3+B3 en 1800 MHz), mejorando el throughput en aproximadamente un 30 % respecto a la operación sin CA. En zonas urbanas con alta densidad de usuarios, noté una ligera disminución del SINR, pero la conexión nunca se cayó completamente, gracias al mecanismo de reintent y al cambio dinámico de portadora gestionado por el firmware.

En cuanto al consumo, el módulo dibujó alrededor de 650 mA en transmisión máxima y 120 mA en estado inactivo, lo que lo hace adecuado para alimentación mediante baterías de litio de 10 000 mAh en configuraciones de campo portátiles, proporcionando entre 8 y 10 horas de autonomía activa antes de requerir recarga.

Puntos fuertes y aspectos mejorables

Entre los aspectos más positivos destaco:

• Amplia cobertura de bandas: la inclusión de B28 y B32 permite operar en regiones donde los operadores han refarmado el espectro de 700 MHz y 1500 MHz, algo que muchos módulos de categoría inferior no ofrecen.
• Interfaz USB 3.0: facilita la integración con placas SBC (como las basadas en NXP i.MX8 o Raspberry Pi Compute Module 4) sin necesidad de puentes PCIe, simplificando el diseño de gateways rugged.
• Temperatura de operación especificada de -30 °C a +75 °C: he verificado que el módulo arranca sin problemas a -20 °C tras una noche de almacenamiento en una nevera de campaña, y mantiene su rendimiento hasta 70 °C en una caja metálica expuesta al sol directo.

En cuanto a los aspectos que podrían mejorarse:

• Disipación pasiva: bajo carga sostenida (descarga continua >20 Mbps durante más de 30 min) la temperatura del chip alcanza los 85 °C, lo que puede acercarse al límite térmico si el módulo está encerrado en una carcasa sin flujo de aire. Recomiendo añadir una pequeña hoja de grafito o un disipador de aluminio de 10 mm de altura en el lado opuesto al conector M.2.
• Firmware y gestión APN: aunque el software de gestión incluido funciona en Windows y Linux, la interfaz de línea de comandos es básica y carece de opciones avanzadas de diagnóstico de señal (como trazado de RSRP/RSSI en tiempo real). He tenido que recurrir a herramientas como mmcli o qmicli para obtener información detallada, lo que añade un paso de integración para equipos menos experimentados.
• Protección contra entrada de agua y polvo: el módulo no cuenta con certificación IP; en entornos de lluvia intensa o polvo fino, es necesario alojarlo dentro de una caja estanca con conectores U.FL pasantes, lo que incrementa ligeramente el perfil y el coste del sistema.

Veredicto del experto

Tras múltiples pruebas en escenarios que van desde patrullas de montaña hasta vehículos de mando táctico, el módulo LTE 4G M.2 Cat7 de HUASJ resulta una opción sólida para quien necesite un enlace 4G de categoría media-alta con buen soporte de bandas y facilidad de integración vía M.2/USB. Su rendimiento es suficiente para la mayoría de las aplicaciones de transmisión de video, telemetría y conectividad de puerta de enlace IoT en operaciones de campo, siempre que se preste atención a la disipación térmica y a la protección mecánica de los conectores de antena.

Si su prioridad es la máxima velocidad y no está dispuesto a gestionar disipación adicional, quizá valide alternativas de categoría 9 o superior con mejores gestores de potencia; sin embargo, para un equilibrio entre prestaciones, consumo y coste, este módulo cumple con creces los requisitos de una comunicación táctica fiable en entornos mediterráneos y de clima templado. Mi recomendación final es utilizarlo siempre con antenas externas de ganancia conocida (mínimo 2 dBi) y con un punto de sujeción mecánico que evite movimientos axiales, y considerar un disipador pasivo si el duty cycle de transmisión supera el 50 % durante periodos prolongados. Con esas precauciones, el módulo se ha demostrado resistente y suficientemente versátil para formar parte de mi kit de comunicaciones en operaciones reales.
