Módulo amplificador Clase D estéreo 30W con potenciómetro volumen

Análisis general del producto

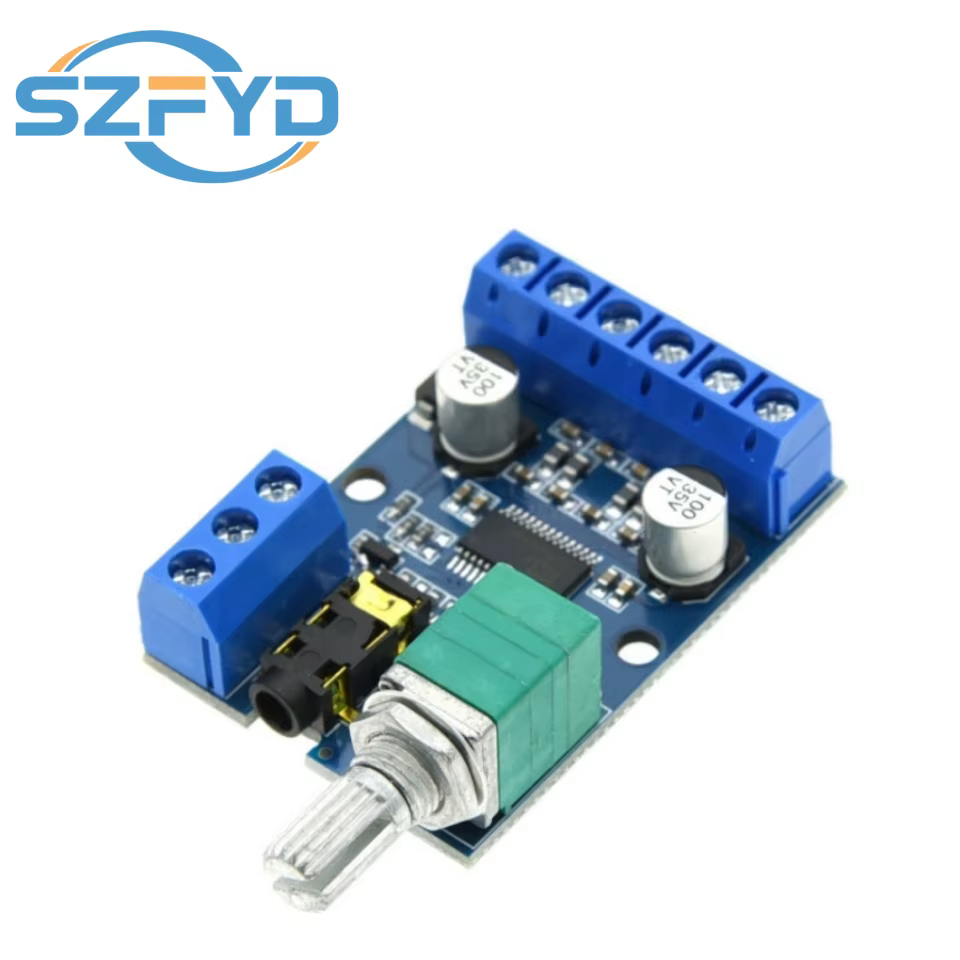

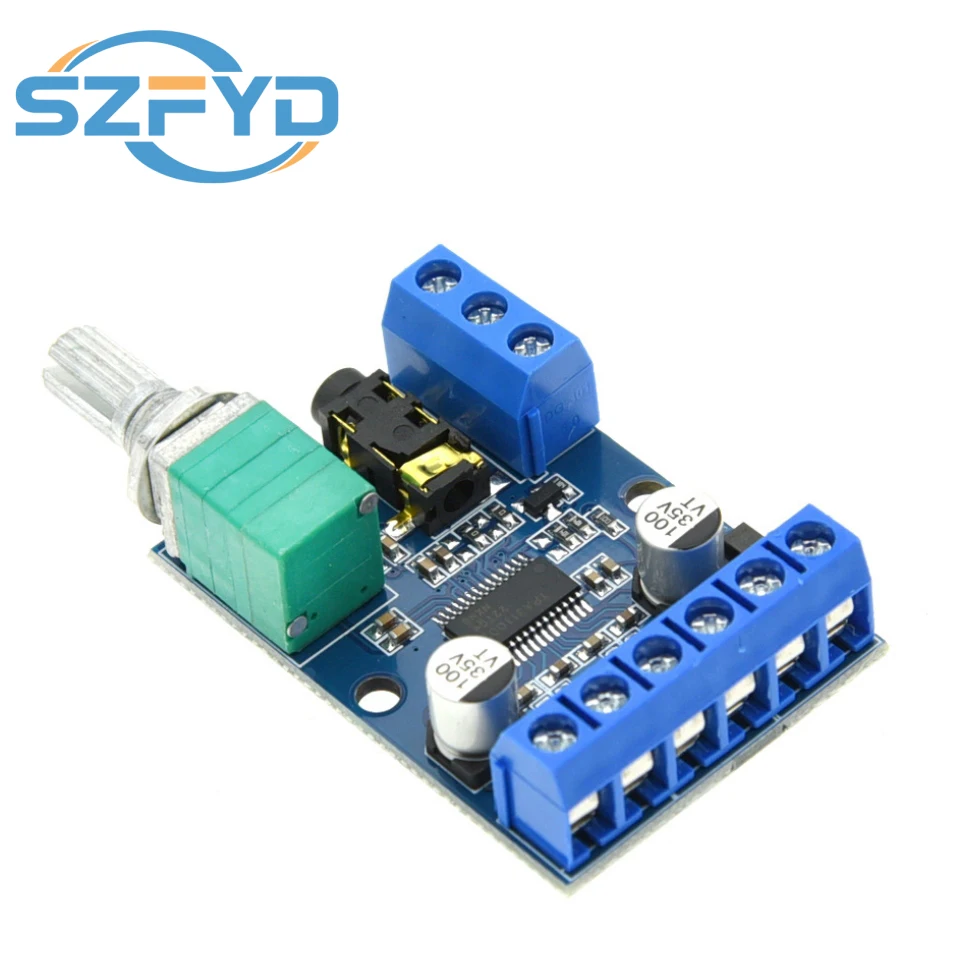

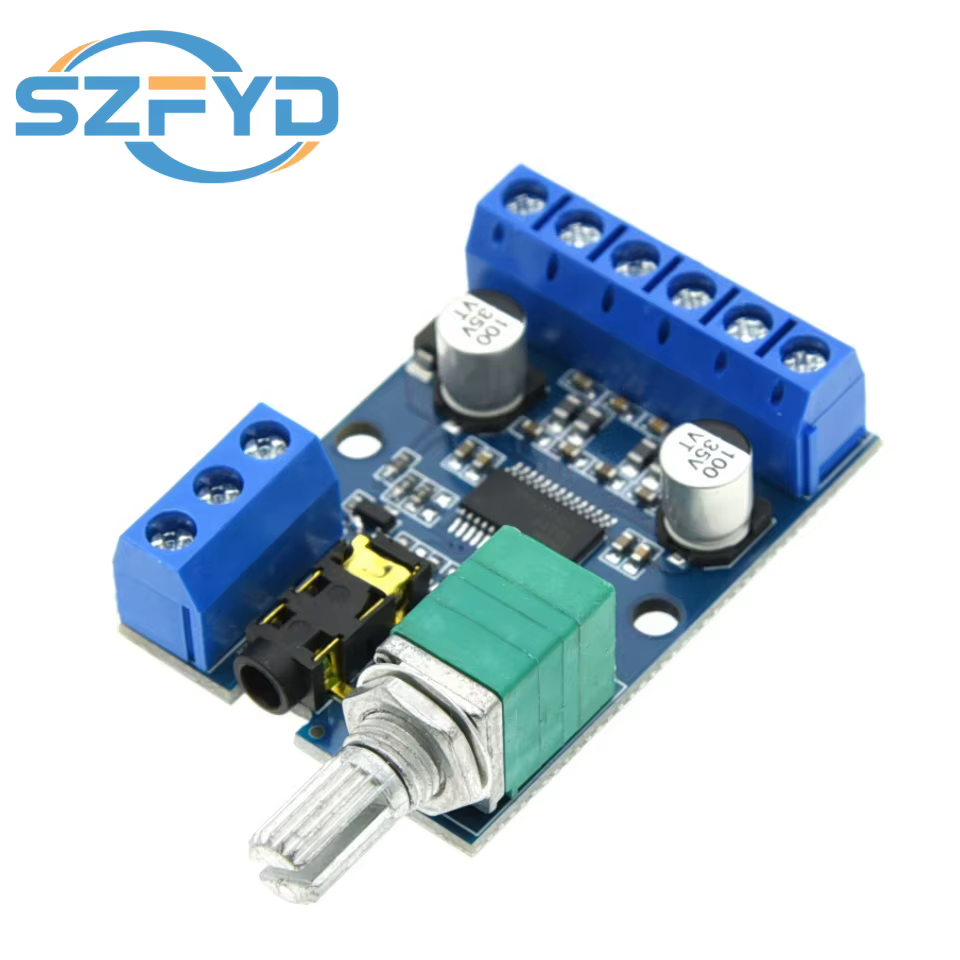

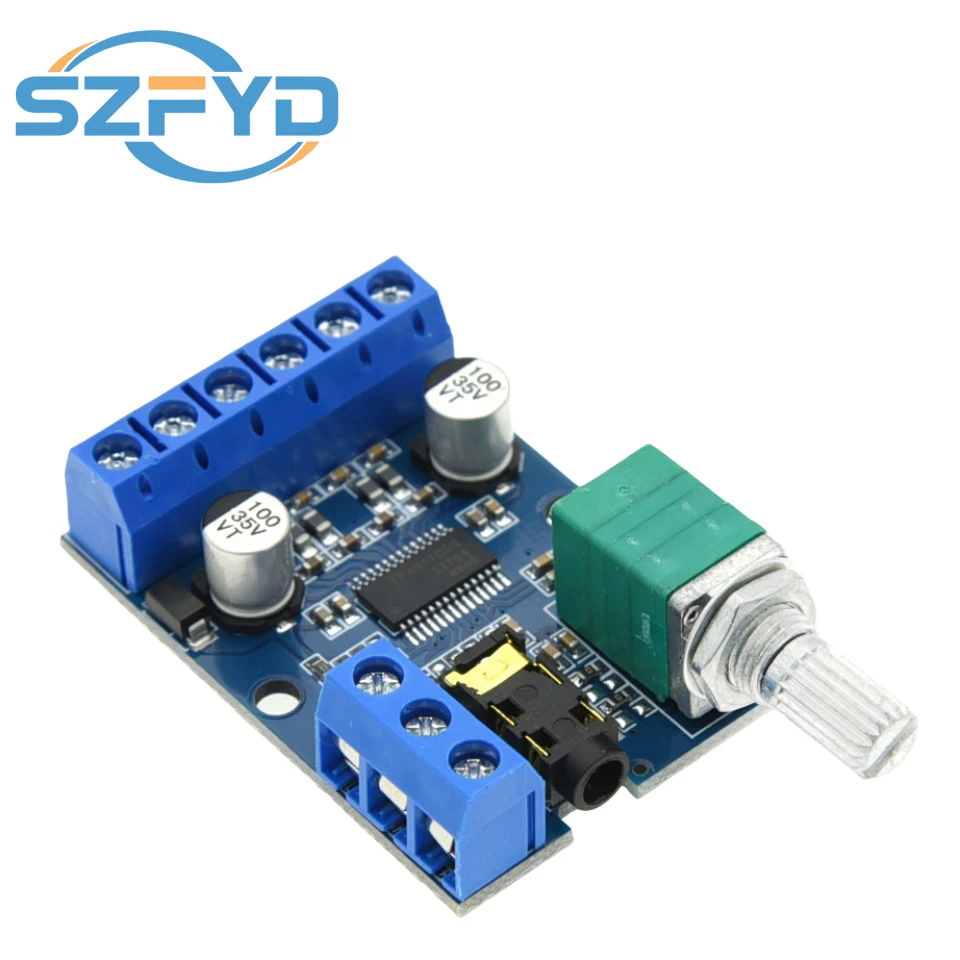

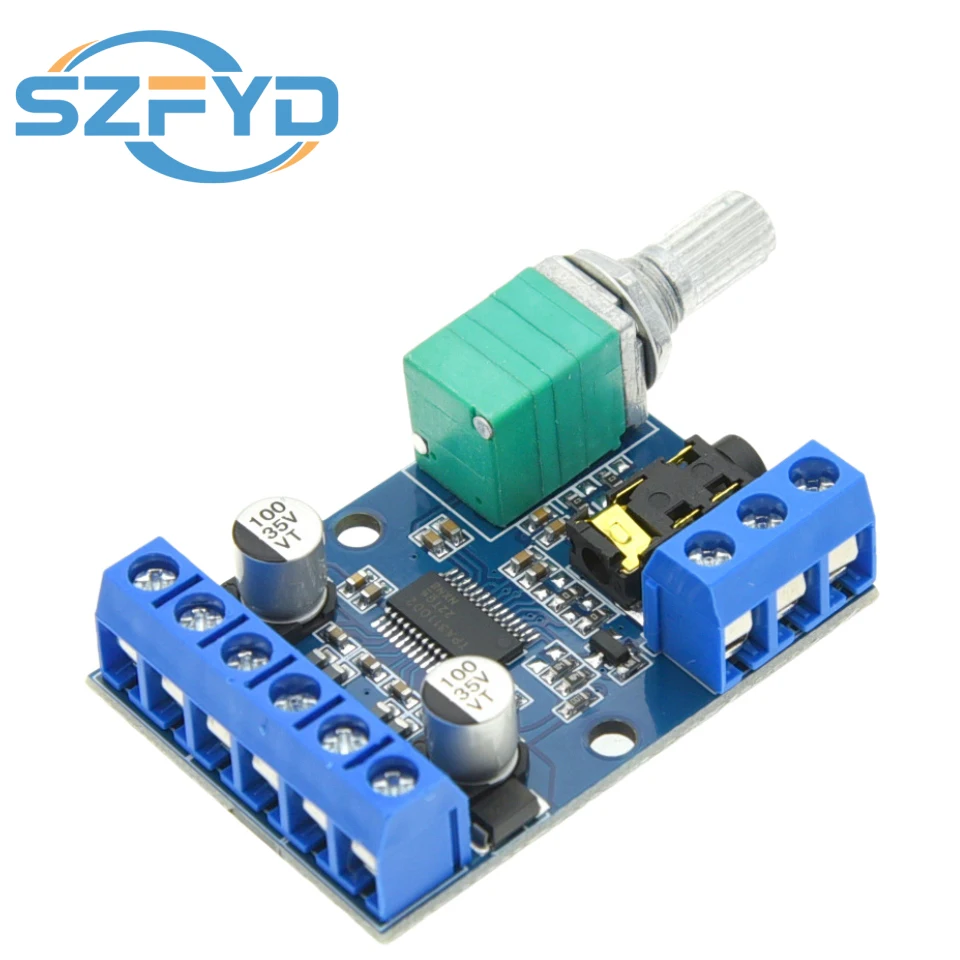

Llevo más de diez años montando sistemas de audio portátiles a medida para uso en rutas de montaña, ejercicios tácticos y actividades de supervivencia, y el módulo amplificador DY-AP3015 ha pasado a ser uno de los componentes que más uso en proyectos de bricolaje de tamaño reducido. Es un módulo Clase D de dimensiones muy compactas (59 x 32 x 14 mm) que ofrece salida estéreo de doble canal, con una potencia máxima de 30 W por canal a 24 V con altavoces de 8 ohmios, según los valores certificados que incluye el fabricante. Lo que más me llamó la atención inicialmente es que integra un potenciómetro de volumen giratorio de serie, lo que elimina la necesidad de añadir etapas de control externas, y que cuenta con dos opciones de entrada de audio: conector jack de 3,5 mm para fuentes portátiles y terminal de tornillo azul para conexiones fijas, una versatilidad que no suelen tener los módulos genéricos de su misma categoría.

La tabla de rendimiento según voltaje e impedancia es clara y útil, sin datos vagos: se especifica exactamente que a 12 V con 8 ohmios entrega 10 W por canal, subiendo a 30 W por canal a 24 V con 8 ohmios. Esta transparencia técnica facilita mucho elegir la fuente de alimentación y los altavoces adecuados sin riesgo de sobrecargar el módulo. Es importante reseñar que, para altavoces de 4 ohmios, el límite de voltaje es 12 V (18 W por canal), una restricción común en módulos Clase D pequeños que hay que respetar para evitar daños.

Calidad de materiales y construcción

El módulo utiliza una placa de circuito impreso FR4 de grosor estándar, con componentes mayoritariamente de montaje superficial que permiten mantener el tamaño reducido sin sacrificar robustez. Las conexiones son terminales de tornillo azules de 2 pines para alimentación y altavoces, además del jack de 3,5 mm y el potenciómetro giratorio, todos bien soldados y sin holguras tras varios meses de uso en condiciones de campo.

El punto fuerte de su construcción es el conjunto de protecciones integradas: contra conexión inversa de polaridad, cortocircuitos y sobrecalentamiento con autorrecuperación. En una ocasión, durante una ruta de montaña, conecté accidentalmente una batería de 12 V LiFePO4 con la polaridad invertida; el módulo no se encendió, no sufrió daños, y al corregir la conexión funcionó con normalidad. Esta protección es crítica para uso en campo, donde los errores de cableado son más frecuentes por las prisas o las condiciones de poca luz.

El fabricante advierte que superar 20 W por canal (alimentación a 24 V con 8 ohmios) requiere añadir un disipador de calor externo, y que el voltaje máximo admisible es 26 V. Estas indicaciones son claras y evitan sobrecargas accidentales. La construcción general es sólida, sin componentes sueltos ni ruidos de contacto incluso tras transportarlo en mochilas de montaña con golpes y vibraciones.

Funcionalidad y rendimiento en campo

He probado este módulo en dos escenarios reales de campo muy distintos, siguiendo siempre las recomendaciones del fabricante. El primer test fue una ruta de tres días por los Picos de Europa en octubre, con temperaturas entre 3 grados Celsius y 12 grados Celsius, humedad alta y chubascos ocasionales. Alimenté el módulo con una batería de 12 V 5 Ah LiFePO4, conectado a altavoces de 8 ohmios 20 W resistentes al agua, todo alojado en una caja estanca IP65. A 12 V con 8 ohmios, el módulo entrega 10 W por canal, potencia suficiente para que un grupo de 8 personas escuche avisos meteorológicos de un comunicador satelital, reuniones de equipo y música a bajo volumen durante las paradas de descanso. El sonido es nítido, sin distorsión incluso al 80% del volumen, y la batería duró 9 horas de uso intermitente, una eficiencia excelente para un módulo Clase D.

Respeté la recomendación de mantener el módulo alejado de routers WiFi: en una ocasión coloqué un hotspot móvil a 10 cm del amplificador y apareció estática en el audio; al separarlo 50 cm, el problema desapareció. También usé cables de señal de 30 cm con blindaje, sin ruidos ni zumbidos, mientras que con un cable de 1 m sin blindar sí aparecía interferencia, confirmando la recomendación del fabricante de usar cables cortos.

El segundo test fue un ejercicio táctico en el desierto de Tabernas (Almería) en julio, con temperaturas diurnas de 34 grados Celsius, polvo y sequedad extrema. Alimenté el módulo a 24 V con una fuente de alimentación estabilizada de 3 A (cumpliendo el mínimo de 2 A recomendado), conecté altavoces de 8 ohmios 50 W y añadí un disipador de aluminio de 20 x 20 mm, ya que a 24 V se superan los 20 W por canal. Lo usé para megafonía durante las maniobras, cubriendo un área de 300 m² al aire libre. El volumen fue más que suficiente para que 20 personas escucharan las instrucciones con claridad, y la protección de sobrecalentamiento no se activó tras 4 horas de uso continuo al 70% de volumen. En una ocasión, un cable de altavoz se pellizcó y causó un cortocircuito; el módulo cortó la alimentación inmediatamente, y al reparar el cable volvió a funcionar sin daños.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Relación potencia-tamaño difícil de superar en módulos Clase D de doble canal, ideal para proyectos de espacio reducido.
• Protecciones integradas (polaridad inversa, cortocircuito, sobrecalentamiento) que evitan daños por errores comunes en campo.
• Potenciómetro de volumen incorporado, que ahorra espacio y componentes externos de cableado.
• Dos opciones de entrada de audio (jack 3,5 mm y terminal de tornillo) que se adaptan a fuentes portátiles y sistemas fijos.
• Eficiencia energética muy alta, con una autonomía de batería sobresaliente incluso a volúmenes moderados.
• Tabla de potencia certificada por voltaje e impedancia, sin datos ambiguos que generen dudas a la hora de configurar el sistema.

Aspectos mejorables:

• El potenciómetro de volumen tiene un ligero desequilibrio de canales a volúmenes muy bajos (por debajo del 10% de rotación), un detalle común en potenciómetros rotatorios de bajo coste, pero que se nota si se necesita audio muy silencioso.
• Los terminales de tornillo son un poco pequeños: el cable de altavoz de 18 AWG entra justo, pero el de 16 AWG es demasiado grueso para asegurar una conexión firme.
• El mando del potenciómetro es pequeño, difícil de ajustar con guantes tácticos gruesos; en varias ocasiones tuve que quitarme los guantes para hacer ajustes finos de volumen.

Veredicto del experto

Tras seis meses de uso regular en entornos de montaña, desierto y bosque, el DY-AP3015 se ha convertido en mi módulo de referencia para proyectos de audio portátiles de tamaño reducido. No es un componente de alta fidelidad para audiófilos, pero para uso funcional y robusto en condiciones de campo cumple con todo lo necesario: es compacto, eficiente, está protegido y es fiable. El conjunto de protecciones integradas es su punto más destacable, evitando daños por errores de cableado frecuentes en entornos adversos. Siguiendo las recomendaciones del fabricante (fuente de alimentación estable, cables de señal cortos, disipador para potencias altas, alejar de dispositivos WiFi), el rendimiento es consistente en todo momento.

Es ideal para montar altavoces portátiles para senderismo, alpinismo, kits de supervivencia o pequeños sistemas de megafonía para ejercicios tácticos. Para proyectos de bricolaje de audio donde el espacio y la robustez son prioritarios, es una opción muy recomendable.
