Análisis general del producto
Llevo años trabajando con módulos de comunicación para proyectos de campo, desde el montaje de redes de sensores en entornos rurales hasta la lectura de datos de vehículos tácticos en maniobras. El módulo transceiver CAN MCP2515 con chip TJA1050 es una pieza que ha pasado por mis manos en múltiples configuraciones, y puedo decir que cumple su función con una fiabilidad notable para su rango de precio. Se trata de un puente entre microcontroladores tipo Arduino y redes CAN, un estándar que encontrarás en prácticamente cualquier vehículo moderno y en buena parte de la automatización industrial. Si tu proyecto requiere interactuar con un bus CAN, este módulo te ahorra tener que diseñar la capa física desde cero.
Calidad de materiales y construcción

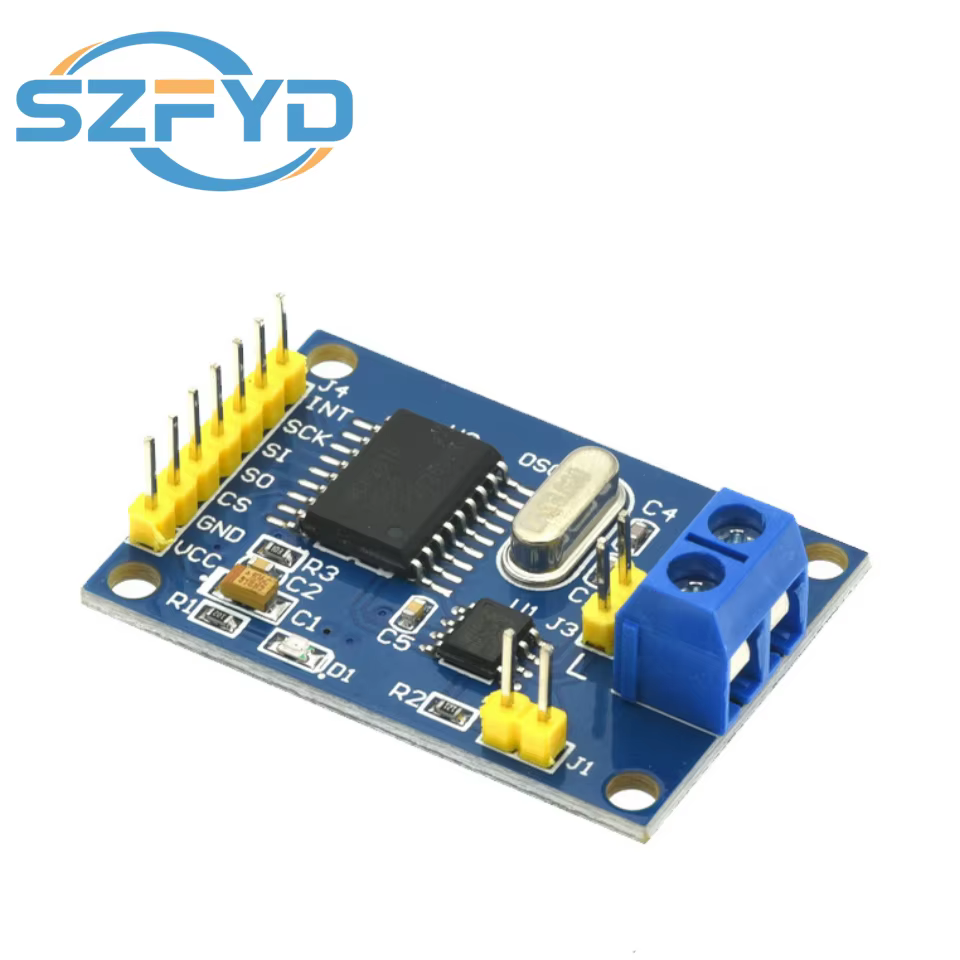

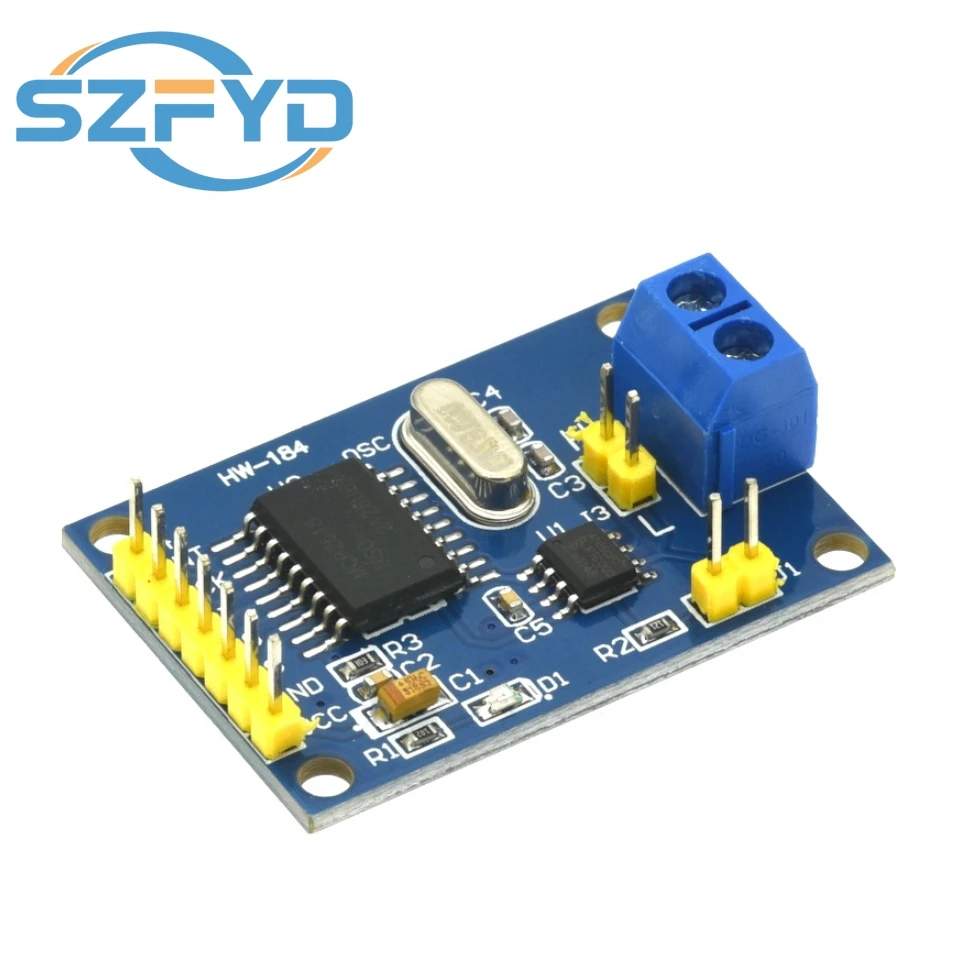

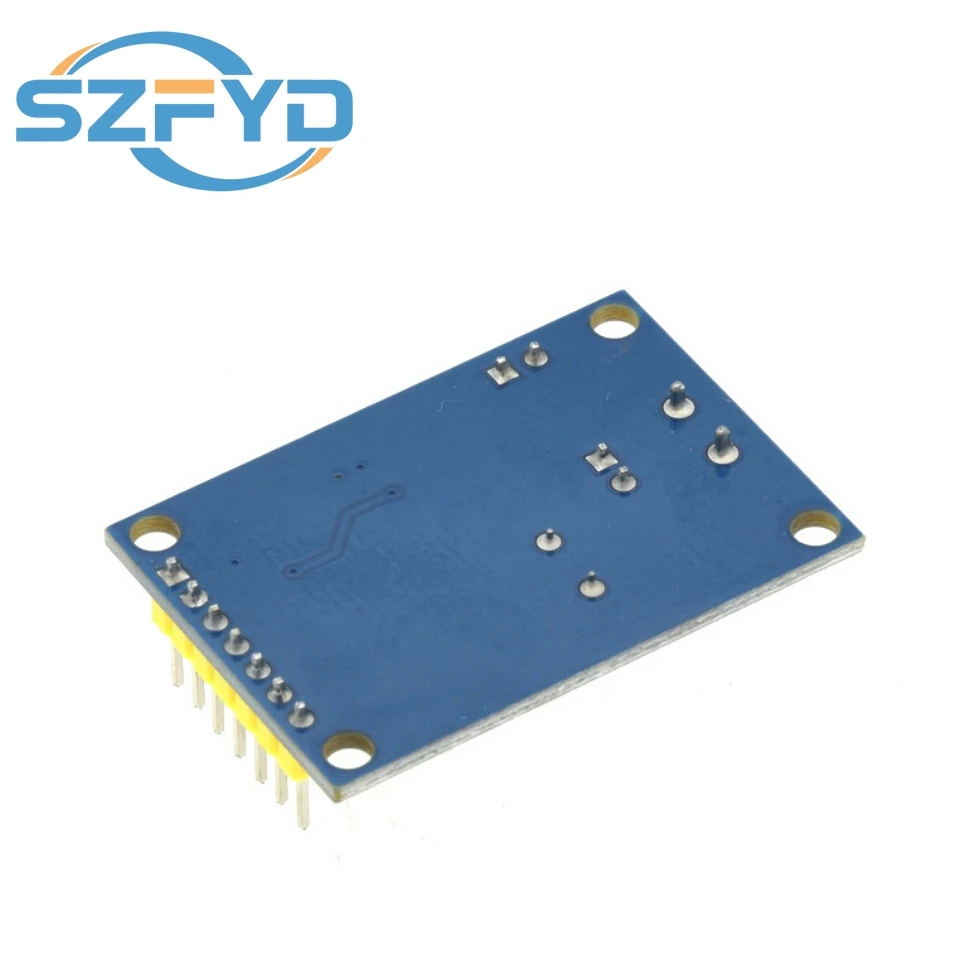

El módulo integra dos componentes principales: el controlador MCP2515, que gestiona el protocolo CAN V2.0B, y el transceiver TJA1050, que se encarga de la capa física. Esta separación es la arquitectura clásica y funciona bien. La PCB es de tamaño compacto, lo que facilita su integración en protoboard o en un diseño propio sin ocupar apenas espacio.

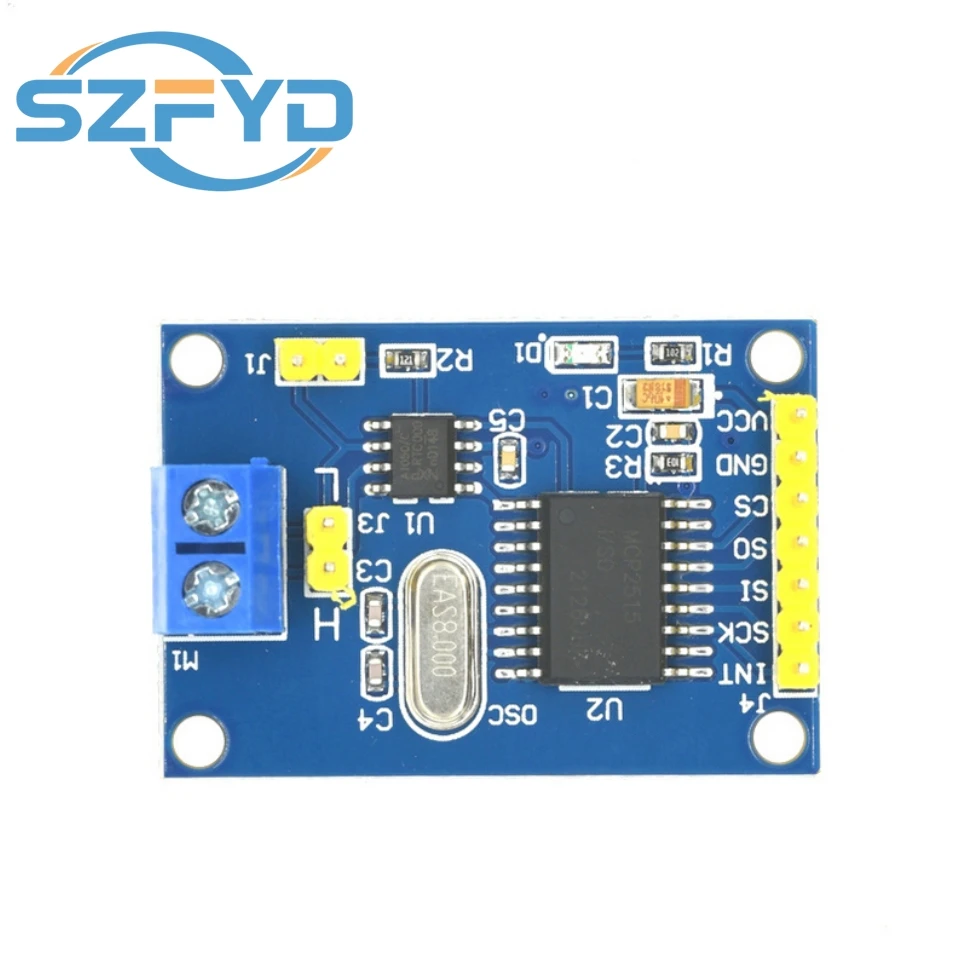

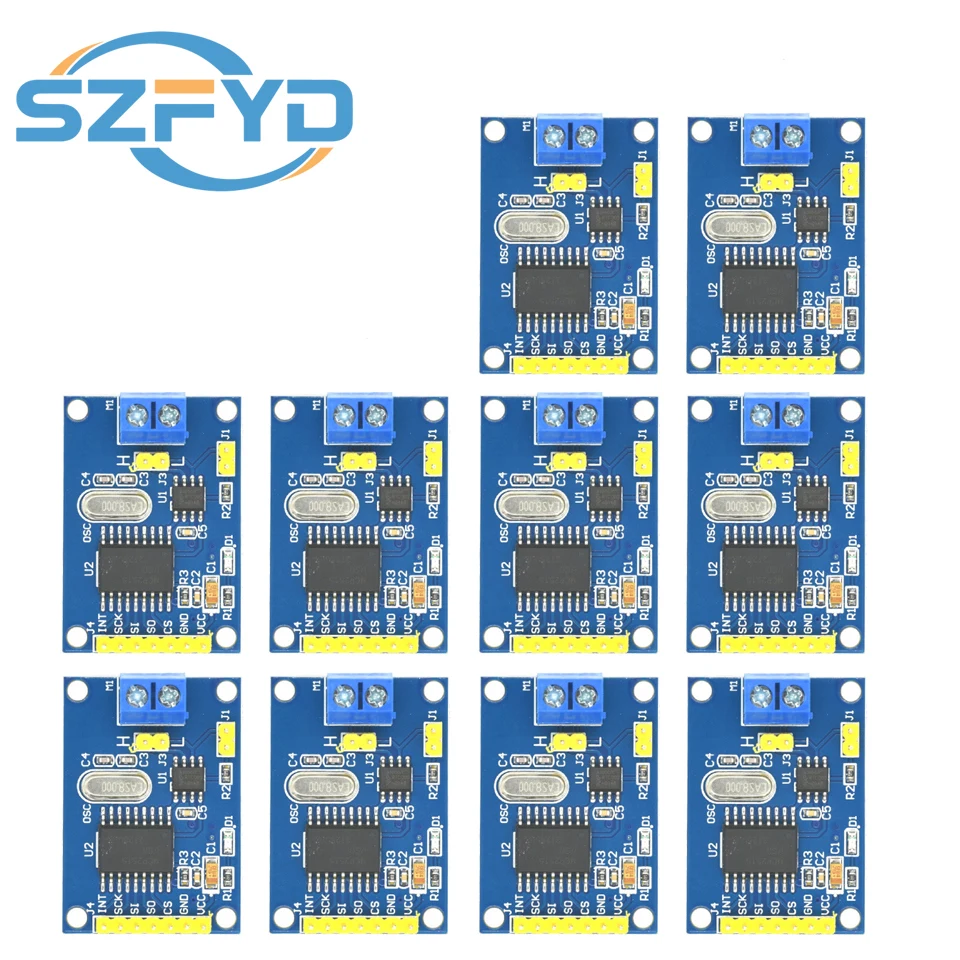

Los pines de conexión SPI (CS, SO, SI, SCK, INT) están claramente marcados y el soldado de los componentes SMD es correcto para un producto de este segmento. No he encontrado puentes de soldadura defectuosos ni pads levantados en las unidades que he manejado. La resistencia terminal de 120Ω viene integrada en placa, algo que se agradece porque en muchas soluciones económicas tienes que añadirla externamente y eso complica el cableado, sobre todo cuando tiras líneas largas en un vehículo o en una instalación remota.
Un punto a tener en cuenta: la alimentación es exclusivamente a 5V. Si trabajas con microcontroladores de 3.3V puros, necesitarás niveladores de tensión en las líneas SPI. Con Arduino UNO o Mega esto no es problema, pero con placas basadas en STM32 o ESP32 conviene planificarlo antes de soldar nada.
Funcionalidad y rendimiento en campo
He utilizado este módulo en tres contextos principales. El primero fue la lectura de datos OBD2 en un vehículo todoterreno durante una ruta por sierra, donde necesitaba monitorizar temperatura de motor y revoluciones en tiempo real. El segundo, una red de sensores de humedad y temperatura conectados por bus CAN en una parcela agrícola. El tercero, un sistema de diagnóstico para un cuadro eléctrico con actuadores industriales.
En los tres casos el comportamiento fue estable. La velocidad máxima de 1 Mb/s es más que suficiente para la mayoría de aplicaciones de campo. En la ruta de montaña, con el módulo alimentado desde un powerbank y conectado a un Arduino Nano, estuve leyendo tramas CAN durante unas seis horas sin interrupciones. El consumo de 5 mA en operación es razonable, y el modo standby a 1 μA resulta muy útil si tu proyecto funciona con batería y necesita periodos de reposo entre lecturas.
La librería mcp2515 del gestor de Arduino funciona sin sobresaltos. En unos minutos tienes el módulo inicializado y leyendo tramas. Eso sí, el manejo de filtros y máscaras para seleccionar las tramas que te interesan requiere leer la documentación del chip con calma; no es intuitivo a la primera.
En cuanto a distancia, a 1 Mb/s los 40 metros que indica la ficha son realistas con cable trenzado de calidad. He llegado a tirar unos 60 metros a 125 kb/s (velocidad típica de redes CAN automotrices) sin pérdida de tramas, usando cable apantallado y conectores bien crimpados. A menor velocidad, mayor distancia, como dicta el estándar.
La temperatura operativa de -40°C a 85°C cubre de sobra las condiciones que te vas a encontrar en la península. Lo he usado en enero a primera hora de la mañana con heladas y en pleno agosto bajo el sol, y el módulo no ha dado problemas de estabilidad térmica.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Resistencia de 120Ω integrada: elimina un componente externo y simplifica el montaje, especialmente en instalaciones donde el acceso es complicado.
- Bajo consumo en standby: fundamental para proyectos alimentados por batería o panel solar en ubicaciones remotas.
- Compatibilidad amplia: funciona con Arduino, PIC, STM32 y cualquier micro con interfaz SPI. La librería de Arduino está madura y bien documentada.
- Rango térmico amplio: -40°C a 85°C cubre cualquier escenario real en campo sin necesidad de protección adicional.
- Precio contenido: para lo que ofrece, la relación coste-prestación es difícil de superar.
Aspectos mejorables:
- Alimentación solo a 5V: sería deseable una versión que acepte 3.3V directamente para evitar niveladores con placas modernas.
- Sin protección contra sobretensiones en las líneas CAN: en entornos automotrices reales, los picos de tensión son frecuentes. Un TVS diodo en las líneas H y L habría sido un buen añadido.
- El conector del bus CAN suele venir como pads para soldar cable: un terminal de tornillo o un conector JST habría facilitado las conexiones y desconexiones repetidas en campo.
- Documentación del fabricante escasa: dependes de la comunidad y de los datasheets de Microchip para profundizar en la configuración de filtros y máscaras.
Veredicto del experto
El módulo MCP2515 con TJA1050 es una solución honesta y funcional para quien necesita a una red CAN sin complicarse con diseño de capa física. No es el producto más refinado del mercado, pero cumple con lo que promete y lo hace de forma fiable. Para proyectos de diagnóstico OBD2, redes de sensores distribuidos o automatización con Arduino, es una elección sensata.
Mi consejo: si vas a usarlo en un vehículo, protege las líneas CAN con un fusible y considera añadir diodos TVS si el entorno eléctrico es ruidoso. Para instalaciones fijas con cable largo, usa cable trenzado apantallado y conecta la malla a tierra en un solo punto para evitar bucles. Y si tu proyecto va a estar en intemperie, mete el módulo en una caja estanca con pasacables; la electrónica no perdona la condensación.
En resumen, un módulo que cumple su función sin pretensiones y que merece un hueco en el cajón de componentes de cualquier maker o técnico que trabaje con redes CAN.
