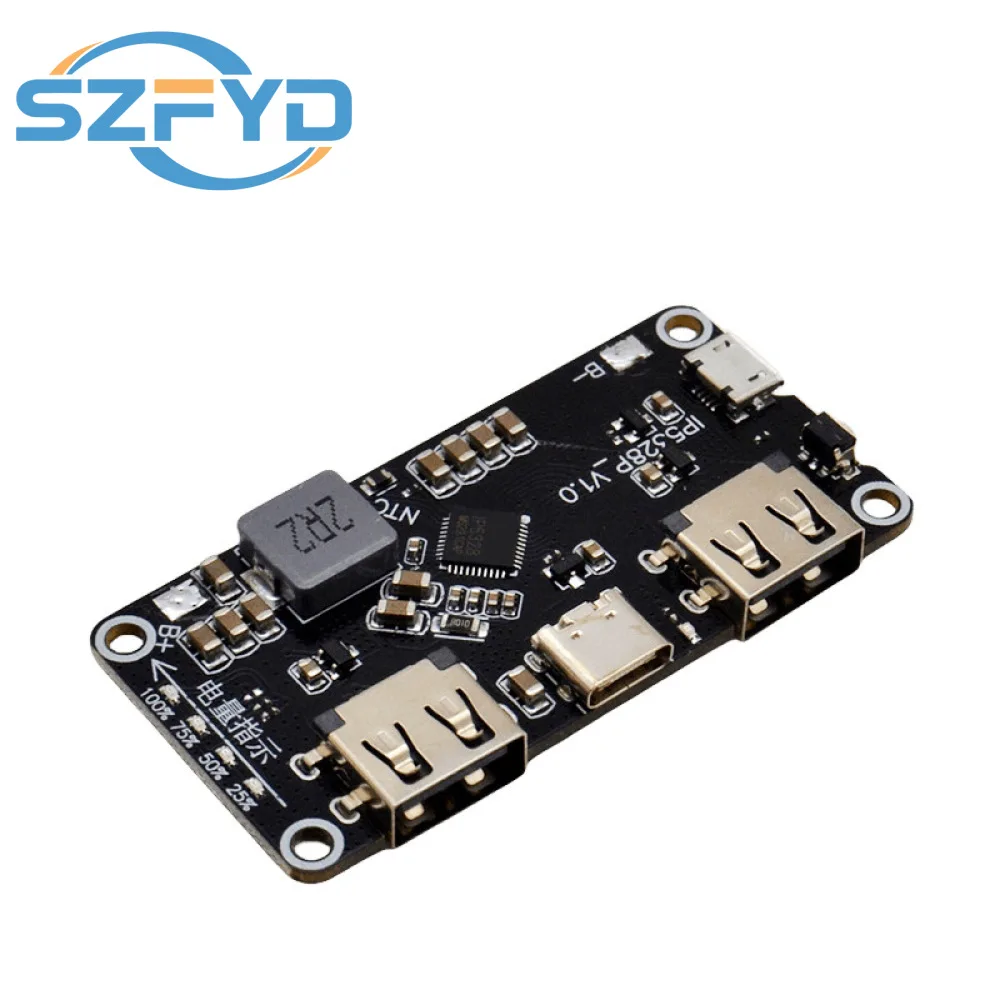

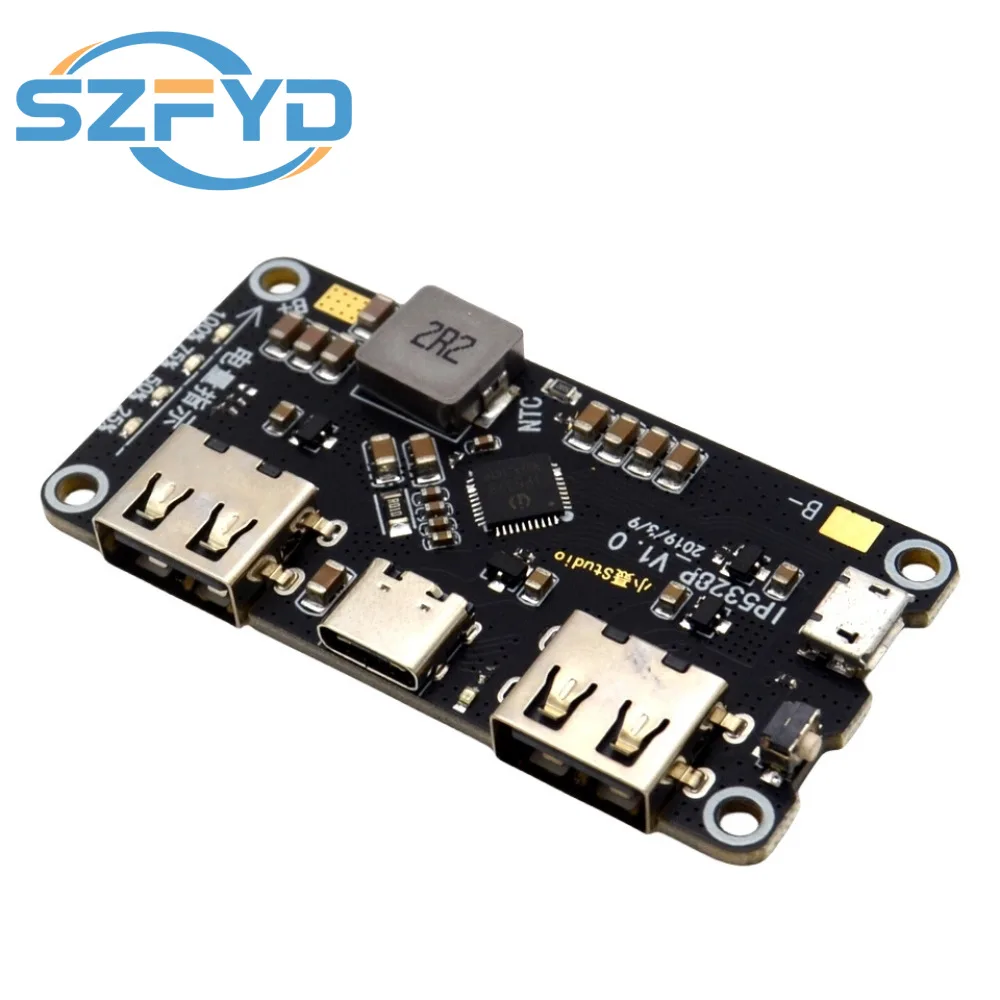

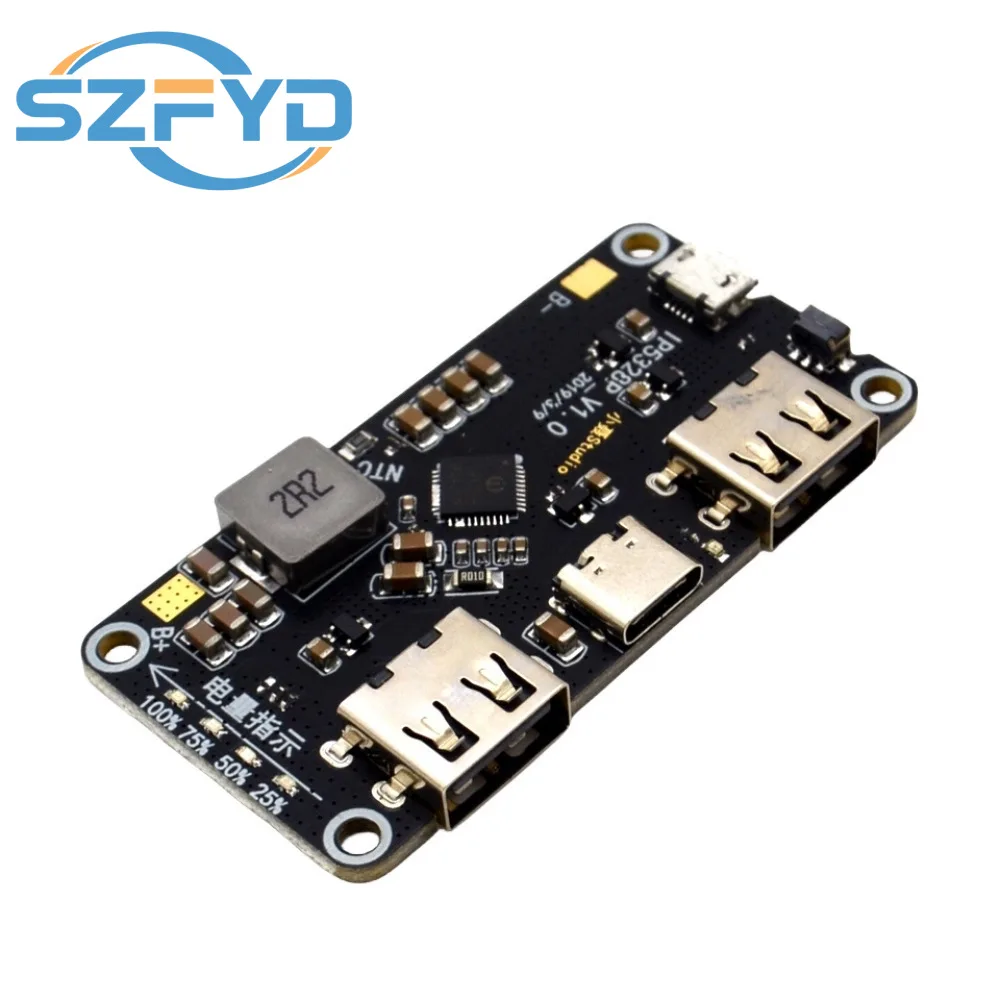

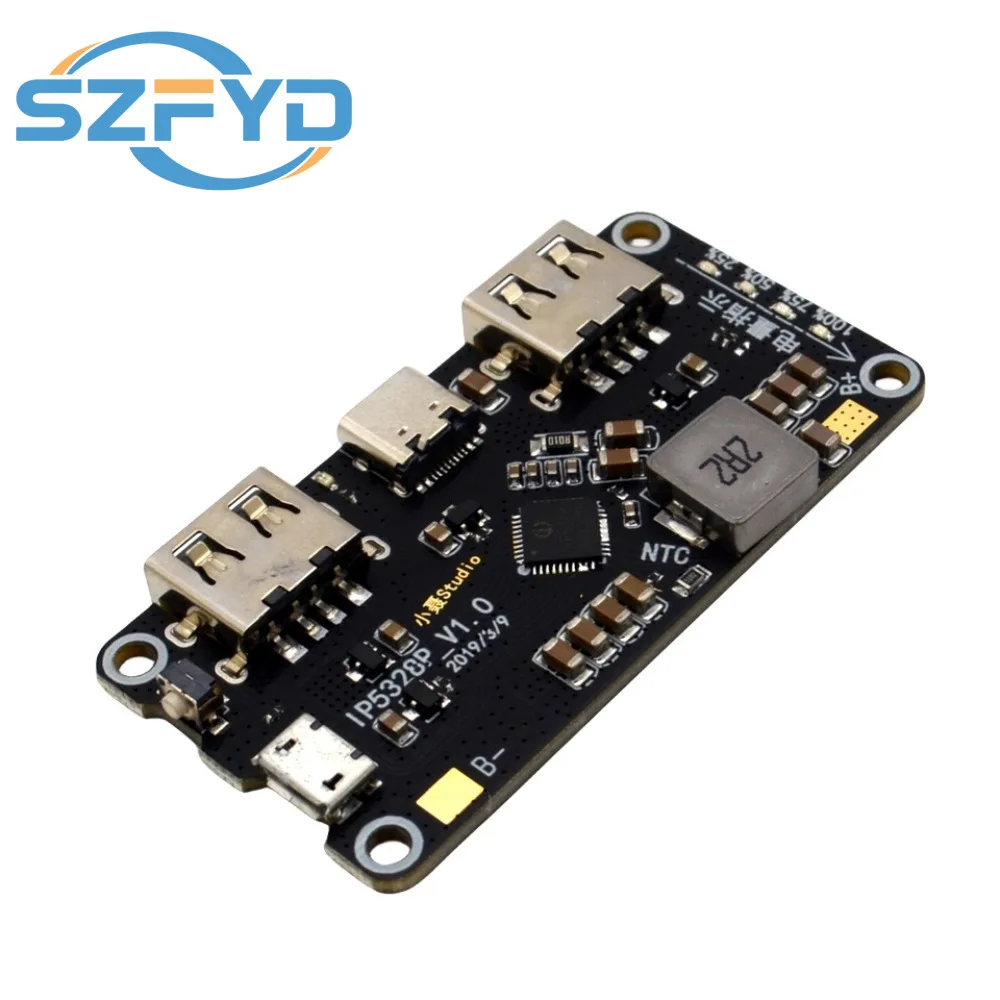

Módulo de carga rápida bidireccional IP5328P, convertidor de refuerzo de 3,7 V a 5V/9V/12V para banco de energía, carga y descarga DIY

IP5328P carga Po módulo de interruptor de carga rápida bidireccional de la potencia de la placa base móvil 3,7 V impulso 5V9V12V

Conjunto británico que utiliza soluciones IP5328P de núcleo de energía móvil, cuatro placas doradas, diseño optimizado, soporte para múltiples protocolos de carga rápida, carga rápida bidireccional de 18 W, puede admitir un puerto de carga total 4: 2 interfaces de salida USB-A, una interfaz USB-C, Interfaz Micro USB, cuatro interfaces admiten carga rápida, dónde dos admiten puertos USB-A QC3.0, FCP, AFC, MTK, potencia de salida de carga rápida SFCP de hasta 18W;soporte de Apple, Samsung, BC1.2 acuerdo.El puerto USB-C admite carga rápida bidireccional USB PD, compatible con entrada de carga rápida FCP, AFC, SFCP y salida de carga rápida QC3.0, FCP, AFC, MTK, SFCP.MicroUSB admite entrada de carga rápida FCP, AFC, SFCP.

Parámetros del módulo del producto:

Tamaño: 65 mm * 32,5 mm de diámetro del orificio cuadrangular delgado 3 mm

Interfaz de salida: USBA + USBA + TYPE-C admite salida de carga rápida (consulte la especificación del protocolo de carga rápida)

Una interfaz de entrada: MICRO + TYPE-C admite entrada de carga rápida (consulte la especificación del protocolo carga rápida)

Tipo de batería: 3.Batería de 7 V (montaje de batería de litio o 18650) Paralelo único, la capacidad no está limitada, cuanto mayor sea la capacidad de carga y el tiempo de descarga, agregue la placa de protección de seguridad de la batería, la placa tiene puntos positivos y negativos, la batería no puede ser entonces invierta o queme la placa base a su peligro.!!

Indicación de carga rápida: indicador de carga rápida de alto voltaje de entrada y salida

Eficiencia de conversión: 95% de eficiencia (la eficiencia energética de diferentes voltajes varía) Detalles Ver las especificaciones han introducido

Presione la tecla: la tecla tiene una duración de más de 60 ms, pero menos de 2 segundos, es decir, una operación de pulsación corta, abre y la salida de la luz indicadora de la batería del refuerzo, presione prolongadamente 10 segundos para restablecer todo el sistema, las pulsaciones de teclas de menos de 30 ms no tendrán ninguna respuesta.

Teléfono en la función de detección automática:

Teléfono IP5328P en la detección automática, despierta inmediatamente desde el modo de espera, el impulso de 5 V para cargar el teléfono abierto, guarda la operación de las teclas, sin programas de soporte de teclas.

Descripción funcional:
Bloqueo y activación por subtensión
Batería IP5328P al primer acceso, independientemente de cuánto voltaje de la batería, el chip está bloqueado, el bit menos significativo parpadeará la lámpara de carga 4
Tiempos rápidos; cuando no está en estado de carga, si el voltaje de la batería es demasiado bajo para activar un apagado de baja potencia, IP5328P entrará en un estado bloqueado.
En el estado bloqueado, para reducir el consumo de energía estática, IP5328P no tenía ninguna función de detección de inserción de teléfono que no se pueda activar con un botón.esto
Cuando la acción del botón no se puede activar la salida de refuerzo, pero la luz de encendido parpadeará cuatro veces el mensaje de nivel más bajo.
En el estado bloqueado, es necesario ingresar al estado de carga para activar las funciones del chip.
Cargando
IP5328P tiene una estructura de interruptor síncrono constante, los sistemas de gestión de batería de litio recargable de voltaje constante admiten.Puede adaptar automáticamente diferentes cargas.
Especificaciones de presión.
Cuando el voltaje de la batería es inferior a 3 V, 250 mA usando carga lenta; cuando el voltaje de la batería es superior a 3 V, la entrada se carga de corriente constante, el extremo de carga máximo de la batería
Corriente eléctrica 5,0 A; cuando el voltaje de la batería se establece cerca del voltaje de la batería, carga de voltaje constante; fin de la carga cuando la corriente de la batería es inferior a aproximadamente 300 mA y eléctrica.
Cuando el voltaje de la batería está cerca del voltaje constante, la carga se detiene.Después de completar la carga, si el voltaje de la batería es inferior a 4,1 V, la batería vuelve a estar cargada.
Conmutador IP5328P que utiliza técnicas de carga, la frecuencia de conmutación es de 500 kHz.Carga de entrada ordinaria de 5 V, potencia de entrada máxima de 10 W; entrada de carga rápida
Durante la carga, la potencia máxima de entrada es de 18W.Fin de la corriente de carga máxima de la batería de hasta 5,0 A, la eficiencia de carga máxima del 94 %, el tiempo de carga se puede acortar a 3/4.
IP5328P automáticamente la corriente de carga, el adaptador para adaptarse a diferentes capacidades de carga.
IP5328P no admite la misma carga y descarga de la misma manera, el estado de carga y descarga del puerto de salida está cerrado para evitar daños al dispositivo de carga de alto voltaje que se ingresa.
Impulser
IP5328P admite salida de alto voltaje integrada de los sistemas de conmutación síncrona, para admitir un amplio rango de voltaje de salida de 5 V ~ 12 V, negativo
Capacidades de carga de 5V-3.1A, 7V-2,4A, 9V-2,0A, 12V-1.5A.Frecuencia de conmutación 375 KHz.Arranque suave incorporado
Función para evitar la corriente de entrada en caso de falla de arranque causada por exceso, protección contra sobrecorriente de salida integrada, cortocircuito, sobretensión, sobretemperatura,
Para garantizar un funcionamiento estable y confiable del sistema.
