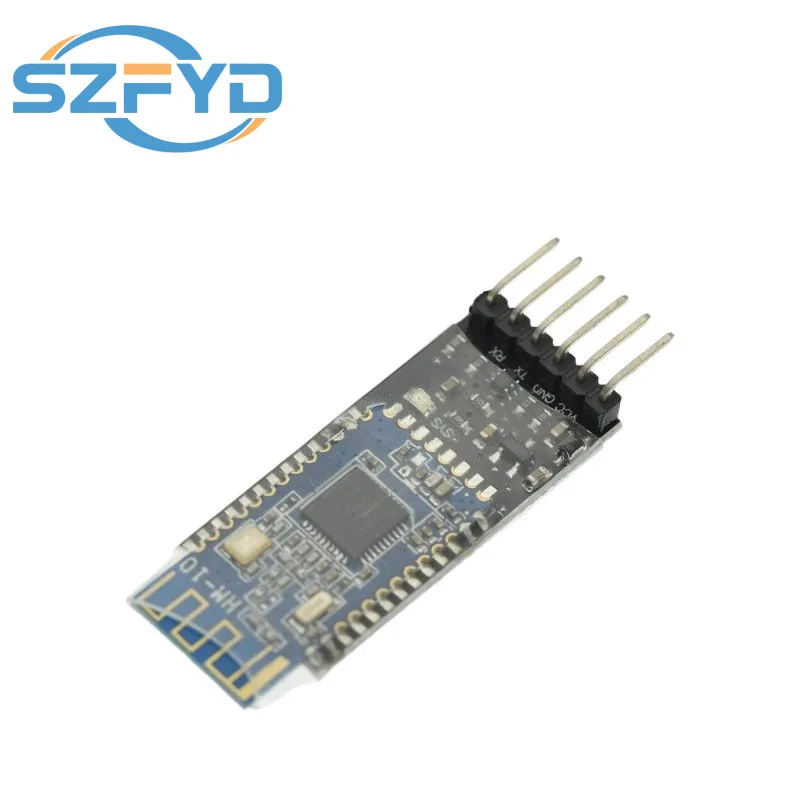

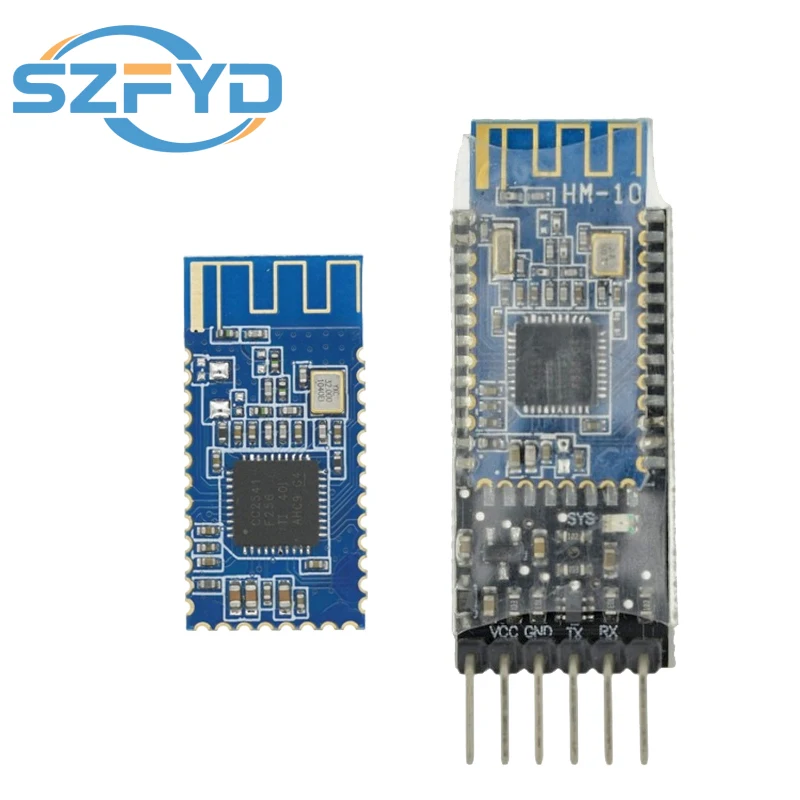

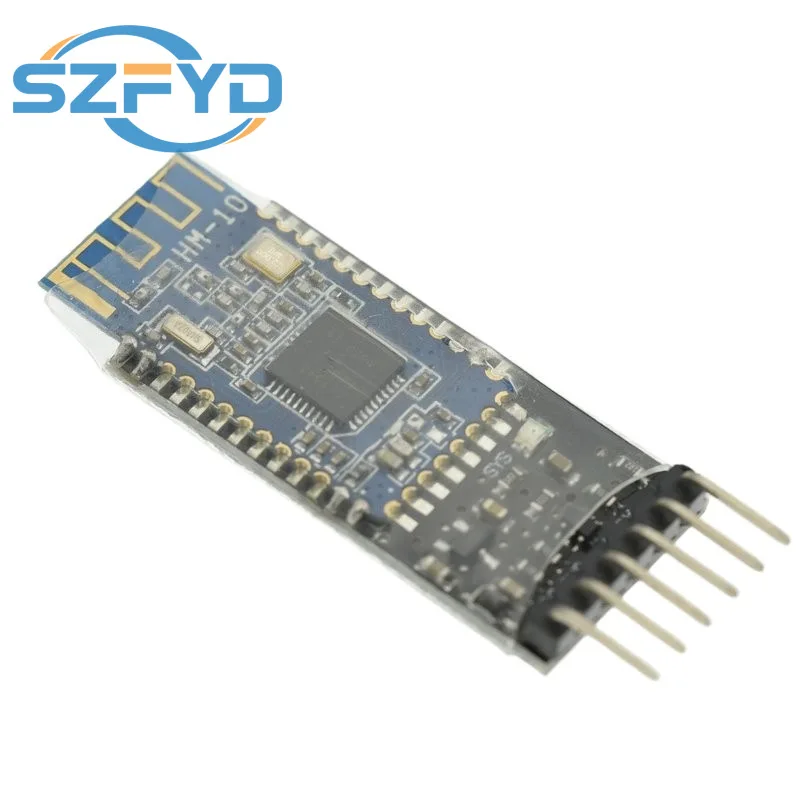

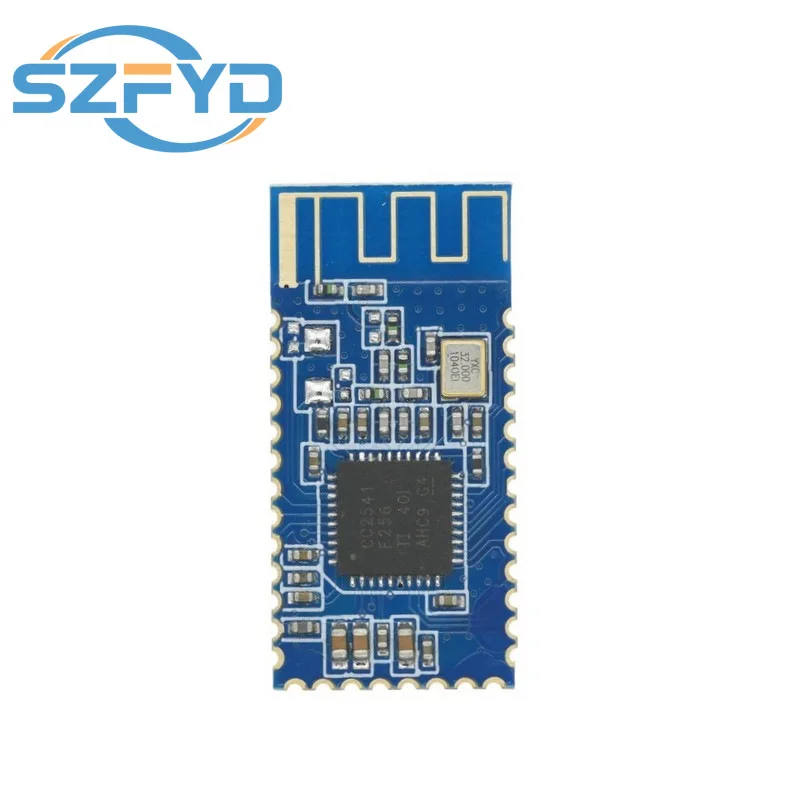

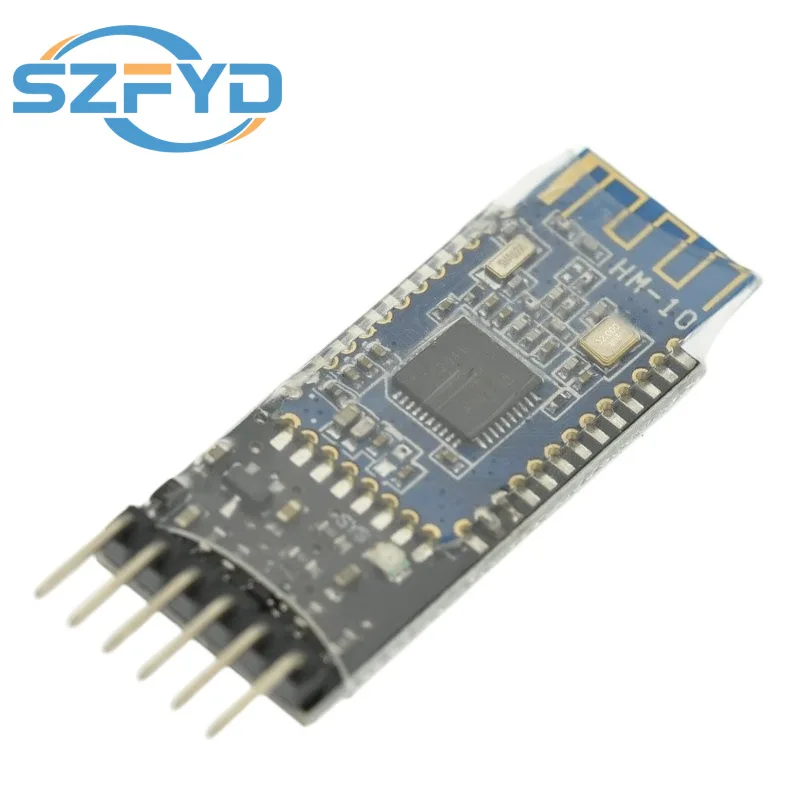

Módulo compatible con Bluetooth HM-10 BLE 4,0: para Arduino y iOS, CC2540/CC2541, Compatible con HM-11
0,99 € 6,61 €
Selección del modelo
Color
Introducción del producto
Módulo Bluetooth 4.0.La conexión entre la interfaz del módulo BTV4 y el microordenador de un solo chip solo requiere
Cuatro cables: 5V (VCC) GND TXD RXD
Ventajas de este módulo:
Está equipado con un circuito de conversión de nivel lógico en su interior.No es necesario convertir el nivel de 5 V al nivel de 3,3 V externamente
2.El puerto de entrada de alimentación está equipado con un circuito anti-reversa.Evite el problema del desgaste del módulo causado por enchufar accidentalmente la fuente de alimentación al revés.
Primero, confirme si el módulo Bluetooth del hardware del teléfono Android es compatible con Bluetooth 4.0 (módulo de hardware del teléfono)
Si no es compatible, incluso si el software se realiza correctamente, ¡no se conectará!
2.Actualice el sistema a la versión 4.3 o posterior
3.El HMBLEComAssistant.rar en el paquete de datos se puede utilizar para probar el envío y la recepción.
----La configuración del módulo HM-10 requiere un dispositivo USB a TTL.No compatible de forma inalámbrica
¡Todas las configuraciones son correctas!(Porque después del emparejamiento inalámbrico, los datos se transmitieron directamente).--
Cuando no está emparejado y conectado al dispositivo remoto, el LED parpadea lentamente.EN este momento, se puede utilizar AT
Los comandos se utilizan para configuraciones relacionadas con módulos.
2.El módulo HM-10 solo puede reconocer todos los comandos AT mayúsculas y no admite minúsculas ni cajas mixtas.
Método de coescritura.
3.La velocidad en baudios predeterminada de fábrica es 9600 8n1
Configuración de la máquina esclava:
Una vez completadas la configuración AT+BAUD0//9600, se debe cortar la energía y reiniciar el sistema para que surta efecto.
AT+NOMAC
AT+PASS000000// debe ingresar al menos 6 dígitos
AT+TIPO1
AT+ROLEO
Configuración del host:
Una vez completadas la configuración AT+BAUD0//9600, se debe cortar la energía y reiniciar el sistema para que surta efecto.
AT+NOMAC
AT+PASS000000// debe ingresar al menos 6 dígitos
AT+TIPO1
AT+ROL1
