Introducción al módulo

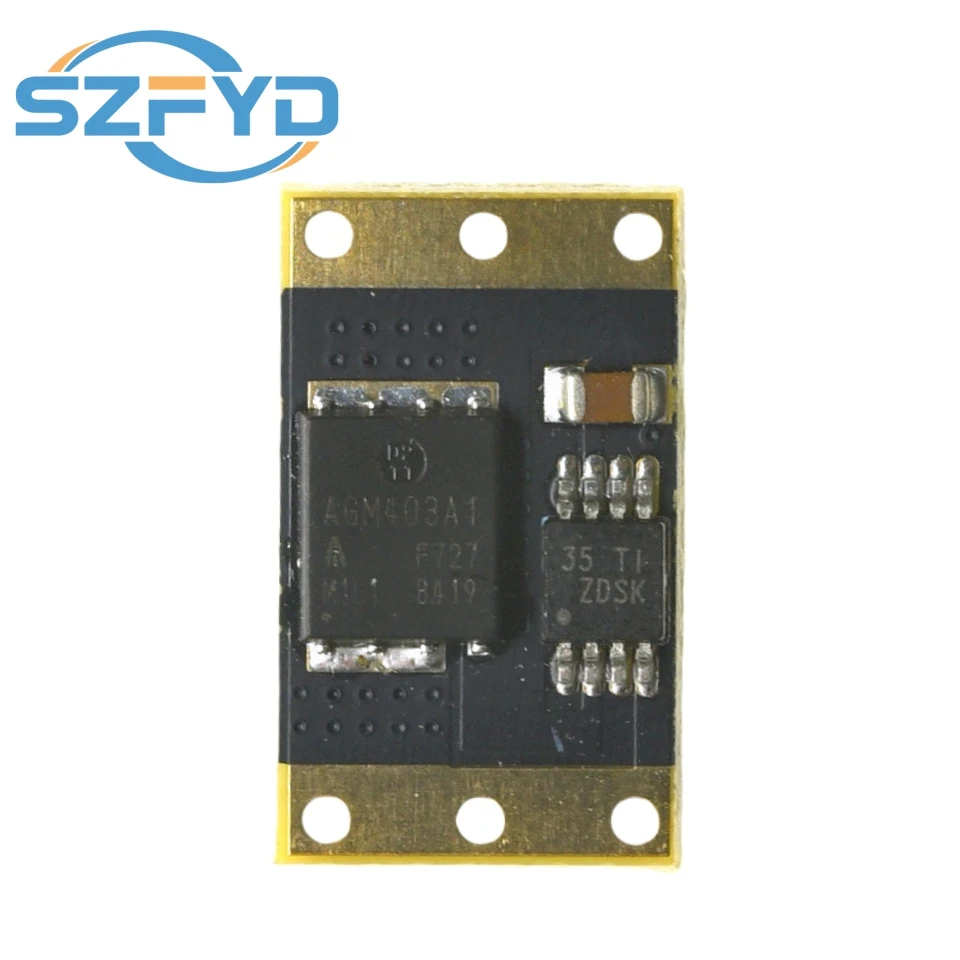

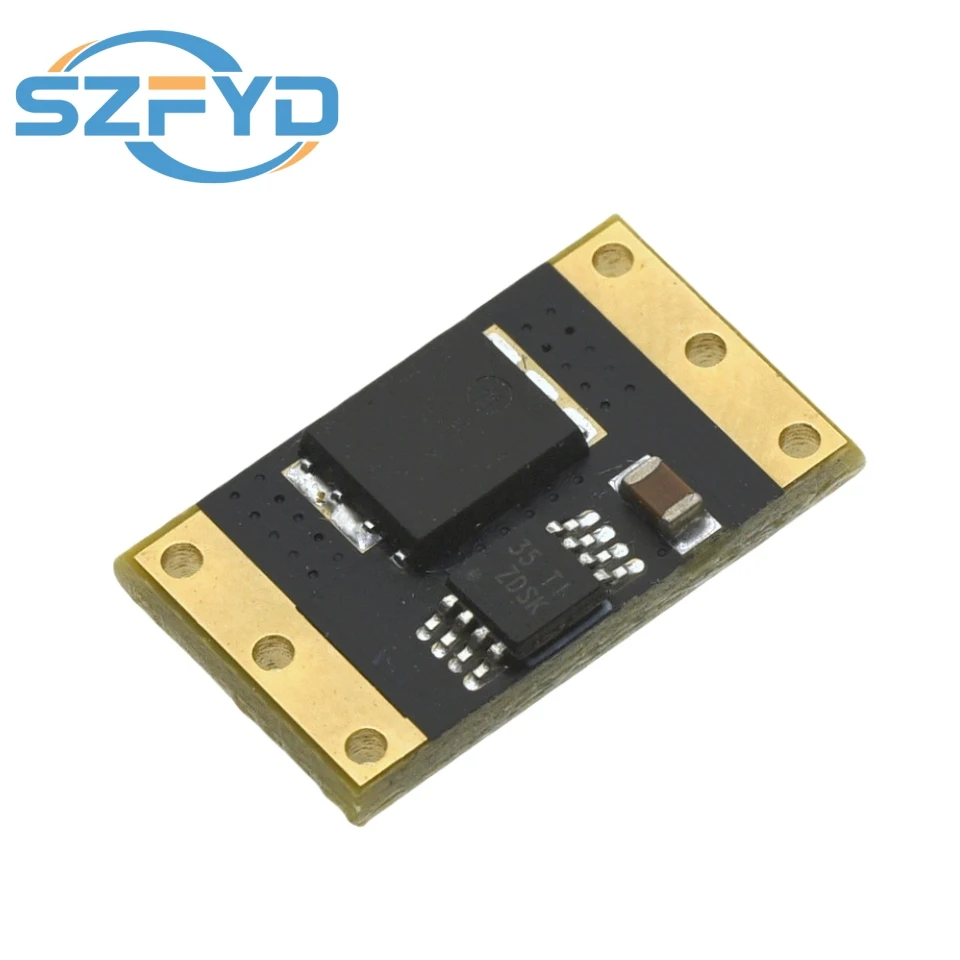

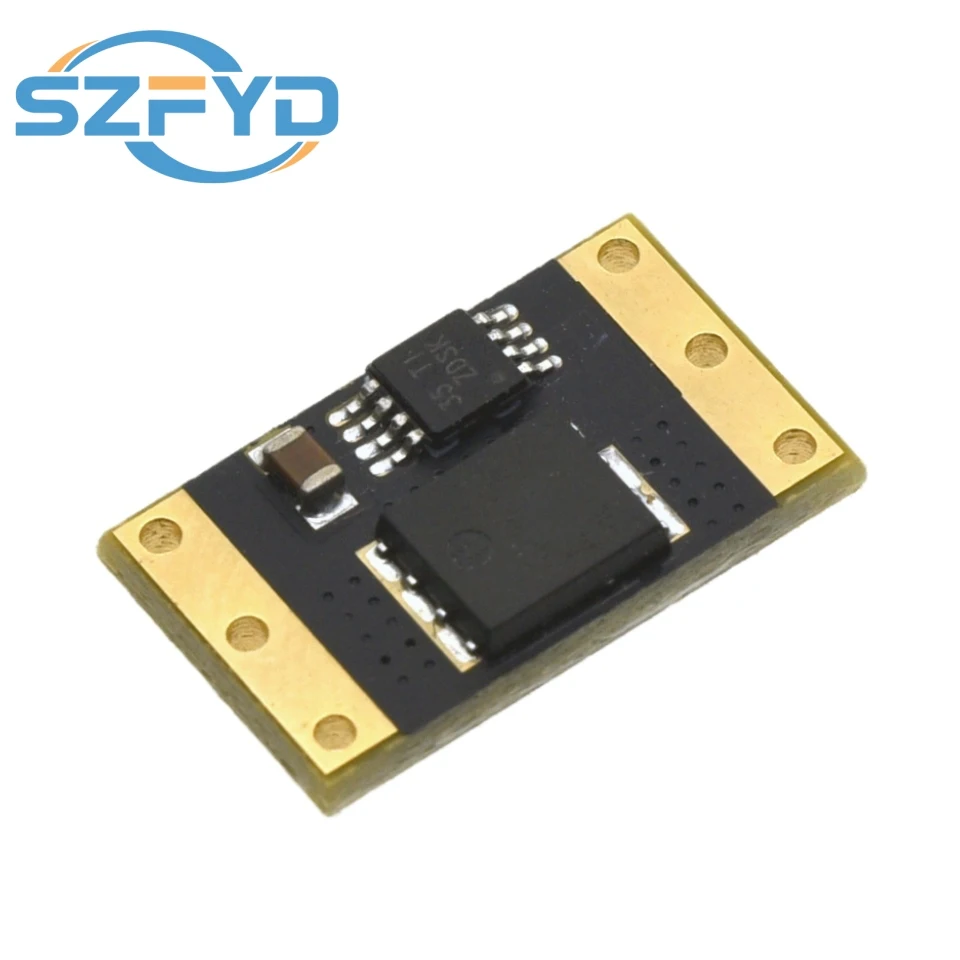

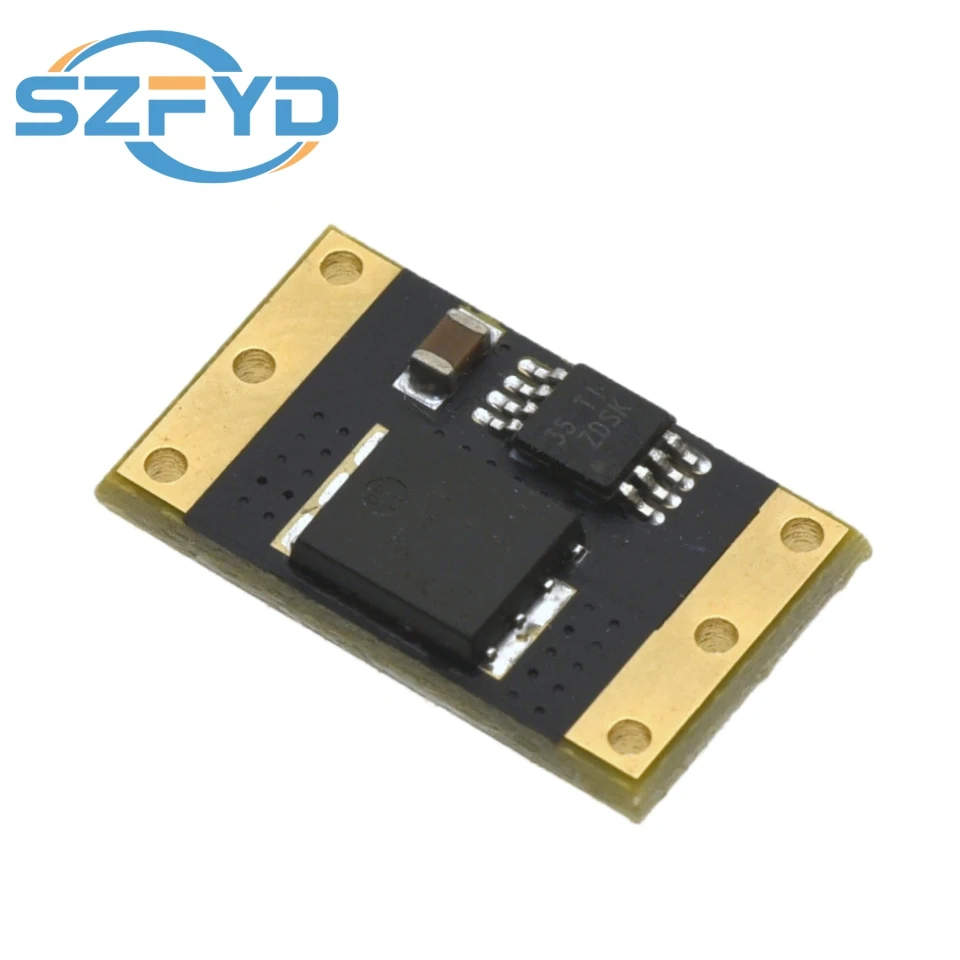

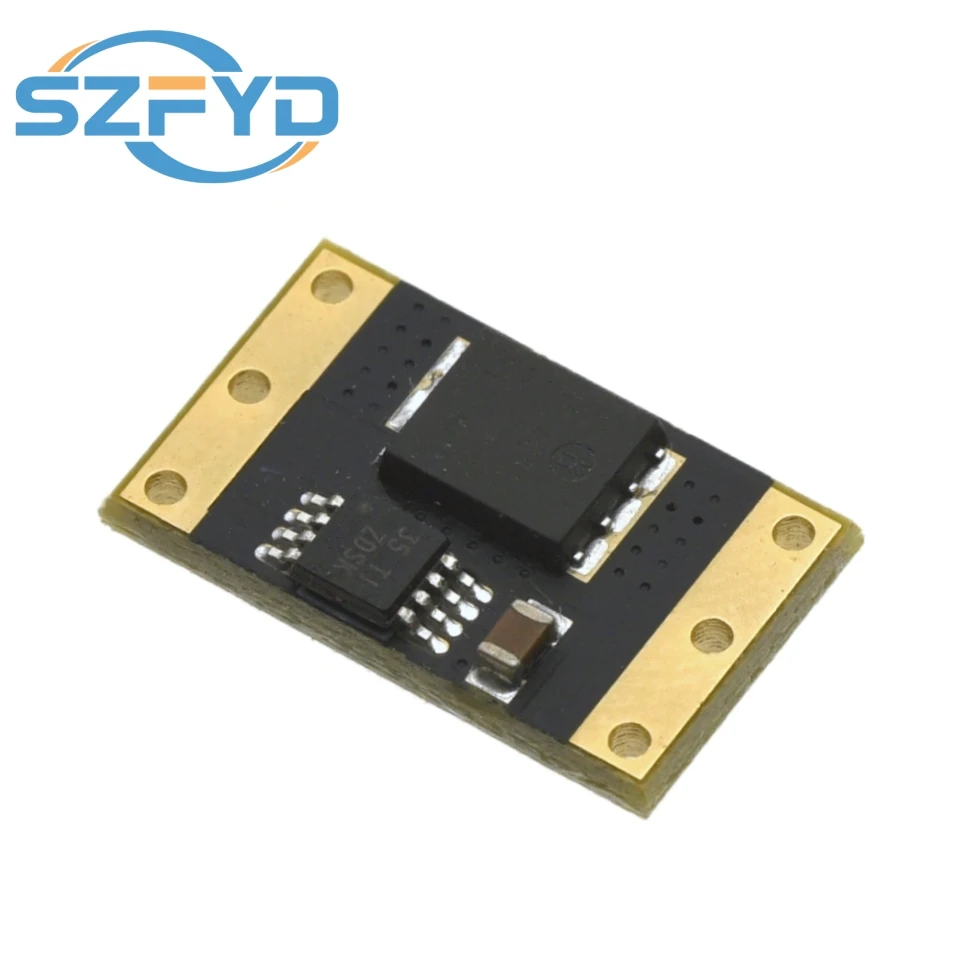

El módulo de diodo ideal XL74610L es un rectificador de diodo ideal que reemplaza la solución XL74610.Del mismo modo, la ventaja única de este mecanismo radica en no tomar la conexión a tierra como referencia y adoptar un MOS de baja resistencia interna de aproximadamente 3,3 mΩ.Cuando se opera con alta corriente, la caída de voltaje es pequeña, lo que evita la caída de alto voltaje de 0,7 V de los diodos normales.La reducción de la caída de voltaje también reduce significativamente la generación de calor.Cuando un Schottky de 0,3 V funciona a una corriente de 10 A, su consumo de energía de disipación de calor es de 3 W.Se mide que el diodo ideal XL74610L funciona a una corriente de 10 A, con una caída de voltaje de aproximadamente 50 mv y un consumo de energía de disipación de calor de aproximadamente 0,5 W.
Introducción de parámetros
Voltaje de funcionamiento: 1,5 V-36 V
Corriente de trabajo:
12V 25°C sin disipación de calor mide 15A ((Prueba de funcionamiento de larga distancia de 15A durante 30 minutos)
12V 25°Disipador de calor C + refrigeración por aire 30A (prueba de funcionamiento de larga distancia de 30A durante 30 minutos)
También se acepta disipación de calor teórica a 50 A o superior, pero está limitada por las condiciones de disipación de calor a 30 A o más.
Sin prueba de funcionamiento a larga distancia
Corriente estática: 0ma (aún habrá corriente en estado sin carga, cuando la carga esté en estado de suspensión, etc.)
Método de posicionamiento: Fijado por soldadura
Tamaño del módulo: 17*10*3 mm (medido manualmente)
Nota:
1.Como el módulo fue diseñado inicialmente sin necesidad de una tierra común, no se pueden agregar diodos ni condensadores de salida a la placa.Por lo tanto, los usuarios pueden agregar TVS y condensadores de entrada/salida de acuerdo con sus requisitos de uso durante el uso (generalmente no es necesario si no están seguros de si los deben agregar).
2.Cuando el módulo está descargado o la corriente de carga es extremadamente pequeña, la caída de voltaje es de aproximadamente 0,3 V.Sólo cuando la corriente de carga exceda los 10 mA (prueba de voltaje de 12 V) la caída de voltaje disminuirá significativamente y estará relacionada con el tamaño actual.
3.Dado que no es necesario conectar el módulo a tierra durante el funcionamiento, tiene ventajas obvias sobre los módulos que requieren conexión a tierra.Se puede conectar directamente en serie en el circuito como un diodo y la corriente de trabajo estática es 0.Sin embargo, también existen desventajas.Si su producto es sensible a los siguientes puntos, entonces este módulo no es adecuado
(1) El módulo es altamente sensible a las fluctuaciones en el voltaje de salida.Durante el funcionamiento, existe un cierto período en el que la caída de voltaje es superior a 0,3 V, pero generalmente no supera los 0,7 V.Este período es muy corto y representa aproximadamente el 2% de todo el tiempo de trabajo.Es decir, después de trabajar durante unos 100 segundos, habrá aproximadamente 2 segundos cuando la caída de voltaje sea superior a 0,3 V. Sin embargo, cada vez que la caída de presión es relativamente grande, está dentro de los 40 ms.
(2) La corriente de trabajo es inferior a 10 mA y es sensible a las fluctuaciones de voltaje (no puede aceptar fluctuaciones de voltaje de alrededor de 0,4 V, aunque la medición real es 0,3 V).
(3) Para evitar el reflujo, habrá un pequeño paso de corriente.Es decir, cuando conecta el puerto de salida a la fuente de alimentación de entrada, el puerto de entrada del módulo puede medir el voltaje, pero la corriente que puede pasar es muy pequeña.Los dispositivos con corrientes de carga ligeramente mayores pueden reducir este voltaje.
(4) No es aplicable a dispositivos como microcomputadoras de un solo chip que funcionan con corrientes muy pequeñas.
(5) No puede reemplazar el diodo de rueda libre en una fuente de alimentación conmutada, pero puede usarse para evitar el reflujo.
