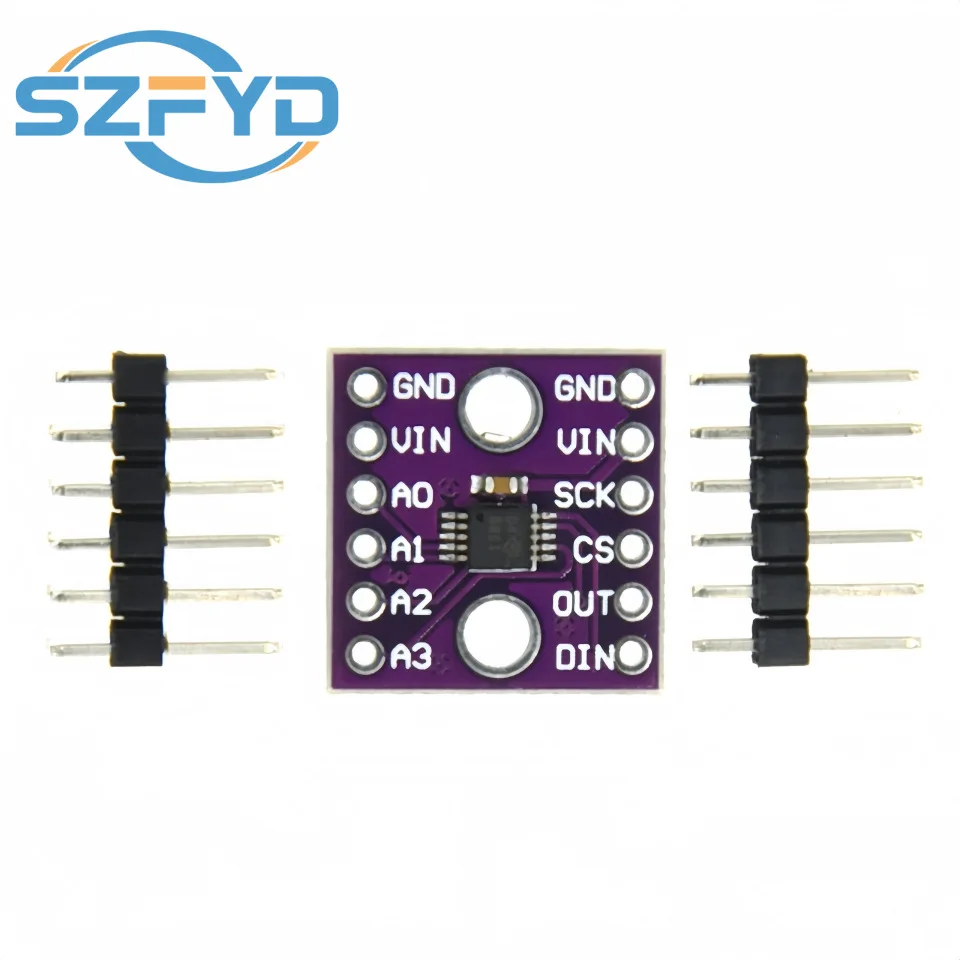

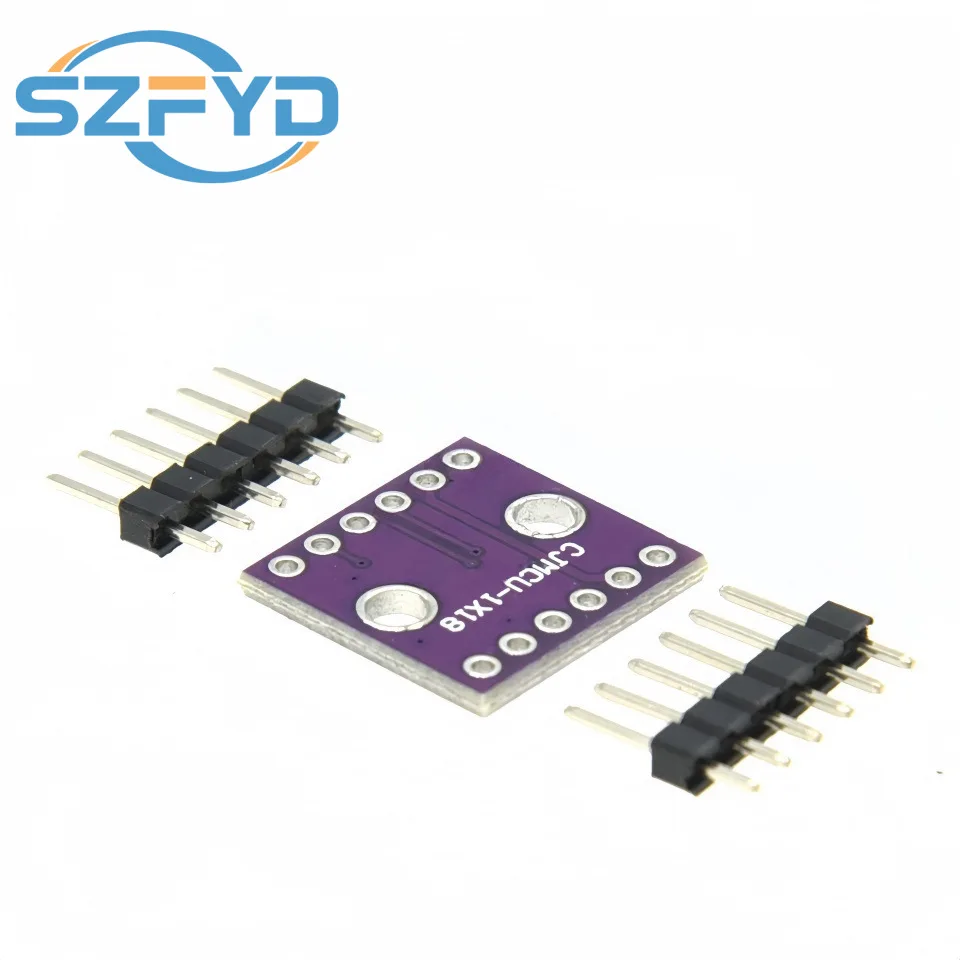

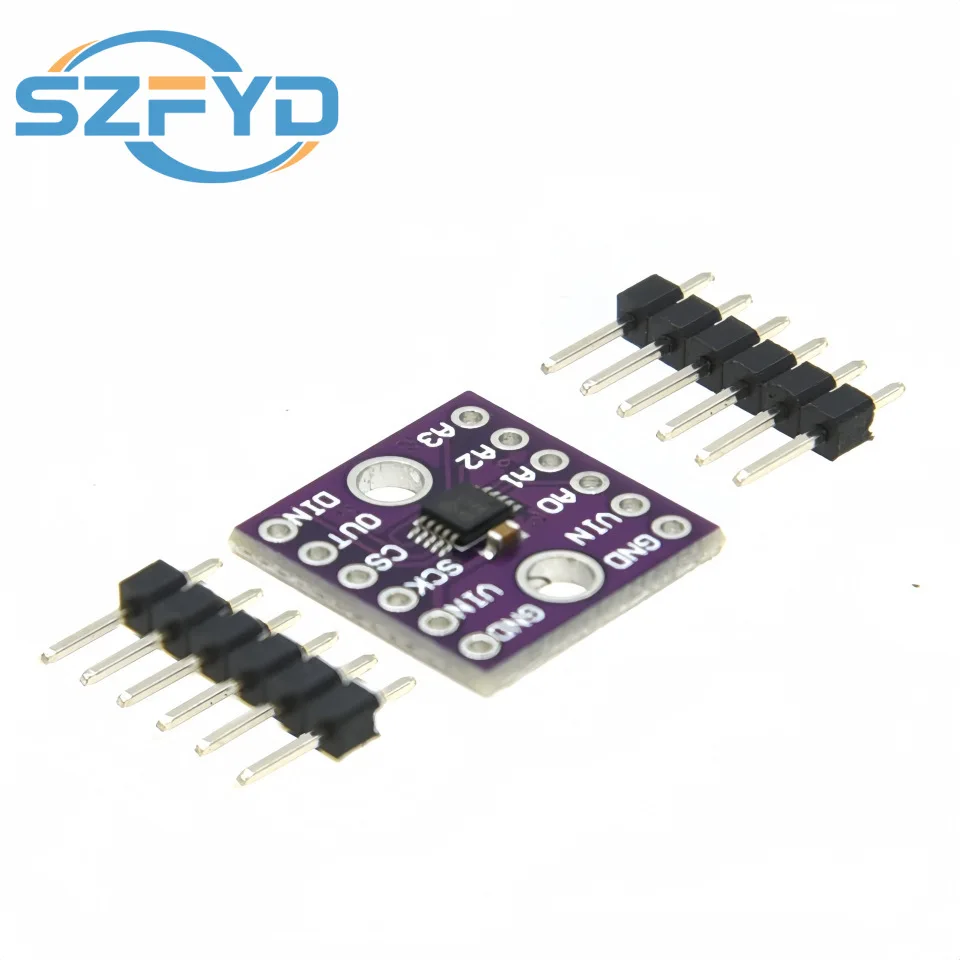

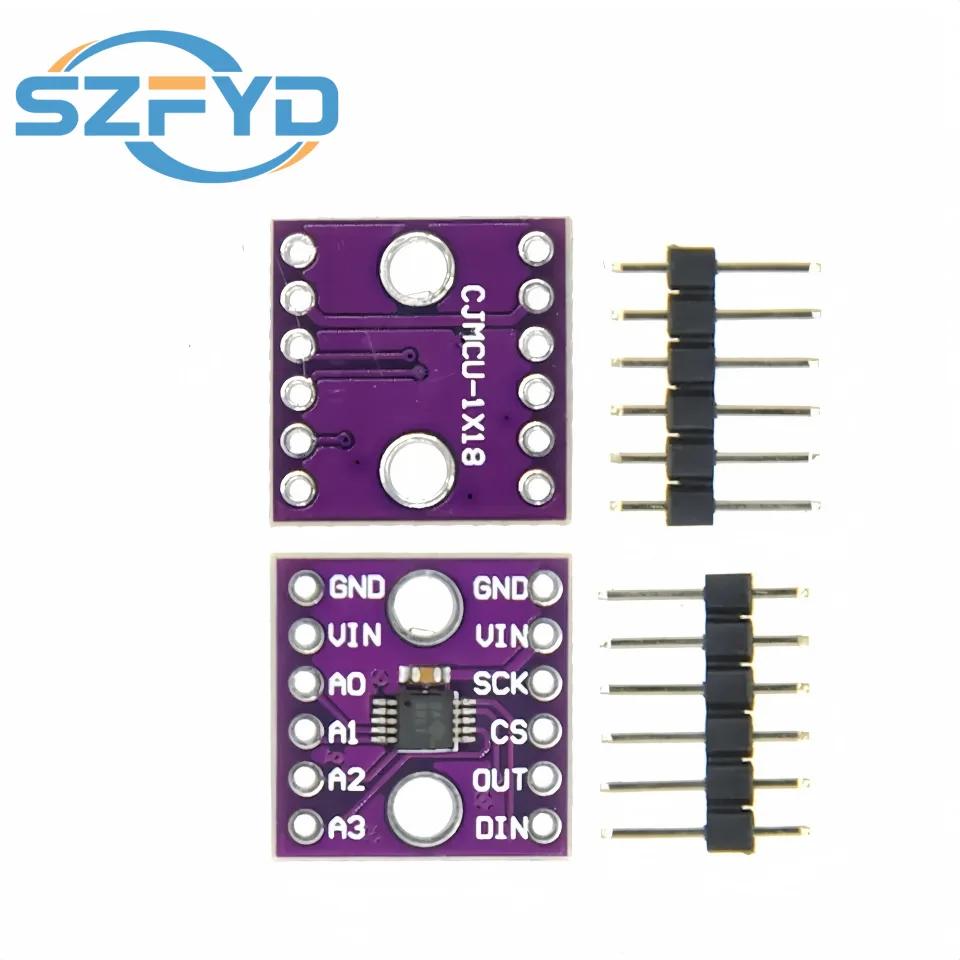

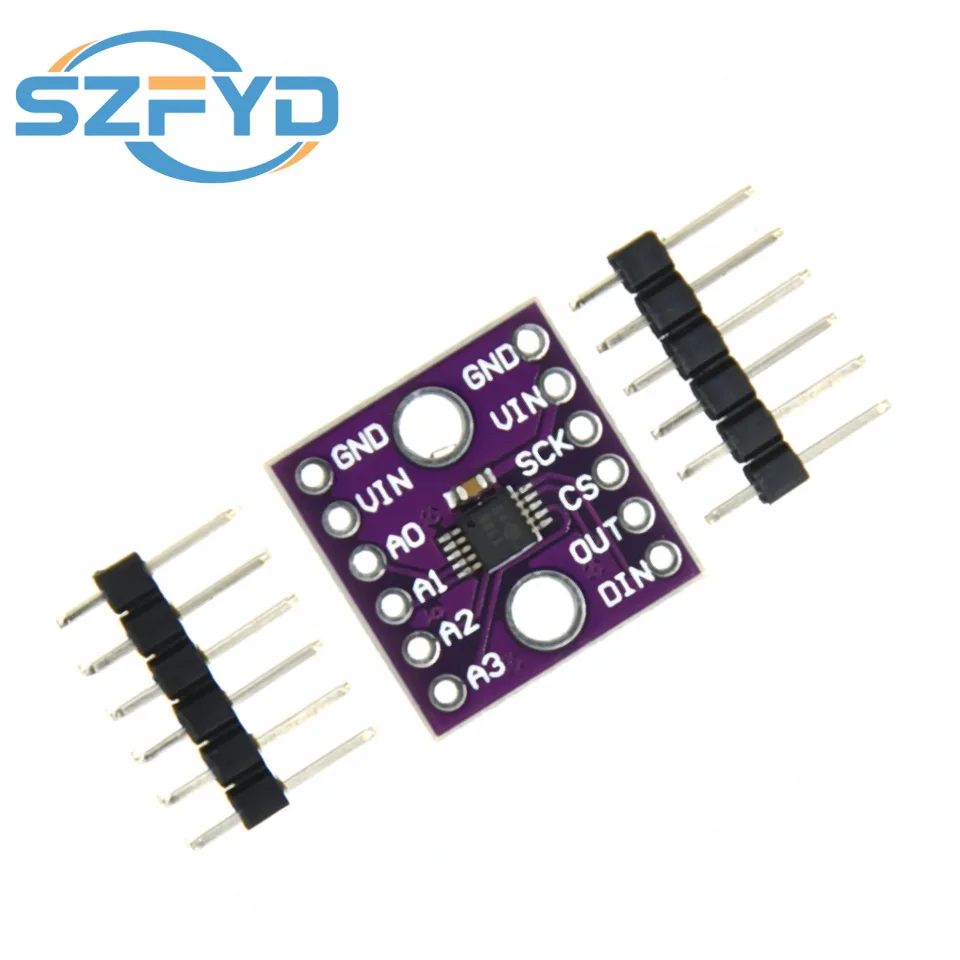

Módulo conversión ADC 16 bits ADS1118 SPI para Arduino

Análisis general del producto

He montado varios convertidores ADC en proyectos de campo, y este módulo basado en ADS1118 me encaja especialmente cuando necesito convertir señales de sensores con bastante margen de precisión en un sistema que ya trabaja con microcontrolador e interfaz SPI. En maniobras o rutas donde el “ruido” operativo es lo normal (vibración del vehículo, cambios térmicos, cableado largo en condiciones húmedas), la clave suele estar en cómo encadenas el sensor, el acondicionamiento de señal y el ADC.

El formato de módulo, por tamaño y por enfoque a prototipar, tiene una ventaja clara: integras una medición relativamente fina sin montar un circuito analógico completo desde cero. En mi caso lo he usado como front-end para medición de tensiones de baja magnitud y también para señales que salen de puentes resistivos y transductores con salida en voltaje, siempre cuidando el rango de entrada y la referencia.

Calidad de materiales y construcción

Aquí no espero robustez “de equipamiento táctico” en el sentido físico (resistencia a golpes, sellado IP, conectores industriales), porque estos módulos típicamente van orientados a electrónica de prototipo. Aun así, sí se nota que está pensado para durar lo razonable dentro de un proyecto: la placa es pequeña, la electrónica va montada con seriedad y el conjunto suele permitir un cableado ordenado.

Lo que sí vigilo siempre en este tipo de módulos es el acople eléctrico:

• Si lo metes en una caja con otros elementos (alimentación, convertidores DC-DC, emisores), el layout del sistema manda. El ADC es sensible a transitorios; si hay conmutaciones cerca, aparecen picos y lecturas “bailando”.
• Los conectores y la fijación de cables son el punto débil típico en campo. En una ruta con lluvia fina o con barro, los cables sufren tirones y humedad superficial. Ahí recomiendo fundas termorretráctiles en las uniones, sujeción mecánica (bridas o agarres) y, si puedes, pasa-cables en la carcasa.

También me parece importante el manejo térmico. En condiciones de sol fuerte y luego sombra (típico en desplazamientos), cualquier deriva por temperatura afecta más cuanto más trabajas en rangos pequeños. No es un defecto del ADC en sí, sino un hecho operativo: el sistema completo debe tener una referencia estable y un montaje que minimice gradientes bruscos.

Funcionalidad y rendimiento en campo

En rendimiento, lo que marca la diferencia del ADS1118 en este tipo de módulos es que puedes jugar con ganancia programable (PGA) y con medición en configuración diferencial, además de la comunicación por SPI para lecturas controladas.

En un escenario real, por ejemplo:

• Montaje: sensor conectado en diferencial para rechazar ruido de modo común (cableado entre casco/caja o entre puntos del sistema).
• Terreno y clima: caminata nocturna con humedad en el aire y cambios de temperatura, con el equipo metido en mochila o sujeto a una estructura.
• Problema típico: capturar cambios pequeños con estabilidad, aunque el sistema reciba interferencias por motores/luces o por rozamientos en cables.
• Resultado práctico: al seleccionar un rango/gain adecuado, reduces la probabilidad de “ir por el fondo” (mediciones saturadas) cuando hay picos, y mejoras el detalle cuando el sensor se mueve poco. El PGA te permite ajustar la escala al mundo real, donde el sensor no siempre está en el centro perfecto de tu rango teórico.

Donde más lo noto es en mediciones donde la señal útil es pequeña: por ejemplo, tensiones derivadas de celdas de medida, transductores con salida en voltaje o señales de puentes. En esos casos, una resolución efectiva sin saturar es lo que evita que tengas que hacer malabares con multiplicadores externos.

Sobre el uso prolongado, lo que espero (y conviene aprovechar) es la posibilidad de gestionar el consumo. En campo, el consumo se te convierte en límite cuando dependes de baterías durante horas: si el sistema no necesita muestrear continuamente, conviene que el microactive conversiones puntuales y el resto del tiempo mantenga reposo. En mi experiencia, esto reduce bastante el “drama” de autonomía, sobre todo cuando además tienes pantallas, radios o sensores adicionales.

Por último, SPI ayuda a la robustez del intercambio de datos dentro del sistema, pero no lo convierte en inmune al ruido: el verdadero enemigo suele ser el cableado y las masas mal referenciadas. Si el módulo está lejos del microcontrolador, usa cables apropiados, minimiza longitudes cuando sea posible y cuida el retorno de masa.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Flexibilidad para adaptar rangos gracias a PGA: facilita que la señal real caiga dentro del rango útil y no tengas saturaciones o poca resolución.
• Lectura con SPI: integración limpia con microcontroladores y control preciso del ciclo de lectura.
• Capacidad para entradas diferenciales: útil cuando el entorno mete ruido y el cableado actúa como antena.

Aspectos mejorables

• Integración física en el conjunto: como módulo de desarrollo, puede requerir mejora mecánica si lo llevas a campo (sujeción, protección contra humedad, tracción en cables).
• Diseño del sistema alrededor del ADC: incluso con un buen ADC, una mala referencia, filtrado insuficiente o fuentes de alimentación ruidosas te fastidian las mediciones. Aquí es más fácil fallar en el “periférico” que en el chip.
• Calibración y gestión térmica: si quieres estabilidad fina, necesitas procedimiento de ajuste (offset, ganancia) y, en escenarios con cambios térmicos, aplicar compensación o al menos tiempos de estabilización tras encender.

Consejos prácticos de uso y mantenimiento

• Implementa un filtrado analógico básico antes del ADC (por ejemplo, limitación de ancho de banda con un RC adecuado) para reducir picos de interferencia.
• Usa medición diferencial cuando el sensor vaya con cableado hacia una caja o estructura con riesgo de ruido.
• Mantén la masa del sistema coherente y evita corrientes de alto consumo pasando por la misma “ruta” que el retorno del sensor.
• Si vas a lluvia fina o humedad constante, protege el conjunto: caja estanca o, como mínimo, barniz/gel dieléctrico en conexiones no críticas y cierre que evite condensación.
• En mantenimiento, revisa visualmente conectores y aprietes: la degradación en campo suele empezar por mecánica antes que por electrónica.

Veredicto del experto

Lo veo como un módulo muy aprovechable para proyectos de medición precisa con un microcontrolador, especialmente cuando tu objetivo es capturar variaciones pequeñas y tienes control del rango mediante ganancia y de la calidad de la señal con entradas diferenciales. Su mayor valor aparece cuando lo integras bien en el sistema: cableado correcto, filtrado razonable, gestión de alimentación y protección mecánica. Si lo montas “a pelo” sin cuidar interferencias y referencias, no te va a perdonar; pero con una integración sólida, es una opción práctica y consistente para instrumentación en entorno real.
