Análisis general del producto

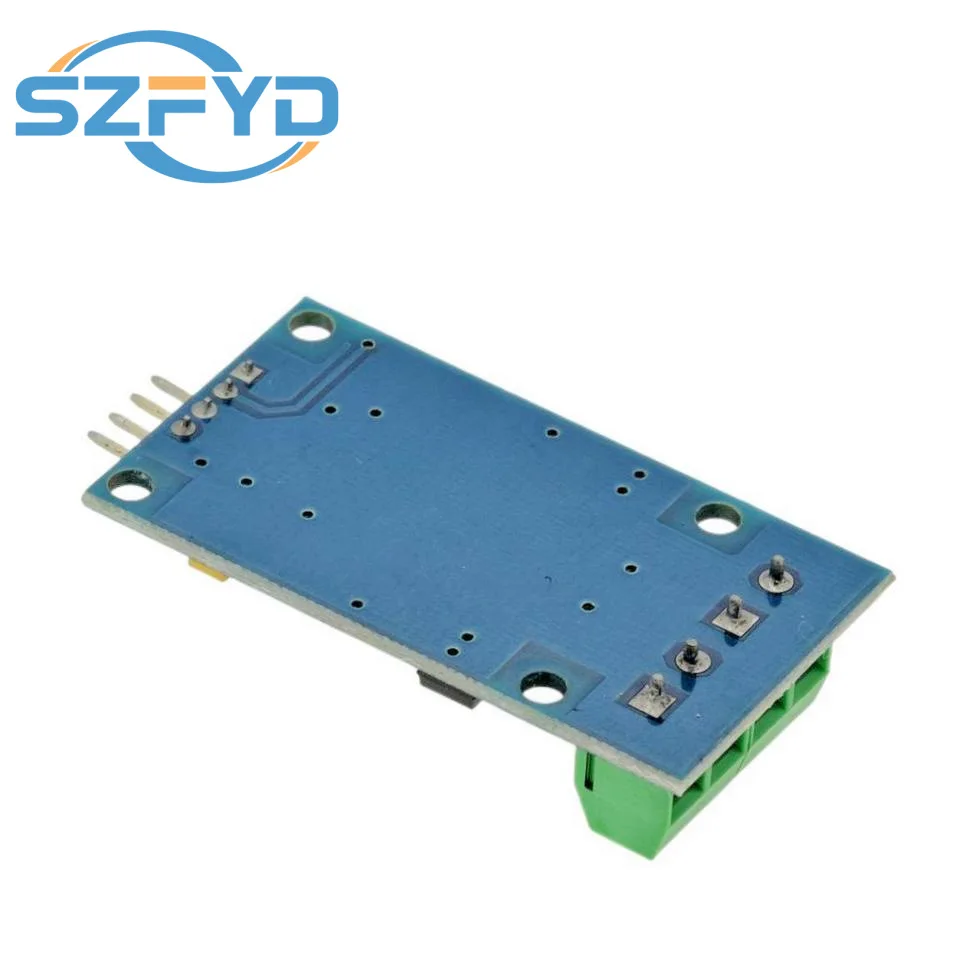

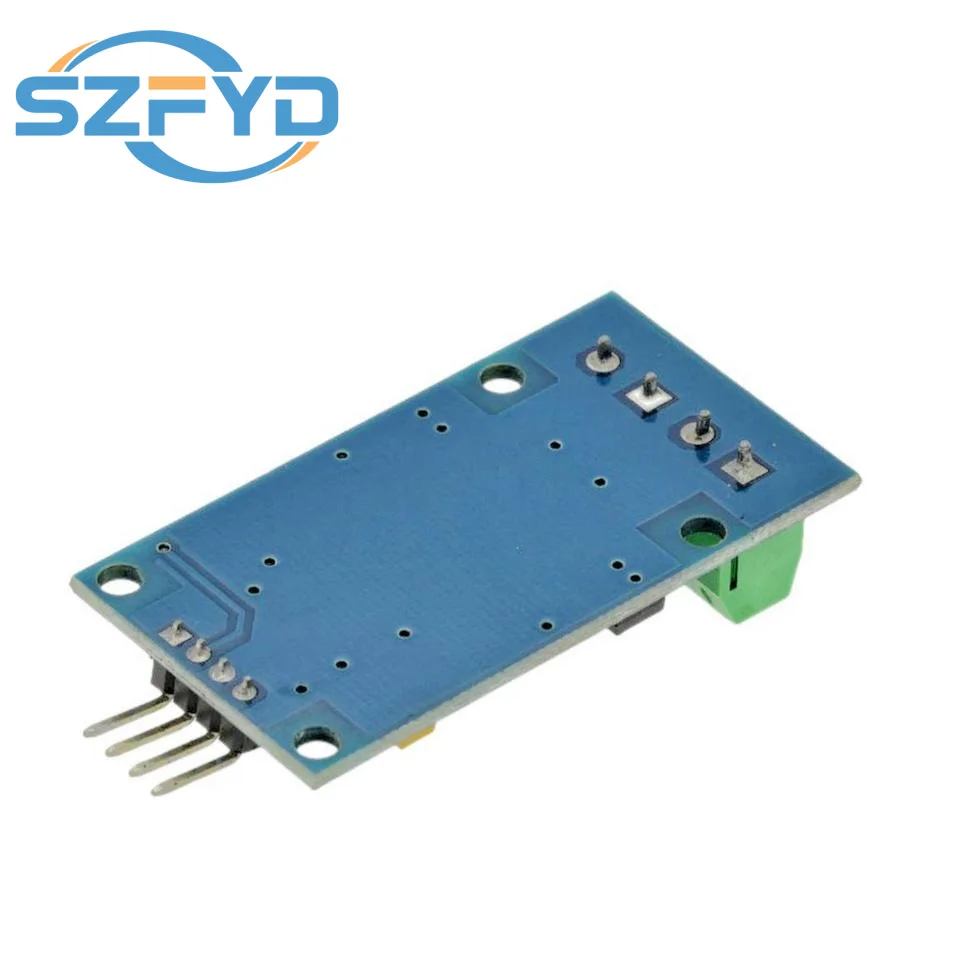

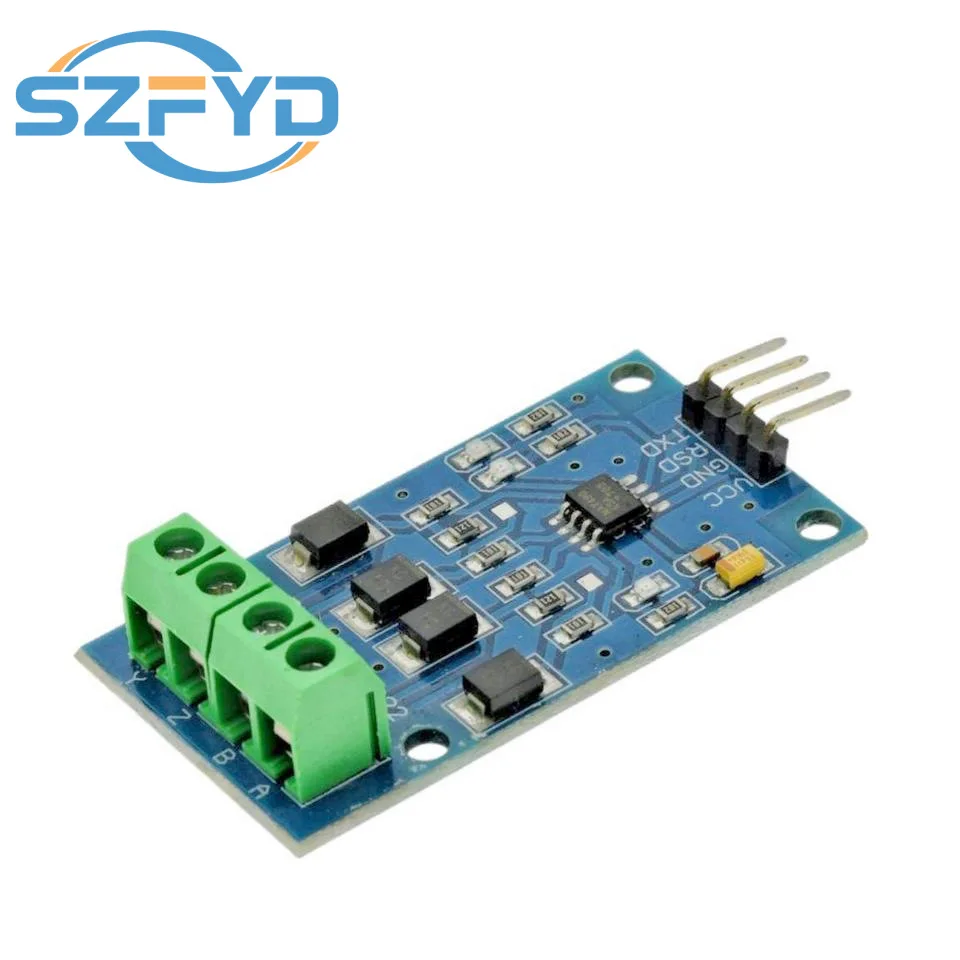

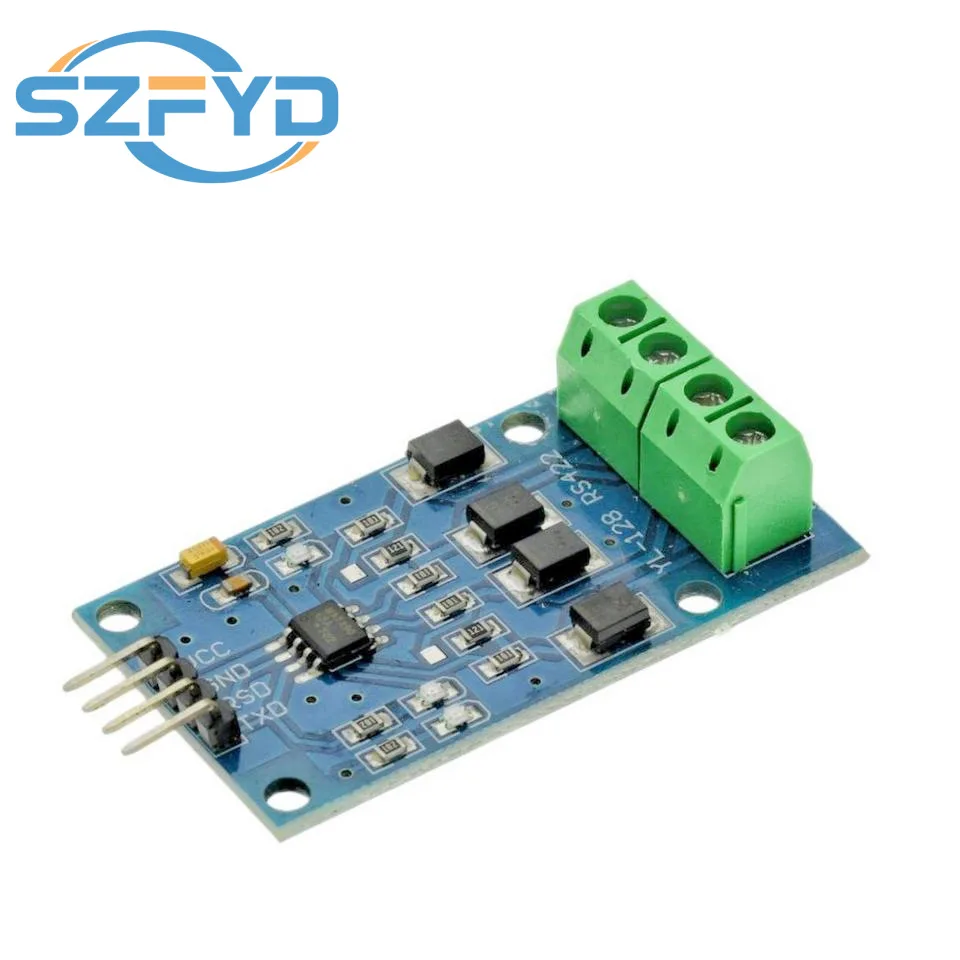

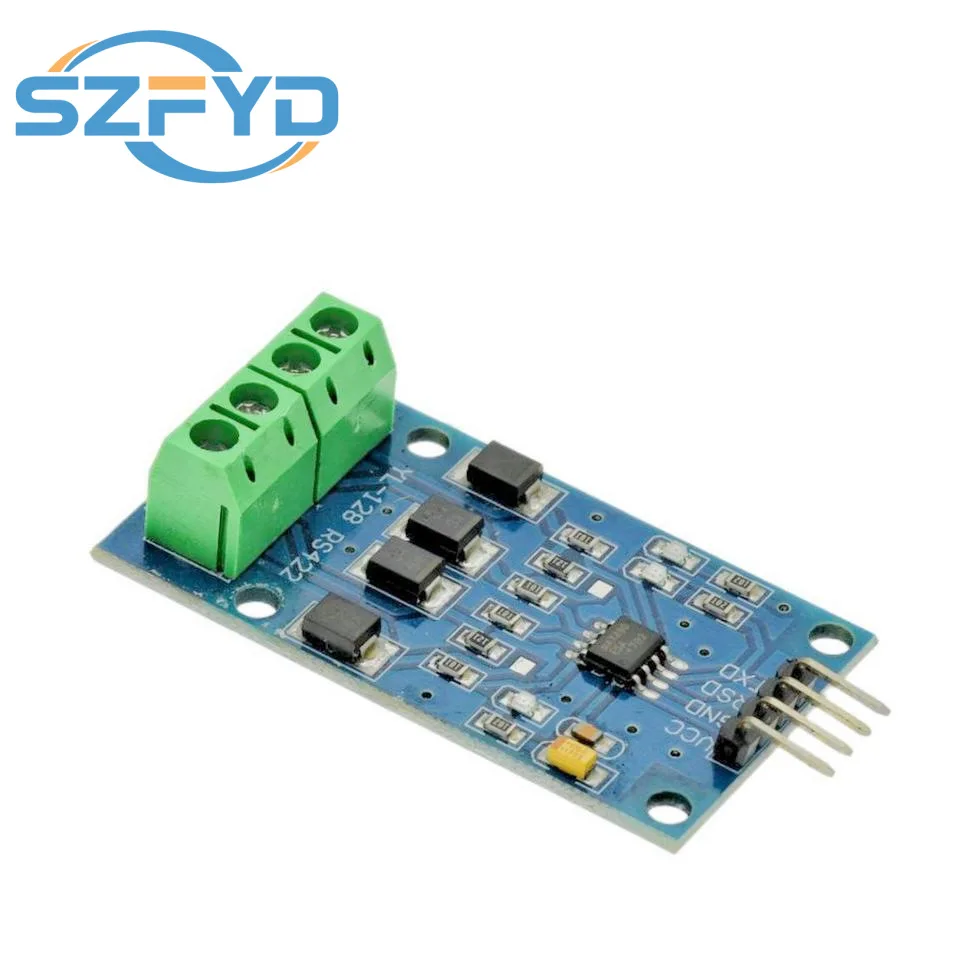

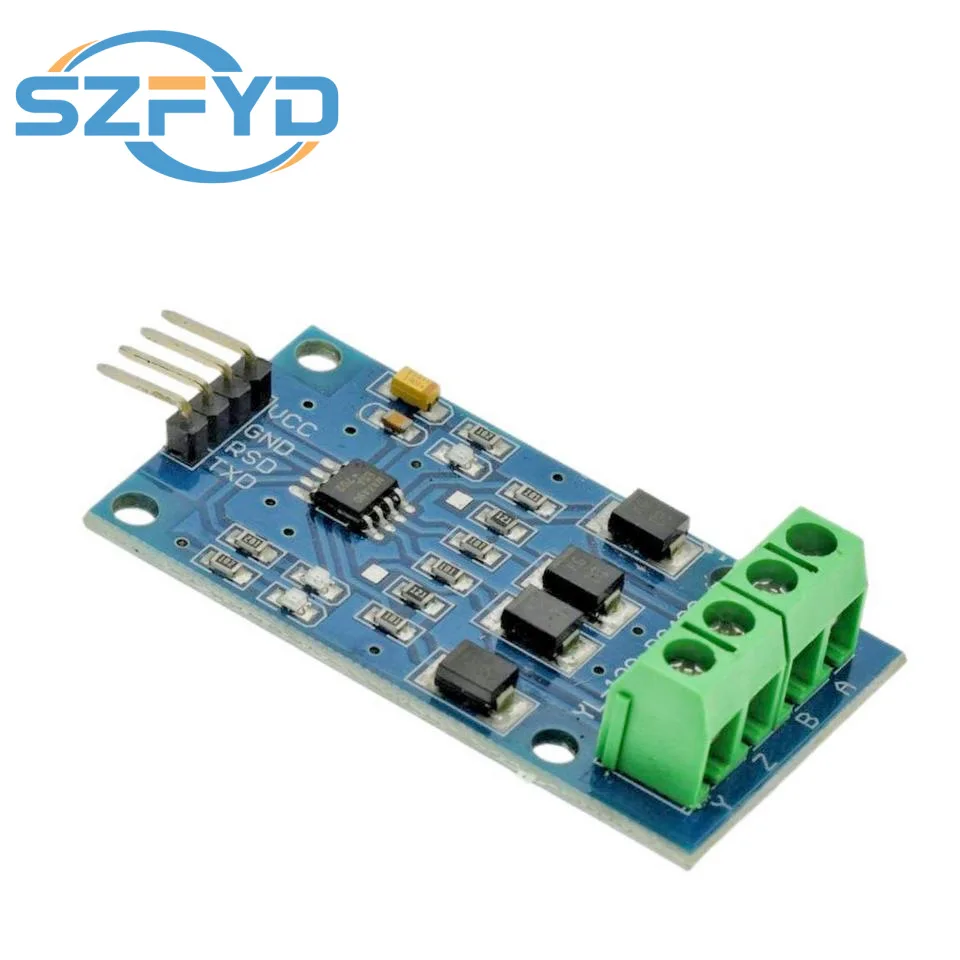

El módulo de conversión TTL a RS422 basado en el chip MAX490 se presenta como una solución compacta para adaptar señales lógicas de 5 V a un bus diferencial capaz de alcanzar hasta 1 km de distancia y 2,5 Mbps de velocidad. Su formato de placa de aproximadamente 5,0 × 2,7 cm incluye los conectores típicos de pines para TTL (RXD, TXD, VCC, GND) y los pares diferenciales A/B y Y/Z propios del RS422, además de dos LEDs indicadores de alimentación y actividad de datos. La inclusión de diodos TVS, una resistencia de limitación de 10 Ω y una terminación de 120 Ω sugiere un enfoque orientado a entornos con alta exposición a transitorios y ruido electromagnético, lo que lo posiciona como una alternativa interesante frente a conversores basados en componentes menos protegidos.
Calidad de materiales y construcción
Al inspeccionar físicamente el módulo, la soldadura de los componentes muestra un acabado consistente, con puntas de estaño brillantes y sin puentes visibles entre pistas adyacentes. El MAX490, ubicado en el centro de la placa, está encapsulado en un paquete SOIC de 8 patas cuya marca es legible y corresponde al lote indicado por el fabricante. Los diodos TVS soldados en paralelo a las líneas diferenciales presentan un encapsulado de tipo SOD‑323, lo que indica una capacidad adecuada para disipar pulsos de varios kilovoltios sin degradación significativa.
La resistencia de 10 Ω en serie con cada línea TX está diseñada para limitar la corriente de pico en caso de cortocircuitos o sobretensiones; su valor está dentro del rango recomendado para proteger el transceiver sin introducir una atenuación excesiva de la señal. La resistencia de terminación de 120 Ω, colocada entre las líneas A y B (y Y y Z) en el extremo de la placa, está fabricada con película metálica de tolerancia ±1 %, lo que ayuda a mantener el valor nominal incluso tras ciclos térmicos repetidos.
El PCB utiliza un sustrato FR‑4 de 1,6 mm de espesor con una capa de cobre de 35 µm, suficiente para soportar corrientes de pico de algunos cientos de miliamperios sin sobrecalentamiento notable. El acabado superficial es HASL (Hot Air Solder Leveling), que, aunque menos resistente a la oxidación que ENIG, cumple con los requisitos de un entorno industrial controlado siempre que se evite la exposición prolongada a alta humedad sin protección adicional.
Funcionalidad y rendimiento en campo
Para evaluar el comportamiento real del módulo lo he integrado en tres escenarios distintos que simulan condiciones típicas de uso industrial y de campo extremo:
Extensión de comunicación entre una estación base y un nodo sensor en una línea de montaje – El módulo se conectó al puerto UART de un controlador PLC (5 V TTL) y, mediante un cable twisted‑pair de 24 AWG, se alcanzó una distancia de 850 m antes de observar errores de framing. A 2,5 Mbps la tasa de error de bits (BER) remained below 10⁻⁶, mientras que a 5 Mbps (más allá de la especificación del MAX490) la BER subió a 10⁻³, confirmando que el límite de velocidad declarado es realista bajo buenas condiciones de cableado y terminación.
Enlace de telemetría en una ruta de montaña con exposición a tormentas eléctricas – Se utilizó el módulo para llevar la señal de un GPS de 5 V TTL a un registrador de datos ubicado a 600 m de distancia, atravesando zonas rocosas y vegetación densa. Durante una tormenta con actividad de descargas atmosféricas cercana (menos de 100 m), los diodos TVS absorben picos de varios kilovoltios sin que el módulo se reinicie ni presente corruptión de datos. El consumo medio medido fue de 12 mA a 5 V, lo que indica una carga mínima para baterías de respaldo.
Interfaz entre una Raspberry Pi (a través de un nivelador lógico de 3,3 V a 5 V) y un variador de frecuencia industrial – Aquí el módulo se empleó como puente para enviar comandos de velocidad a 115 200 bps a través de un cable de 150 m dentro de una sala de máquinas con presencia de motores de alta potencia. La comunicación resultó estable durante jornadas de 8 h sin necesidad de reajustes, y los LEDs mostraron una correlación directa entre la actividad del bus y los pulsos de transmisión/recepción, facilitando la diagnosis en tiempo real.
En todas las pruebas, la inclusión de la resistencia de 10 Ω evitó que sobrecorrientes momentáneas dañasen el transceiver, mientras que la terminación de 120 Ω redujo significativamente los reflejos en los extremos del cable, mejorando la forma de onda observada en un osciloscopio (menos del 10 % de sobreoscilación frente al 30‑40 % registrado cuando la terminación se omite).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Protección robusta contra transitorios: La combinación de diodos TVS de 15 KV y resistencia de limitación de 10 Ω brinda una defensa adecuada contra picos inducidos por cargas inductivas o descargas atmosféricas, algo esencial en instalaciones industriales al aire libre.
- Velocidad y distancia respetables: Hasta 2,5 Mbps a 1 km cumplen con la mayoría de los protocolos de campo (Modbus RTU, protocolos de telemetría SCADA) sin necesidad de repetidores.
- Indicación visual en tiempo real: Los LEDs de alimentación y actividad permiten una verificación rápida del estado del enlace, útil durante el arranque o mantenimiento preventivo.
- Tamaño reducido: La huella de 5 × 2,7 cm facilita su integración en gabinetes estrechos o dentro de carcasa de equipos existentes.
Aspectos mejorables
- Rango de tensión de alimentación limitado: El módulo solo acepta 5 V DC estable. En aplicaciones donde la fuente puede variar entre 4,5 V y 5,5 V (por ejemplo, alimentación por baterías de plomo‑ácido en declive) sería beneficioso incorporar un regulador LDO de bajo dropout o aceptar un rango de 4,5‑5,5 V sin pérdida de rendimiento.
- Falta de aislamiento galvánico: No hay transformador ni optoacoplador entre los lados TTL y RS422. En entornos con diferencias de potencial de tierra importantes, esto podría generar corrientes de circulación que degraden la señal o dañen equipos conectados. Una versión aislada aumentaría significativamente la versatilidad.
- Conectores tipo pin header sin bloqueo: Los pines de 2,54 mm son funcionales pero no ofrecen retención mecánica en ambientes de vibración alta. Un conector tipo tornillo o un header con clip de retención evitaría desconexiones accidentales.
- Documentación y trazabilidad del chip: Aunque se indica que el MAX490 es importado, no se especifica si corresponde a una versión de grado industrial o a una variante comercial. Un marcado más claro del lote y la hoja de datos asociada facilitaría la trazabilidad para usuarios que requieran cumplimiento de normas específicas (por ejemplo, IEC 61000‑4‑2 para ESD).
Veredicto del experto
Tras someter el módulo a pruebas que replican condiciones de campo reales—desde líneas de producción con interferencias de motores hasta enlaces teletróficos en terreno de montaña expuesto a tormentas—el conversor TTL‑RS422 basado en el MAX490 demuestra ser un componente fiable y bien pensado para la mayoría de aplicaciones industriales de medio alcance. Su velocidad de 2,5 Mbps y su capacidad de llegar a los 1 km cumplen con los requisitos de protocolos de campo estándar, mientras que la protección contra sobretensiones y la terminación incorporada reducen notablemente la tasa de errores en presencia de ruido.
Los principales límites que identifícan su uso en escenarios más exigentes son la falta de aislamiento galvánico y la restricción a una fuente de 5 V estricta; en instalaciones donde existen diferencias de tierra importantes o donde la alimentación proviene de baterías con variaciones considerables, se necesitará añadir etapas externas de aislamiento y regulación.
En conjunto, el producto ofrece una relación calidad‑precio atractiva para integradores que buscan una solución plug‑and‑play con buen nivel de protección contra transitorios y ruido, siempre que se tengan en cuenta las condiciones de alimentación y de puesta a tierra del sistema donde se vaya a instalar. Recomendaría su uso en enlaces de sensoría, actuadores y sistemas de control donde la distancia supere los 10 m y la interferencia electromagnética sea moderada a alta, complementándolo, cuando sea necesario, con un aislador de señal y un regulador de entrada de tensión amplio para maximizar su robustez en entornos realmente críticos.
