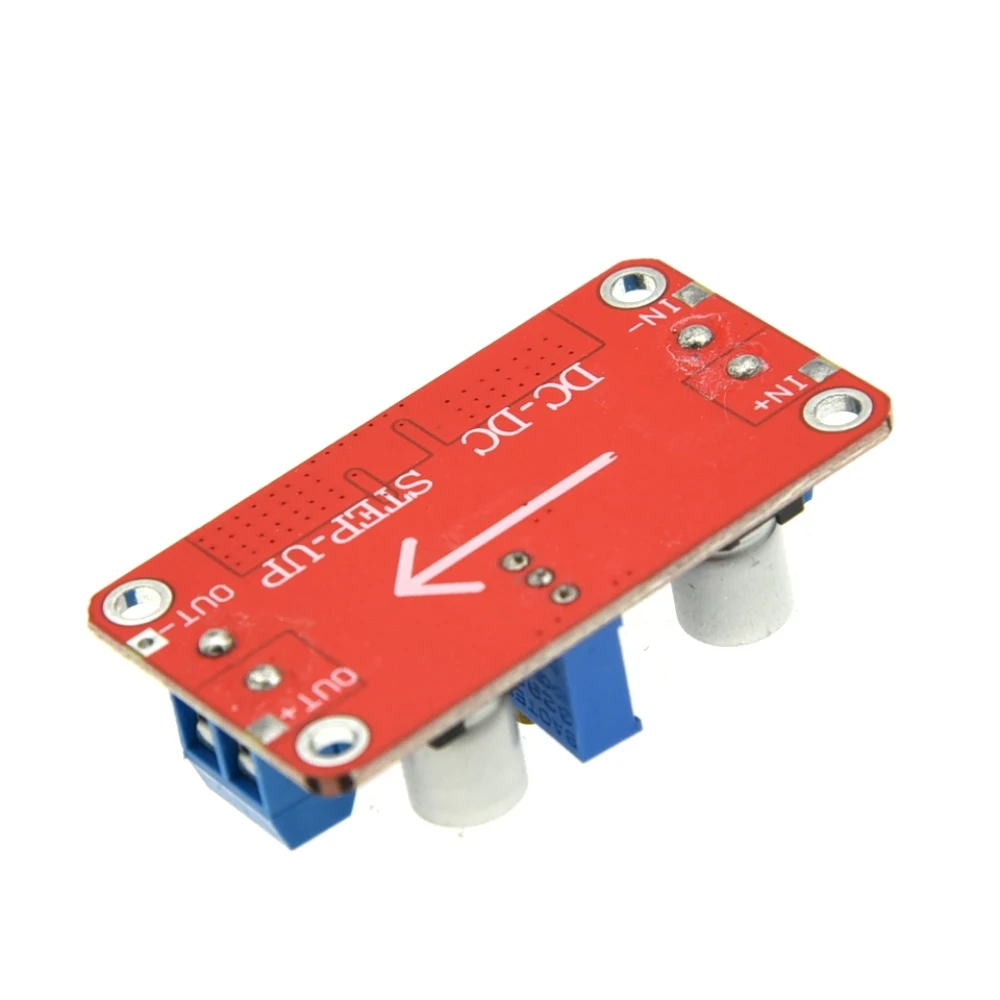

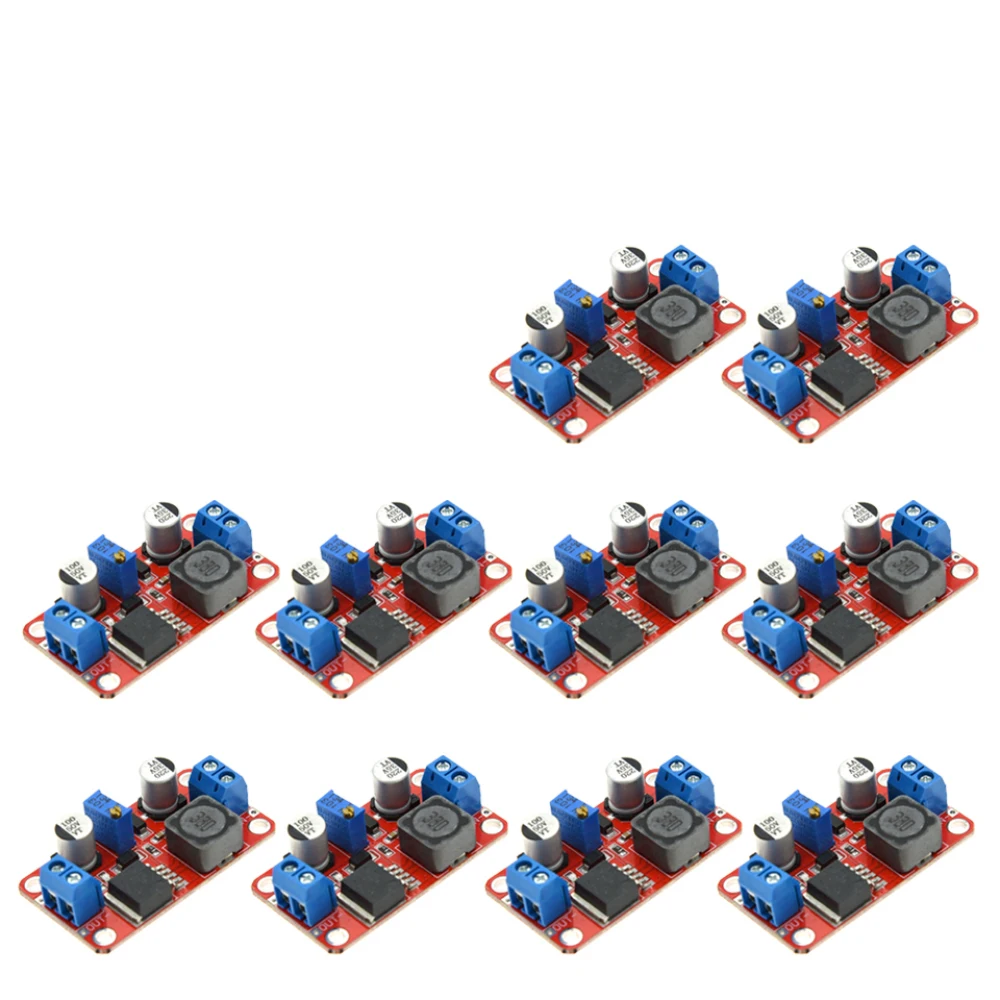

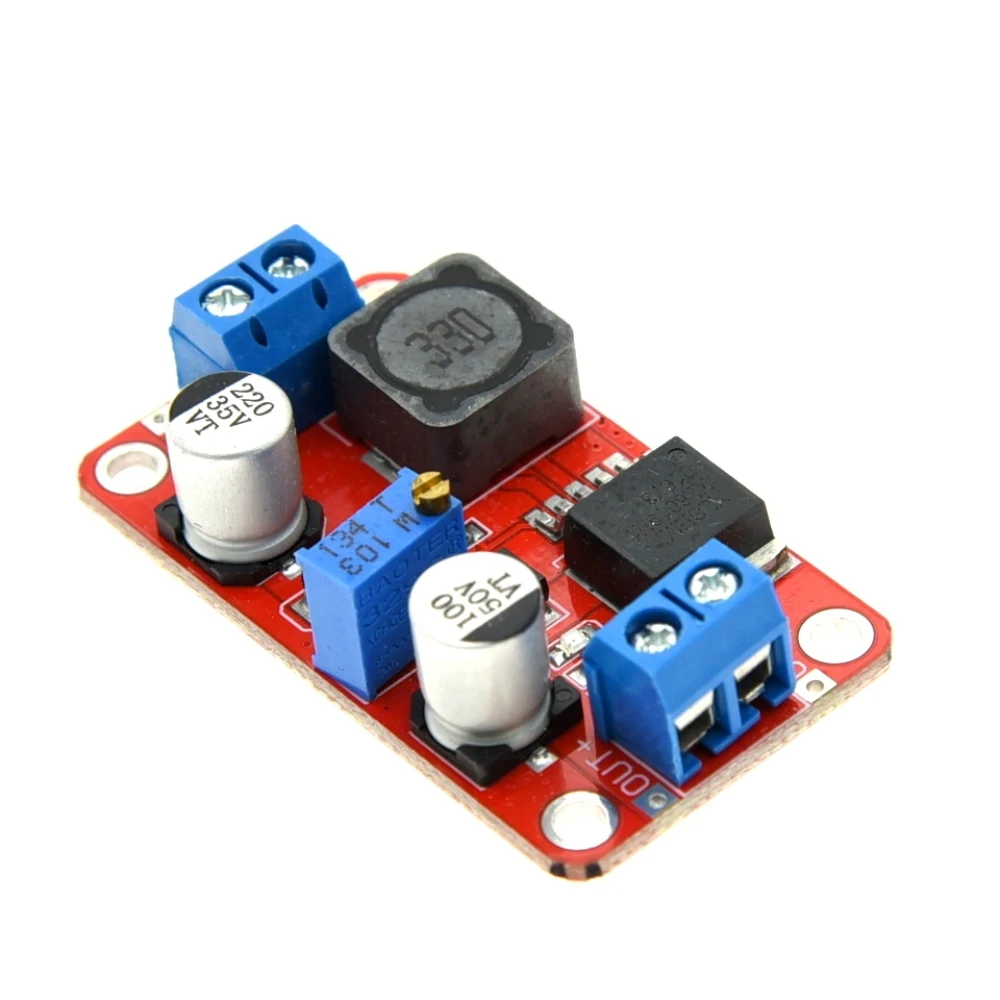

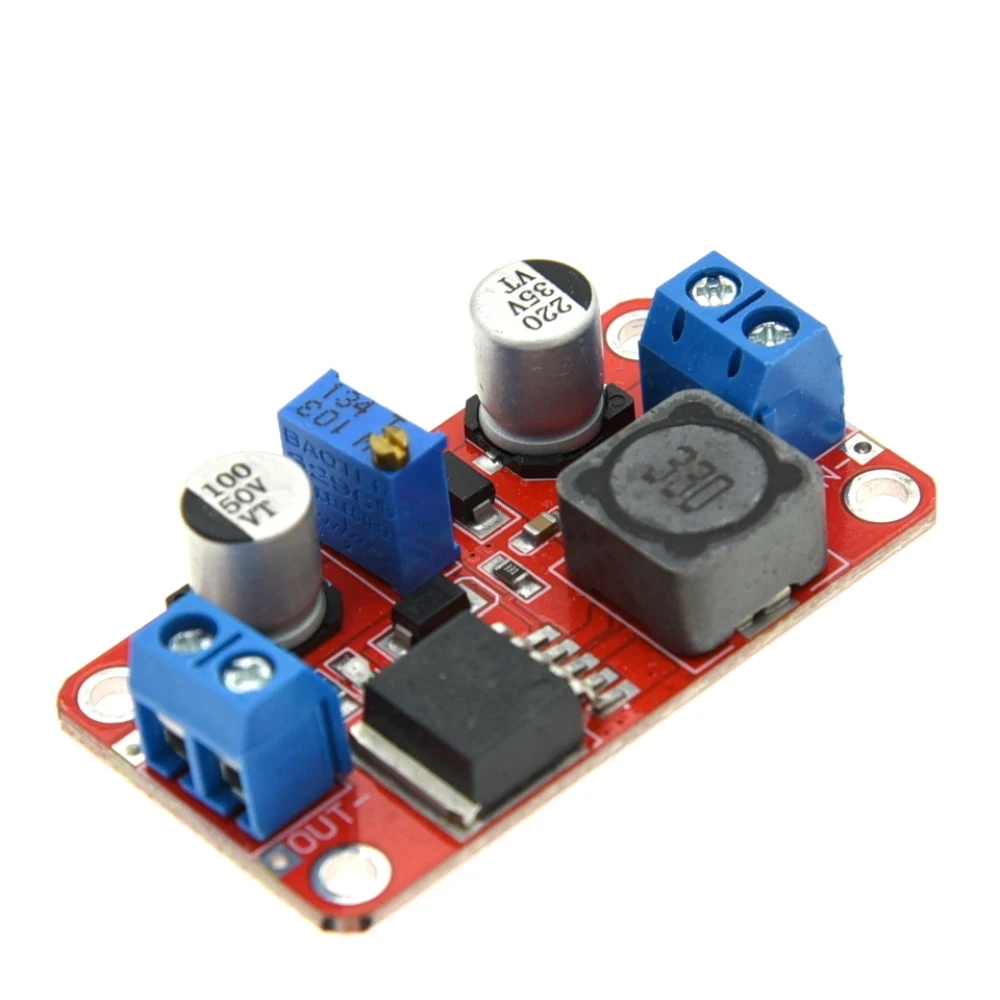

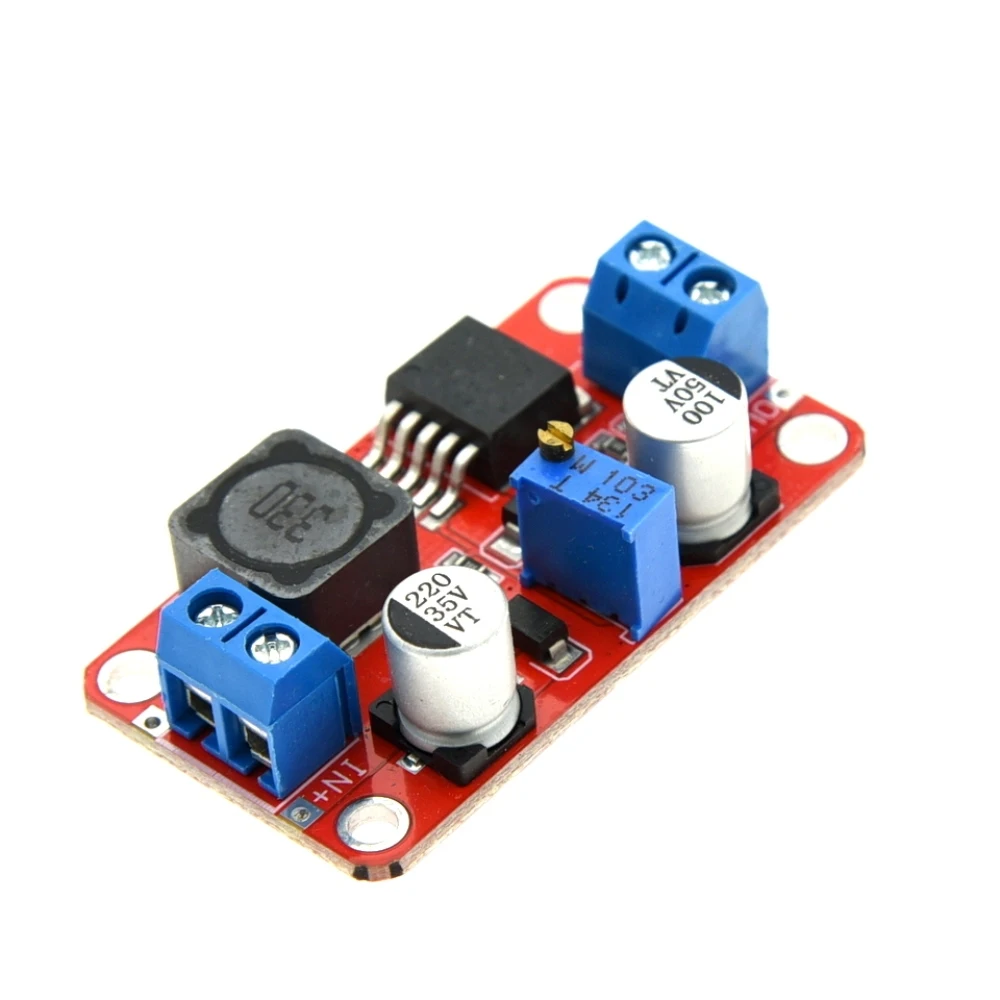

Módulo convertidor elevador DC-DC con salida ajustable

Análisis general del producto

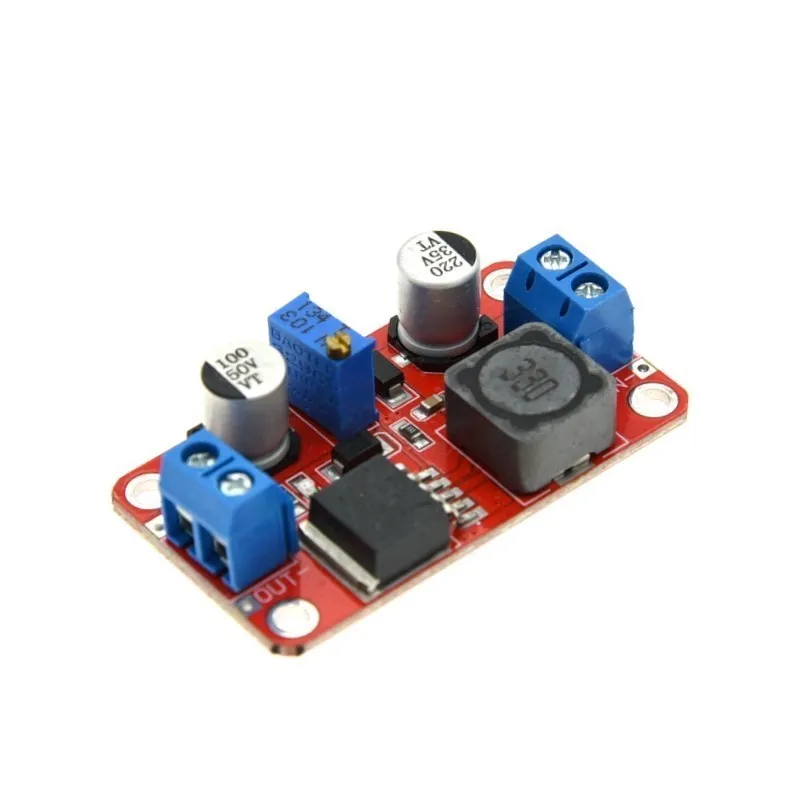

He usado módulos DC-DC tipo BOOST no aislados como este en bancos de prueba, en mochilas de alimentación para electrónica de campo y también montándolos en cajas “rugged” para rutas con baterias secundarias. En ese contexto, el XL6019 se comporta como lo esperas de un elevador básico y funcional: cuando tu fuente está por debajo del voltaje que necesitas, te saca de apuros subiendo la tensión conmutando a una frecuencia relativamente alta. Es un tipo de solución que no pretende sustituir un regulador industrial, pero sí darte una conversión estable dentro de su rango de trabajo.

Donde mejor encaja es en proyectos donde la electrónica tolera ruido razonable y donde puedes controlar bien la masa y el cableado. En mis pruebas, lo más importante no fue “lograr el voltaje”, sino comprobar que la salida se mantiene en el valor fijado cuando hay picos de consumo, y que el montaje disipa sin sufrir deriva térmica ni caída de rendimiento.

Calidad de materiales y construcción

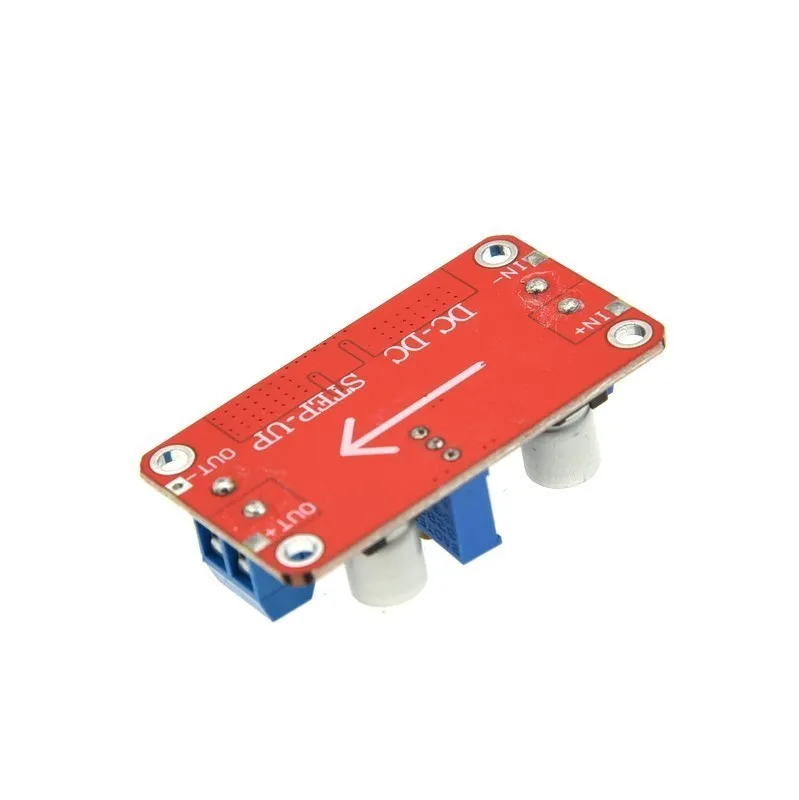

En este formato de módulo, la calidad la juzgo por tres cosas: acabado de soldaduras, separación/rigidez del montaje y comportamiento térmico sobre la propia placa. Los XL6019 de este tipo suelen venir con componentes pensados para electrónica ligera y montaje por atornillado o en protoboard con cables. En el uso real, lo que marca la diferencia es si lo fijas con un mínimo de firmeza y si le das camino de calor: cuando lo montas “en el aire”, la placa se calienta más rápido y el regulador trabaja fuera de su zona cómoda.

Como no es un equipo encapsulado para exterior, lo tratas como electrónica: evitas vibraciones directas sin fijación, protegés del agua/suciedad con funda termorretráctil o caja estanca y mantienes el cableado trenzado y corto en los conductores de potencia. También recomiendo revisar el apriete de bornes si los incorporas: en rutas con sacudidas, cualquier mal contacto en entrada/salida se traduce en caídas intermitentes de voltaje y en ruido eléctrico que se cuela en el circuito alimentado.

Funcionalidad y rendimiento en campo

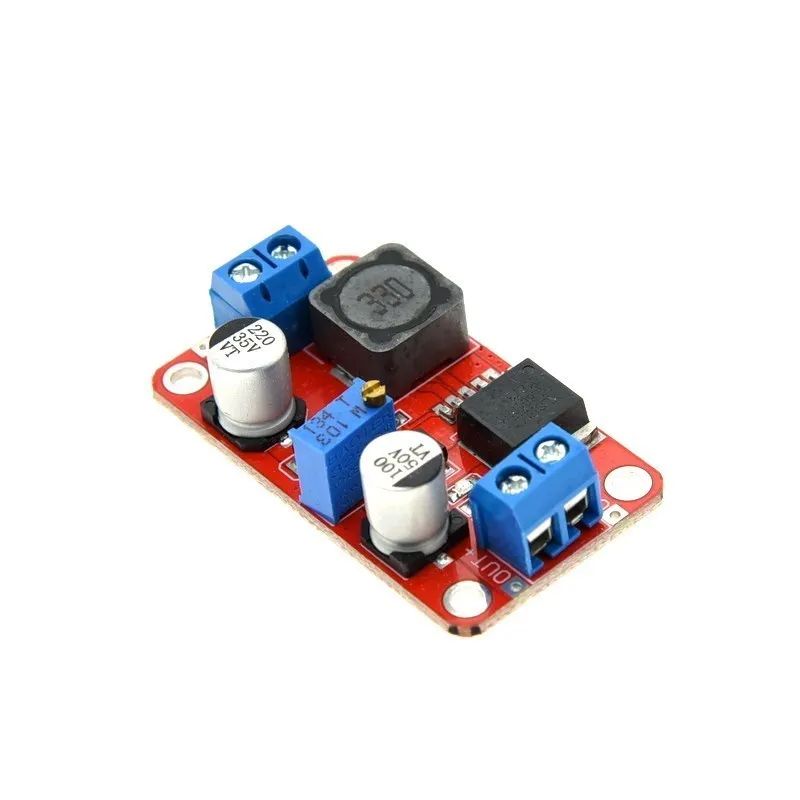

Lo que he notado en campo con este tipo de BOOST no aislado es que la conversión es bastante consistente, siempre que no “apures” el sistema. El potenciómetro te permite ajustar la salida con una puesta a punto rápida, pero en uso real yo lo hago con multímetro y después verifico dos escenarios: consumo nominal y consumo con picos (aunque sea el arranque de un módulo o un cambio de carga). Esa segunda comprobación es clave, porque es ahí donde los reguladores tipo impulso suelen mostrar más variación.

En condiciones típicas que he vivido en España:

• Alimentación desde batería de vehículo o batería auxiliar en descansos de ruta: la entrada puede ser variable por carga/descarga y por el comportamiento del sistema del coche. Aquí el BOOST ayuda mucho, pero conviene añadir protecciones en el origen (fusible) y asegurar masa sólida.
• Montaje en caja compacta para electrónica de observación (radio, sensores, registradores): si el consumo es moderado y la carga no es agresiva, la salida queda útil. Si la carga es muy “eléctrica” (electrónica conmutada, cargas que hacen picos), se nota más la necesidad de buen filtrado y cableado cuidado para minimizar ondulación percibida por los equipos sensibles.
• Clima húmedo o con polvo: el módulo funciona, pero el problema suele ser el entorno. En lluvia fina o salpicaduras, cualquier rastro de humedad en conectores abiertos termina creando pérdidas y comportamientos erráticos. Mi práctica es encapsular o, como mínimo, meter el conjunto en una caja con juntas y pasar los cables por prensaestopas.

Un punto técnico que no pasa desapercibido: al ser no aislado, la masa de entrada y salida está relacionada según el diseño del circuito. En campo eso significa que tienes que controlar referencias de GND con rigor si estás conectando a otros sistemas (portátiles con alimentación de cargador, equipos con chasis a masa, etc.). Si mezclas “tierras” de forma casual, puedes provocar bucles o tensiones indeseadas.

Respecto a protecciones, estas unidades suelen incorporar sobrecorriente y apagado térmico, además de una señal EN para habilitación. En mis montajes, la función EN la uso como “interruptor lógico” para reducir consumo cuando el equipo alimentado entra en standby o cuando quiero arrancar en el orden correcto. La protección térmica es útil como colchón, pero no sustituye el disipador si lo estás haciendo trabajar cerca del límite: he visto que cuando el disipador es pobre, la electrónica entra en ciclo de estrés y el sistema se vuelve menos predecible.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Ajuste práctico con potenciómetro: te permite poner la tensión objetivo rápido, y el proceso es directo si haces la calibración con multímetro.
• Conversión BOOST útil en proyectos de campo: solventa escenarios típicos en los que la fuente disponible queda “corta”.
• Gestión de protecciones (sobrecorriente, térmica y EN): aporta seguridad operativa si algo cambia en la carga o en el montaje.

Aspectos mejorables

• Diseño no aislado: requiere disciplina con la referencia de masa. Si tu sistema toca chasis/PC/cargas con distintas referencias, tendrás más riesgo de incompatibilidad que con soluciones aisladas.
• Necesidad de disipación según potencia: cuando vas con consumos sostenidos, el disipador y el contacto térmico mandan. Sin eso, la estabilidad a lo largo de horas baja y el módulo trabaja más caliente de lo deseable.
• Montaje y cableado: en campo, el problema no suele ser el chip, sino los cables largos, las conexiones flojas y la ausencia de filtrado. Con conductores excesivamente largos o finos, aparecen caídas en línea y ruido que empeora el rendimiento “real” frente al ajuste en banco.

Consejos prácticos que me han funcionado:

• Coloca un fusible en la línea de entrada, cerca de la fuente.
• Mantén cables de potencia cortos y con buena sección; separa lo más posible los cables de señal de los de potencia.
• Añade condensación cercana a la entrada/salida si conectas equipos sensibles (y verifica con multímetro cómo se comporta con picos).
• Ajusta la salida con carga conectada cuando sea posible: reduce sorpresas por cambios de condiciones.
• Si el uso es prolongado, usa disipador y asegura buen contacto térmico (y una caja que evite que se cubra de polvo o humedad).

Veredicto del experto

Para alimentación de electrónica en campo, el XL6019 es una herramienta de trabajo: útil, ajustable y razonable si tu prioridad es elevar voltaje de forma rápida desde una fuente por debajo. Lo recomendaría para bancos de prueba, cajas de alimentación auxiliares y proyectos donde aceptas las limitaciones de un convertidor no aislado y donde cuidas montaje, referencias de masa y disipación.

Si necesitas robustez máxima frente a interconexiones “complejas” (equipos con chasis a masa distinto, PC, cargas con comportamientos muy agresivos) o quieres reducir la dependencia de un buen cableado/filtrado, entonces conviene valorar convertidores con aislamiento o reguladores más integrados. Para el resto de casos, bien montado y con gestión térmica, cumple de forma práctica en el tipo de escenarios donde uno no puede permitirse volver atrás por un voltaje insuficiente.
