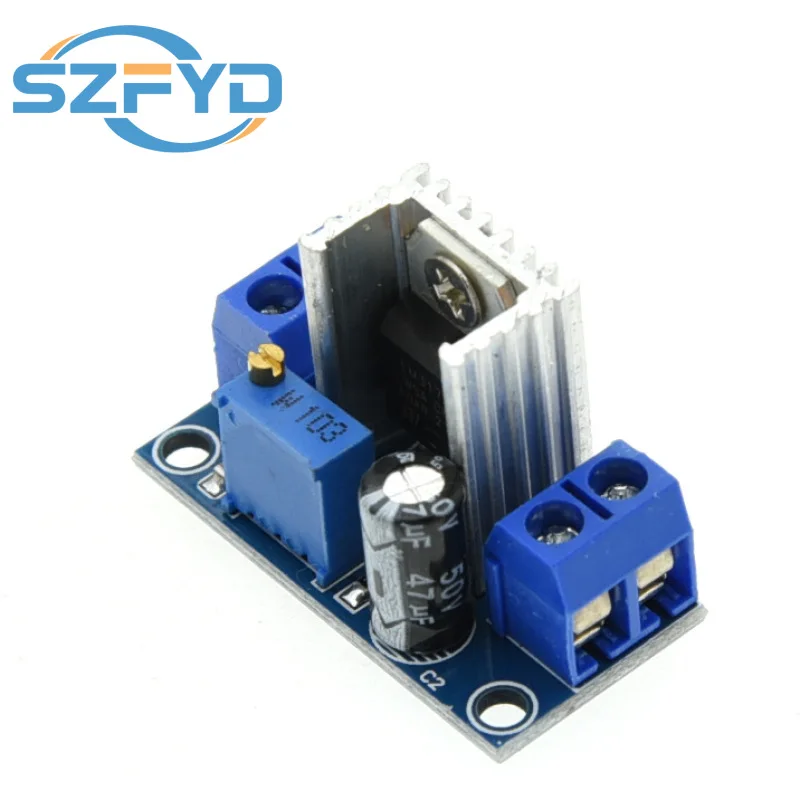

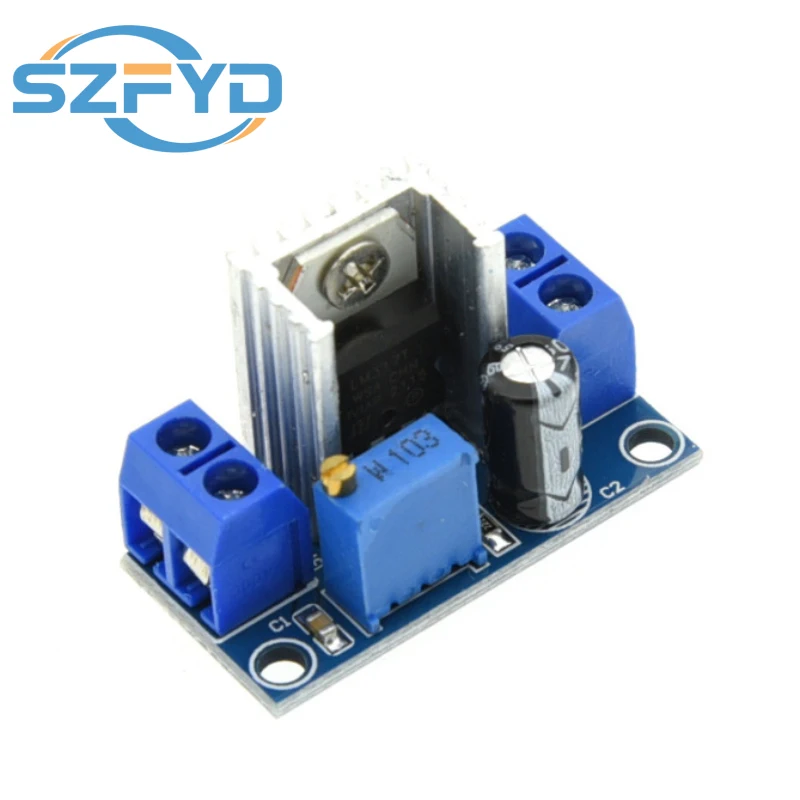

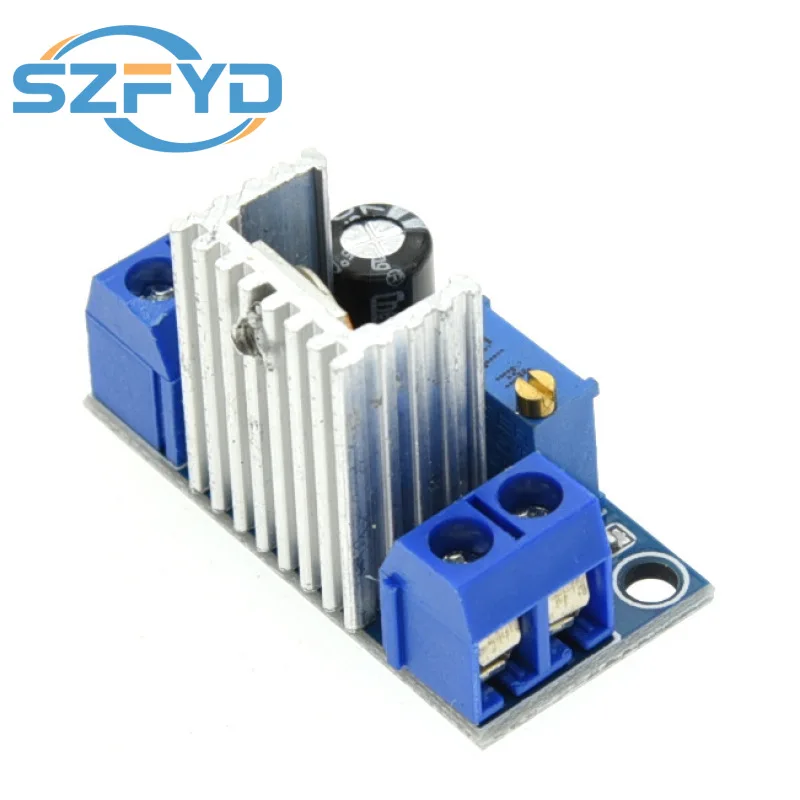

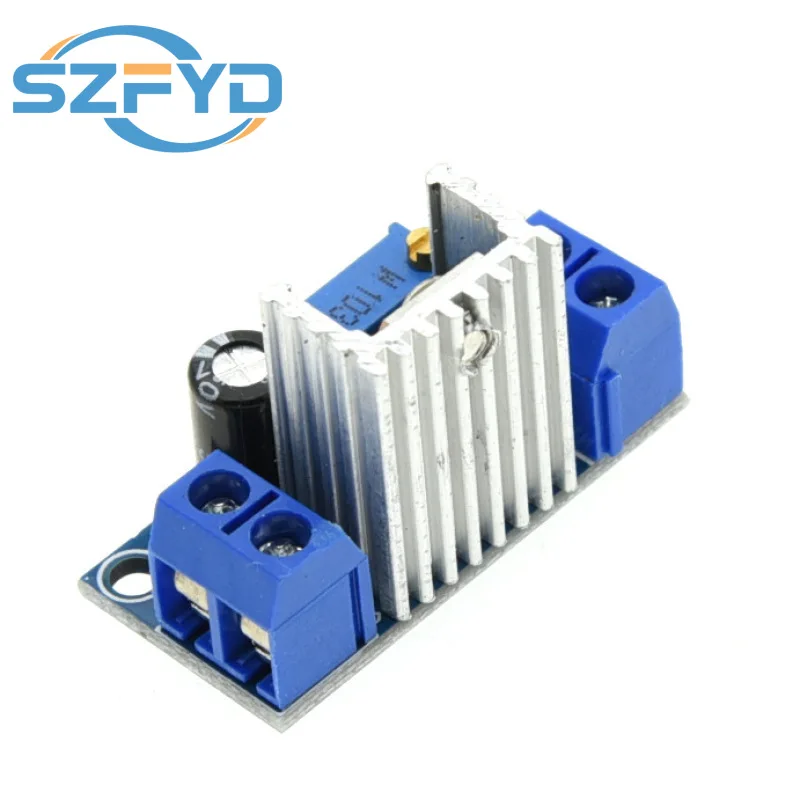

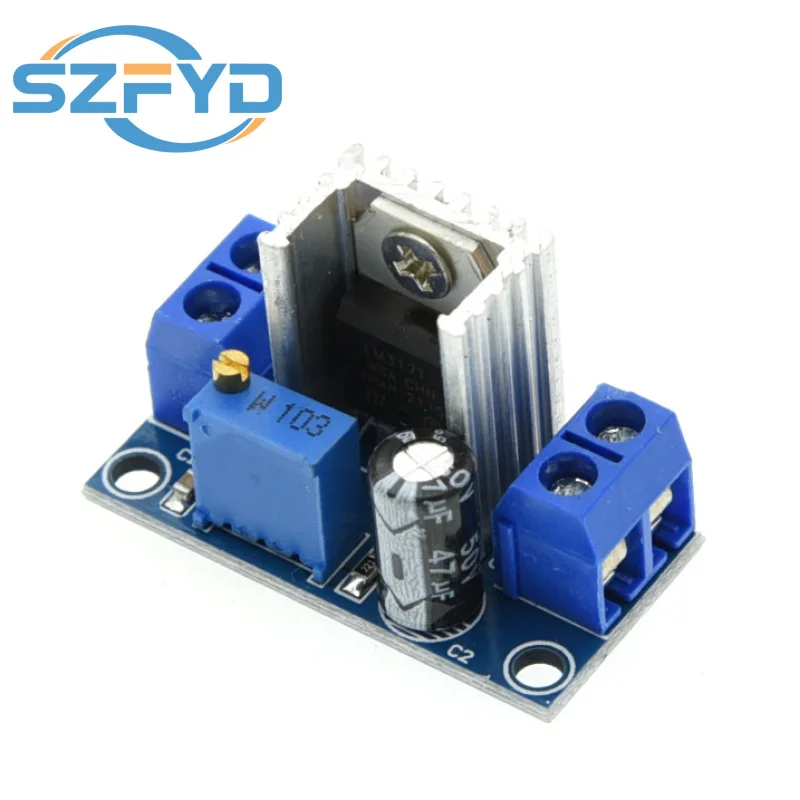

Módulo convertidor reductor DC-DC ajustable LM317 - Regulador de voltaje lineal para fuente de alimentación

Descripción del módulo:

nombre: regulador lineal ajustable

Corriente de salida: 1,5 A (valor mínimo), 2,2 A (valor típico)

Diferencia de voltaje de entrada y salida (VI-VO): 40 V CC (valor máximo)

Rango de voltaje ajustable de salida: 1,2 ~ 37 V

temperatura de funcionamiento:-55°C a +150°C

salida de corriente: 1,5A

Entrada de voltaje: 4,2 ~ 40 V

temperatura de funcionamiento: 0°C ~ 125°C

Frecuencia de autonomía: 100 (MHz)

Tamaño del módulo: 35,6 (mm) x 16,8 (mm)

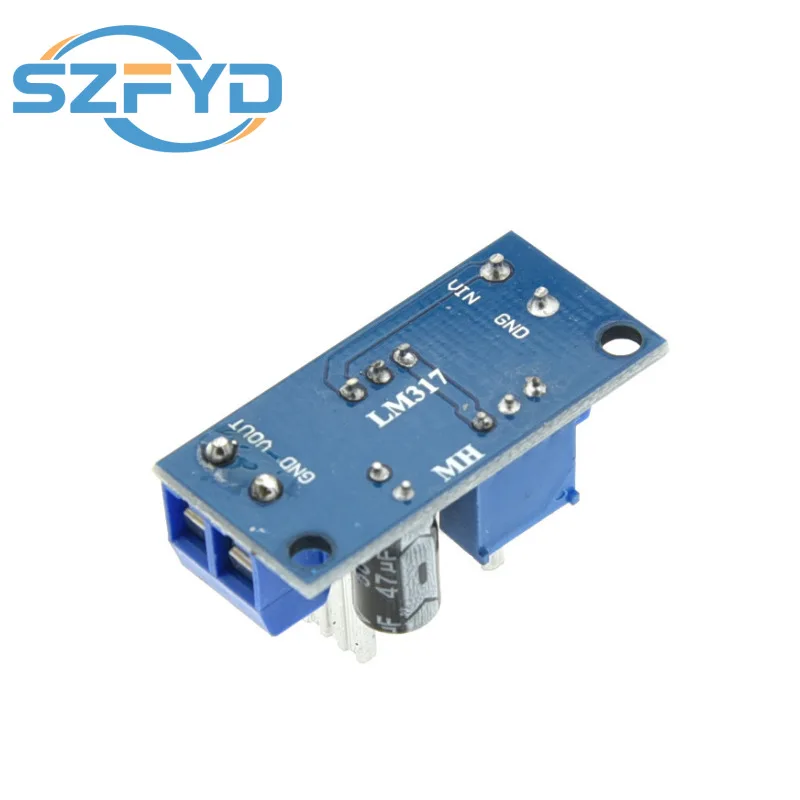

Modo de entrada: entrada VIN positiva, entrada GND negativa

Modo de salida: salida VOUT positiva, salida GND negativa

Corriente de salida máxima: corriente de salida máxima=3/(voltaje de entrada-voltaje de salida)

Los compradores deben saber que la eficiencia no es muy alta porque es lineal.Para mejorar la eficiencia, es mejor tener una presión diferencial de 3V en entrada y salida.Pero la diferencia máxima de voltios entre la entrada y la salida no debe exceder los 30 V, es decir: entrada-salida ≤30 V, de lo contrario es fácil quemar el módulo.

Debido a que es un circuito Buck DC-DC lineal, el voltaje de entrada necesita una presión diferencial de más de 3 V superior al voltaje de salida para garantizar la estabilidad del voltaje de salida.

Voltaje de entrada: 40 V-4,5 V (el límite más alto medido en nuestra tienda puede alcanzar los 40 V),

Modo de ajuste: primero conecte correctamente la fuente de alimentación de entrada (entre 40 y 4,5), luego use un multímetro para monitorear el voltaje de salida y ajustar el potenciómetro (generalmente gire hacia adelante para aumentar, invierta a Buck)

Nota: la potencia de salida de este módulo no solo se ve afectada por la capacidad de carga del propio módulo, sino que también se ve afectada por diversos factores como la fuente de alimentación frontal y la carga posterior;Los siguientes datos son el resultado medido por equipos profesionales, no consideres la influencia de otros factores.

El módulo de potencia es un tipo de componentes electrónicos, considere comprarlo sin la información de profesionales de la electrónica.
