Descripción

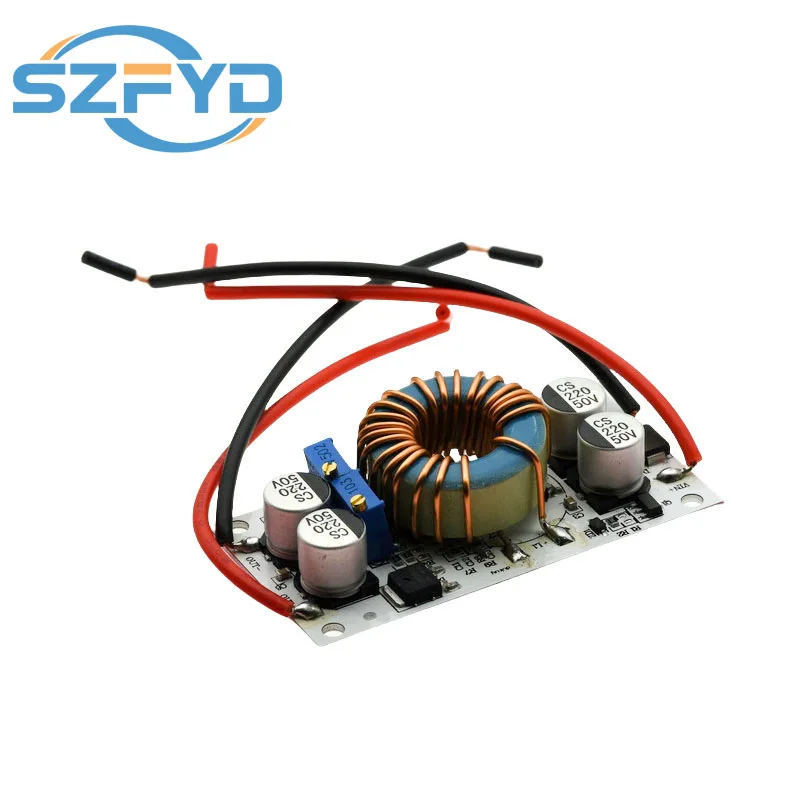

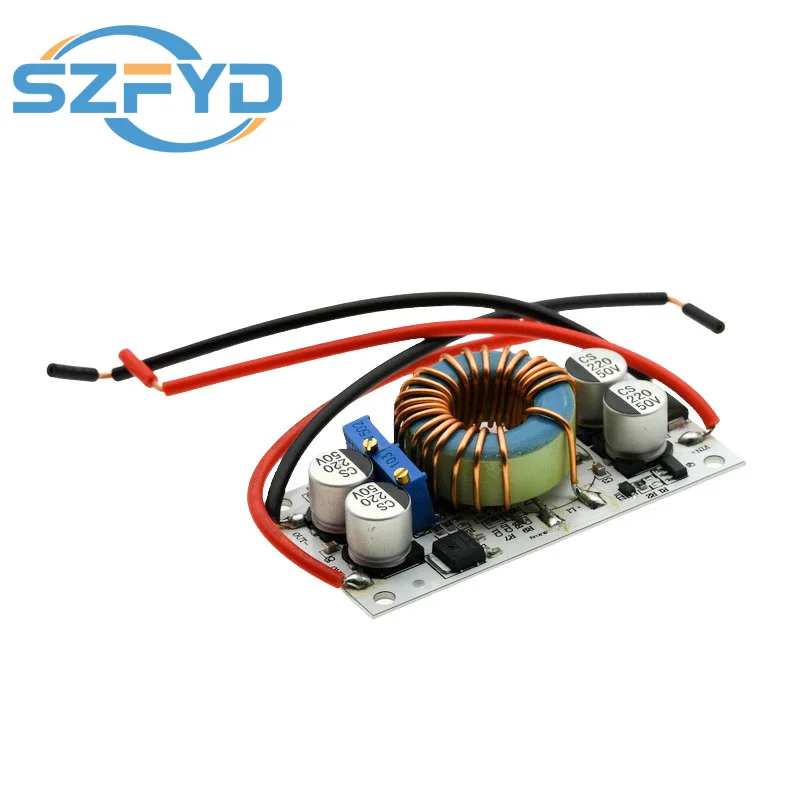

Descripción del producto: módulo convertidor elevador DC-DC de alta eficiencia de 250 W con salida de corriente y voltaje constantes
Diseñado con un IC de administración de energía importado, este módulo convertidor elevador de alto rendimiento de 250 W ofrece una excelente confiabilidad, baja sobretensión de corriente y una eficiencia ultraalta de hasta el 96 %.Su tamaño compacto (70 mm x 36 mm x 13 mm) ahorra espacio en sus proyectos, mientras que la PCB a base de aluminio permite el montaje directo en carcasas metálicas para una disipación pasiva eficiente del calor, ideal para sistemas compactos o cerrados.
Perfecto para fuentes de alimentación de bricolaje, controladores LED, carga de baterías y aplicaciones automotrices, este módulo de refuerzo no aislado admite un amplio voltaje de entrada (8.5V–48V) y salida ajustable (10V–50V) con modos de corriente constante (CC) y voltaje constante (CV), lo que la convierte en una solución versátil para entusiastas de la electrónica, ingenieros y fabricantes.
Características clave
Alta potencia y eficiencia: potencia de salida de hasta 250 W, eficiencia de conversión de hasta 96 %
Amplio rango de entrada: CC de 8,5 V a 48 V, compatible con fuentes de alimentación de 12 V, 24 V, 36 V y 48 V
Salida ajustable: 10 V–50 V continuamente ajustable (estándar); Salida fija de 12 V a 80 V disponible para pedidos al por mayor
Operación en modo dual: admite modos de voltaje constante (CV) y corriente constante (CC)
Rango de corriente constante: 0,2 A–8 A, ideal para controlar LED de alta potencia o cargar baterías
Corriente de salida máxima: 10A (MAX): para un funcionamiento estable por encima de 6A, se requiere una disipación de calor adecuada

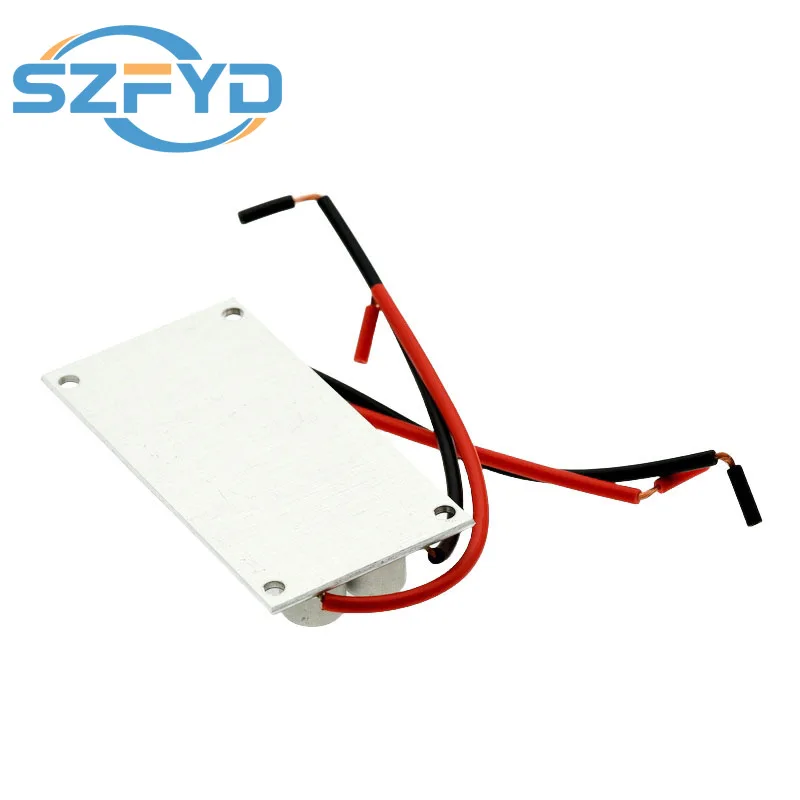

Diseño de PCB de aluminio: permite el contacto térmico directo con el chasis de metal para una excelente disipación del calor
Protecciones integradas: protección contra sobrecorriente (OCP), protección contra polaridad inversa de entrada (hasta 5A)
Compacto y montable: solo 70×36×13 mm, con orificios para tornillos de 4x3 mm para una instalación segura
Cableado sencillo: Conexiones de terminales de tornillo para entrada y salida
Cómo ajustar el voltaje y la corriente de salida
Nunca cortocircuite la salida para ajustar la corriente; este módulo NO admite el ajuste de cortocircuito debido a su diseño de circuito BOOST.
1.Establecer el voltaje de salida (ajustar el potenciómetro RV1)
Desconecte la carga.
Gire RV1 para ajustar el voltaje de salida al nivel deseado (por ejemplo, 37 V para LED de la serie 10.
Utilice un multímetro para monitorear la salida.
2.Establecer corriente constante (ajustar el potenciómetro RV2)
Conecte su carga (por ejemplo, tira de LED o batería).
Gire RV2 en el sentido de las agujas del reloj ~30 vueltas para configurar la corriente inicial al mínimo.
Gire gradualmente RV2 hasta alcanzar la corriente deseada.
Para cargar la batería: utilice una batería completamente descargada al configurar la corriente.La carga restante afecta la precisión de la corriente de carga.
Aplicaciones comunes
Fuente de alimentación ajustable DIY: entrada de 12 V, salida variable de 12 a 50 V.Perfecto para uso en laboratorio.
Alimentación para dispositivos electrónicos: personalice el voltaje de salida para satisfacer las necesidades de su sistema.
Adaptador de corriente para automóvil: alimente computadoras portátiles, PDA o dispositivos digitales desde su vehículo.
Banco de energía móvil de alta potencia: emparéjelo con una batería de litio de 12 V para crear una fuente de energía portátil para computadora portátil.
Estabilizador de voltaje del panel solar: regula la entrada solar inestable para una salida estable.
Carga de batería: cargue baterías de plomo-ácido, Li-ion o LiFePO4 (con la configuración adecuada de CC/CV).
Controlador LED de alta potencia: conduce grandes conjuntos de LED o tiras con control de corriente constante.
Consejos para uso de alta potencia
Gestión del calor: cuando opere una corriente de salida superior a 6 A, asegúrese de un buen flujo de aire o conecte un disipador de calor.
Operación en paralelo: ¿Necesita más corriente?Conecte dos módulos en paralelo.Por ejemplo, configúrelo cada uno en 5A para lograr una salida total de 10A.
Protección de entrada: agregue un diodo externo si se espera corriente inversa 5A.
¿Por qué elegir este módulo?
Alta eficiencia y bajo calor.
Modo CC/CV dual para mayor flexibilidad
PCB de aluminio para refrigeración natural
Tamaño compacto, fácil de integrar
Ideal para bricolaje, reparación y proyectos industriales.
Ya sea que esté construyendo un sistema de iluminación LED personalizado, una central eléctrica portátil o un cargador de batería inteligente, este módulo de refuerzo de 250 W es una solución potente, confiable y rentable.
