Descripción

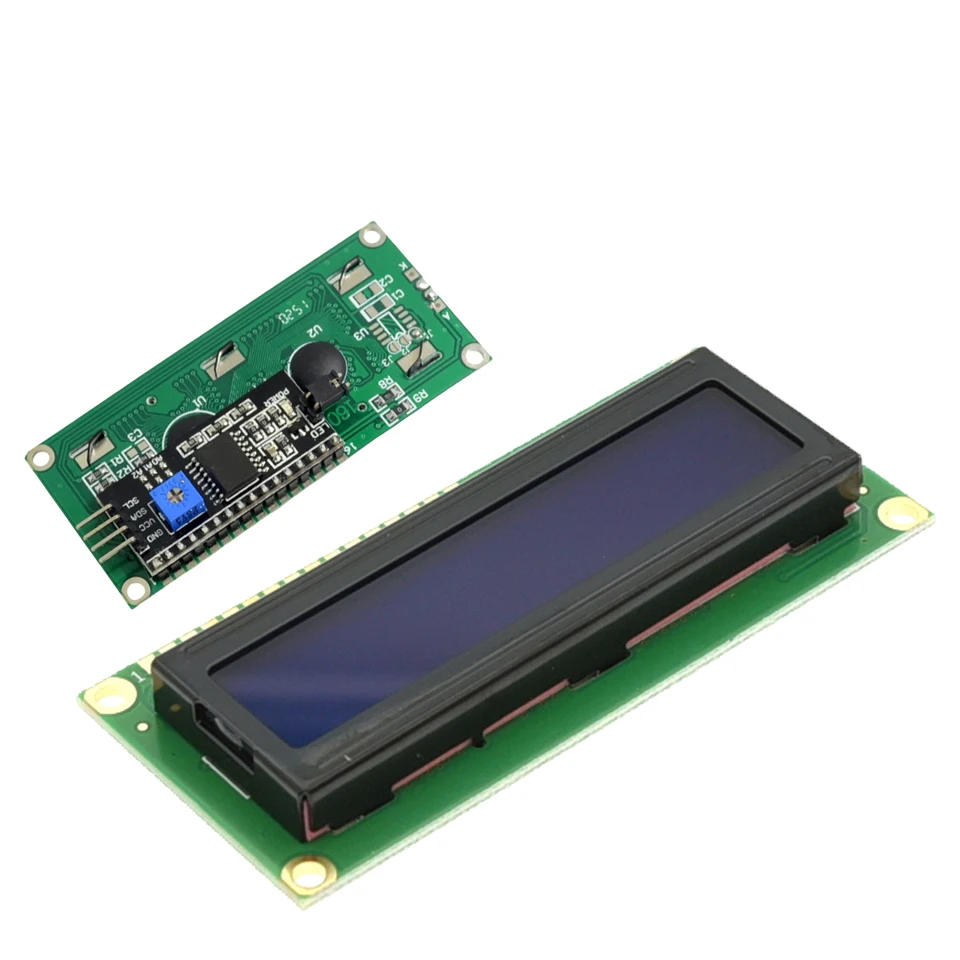

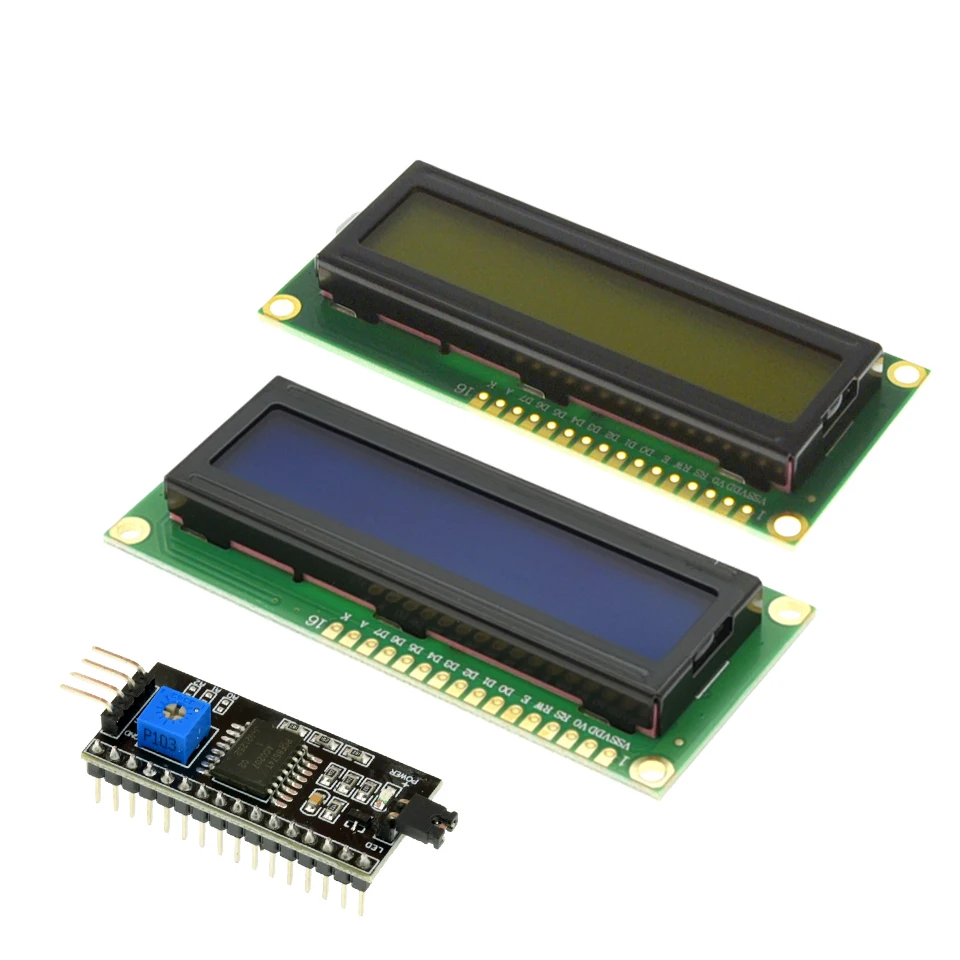

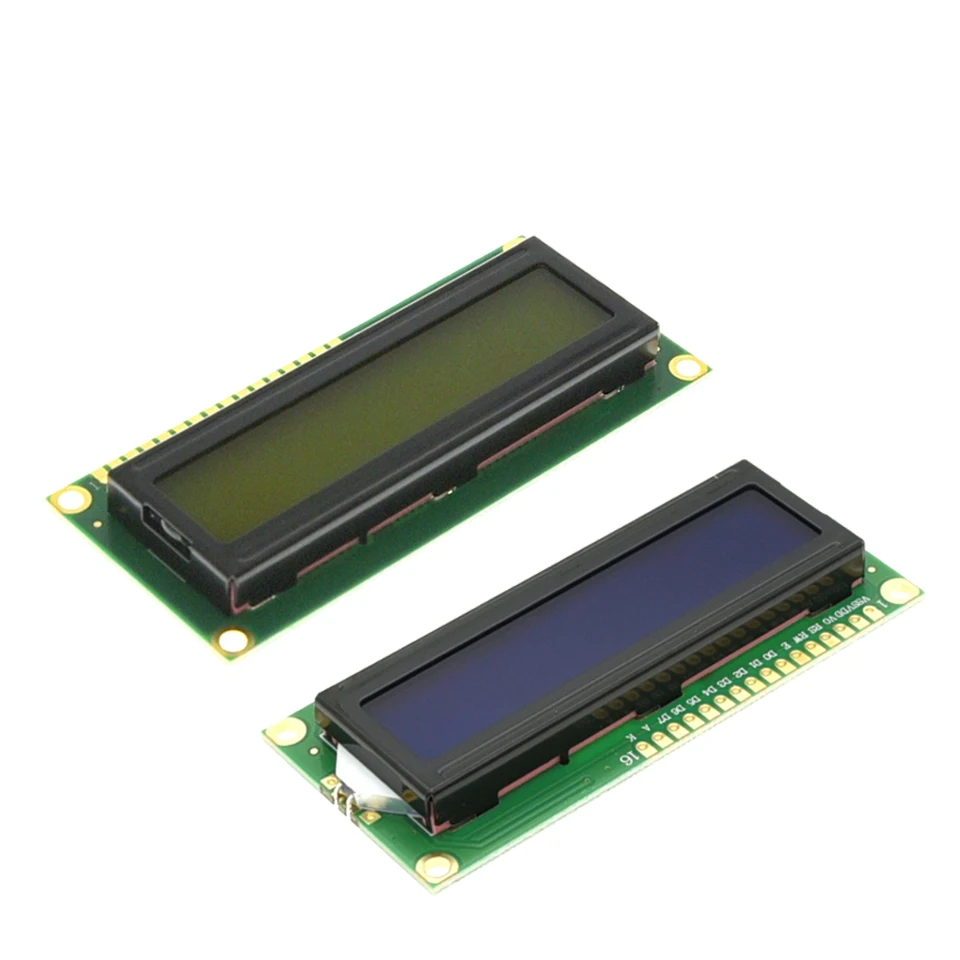

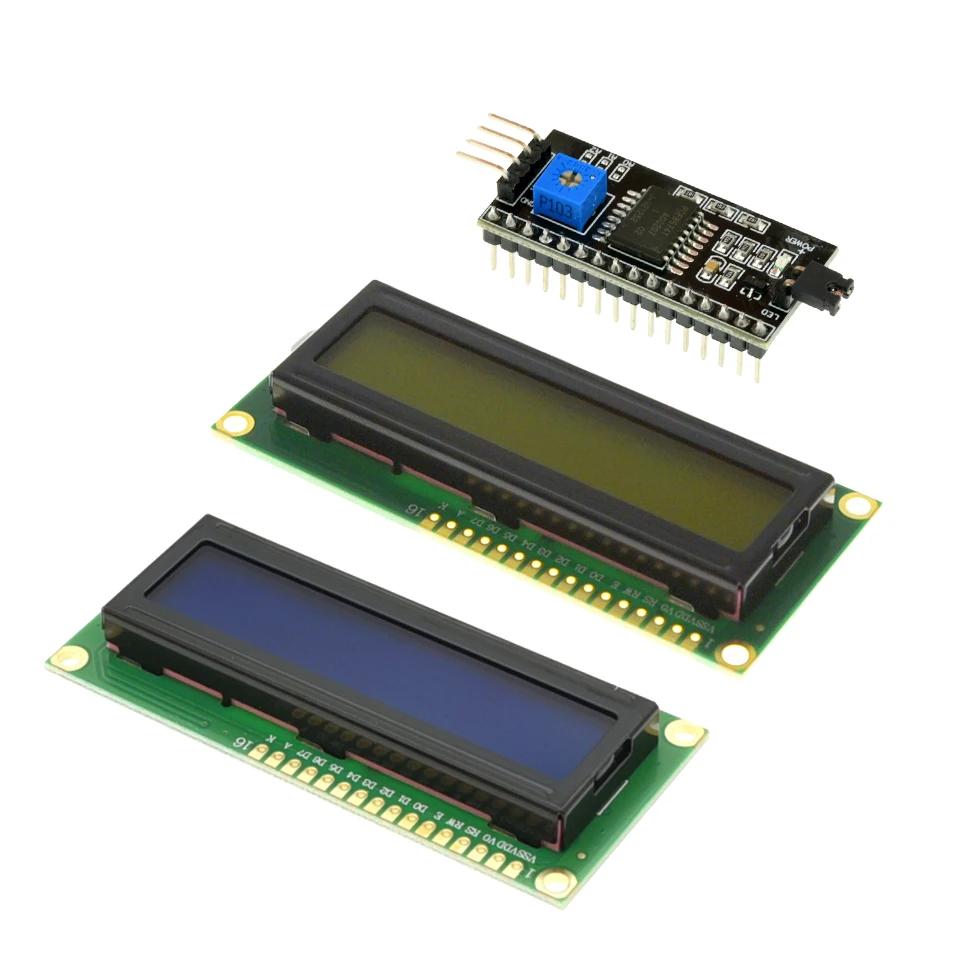

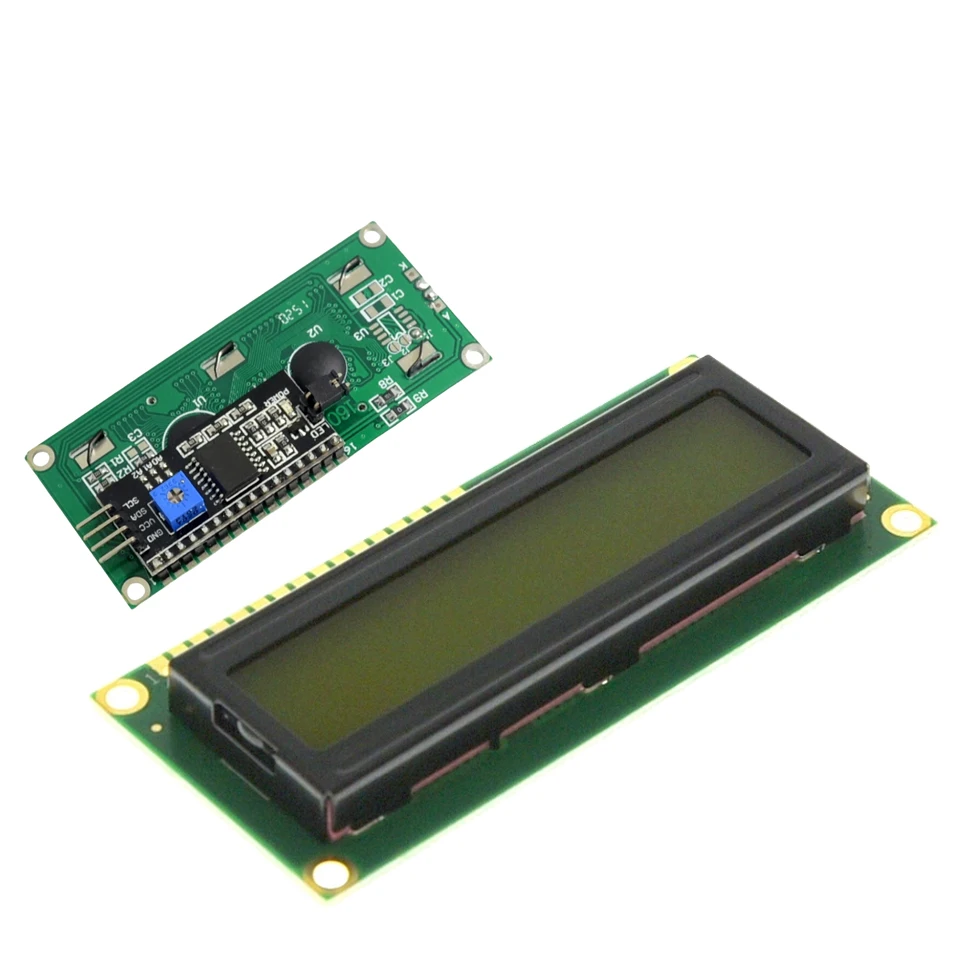

1602A Azul/Amarillo-Verde
El módulo de pantalla de cristal líquido de tipo carácter LCD1602A es un módulo de pantalla de cristal líquido de matriz de puntos específicamente para mostrar letras, números, símbolos y similares.Está dividido en métodos de transmisión de datos de 4 y 8 bits.Proporciona un modo de visualización de matriz de puntos 5x7 + cursor.Se proporcionan un búfer de datos de visualización DDRAM, un generador de caracteres CGROM y un generador de caracteres CGRAM, y CGRAM se puede utilizar para almacenar datos de fuentes de hasta ocho caracteres gráficos de matriz de puntos de 5x8 definidos por sí mismos.Proporciona una gran cantidad de configuraciones de comando: visualización clara; cursor de regreso al origen; mostrar encendido/apagado; cursor encendido/apagado; mostrar parpadeo de caracteres; cambio de cursor; elemento de cambio de pantalla.Se proporciona un circuito de reinicio automático de encendido interno.Cuando el voltaje de la fuente de alimentación externa excede +4,5 V, el módulo se inicializa automáticamente y el módulo se configura en el estado de funcionamiento de la pantalla predeterminado.LCD1602A es un módulo de pantalla de cristal líquido respetuoso con el medio ambiente.
Parámetro:
- Voltaje de funcionamiento lógico (Vdd): +4,8~+5,2V
- Voltaje de accionamiento LCD (Vdd-Vo): +3,0 ~ +5,0 V
- Temperatura de trabajo (Ta): -20~+70C (temperatura amplia)
- Temperatura de almacenamiento (Tsto): -30~+ 80C (temperatura amplia)
- Corriente de funcionamiento (excepto retroiluminación): 1,7 mA (máx.)
- Corriente de trabajo (retroiluminación): 24,0 mA (máx.)
Placa adaptadora PCF8574:Debido a los diferentes lotes de fabricantes, la versión PCF8574 en la placa también puede ser diferente.Actualmente existen versiones PCF8574T, PCF8574AT, las funciones de los pines son las mismas, pero la dirección del dispositivo I2C es diferente.Cuando el módulo esté disponible, verifique primero el modelo del chip y luego modifique el número de ID I2C en el programa.
Dirección predeterminada : Cuando se envía, A2~A0 queda flotando.La dirección I2C en este momento es la dirección predeterminada en la siguiente tabla.Si desea modificar la dirección usted mismo, tenga en cuenta que el teclado de dirección está flotando y el corto es 0.
Características del producto:El módulo utiliza PCF8574, que permite que la mayoría de las MCU implementen la expansión del puerto de E/S remoto a través de dos buses bidireccionales (I2C).El dispositivo incluye un puerto cuasi bidireccional de 8 bits y una interfaz de bus I2C.El PCF8574 tiene un bajo consumo de corriente y el pestillo de salida del puerto tiene una capacidad de accionamiento de alta corriente para controlar directamente el LED.También tiene una línea de interrupción (salida INT de drenaje abierto) que se puede conectar a la lógica de interrupción de la MCU.Al enviar una señal de interrupción a través de INT, el puerto de E/S remoto puede informar a la MCU si hay entrada de datos desde el puerto sin tener que comunicarse a través del bus I2C.Parámetros del producto:
- Tamaño: 41. mm (largo) * 19 mm (ancho) * 15,3 mm (alto)
- Voltaje de funcionamiento: 2,5-6 V
