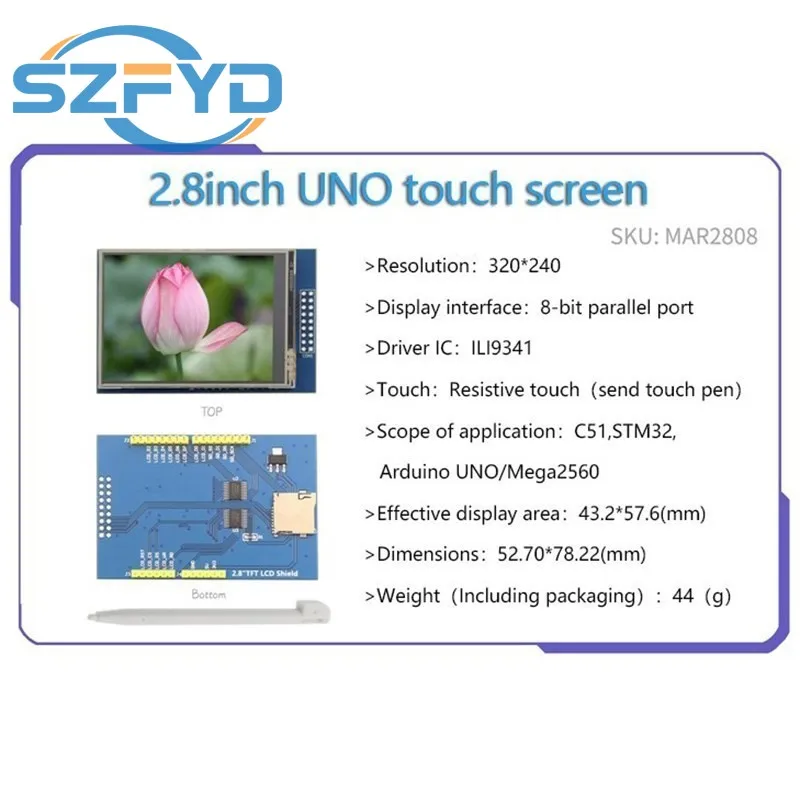

Módulo LCD Pantalla LCD TFT de 2,8 pulgadas para placa Arduino UNO R3 y soporte Mega 2560 con lápiz táctil Gif

Introducción del producto:

• Admite la conexión directa de placas de desarrollo ArduinoUNO y Mega2560 sin conexión
• Resolución HD 320X240 y soporte táctil
• Usando un bus paralelo de 8 bits, se actualiza SPI más rápido que el puerto serie
• Con ranura para tarjeta SD para un fácil experimento de expansión
• Proporcionar una biblioteca Arduino, proporcionar programas de muestra ricos
• Estándar de proceso de grado militar, trabajo estable a largo plazo
• Proporcionar soporte técnico de unidad subyacente

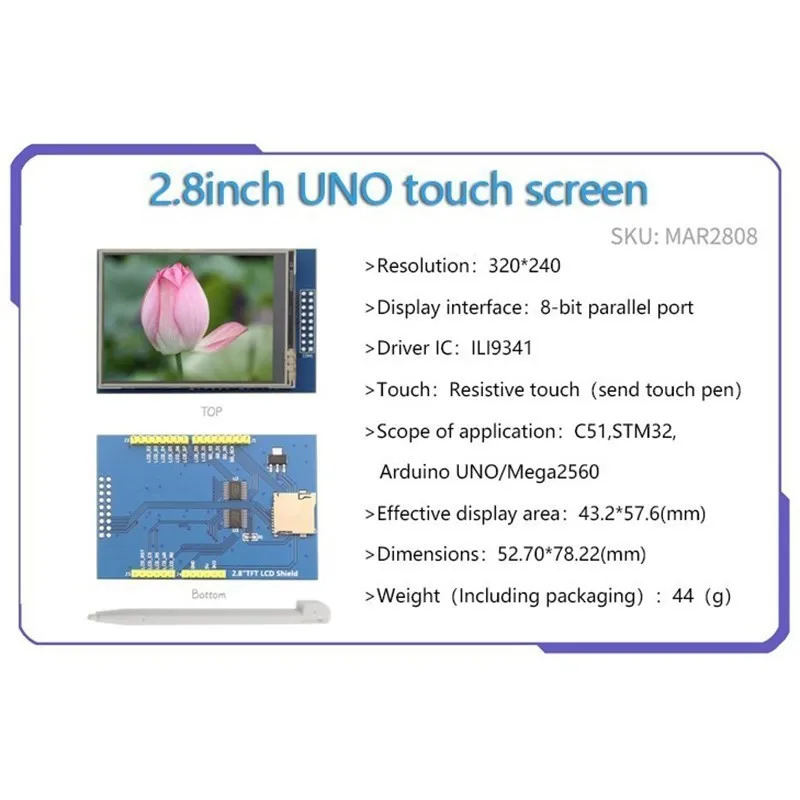

Parámetros del producto:

• Tamaño: 2,8 (pulgadas)
• Tipo: TFT
• Chip controlador: ILI9341
• Resolución: 320*240 (Píxel)
• Interfaz del módulo: interfaz paralela de 8 bits
• Área de visualización efectiva: 57,6x43,2 (mm)

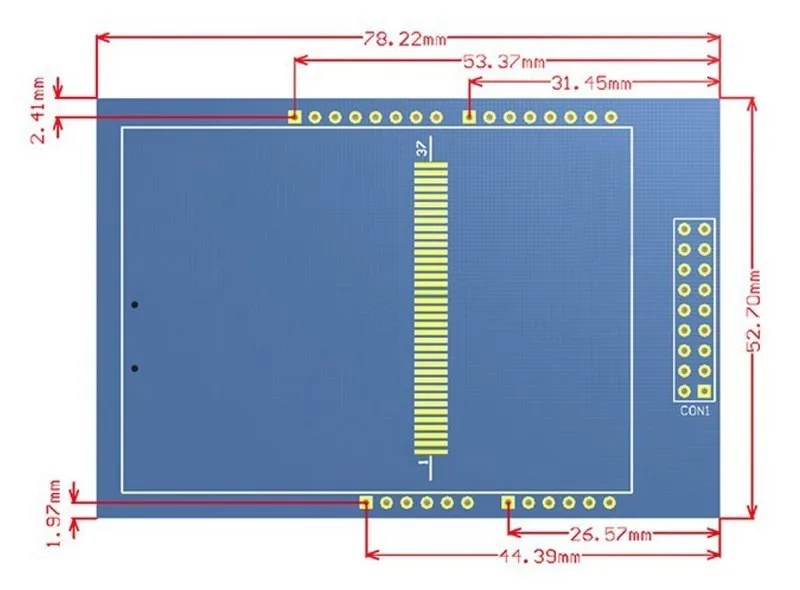

• Tamaño de PCB del módulo: 78,22x52,7 (mm)
• Temperatura de funcionamiento: -20℃~70℃
• Voltaje de funcionamiento: 5V
• Consumo de energía: alrededor de 90 mA
• Peso del producto: 25 (g)

Definición de interfaz:

• LCD_RST: indica la señal de reinicio del bus LCD
• LCD_CS: señal de selección de chip de bus LCD
• LCD_RS: comando de bus LCD/señal de selección de datos
• LCD_WR: indica la señal de escritura del bus LCD
• LCD_RD: indica la señal de lectura del bus LCD
• GND: fuente de energía
• 5V: entrada de alimentación de 5V
• 3V3: NC Este pin no está conectado
• LCD_D0: indica datos LCD de 8 bits Bit0
• LCD_D1: LCD de datos de 8 bits Bit1
• LCD_D2: LCD de datos de 8 bits2
• LCD_D3: LCD de datos de 8 bits Bit3
• LCD_D4: LCD de datos de 8 bits Bit4
• LCD_D5: LCD de datos de 8 bits Bit5
• LCD_D6: LCD de datos de 8 bits Bit6
• LCD_D7: LCD de datos de 8 bits Bit7
• SD_SS: indica la señal de selección del bus SPI de la tarjeta SD
• SD_DI: indica la señal MOSI del bus SPI en la tarjeta SD
• SD_DO: Señal MISO del bus SPI en la tarjeta SD
• SD_SCK: indica la señal de reloj del bus SPI en la tarjeta SD

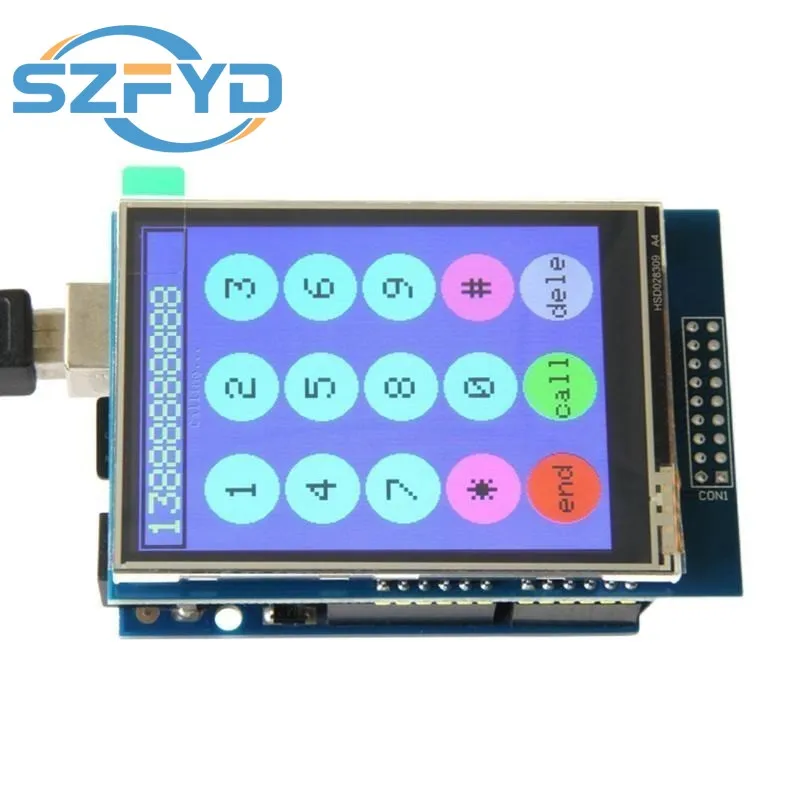

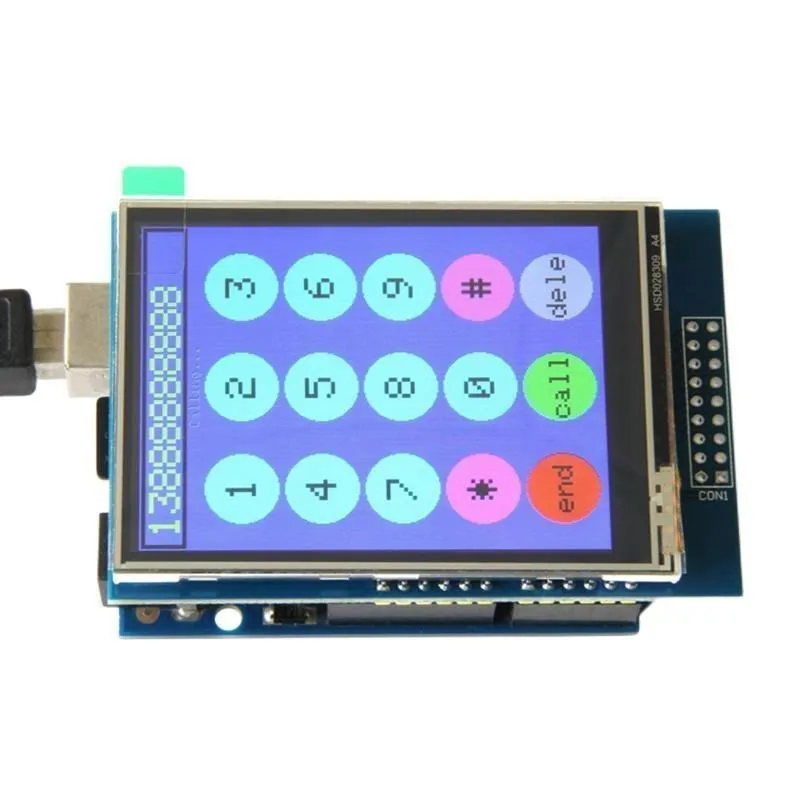

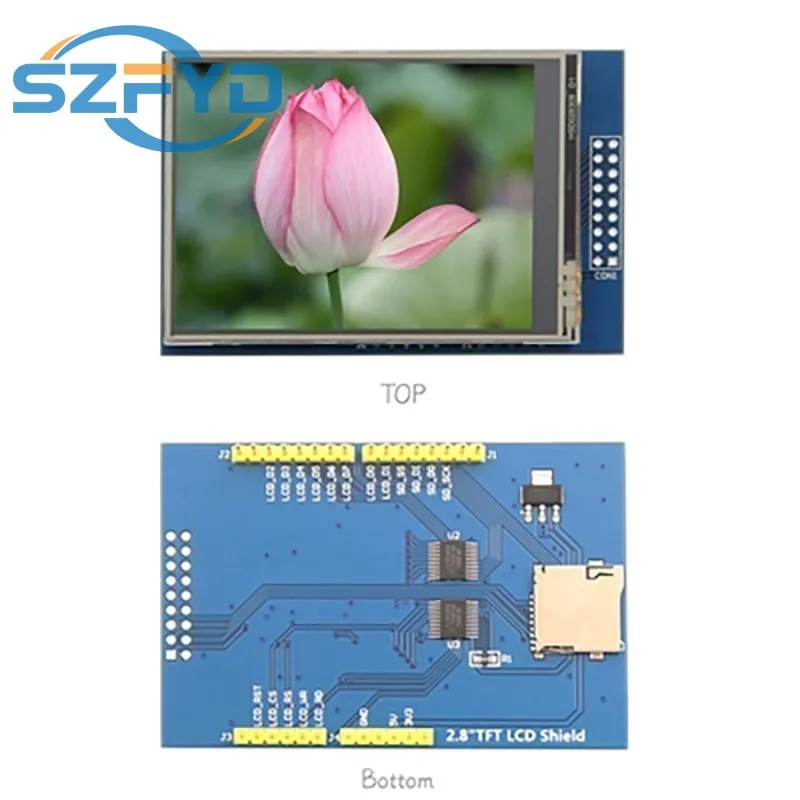

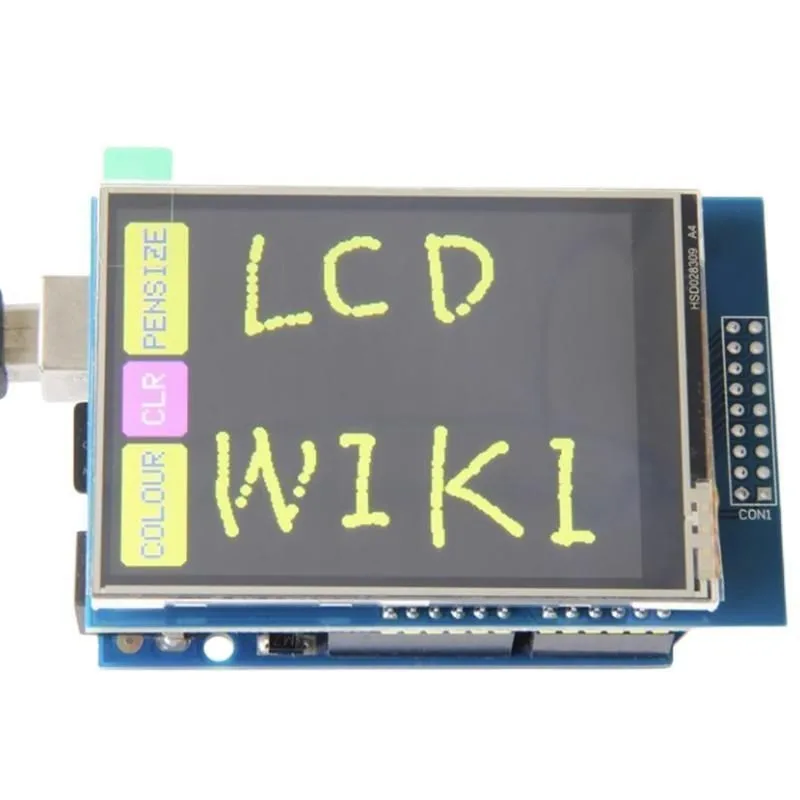

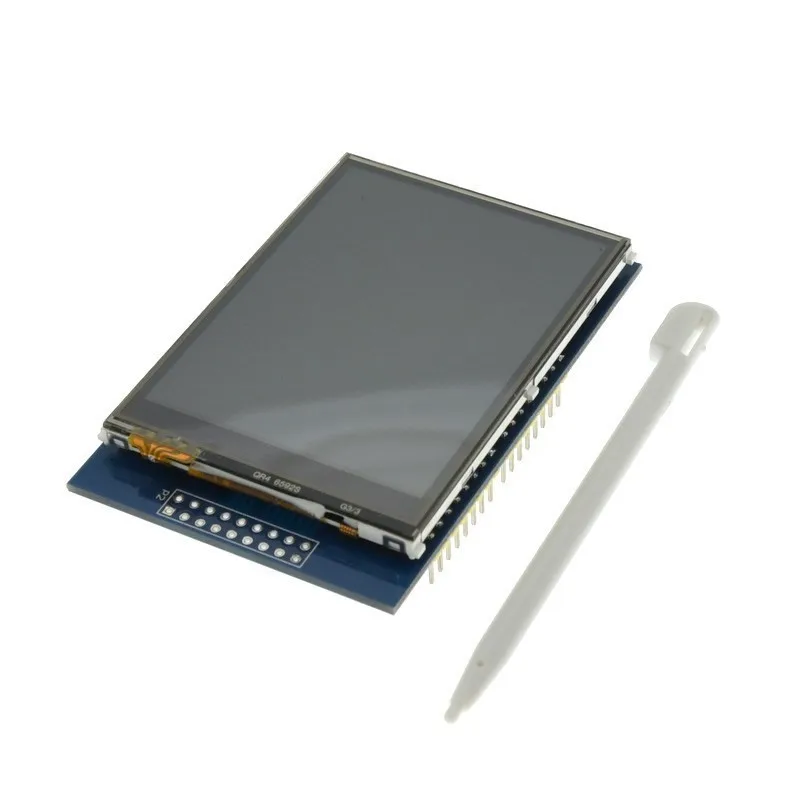

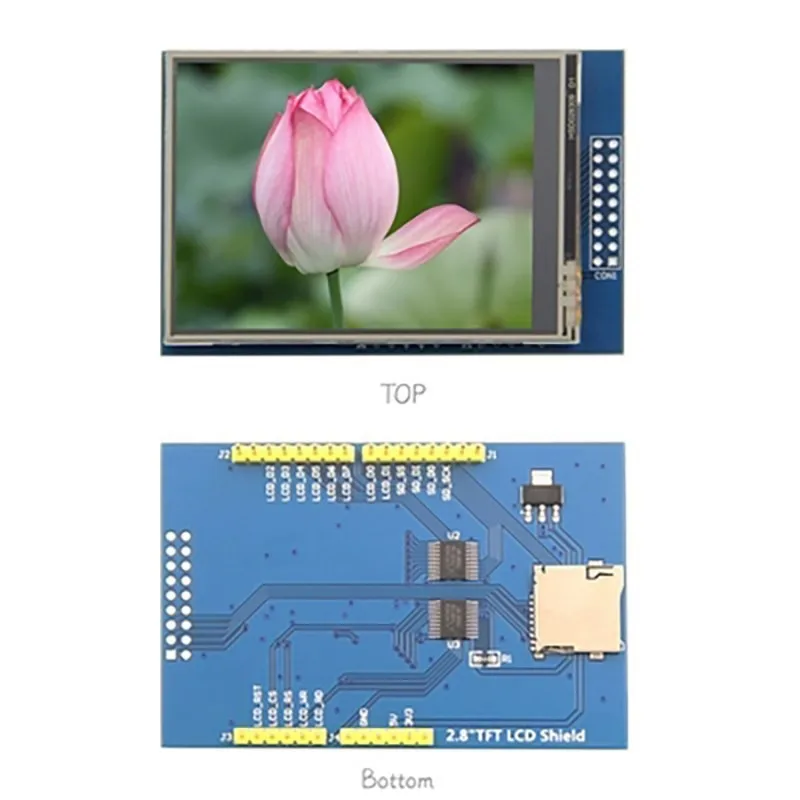

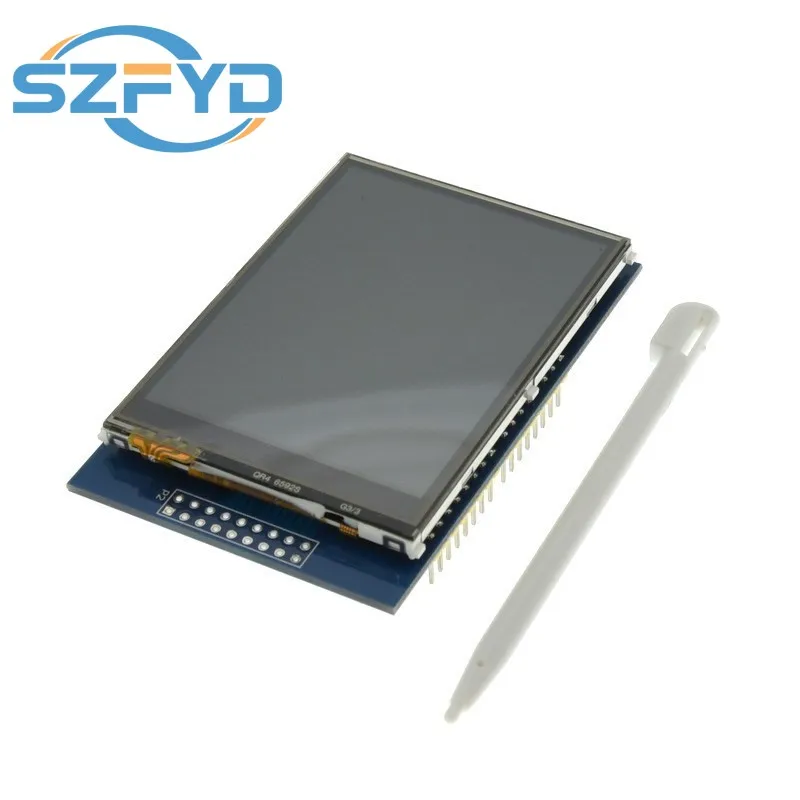

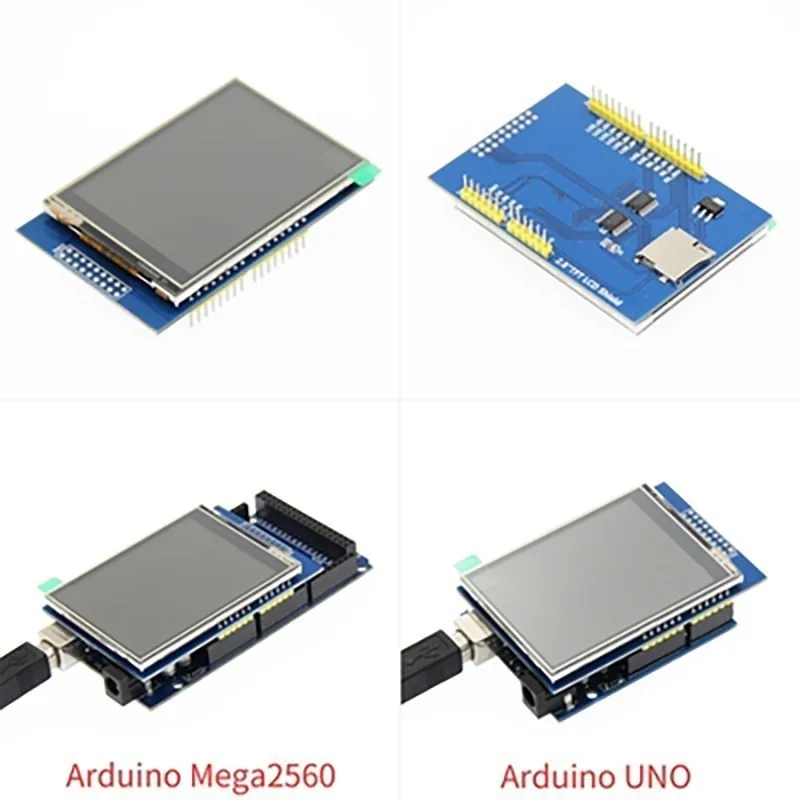

Imagen del producto:
