Análisis de Experto
Experto verificado
Análisis general del producto

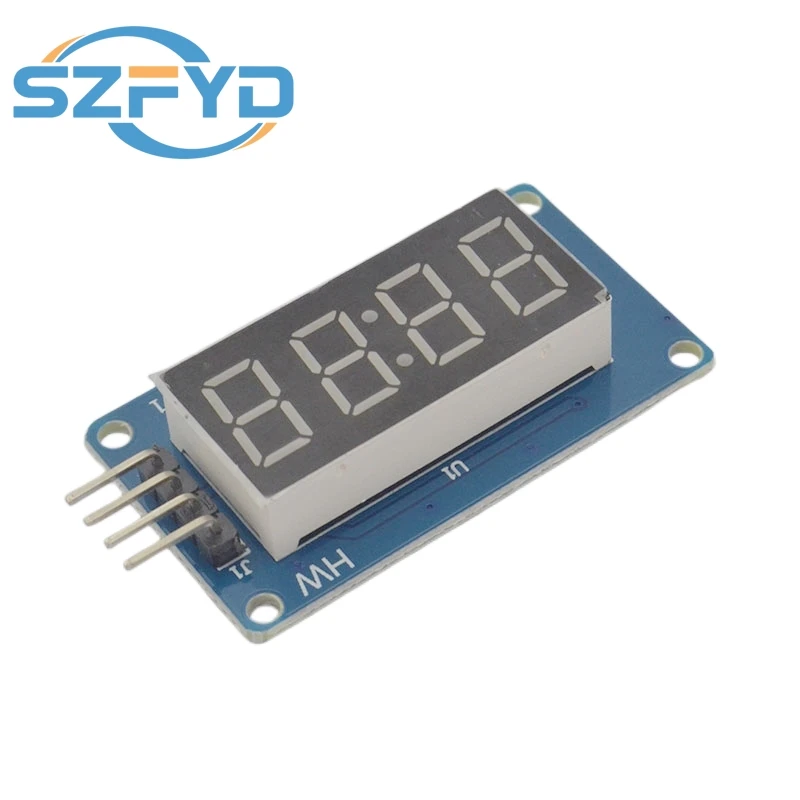

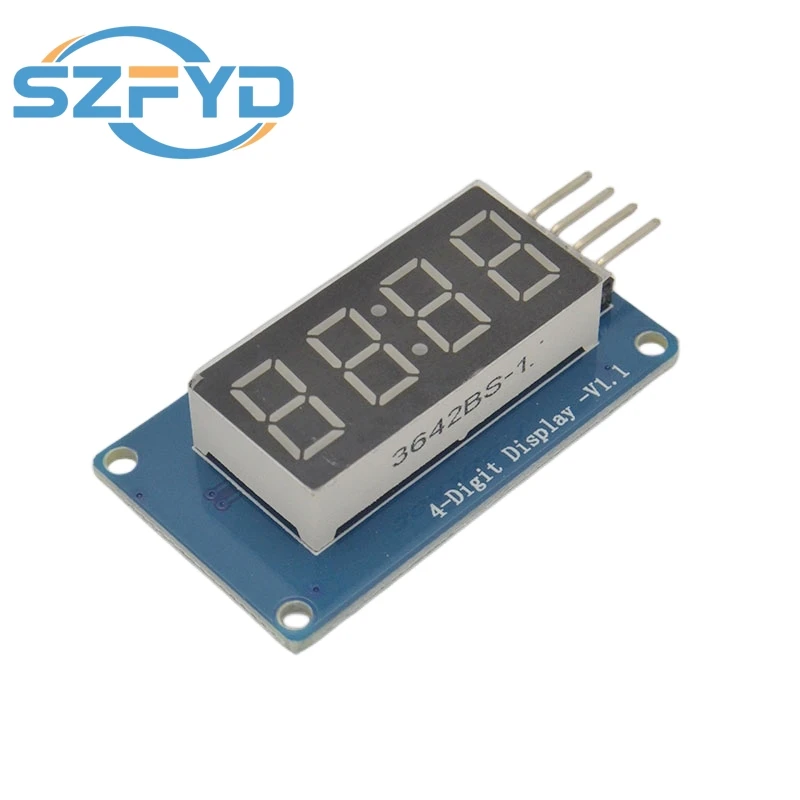

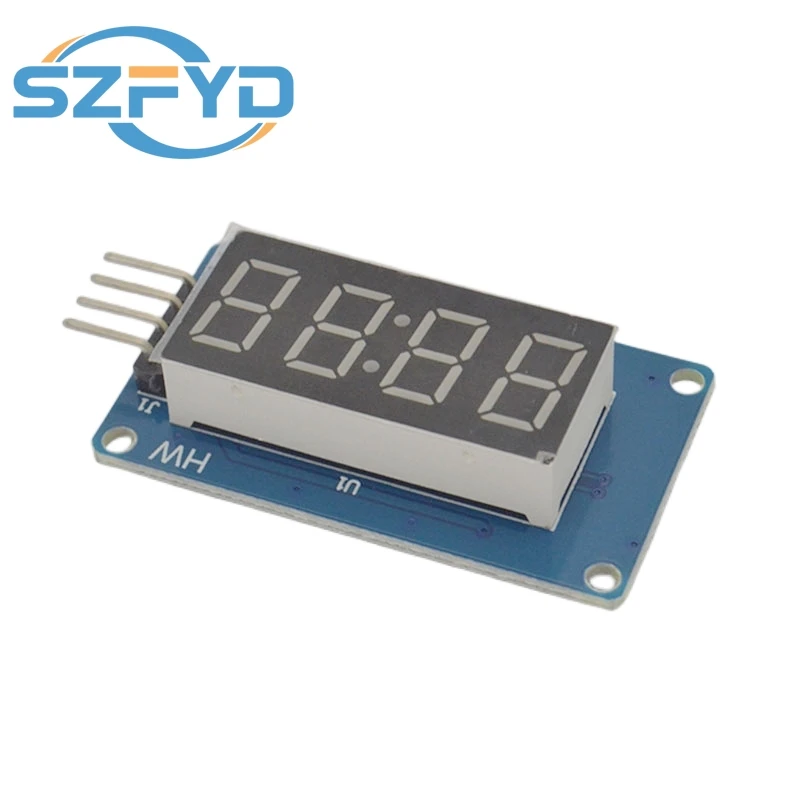

Llevo más de 15 años probando equipo táctico, ropa militar y gear outdoor en maniobras reales, rutas de montaña por los Pirineos y ejercicios de supervivencia en la sierra de Cazorla, y hace un par de años empecé a integrar electrónica personalizada en mi equipo para cubrir necesidades específicas que el gear comercial no cubre. Este módulo de pantalla LED TM1637 de 4 dígitos y 7 segmentos es uno de los componentes que más he usado en proyectos de aficionado y prototipos para uso en campo. Se trata de un display compacto de dígitos de 0,36 pulgadas en color rojo de ánodo común, diseñado para conectarse a placas Arduino, ESP32, Raspberry Pi Pico y otros microcontroladores compatibles mediante solo 2 pines de control, lo que lo hace ideal para proyectos donde los pines libres del microcontrolador son escasos.
He probado este módulo en una docena de proyectos distintos: desde relojes de campaña para saber la hora en maniobras nocturnas hasta contadores de pulsos para registrar el número de cartuchos disparados en ejercicios de tiro, pasando por termómetros para monitorizar la temperatura ambiente en refugios de montaña. Su compatibilidad con niveles lógicos de 3,3V y 5V significa que puedo usarlo tanto con placas Arduino UNO clásicas como con sistemas más modernos y compactos como el ESP32, que es mi opción preferida para proyectos de campo por su bajo consumo y conectividad integrada.
Calidad de materiales y construcción

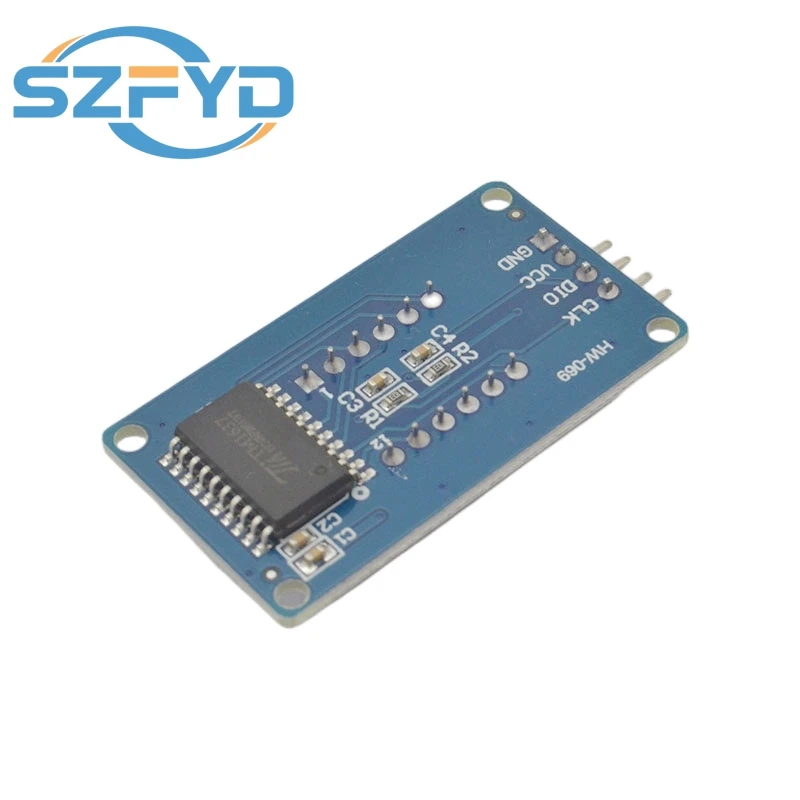

El módulo se monta sobre una placa de circuito impreso (PCB) de FR4 de tamaño reducido, con unos acabados de soldadura bastante limpios: no he encontrado ni un solo punto frío en las decenas de unidades que he comprado para mis proyectos. Los 4 dígitos de 7 segmentos están montados de forma sólida, con el punto decimal incluido en cada uno, y el chip controlador TM1637 viene integrado en la parte trasera de la placa, junto a la electrónica necesaria para no requerir resistencias adicionales en los LEDs, lo que simplifica mucho el cableado.
Un detalle que agradezco mucho para montajes en equipo táctico son los 4 orificios de posicionamiento M2 de 2,2 mm de diámetro: me han permitido fijar el módulo a cajas impresas en 3D, a paneles de metacrilato para ponchos tácticos e incluso a la correa de un reloj de muñeca para un proyecto de cronómetro de carreras de orientación. El conector de pines es estándar, compatible con cables Dupont hembra-macho, lo que facilita las conexiones rápidas sin necesidad de soldar si estás haciendo un prototipo provisional en el campo. El color rojo de los LEDs es de alta intensidad, con un tono que no cansa la vista tras horas de uso, y la construcción general se siente robusta a pesar de su tamaño diminuto: ninguno de los módulos que he usado se ha roto tras caídas desde un metro de altura sobre suelo de piedra, algo que ocurre más a menudo de lo que me gustaría en ejercicios de campo.
Funcionalidad y rendimiento en campo

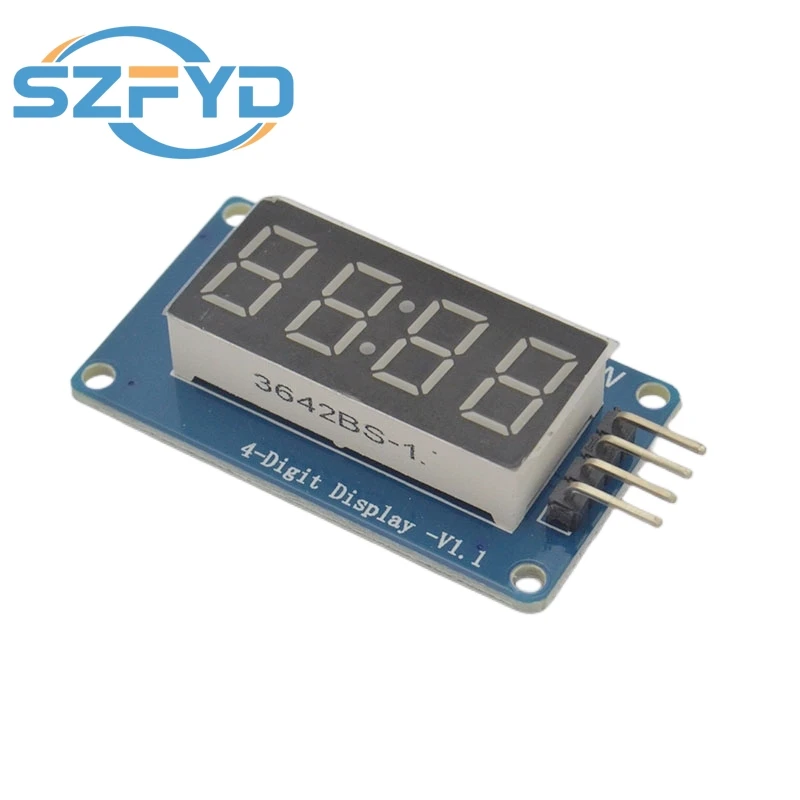

La funcionalidad principal que más valoro de este módulo es su interfaz de 2 hilos (DIO y CLK) para controlar los 4 dígitos completos: en microcontroladores como el ATmega328P de Arduino UNO, que tiene pocos pines digitales libres, esto es una gran ventaja, porque puedes dedicar el resto de pines a conectar sensores, botones o módulos de comunicación. He usado el módulo como temporizador de cuenta atrás para ejercicios de entrada en edificios (simulando cargas explosivas), configurando el brillo al nivel 7 (máximo) para que sea visible desde 1 metro de distancia en condiciones de luz diurna nublada. Para uso nocturno, bajar el brillo al nivel 2 es suficiente para no arruinar la visión nocturna, y al nivel 0 el display es casi inapreciable, ideal para operaciones de infiltración donde no quieres emitir luz.
El consumo de corriente es otro punto a favor: a brillo máximo consume unos 80 mA, y a brillo mínimo baja de 10 mA, lo que me permite alimentarlo con una batería CR2032 durante días enteros si configuro el brillo bajo. En una ruta de 3 días por el macizo de Gredos, usé un módulo conectado a un ESP32 y un sensor de temperatura DS18B20 para monitorizar la temperatura nocturna en el refugio, y la batería de 1000 mAh duró todo el fin de semana sin problemas. Un consejo práctico que he aprendido a base de errores: si usas una fuente de alimentación externa al microcontrolador, siempre conecta la masa (GND) común entre ambos, de lo contrario la comunicación con el TM1637 fallará y el display parpadeará o no mostrará nada. También es posible conectar varios módulos en cascada usando los orificios M2 para montarlos uno al lado del otro, algo que hice para un proyecto de reloj con 8 dígitos (horas y minutos) para un puesto de mando temporal.
La librería estándar para Arduino funciona sin problemas, y permite mostrar no solo números del 0 al 9, sino también letras A-F y caracteres personalizados, aunque para uso táctico rara vez necesito más allá de números y dos puntos para formatos de hora o cronómetro. El flujo de texto de derecha a izquierda es útil para mostrar mensajes cortos, pero dado el tamaño de los dígitos, solo es legible si estás a menos de 50 cm del display.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes del módulo destaco:
- Interfaz de 2 hilos: ahorra pines del microcontrolador, crítico para proyectos pequeños con pocos recursos.
- Compatibilidad universal: funciona con 3,3V y 5V, compatible con Arduino, ESP32, Raspberry Pi Pico y la mayoría de placas del mercado.
- 8 niveles de brillo ajustables: se adapta perfectamente a condiciones de luz diurna, nocturna o de baja visibilidad.
- Montaje sencillo: los 4 orificios M2 facilitan la fijación a cajas, paneles o correas sin esfuerzo extra.
- Electrónica integrada: no requiere resistencias adicionales, lo que reduce el tiempo de montaje y los posibles puntos de fallo.
- Bajo consumo: ideal para proyectos alimentados por baterías en entornos sin acceso a red eléctrica.
Como aspectos mejorables, echo en falta:
- Legibilidad en sol directo: aunque el brillo máximo es intenso, en días de sol pleno los dígitos de 0,36 pulgadas se ven poco, incluso a corta distancia. Una versión con LEDs verdes o blancos, o dígitos más grandes, solucionaría esto.
- Tamaño de los dígitos: para aplicaciones donde necesitas leer el display desde 2 o 3 metros (como un temporizador de grupo en una maniobra), los 0,36 pulgadas son demasiado pequeños.
- Orificios de montaje M2: son funcionales, pero si fijas el módulo a superficies rugosas o sometidas a vibraciones (como un vehículo táctico), los tornillos M2 se pueden soltar con facilidad. Unos orificios M3 serían más robustos.
- Limitación de dígitos: para proyectos que requieren más de 4 dígitos (como un cronómetro con horas, minutos y segundos), tienes que conectar varios módulos en cascada, lo que complica el cableado y el código, aunque los orificios M2 ayudan con el montaje mecánico.
Veredicto del experto
Para cualquier persona que esté construyendo equipo electrónico personalizado para uso táctico, militar o outdoor, este módulo TM1637 es una opción sólida, fiable y muy económica. No es un display de alta gama, pero cumple de sobra con las necesidades de la mayoría de proyectos de campo: temporizadores, contadores, termómetros o relojes básicos. Su compatibilidad con casi todos los microcontroladores del mercado y su bajo consumo lo hacen ideal para proyectos alimentados por baterías, y su tamaño compacto permite integrarlo en casi cualquier caja o panel.
Mi recomendación principal es ajustar el brillo al mínimo necesario para la situación, para alargar la vida de la batería, y no olvidar conectar la masa común si usas fuentes de alimentación separadas. Si necesitas leer el display a largas distancias o en sol directo, busca una versión con dígitos de 0,56 pulgadas o mayor, pero para uso a corta distancia en condiciones de luz controlada, este módulo no tiene rival por su relación calidad-precio. Llevo usándolo en mis proyectos desde hace dos años y no he tenido ni un solo fallo catastrófico en campo, lo que dice mucho de su fiabilidad.
