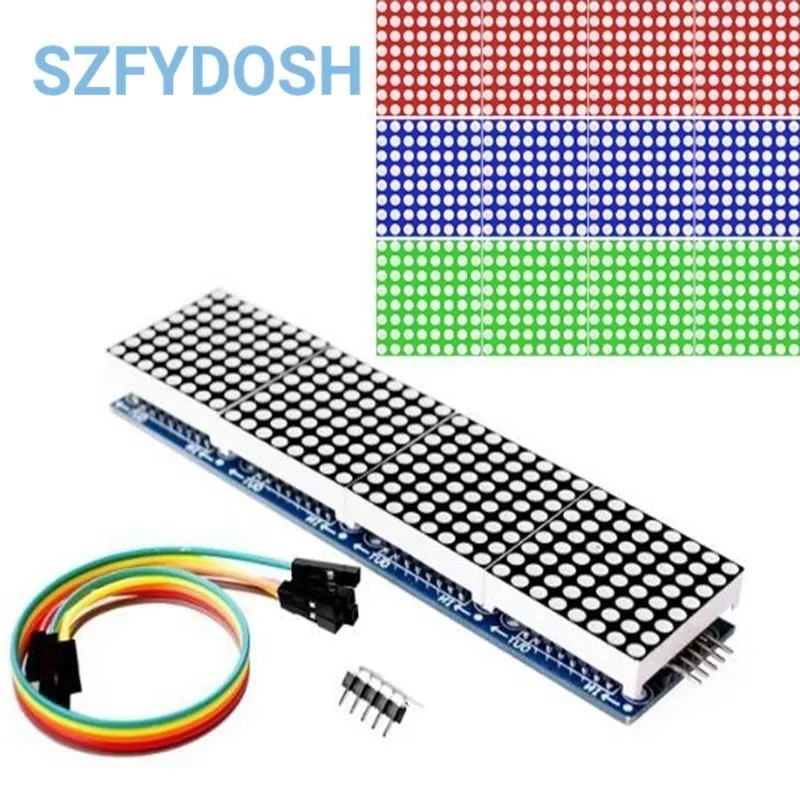

Color
Descripción
Descripción del producto

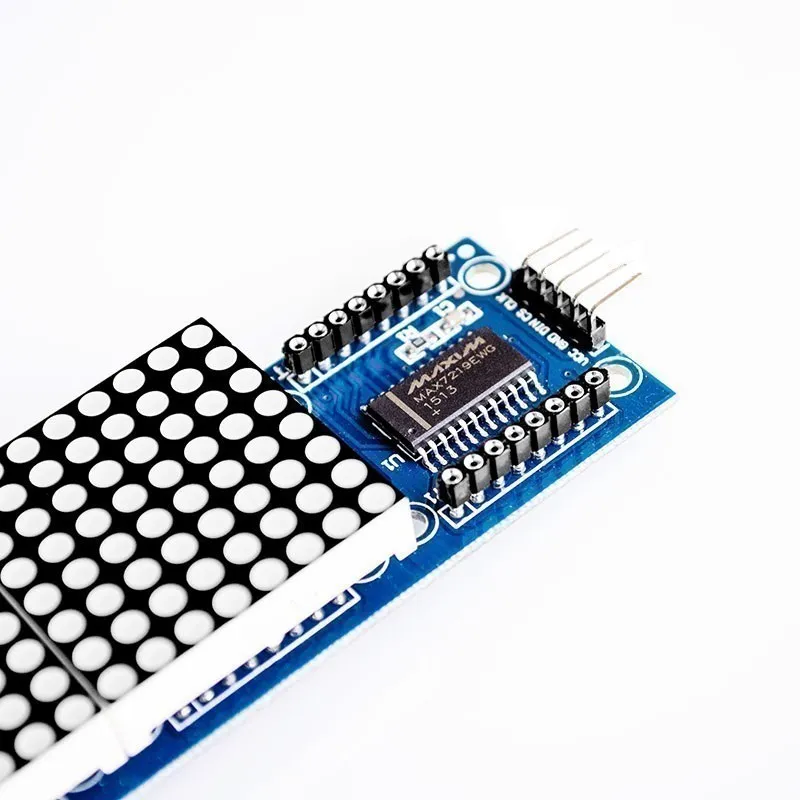

MAX7219Es un controlador de pantalla de cátodo común de entrada/salida serie integrado,yot está conectado a un microprocesador y una pantalla LED de 8 dígitos y 7 segmentos.yoTambién se puede conectar a una pantalla de gráficos de barras o a 64 LED independientes.Incluye un codificador BCD tipo B en chip, un bucle de escaneo multicanal, un controlador de palabras de segmento y una RAM estática de 8*8 para almacenar cada dato.Sólo se utiliza un registro externo para configurar la corriente del segmento de cada LED.
La conveniente interfaz serial de cuatro cables se puede conectar a todos los microprocesadores de uso general. Cada dato se puede abordar sin actualizar todas las pantallas al actualizar.MAX7219 también permite a los usuarios elegir codificar o no cada dato.
Todo el dispositivo contiene un modo de apagado de bajo consumo de 150 μA, control de brillo analógico y digital, unEl registro de límite de escaneo permite al usuario mostrar de 1 a 8 bits de datos y un modo de detección que permite que todos los LED emitan luz.
¡Solo se necesitan 3 puertos IO para controlar 1 matriz de puntos!¡No parpadea cuando se muestra la matriz de puntos!¡Apoya la conexión en cascada!
Parámetros del módulo：
1.Un solo módulo puede controlar una matriz de puntos negativos comunes de 8*8
2.Voltaje de funcionamiento del módulo: 5V
3.Tamaño del módulo: lalto 13,2 cm X ancho 3,2 cm X alto 1,3 cm
4.Con 64 orificios para tornillos de fijación, diámetro del orificio 3 mm
5.Módulo con interfaz de entrada y salida, admite múltiples módulos en cascada
Instrucciones de cableado:
1.El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2.Al controlar un solo módulo, solo es necesario conectar el puerto de entrada a la CPU.
3.Cuando se conectan en cascada varios módulos, la entrada del primer módulo está conectada a la CPU, la salida está conectada a la entrada del segundo módulo, la salida del segundo módulo está conectada a la entrada del tercer módulo, etc....
Tomemos 51 microcontroladores como ejemplo:
VCC→5V
TIÑO→TIÑO
DIN→P2.2
CS→P2.1
CLK→P2.0
Lista de envío：

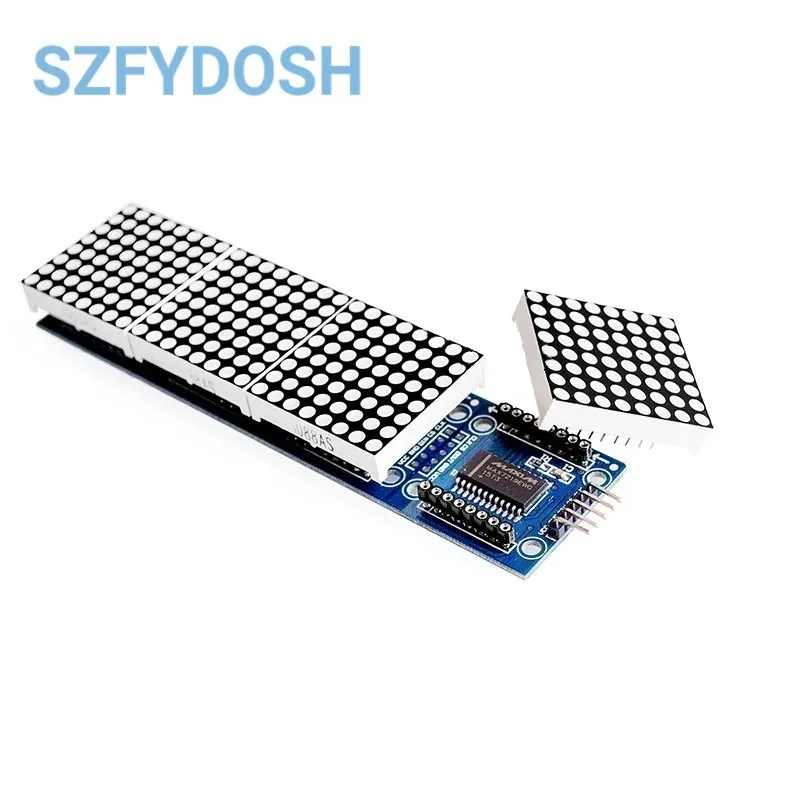

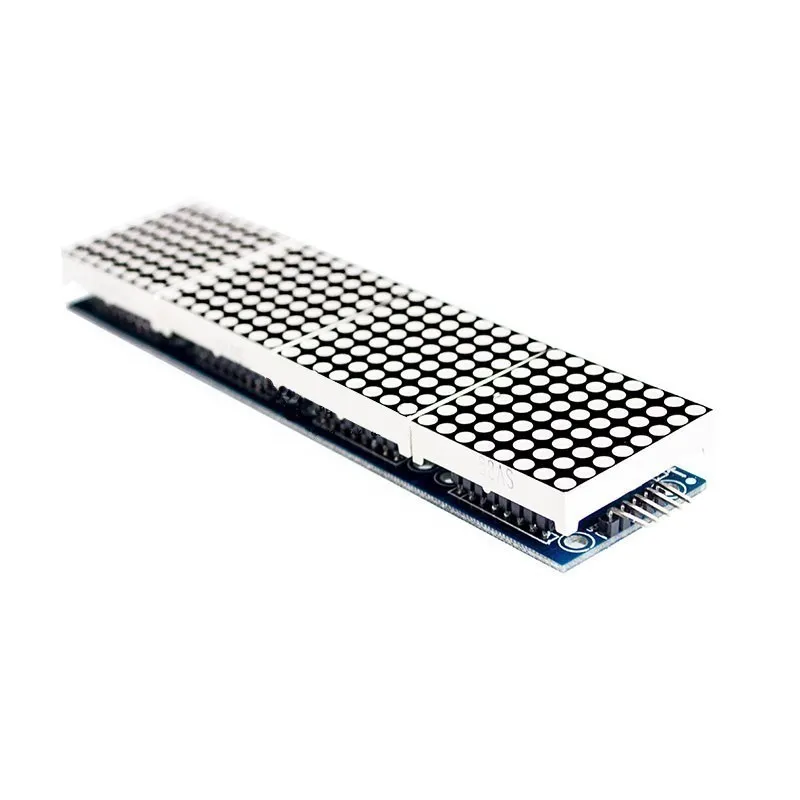

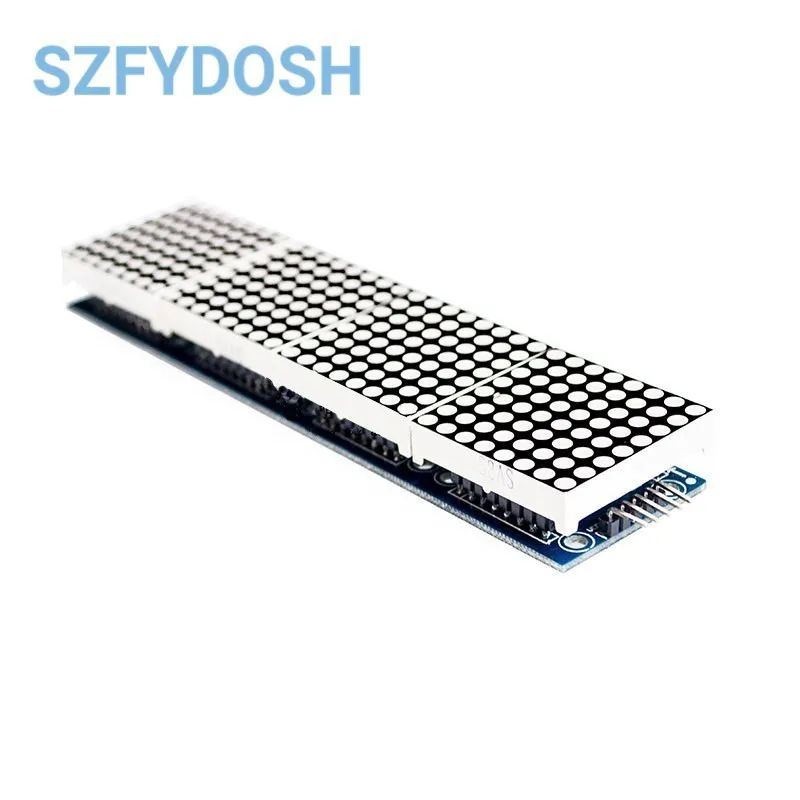

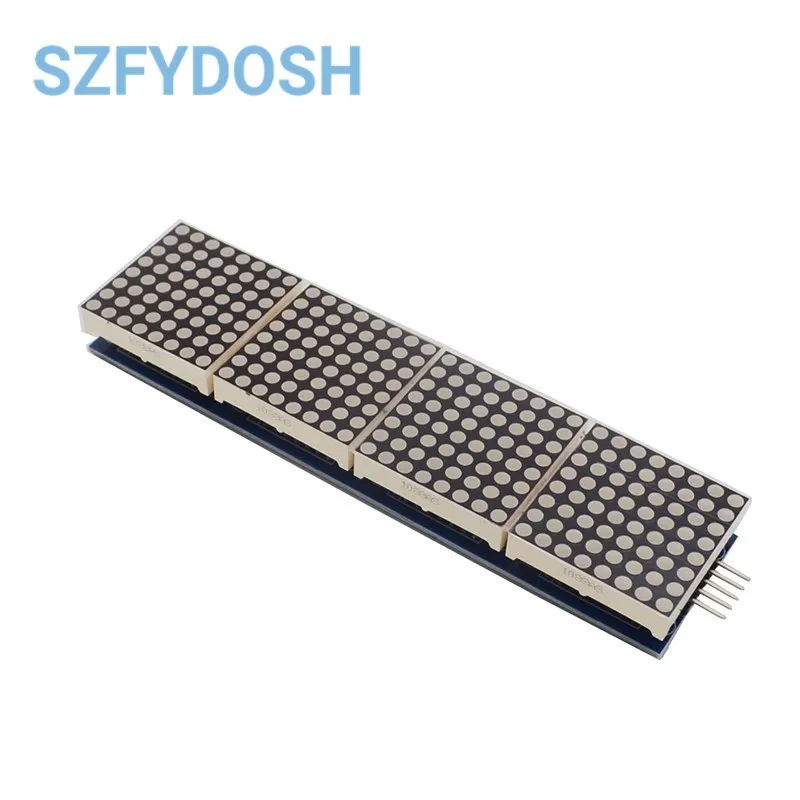

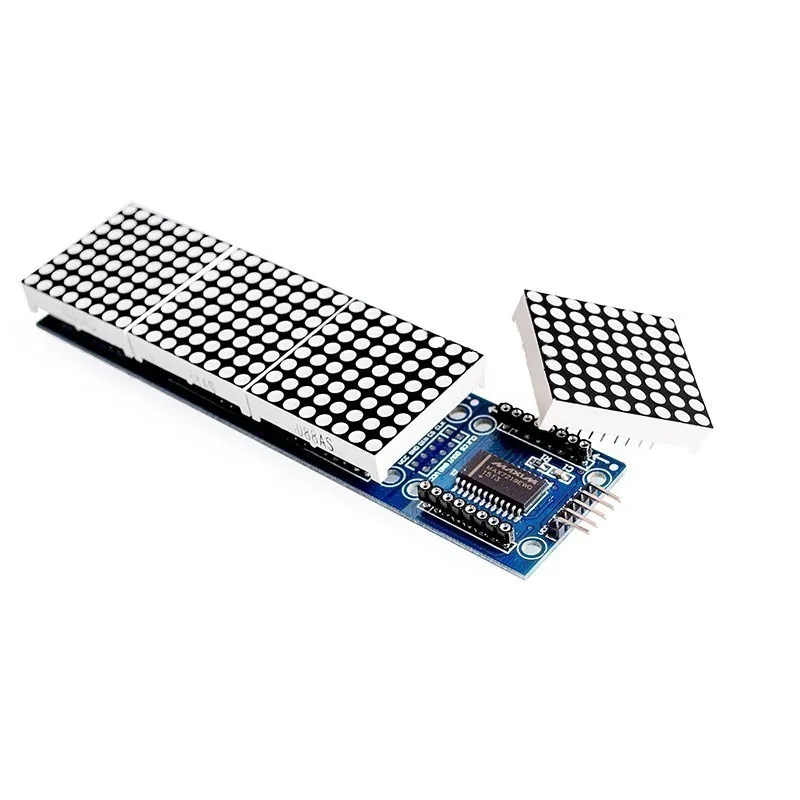

1.Módulo de matriz de puntos MAX7219 (producto terminado, con matriz de puntos, ha sido probado)

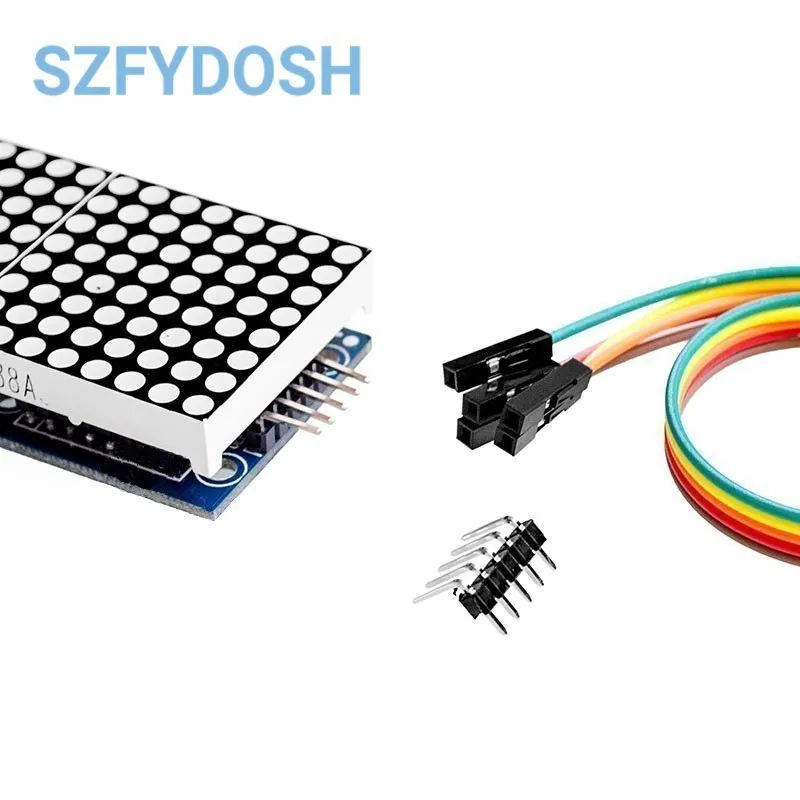

Línea Dupont de 2,20 CM 5P
