Análisis general del producto
He usado módulos de conmutacion en estado solido para sustituir relés en automatizaciones donde el controlador va con un micro (MCU/Arduino) y el entorno electrico mete ruido: alternadores, arrancadas de motores, cargas inductivas y largas tiradas de cable. Este tipo de módulo me gusta especialmente cuando necesito que la parte de control (logica de 3V/5V) quede aislada de la potencia, porque reduce la probabilidad de que “lo digital” se contamine con picos o conmutaciones bruscas.

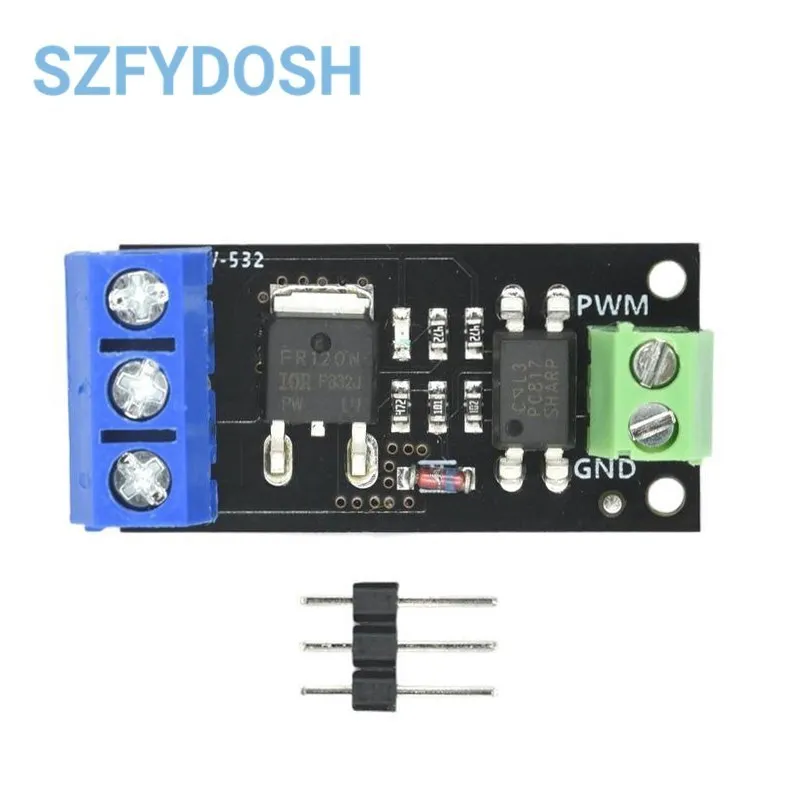

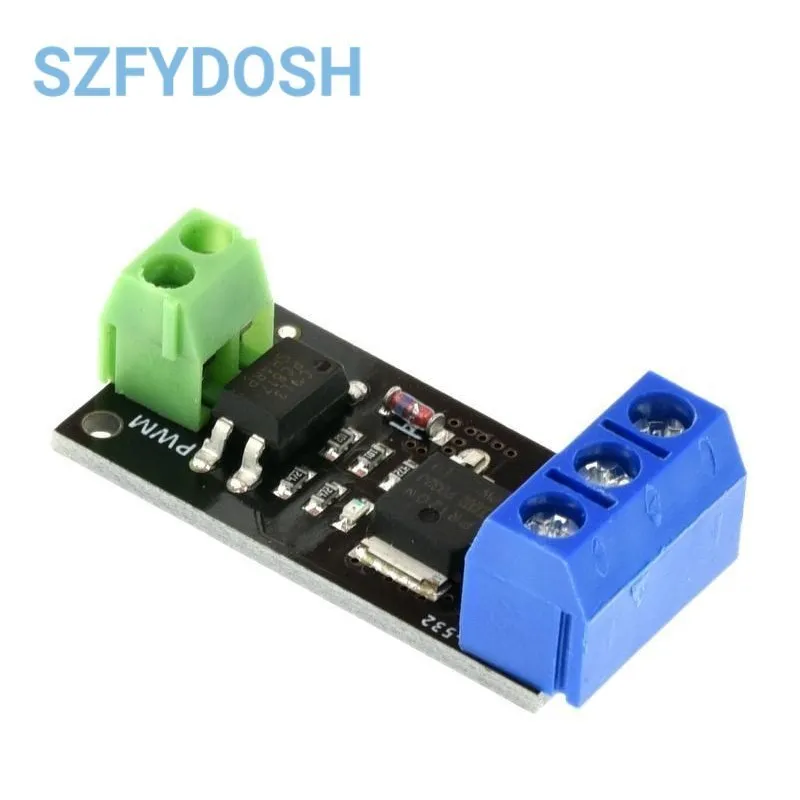

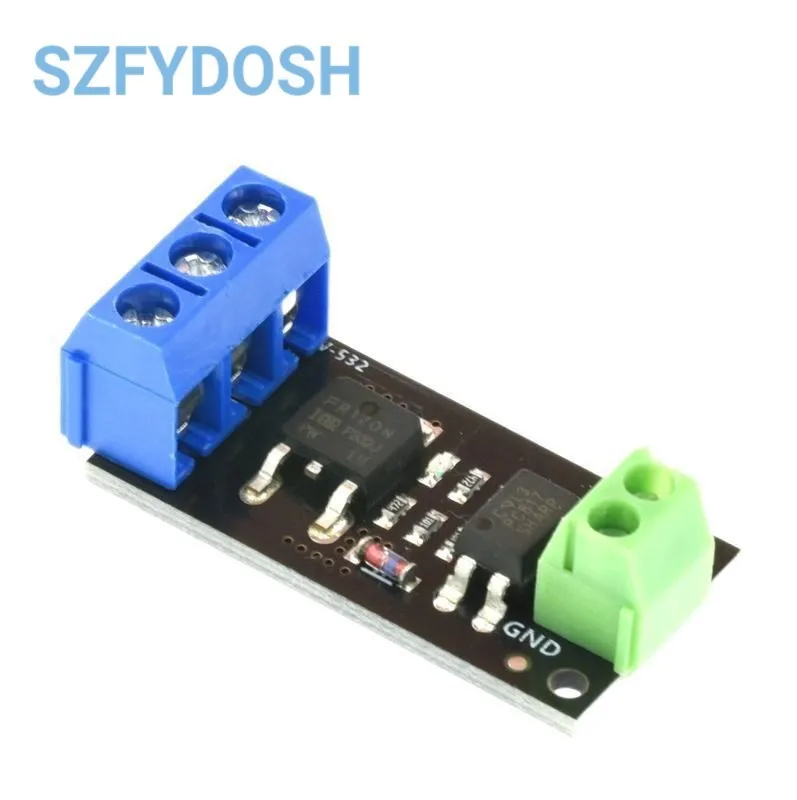

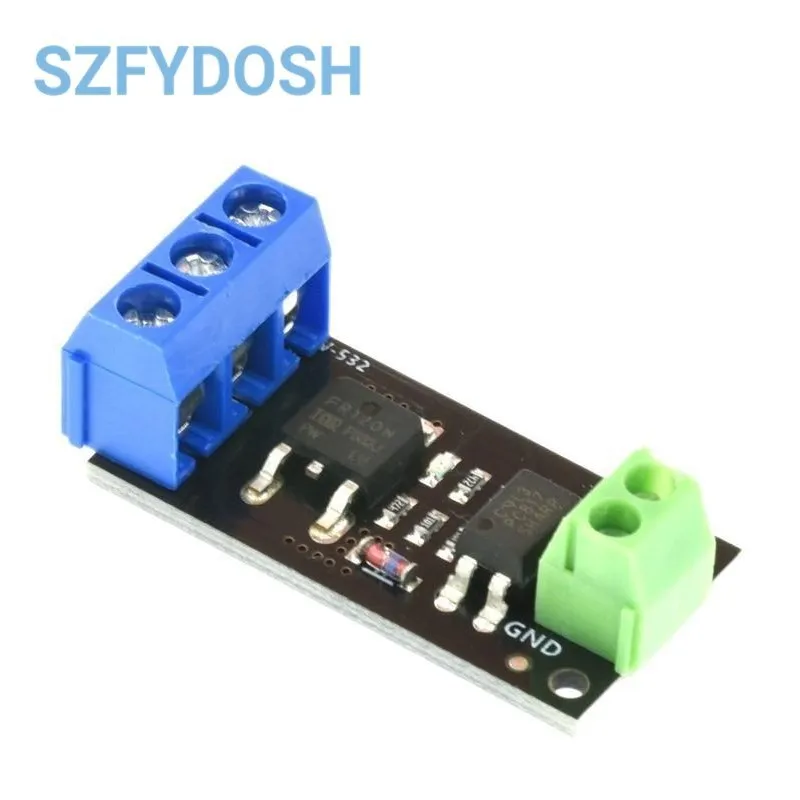

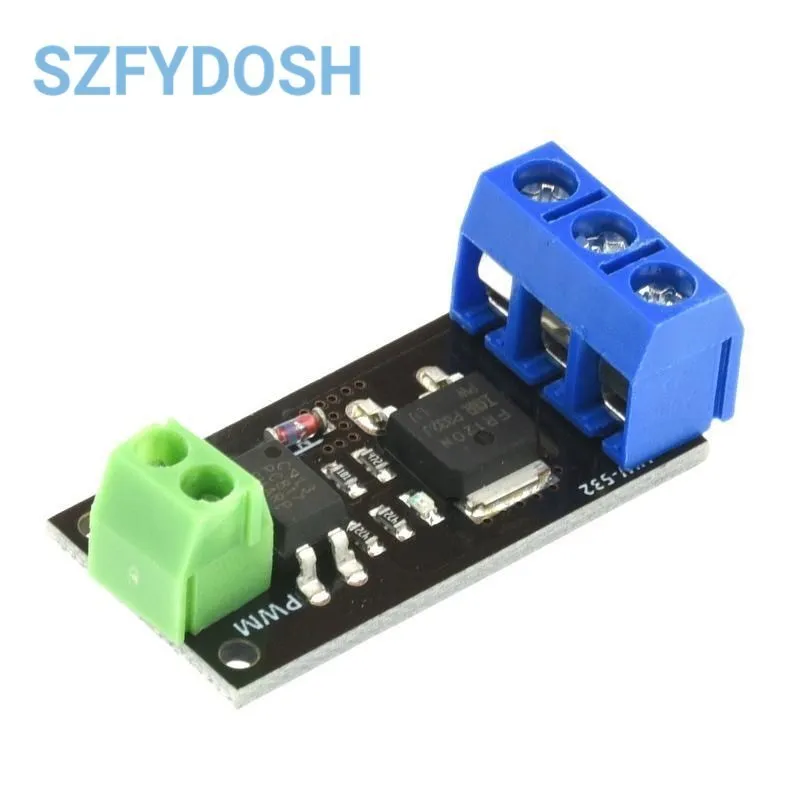

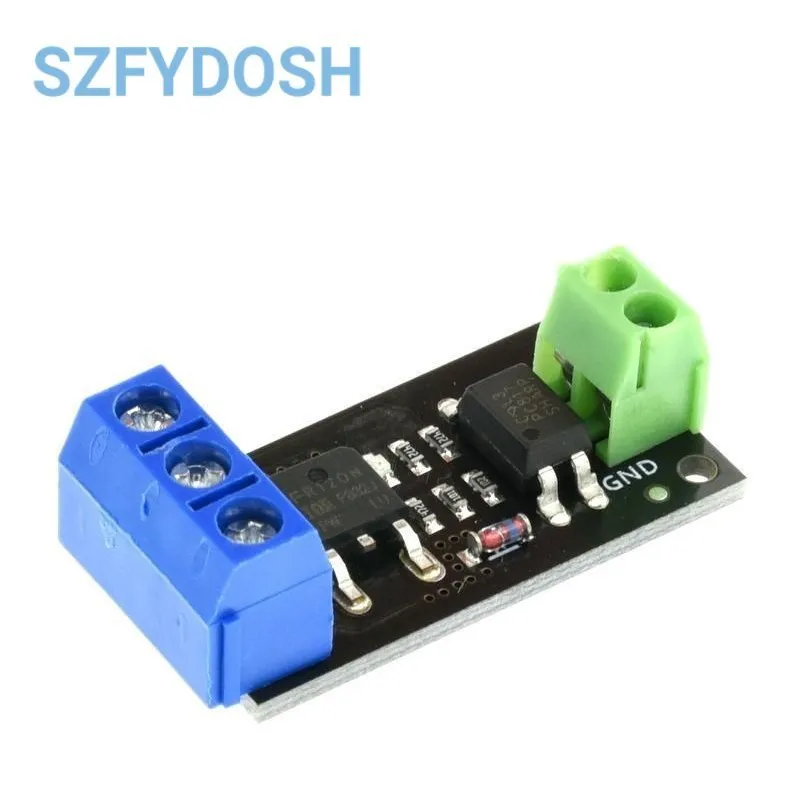

La idea práctica aqui es clara: con una señal de control, el módulo gobierna una carga compatible con MOSFET, manteniendo separadas la entrada logica y la etapa de conmutacion mediante optoacoplamiento. En campo, esa separación marca la diferencia cuando trabajas con masas “raras”, alimentación compartida con otros equipos y cables que no siempre estan impecablemente trenzados o apantallados.
Ademas, el hecho de contemplar arranque en alto y parada en bajo encaja bien con logicas tipicas de automatizacion (por ejemplo, que un pin se mantenga a nivel definido en ausencia de orden). Y que admita PWM abre la puerta a ajustar regimen (bombeo, ventilacion, control de flujo) sin tener que recurrir a soluciones mas complejas.
Calidad de materiales y construcción
No voy a inventarme espesores o componentes concretos que no esten indicados, pero por el enfoque del producto se aprecia una construccion orientada a montajes serios: PCB pensado para trabajar con corrientes elevadas según variante del MOSFET, pistas de potencia y un encapsulado que asume el calentamiento asociado a la conmutacion.
Donde mas noto la “calidad funcional” en este tipo de módulos es en tres detalles:
- Separacion efectiva entre control y potencia: el optoacoplador y el diseño de la zona logica suelen estar para evitar rutas conductoras directas entre ambos mundos.
- Conectividad de potencia por borne/terminal: en montaje real, la fiabilidad suele depender mas de la presion del terminal, la calidad del apriete y la limpieza de contactos que del “nombre” del componente.
- Gestion termica asociada al MOSFET: aunque no vea un disipador integrado en cada uso, el módulo esta pensado para que el MOSFET seleccionado por variante trabaje dentro de su rango. En campo, si no acoplas bien el componente a una superficie adecuada o no dejas ventilacion, el rendimiento cae antes que la electronica “aguante”.
Mi recomendacion tras probar varios escenarios: trata este módulo como parte de un conjunto de potencia. Eso implica montaje mecanico firme, cableado bien dimensionado y, si la carga es exigente o trabajas con PWM, prever un camino termico (carcasa metalica, disipador externo o zona de transferencia de calor).
Funcionalidad y rendimiento en campo
He integrado módulos MOSFET aislados en montajes para:
- Automatizar bombas pequeñas y ventilacion durante refugios con control desde un micro.
- Gobernar cargas inductivas como solenoides o dispositivos con picos de conmutacion, donde un relé puede funcionar, pero añade desgaste mecanico y rebotes (aunque menos que en algunos relés “baratos”).
- Entornos con ruido: vehiculos, grupos electrógenos, sistemas alimentados por baterias que comparten masa con otros equipos, y cableados de varios metros.
En esos contextos, el aislamiento por optoacoplador se nota por “tranquilidad” del sistema: el micro mantiene estados estables, no aparecen resets espurios por eventos de conmutacion y el comportamiento de la lógica (alto para arrancar, bajo para parar) se respeta con orden. Si además usas PWM, la conmutacion queda modulada sin que el control pierda definición.

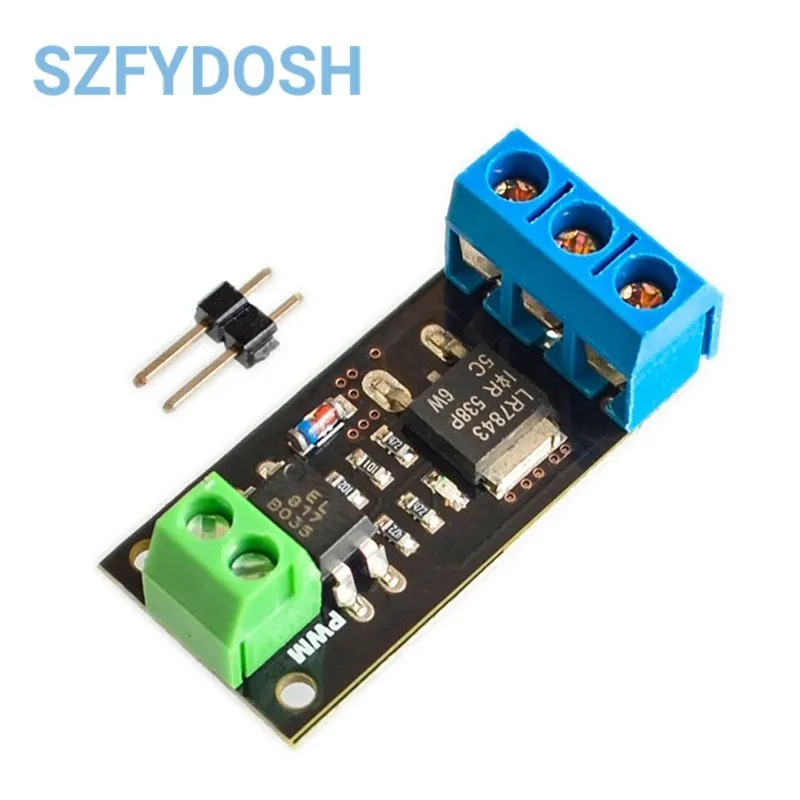

Ahora, lo importante es elegir bien la variante del MOSFET según tu carga:
- FR120N: 100V / 9,4A.
- LR7843: 30V / 161A.
- AAOD4184 / D4184: 40V / 50A.
En una salida a campo con baterias (típicamente 12V o 24V), tiendes a pensar en la corriente; pero también me fijo en la tension (y en los picos) porque un MOSFET con margen de tensión evita sustos cuando hay transitorios. Si la carga es “tirando a motor” o te acercas a limites de corriente, la variante correcta evita que el módulo entre en zona de disipacion excesiva. En PWM, esto se vuelve critico: el calor se acumula por conmutacion, no solo por corriente promedio.
Tambien comparo el comportamiento con alternativas:
- Frente a un relé: gano vida util mecanica y respuesta de conmutacion mas uniforme; pierdo tolerancia “plug-and-play” cuando no dimensionas bien la potencia y la proteccion.
- Frente a un MOSFET sin aislamiento: ahorro en complejidad, pero en campo con ruido he visto mas facilmente efectos raros en el control (inestabilidad de logica, interferencias por retornos de masa).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Aislamiento del control: reduce interferencias entre la lógica de 3V/5V y la potencia, especialmente útil con microcontroladores y entornos ruidosos.
- Compatibilidad con lógica directa de MCU: control de alto/bajo con arranque y parada definidos, evitando tener que “inventar” inversores en software o hardware.
- PWM disponible: útil cuando necesitas regular regimen, no solo conmutar.
Aspectos mejorables (en uso real)
- Protecciones externas: este tipo de módulo no sustituye a una buena ingeniería del sistema. En campo yo añado siempre lo que toca según carga: fusible/interruptor, y protección adecuada para transitorios (donde aplique) para que el MOSFET no sea el “donde se rompen las cosas”.
- Gestión termica según variante y regimen: en uso prolongado o con PWM continuo, si el montaje no disipa bien, el rendimiento cae por temperatura. Es el punto donde mas he visto fallos.
- Cableado y retorno: si haces funcionar la potencia con cables finos o retornos compartidos “mal” con el control, puedes perder la ventaja del aislamiento. El óptico ayuda, pero no corrige un sistema de potencia mal diseñado.
Consejo práctico: antes de salir, haz una prueba de funcionamiento con carga real y mide o al menos valida temperatura en MOSFET y conexiones tras 15-20 minutos. Si te pasa de tibio a caliente sin control, cambia montaje, mejora sección de cable o reduce regimen/pwm.
Veredicto del experto
Para automatizaciones en exterior con microcontroladores, con ruido eléctrico o con cableado de potencia que convive con electrónica delicada, este módulo MOSFET aislado es una opción muy lógica frente a relés o soluciones sin aislamiento cuando necesitas control limpio. Mi criterio para que salga bien en campo es simple: escoger la variante correcta (FR120N, LR7843 o AAOD4184/D4184) según tensión y corriente de tu carga, montar con buen contacto termico y cuidar cableado, protecciones y retornos.
Si cumples eso, te llevas una conmutacion estable con lógica definida a 3V/5V, y con PWM cuando el uso lo requiere; si lo tratas como “solo una placa para conectar”, es cuando aparecen problemas por disipacion, transitorios y malas prácticas de potencia.
