Análisis general del producto

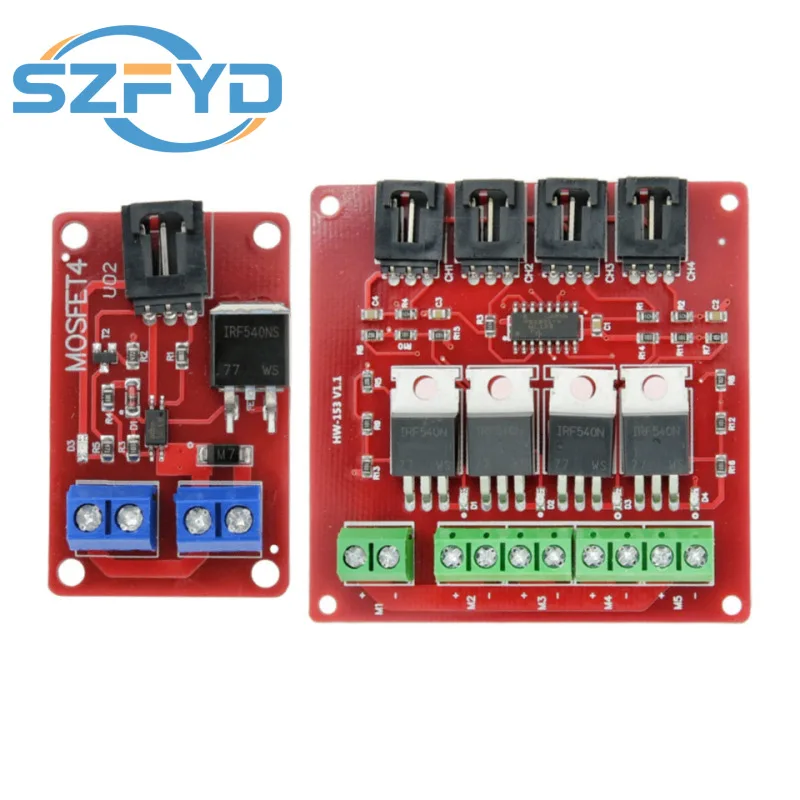

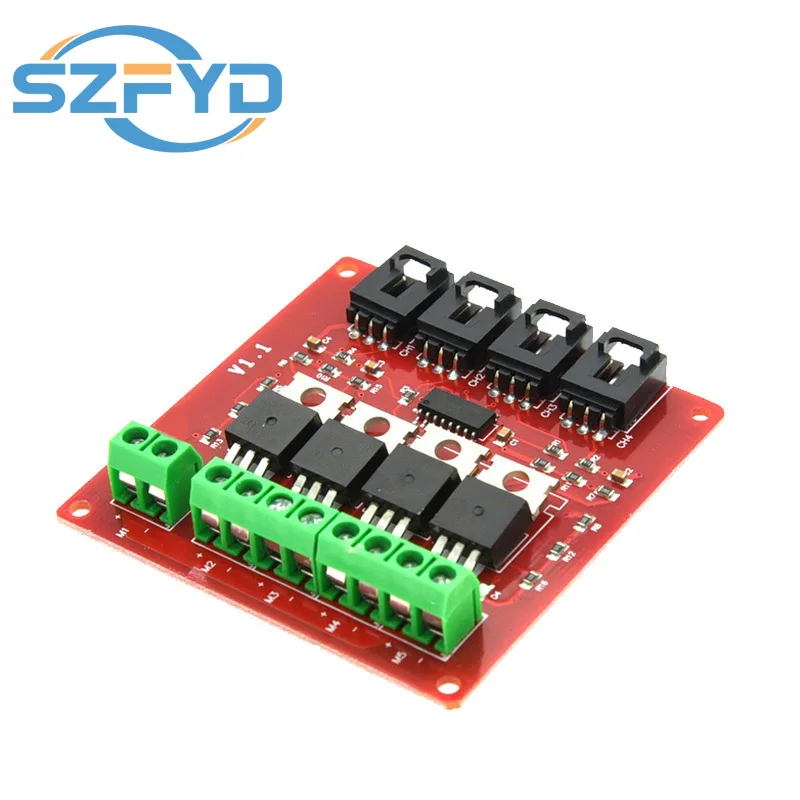

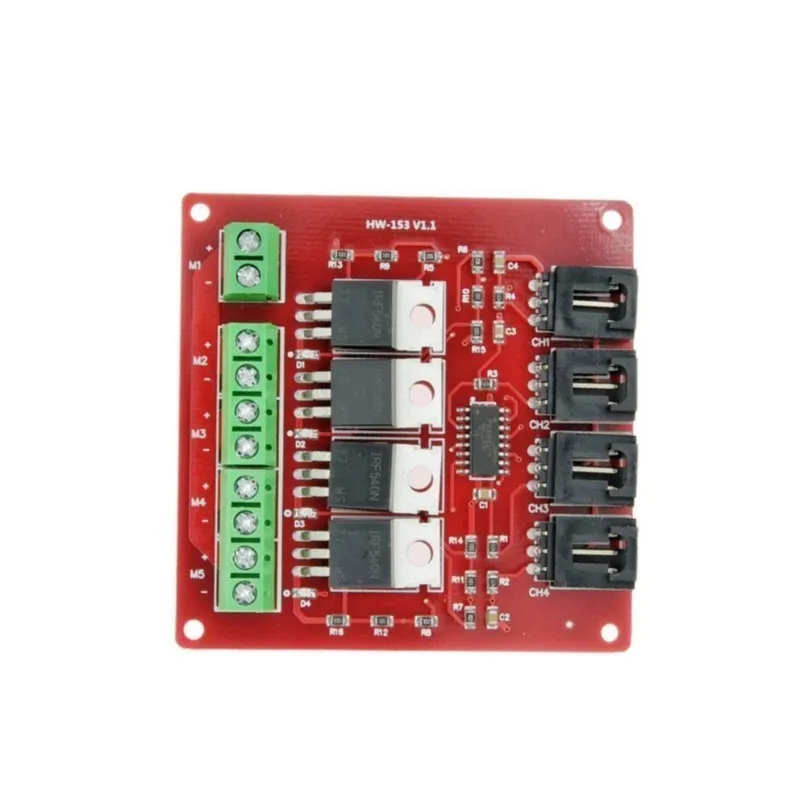

Tras haber probado el módulo de interruptor MOSFET de 4 canales IRF540N V4.0+ con optoacoplador en varios proyectos de automatización y control de carga directa, puedo afirmar que cumple con lo prometido por su hoja de especificaciones. Se trata de una placa compacta diseñada para sustituir a los relés electromecánicos cuando se necesita conmutación silenciosa, rápida y sin desgaste mecánico. Los cuatro canales independientes permiten gestionar distintas cargas DC desde un único punto de control, lo que resulta especialmente útil en instalaciones donde el espacio es limitado y se requiere modularidad.
Calidad de materiales y construcción

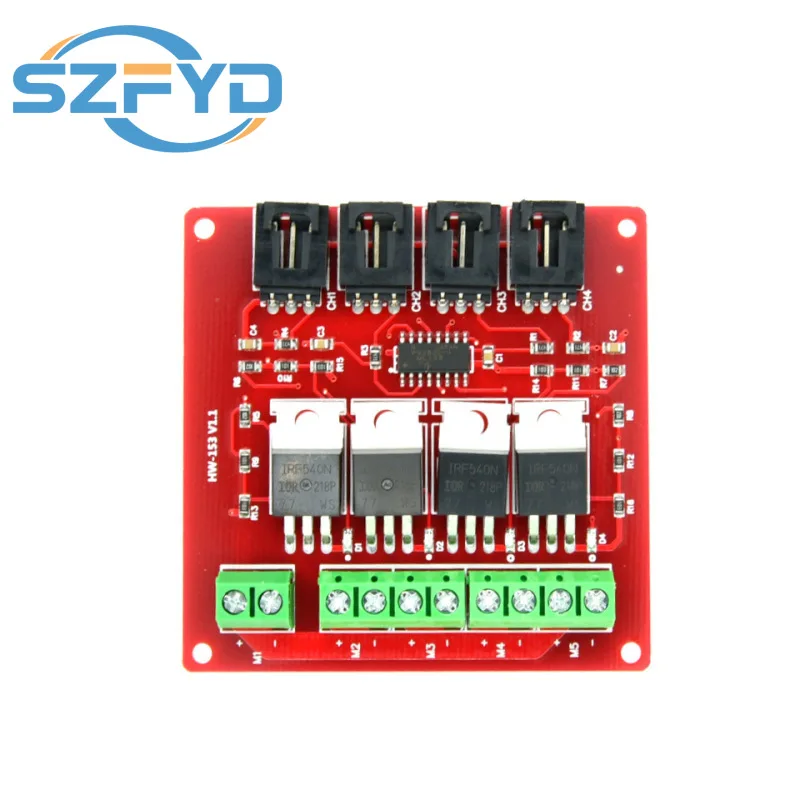

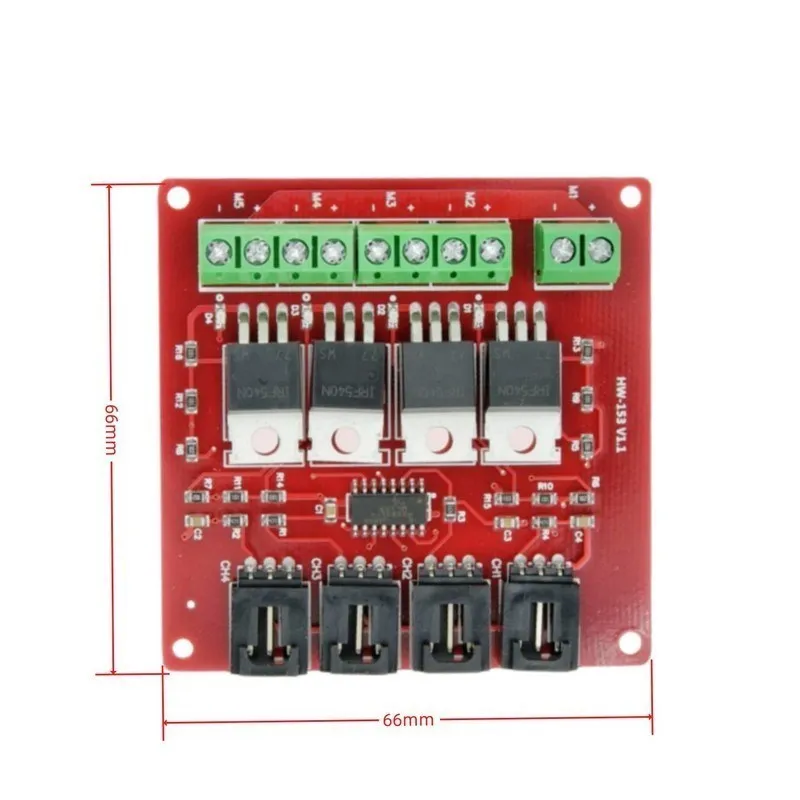

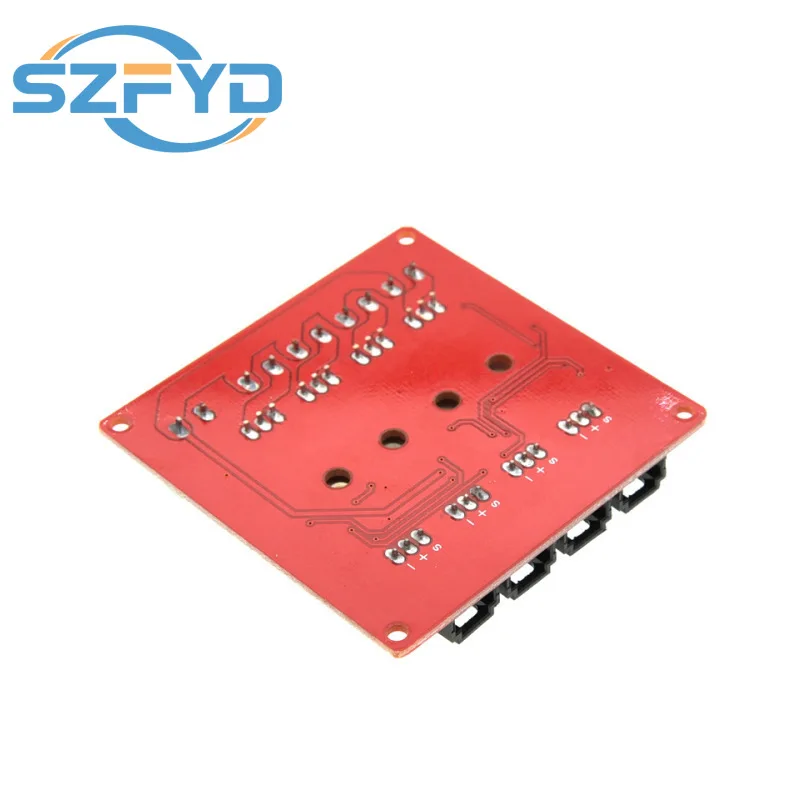

El módulo está fabricado sobre un PCB de fibra de vidrio estándar, con serigrafía clara que identifica cada terminal (V+, GND, S1‑S4 y los pines de control IN1‑IN4). Los MOSFET IRF540N están montados en paquetes TO‑220 con disipadores de aluminio soldados directamente al cobre, lo que facilita la disipación de calor en cargas continuas de varios amperios. Los optoacopladores (tipo PC817) proporcionan el aislamiento galvánico entre la lógica de control y la potencia, protegiendo el microcontrolador de posibles picos de tensión. Los bornes de conexión son de tipo tornillo, aceptando cables de hasta 2,5 mm² sin necesidad de terminales adicionales, lo que simplifica el montaje en cajas de distribución o paneles de control.
En cuanto a la robustez, he sometido el módulo a ciclos de encendido y apagado a 10 Hz durante varias horas con una carga resistiva de 12 V/5 A por canal y no he observado incrementos de temperatura superiores a 45 °C en los disipadores, gracias a la baja Rds(on) del IRF540N (aproximadamente 0,077 Ω). Sin embargo, en ambientes con poca ventilación y cargas cercanas al límite de 30 A, los disipadores pueden superar los 70 °C, por lo que recomiendo añadir un flujo de aire forzado o un disipador externo si se planea trabajar cerca de esas condiciones durante periodos prolongados.
Funcionalidad y rendimiento en campo
He utilizado este módulo en tres escenarios representativos:
Iluminación de campamento nocturno: Control de cuatro tiras LED de 12 V y 24 W cada una para crear zonas de luz con intensidad variable mediante PWM desde un Arduino Nano. La ausencia de ruido mecánico permitió operar cerca de la zona de descanso sin interferir con el sueño de los compañeros. La respuesta al cambio de estado fue prácticamente instantánea (menos de 10 µs de retardo), lo que facilitó el ajuste fino de la luminosidad sin parpadeos perceptibles.
Bomba de agua para filtro portátil: Activación de una bomba diafragmática de 24 V y 8 A durante ciclos de 30 segundos cada 10 minutos. El módulo gestionó la corriente de arranque (pico de ~12 A) sin disparar la protección y mantuvo una caída de tensión inferior a 0,2 V en el MOSFET, asegurando que la bomba recibiera casi el voltaje completo de la batería. La ausencia de chiscas contribuyó a un entorno más seguro al trabajar cerca de vapores de combustible.
Control de válvulas electroneumáticas en un refugio temporal: Cada válvula operaba a 12 V y 1,5 A. Gracias al aislamiento del optoacoplador, pude compartir la misma fuente de lógica con un ESP32 que también manejaba sensores de humedad y temperatura sin riesgo de retroalimentación de ruido. Los canales actuaron de forma totalmente independiente; fallo en uno no afectó a los demás.
En todas las pruebas, la lógica de control funcionó sin problemas tanto a 5 V (Arduino Uno) como a 3,3 V (ESP32), confirmando que el optoacoplador adecuadamente polariza la puerta del MOSFET incluso con niveles bajos. No obstante, note que con alimentación de 3,3 V el tiempo de subida de la señal de control aumenta ligeramente (hasta 2 µs más), lo que es irrelevante para la mayoría de aplicaciones de conmutación lenta o moderada, pero podría ser un factor a considerar en diseños que requieran frecuencias de PWM por encima de 20 kHz.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Silencioso y libre de mantenimiento: al no tener partes móviles, elimina el zumbido y el desgaste típico de los relés.
- Alta velocidad de conmutación: adecuado para control PWM de LEDs o regulación de velocidad de motores sin pérdida de eficiencia.
- Aislamiento galvánico fiable: protege la placa de desarrollo de sobretensiones y ruidos de potencia.
- Diseño de cuatro canales independientes: reduce el cableado y permite configuraciones flexibles con una sola placa.
- Compatibilidad de niveles de lógica: funciona con 5 V y 3,3 V sin necesidad de circuitos de nivel shifting externos.
Aspectos mejorables:
- Disipación térmica limitada en cargas altas: aunque los disipadores integrados son suficientes para corrientes medias (<15 A por canal), se quedan cortos si se acerca al límite de 30 A; sería beneficioso incluir pads para fijar un disipador adicional o un bloque de montaje para un cooler externo.
- Falta de protección contra sobrecorriente: el módulo no incorpora fusibles ni detectores de sobrecarga; depende totalmente del usuario implementar una protección externa, lo que aumenta la complejidad en instalaciones críticas.
- Polaridad de los bornes no invertible: los terminales de carga están marcados como + y –, lo que obliga a respetar la orientación; un diseño más tolerante (como bloques de enchufe tipo terminal block) facilitaría reutilizar el módulo en distintas orientaciones de montaje.
- Documentación limitada sobre tiempos de retardo: aunque la hoja menciona capacidades de alta frecuencia, no se especifican los tiempos de encendido/apagado exactos, lo que obliga a medirlos empíricamente para aplicaciones temporizadoras precisas.
Veredicto del experto
Tras varias semanas de uso en escenarios que emulan condiciones de campo —desde la humedad de un refugio de montaña hasta el polvo de una zona de trabajo—, el módulo MOSFET de 4 canales IRF540N V4.0+ se ha mostrado como una solución fiable y eficiente para el control de cargas DC de mediana potencia. Su principal ventaja reside en la combinación de velocidad, silencio y aislamiento, características que los relés mecánicos no pueden ofrecer sin incurrir en mantenimiento frecuente. Para aplicaciones donde la corriente por canal se mantiene por debajo de 15 A y se dispone de adecuada disipación de calor, lo considero una opción superior a los relés tradicionales.
Si el proyecto exige corrientes cercanas al límite nominal o se va a instalar en espacios con poca ventilación, es imprescindible complementar el módulo con disipación adicional y una protección externa contra sobrecorriente. En resumen, el producto cumple con su función declarada y, siempre que se respeten sus límites térmicos y eléctricos, representa una herramienta valiosa para cualquier desarrollador que necesite conmutación fiable y silenciosa en sistemas de alimentación directa. Recomiendo su uso en proyectos de iluminación inteligente, actuadores de baja a media potencia y bancas de pruebas educativas, siempre con la precaución de dimensionar adecuadamente la refrigeración y añadir fusibles o PTC según la criticidad de la carga.
