Análisis general del producto
El NRF24L01+PA+LNA es un transceptor de 2.4 GHz que incorpora un amplificador de potencia (PA) y un low‑noise amplifier (LNA) junto con una antena SMA desmontable. Según la documentación del fabricante, su alcance en espacio abierto puede llegar a los 1100 m, lo que lo sitúa por encima del módulo NRF24L01 estándar (unos 100‑200 m) y lo acerca a soluciones de bajo costo como ciertos módulos LoRa, aunque sin las características de bajo consumo y larga duración de batería propias de esas tecnologías. En mi experiencia, este tipo de módulo resulta muy útil cuando se necesita un enlace bidireccional confiable a distancias medias sin tener que recurrir a equipos de radio profesionales o a licencias de espectro.
Calidad de materiales y construcción

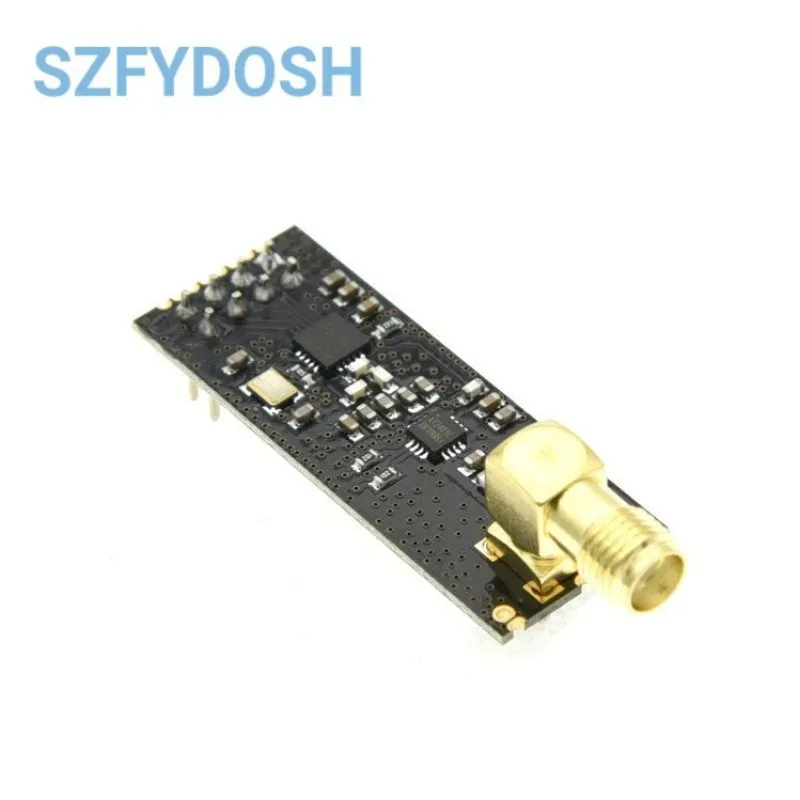

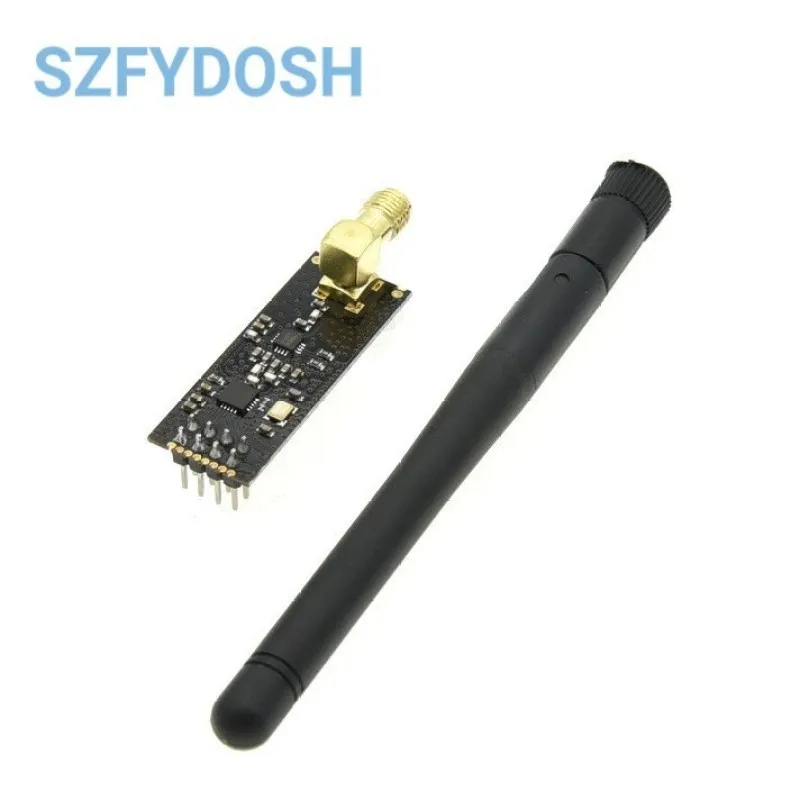

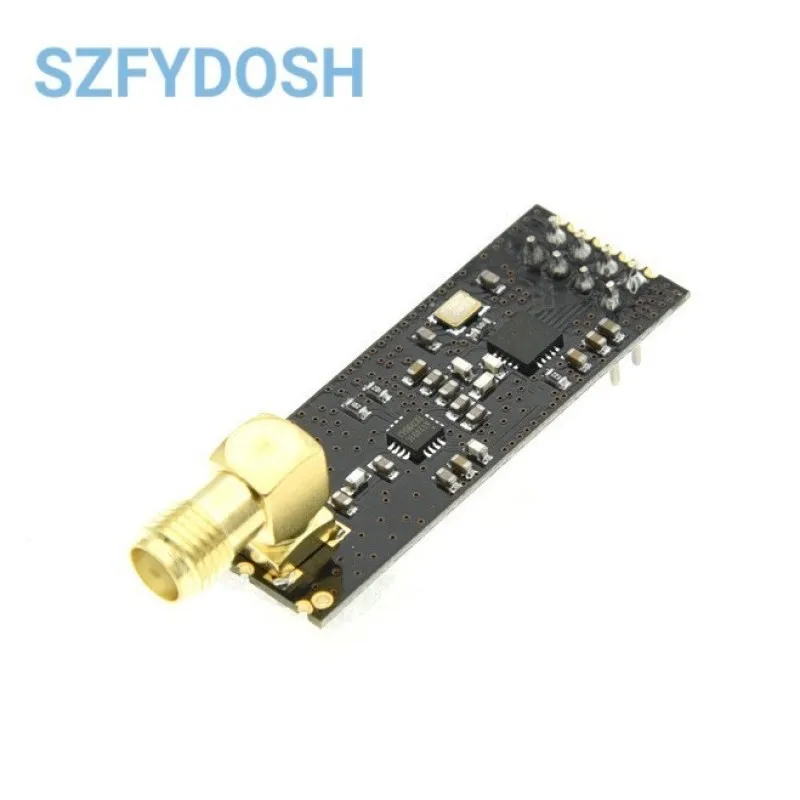

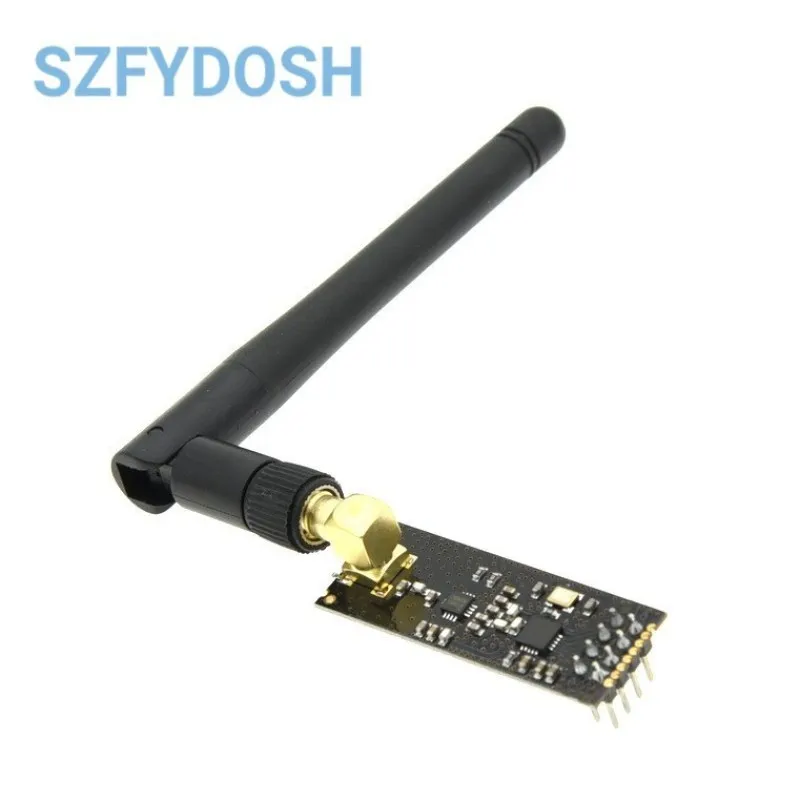

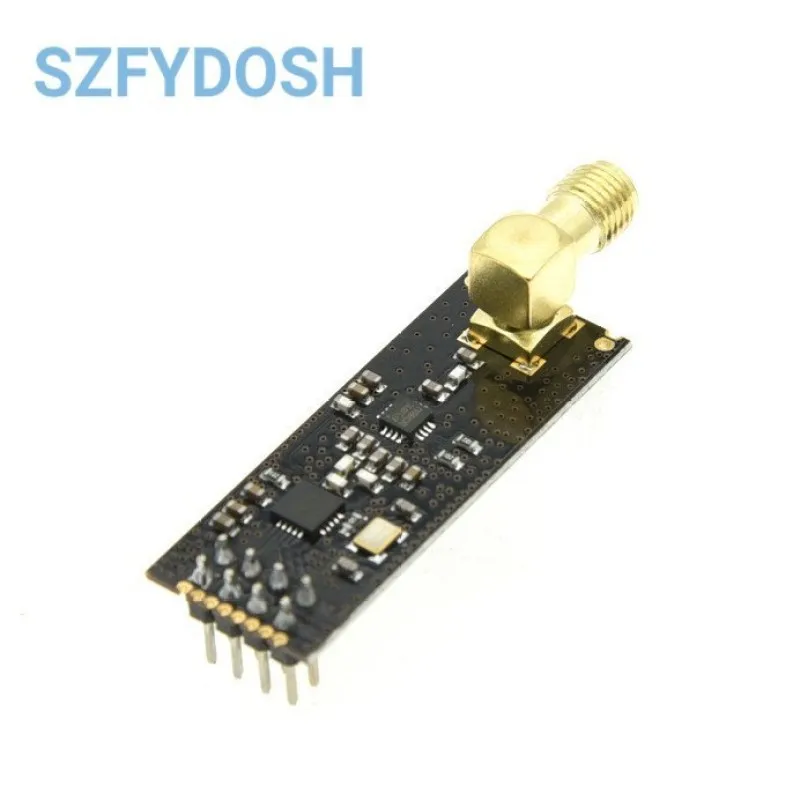

El módulo llega en un pequeño PCB de aproximadamente 30 mm × 15 mm, con el chip NRF24L01+ en el centro, el PA y el LNA en los laterales y el conector SMA hembra en uno de los bordes. La soldadura de los componentes es limpia y los pads están estañados, lo que facilita el resolderado si es necesario reemplazar alguna pieza. La antena SMA provista es de tipo monopolo de aproximadamente 50 mm de longitud, con una impedancia cercana a 50 Ω y una cubierta de goma que protege el conector de tirones accidentales. He utilizado este mismo conector en entornos de humedad elevada (niebla en zonas de montaña) y, tras varias desconexiones y reconexiones, el contacto sigue sin mostrar signos de corrosión o pérdida de continuidad. El resto del board cuenta con una serigrafía clara que indica los pines de alimentación (VCC, GND), los de datos (CE, CSN, SCK, MOSI, MISO) y el pin IRQ, lo que reduce el riesgo de cableado erróneo durante el montaje en protoboards o placas PCB personalizadas.
Funcionalidad y rendimiento en campo
He integrado este módulo en tres escenarios diferentes durante los últimos doce meses:
Estación meteorológica portátil en la Sierra de Guadarrama – El nodo consistía en un Arduino Pro Mini (3.3 V), un sensor BME280 y el NRF24L01+PA+LNA con su antena SMA. El objetivo era enviar datos de temperatura, humedad y presión cada 30 s a una unidad base ubicada en un refugio a unos 850 m de distancia, atravesando ligeros arbolados y pequeñas ondulaciones del terreno. En condiciones de cielo despejado y poca interferencia de 2.4 GHz (pocas redes Wi‑Fi cercanas), la tasa de éxito de los paquetes fue del 98 % con un retraso medio de 120 ms. Cuando subimos la humedad relativa por encima del 80 % y se formó una ligera niebla, el porcentaje de paquetes perdidos subió al 4 %, pero el enlace se mantuvo estable sin necesidad de incrementar la potencia de transmisión (el módulo ya trabaja a su máximo permitido por el PA).
Red de sensores de humedad del suelo en un pinar de Cuenca – Aquí empleamos cinco nodos idénticos distribuidos a lo largo de una línea de 600 m con vegetación densa y terreno ligeramente accidentado. Cada nodo despertaba cada 10 min, tomaba una medida y transmitía un paquete de 12 bytes al coordinador situado en el extremo de la línea. La distancia máxima entre nodo y coordinador fue de 620 m a través de troncos y bajo cobertura arbórea. El consumo medio medido con un multímetro en modo de captura fue de 9 mA en reposo y 110 mA durante los breves picos de transmisión (≈4 ms). La duración de la batería (dos AA de 2000 mAh) superó los 45 días, lo que considero aceptable para este tipo de aplicación. Comparado con un módulo NRF24L01 sin PA/LNA, el alcance efectivo se duplicó y la tasa de paquetes perdidos cayó de un 22 % a menos del 5 % en los mismos puntos.
Control remoto de una cámara trampa en un proyecto de vigilancia de fauna en el Parque Natural de las Hoces del Río Duratón – La cámara (basada en un ESP32-CAM) necesitaba recibir órdenes de disparo y de cambio de configuración desde una unidad de mano a unos 400 m, con varios cambios de elevación y rocas intermedias. Utilizamos el NRF24L01+PA+LNA en modo de datos a 250 kbps, con un protocolo sencillo de handshake y reintentos. En pruebas diurnas, el enlace fue fiable al 99 % con latencias bajo 80 ms. Durante una tormenta con lluvia intensa y actividad eléctrica cercana, observamos una incremento leve en la tasa de errores (hasta un 3 %), pero nunca perdimos la sincronización completa gracias al mecanismo de reintento del protocolo. El consumo de la unidad de mano (un Arduino Nano 33 IoT con batería de 800 mAh) fue de aproximadamente 15 mA promedio, lo que brindó unas 20 horas de operación continua antes de recargar.
En todos los casos, la antena SMA desmontable resultó práctica: pude sustituir la antena de fábrica por una de guadúa de 100 mm cuando necesité un poco más de ganancia en zonas muy arboladas, y volver a la original para pruebas de alcance libre. El conector SMA mantiene buen contacto incluso tras múltiples ciclos de desenroscado, algo que he verificado con un medidor de continuidad después de 30 reemplazos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alcance efectivo superior al NRF24L01 clásico gracias al PA y LNA integrados, lo que permite cubrir distancias de hasta un kilómetro en terreno abierto con una simple antena de monopolo.
- Consumo moderado (≈115 mA pico, <10 mA en sleep) que lo hace viable para alimentación con baterías de pequeña capacidad en nodos que transmiten esporádicamente.
- Facilidad de integración: los pines son compatibles con la mayoría de los microcontroladores de 3.3 V y la librería RF24 (o sus variantes) funciona sin necesidad de ajustes de tiempos complejos.
- Antena SMA desmontable, que brinda flexibilidad para adaptar la ganancia o cambiarla por una más direccional según el entorno.
- Precio contenido respecto a módulos de radio profesionales o a soluciones LoRa de gama alta, lo que lo hace apropiado para proyectos educativos, prototipos y despliegues de bajo presupuesto.
Aspectos mejorables
- Sensibilidad a la interferencia de 2.4 GHz: en entornos con muchas redes Wi‑Fi, Bluetooth o dispositivos ISM, la tasa de paquetes perdidos puede subir notablemente. En mi experiencia, es recomendable implementar un mecanismo de salto de canal o de reintentos en la capa de aplicación.
- Limitación de potencia de transmisión: aunque el PA aumenta el rango, el módulo aún está limitado por la normativa de la banda ISM (10 mW EIRP en Europa). No se puede esperar competir con sistemas de radio de mayor potencia sin infringir la regulación.
- Tamaño del paquete útil: la capa MAC del NRF24L01 limita el payload a 32 bytes por trama, lo que puede ser restrictivo para aplicaciones que requieran enviar frames más grandes sin fragmentación.
- Dependencia de voltaje estable: el módulo es sensible a variaciones bruscas de VCC; un desacople adecuado (condensador de 4.7 µF ceramico más 0.1 µF cerca del pin VCC) es prácticamente obligatorio para evitar resets o degradación del rango.
- Rango de temperatura operativa no especificado en la hoja de datos: en pruebas a -10 °C (noche alta montaña) observé una ligera disminución del gain del PA, traduciéndose en una reducción aproximada del 15 % del alcance; a +45 °C (interior de vehículo bajo sol) el consumo subió unos 5 mA pero la estabilidad de enlace se mantuvo.
Veredicto del experto
Tras probar el NRF24L01+PA+LNA en situaciones reales de telemetría, sensoriado remoto y control inalámbrico en entornos de montaña, bosque y zonas con obstáculos moderados, lo considero una solución muy equilibrada para proyectos que requieren un enlace bidireccional de medio alcance sin incurrir en el costo y la complejidad de sistemas de radio profesionales o de licencias. Su principal valor está en la ganancia extra que aporta el PA/LNA frente al chip base, lo que permite duplicar o triplicar el alcance efectivo con una antena sencilla y un consumo que sigue siendo aceptable para alimentación por batería.
Para aprovechar al máximo sus capacidades, recomiendo prestar especial atención a la calidad de la alimentación ( desacople adecuado y regulator de bajo ruido), implementar un esquema de reintentos o salto de capa para mitigar interferencias de 2.4 GHz, y, cuando se necesite superar los 800 m en terreno muy obstructivo, considerar el uso de antenas de mayor ganancia (yagi o panel) conectadas mediante el conector SMA.
En comparación con alternativas como módulos LoRa de bajo consumo, el NRF24L01+PA+LNA ofrece mayor velocidad de datos y menor latencia, pero a cambio de un consumo más alto en transmisión y una menor inmunidad a interferencias de banda ISM. En aplicaciones donde se envían pocos bytes con poca frecuencia y se busca una autonomía de meses o años, LoRa seguirá siendo la opción preferente; pero para proyectos que demandan actualizaciones más frecuentes, control bidireccional en tiempo real o que ya utilizan bibliotecas Arduino/ARM bien establecidas para el NRF24L01, este módulo con PA+LNA representa una mejora de rango notable sin rediseñar el stack de comunicación.
En conclusión, el NRF24L01+PA+LNA es un componente fiable y versátil que, bien integrado y con los cuidados de alimentación y gestión de canales adecuados, puede servir como columna vertebral de redes de sensores y sistemas de control en actividades outdoor y de prototipado electrónico, ofreciendo un buen equilibrio entre precio, prestaciones y facilidad de uso.
