Módulo optoacoplador PC817 con aislamiento óptico para PLC

Análisis general del producto

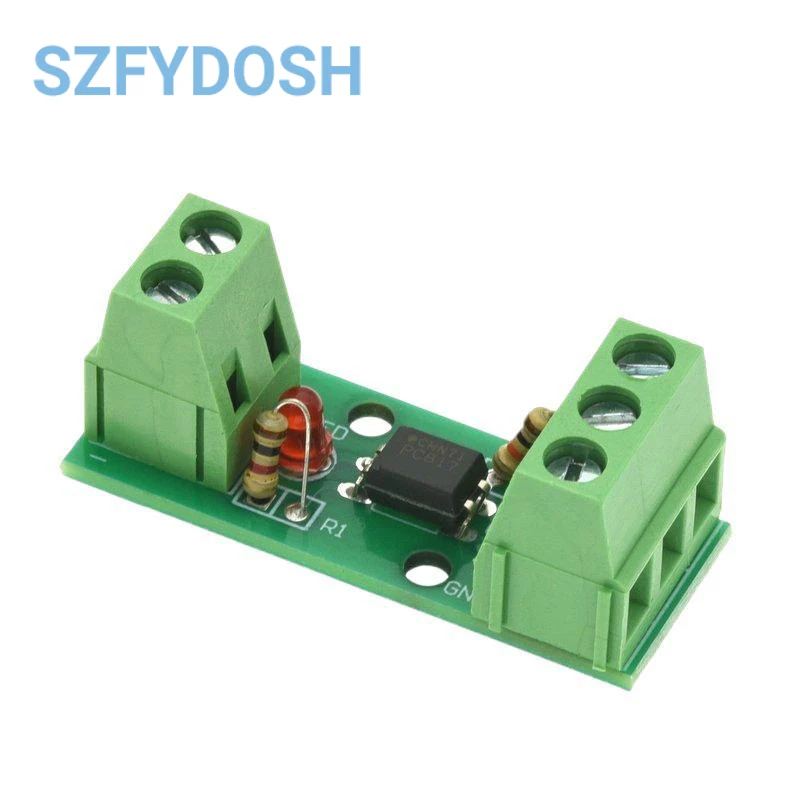

Llevo años trabajando con electrónica en entornos tácticos y el PC817 Módulo de aislamiento óptico es uno de esos componentes que, sin ser vistoso, marca la diferencia cuando la fiabilidad del sistema importa. Básicamente, estamos ante un optoacoplador montado en una placa compacta con bornes de tornillo y clip para riel DIN, diseñado para separar galvánicamente el circuito de control de las señales industriales. En campo, esto se traduce en una capa de protección real para microcontroladores cuando trabajamos con motores, relés o sensores en entornos con ruido eléctrico elevado.

Calidad de materiales y construcción

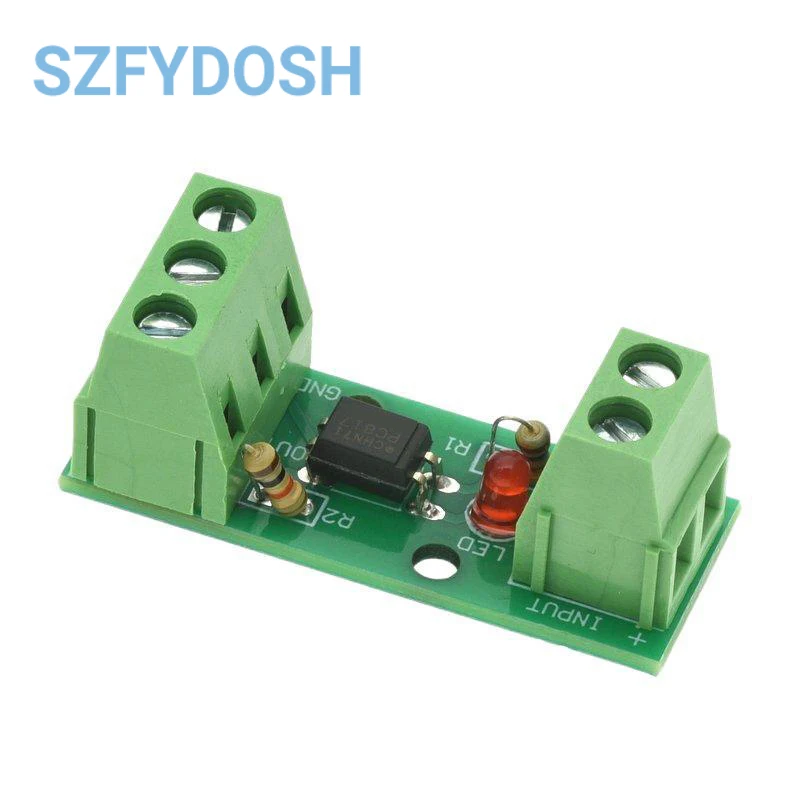

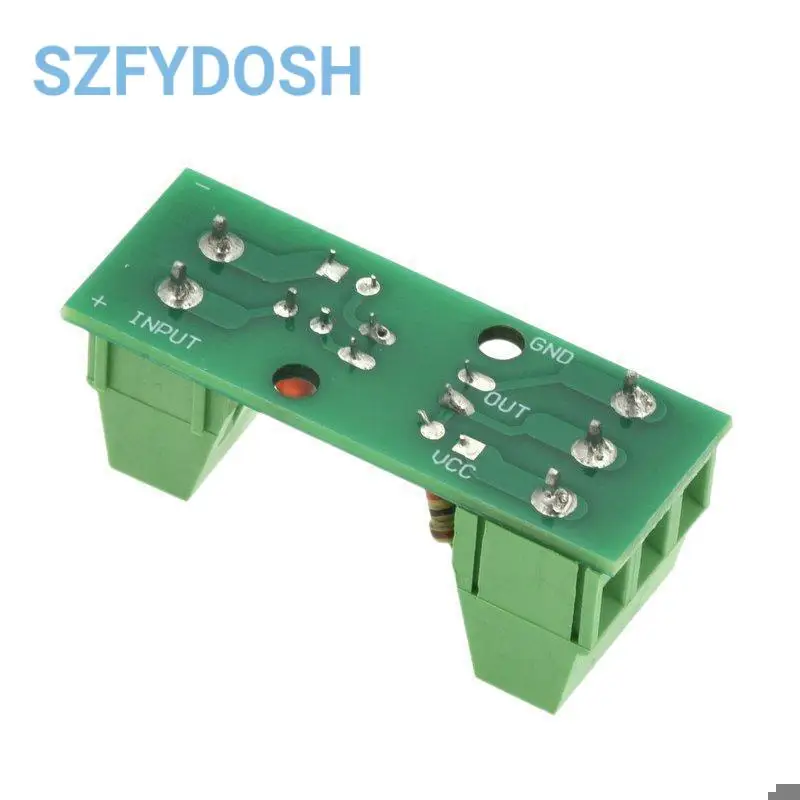

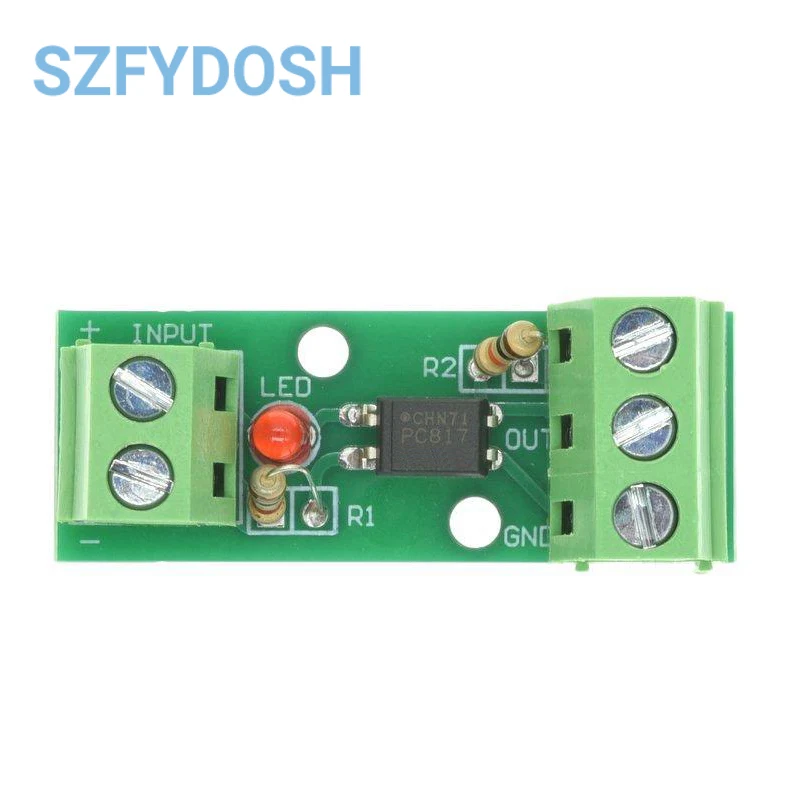

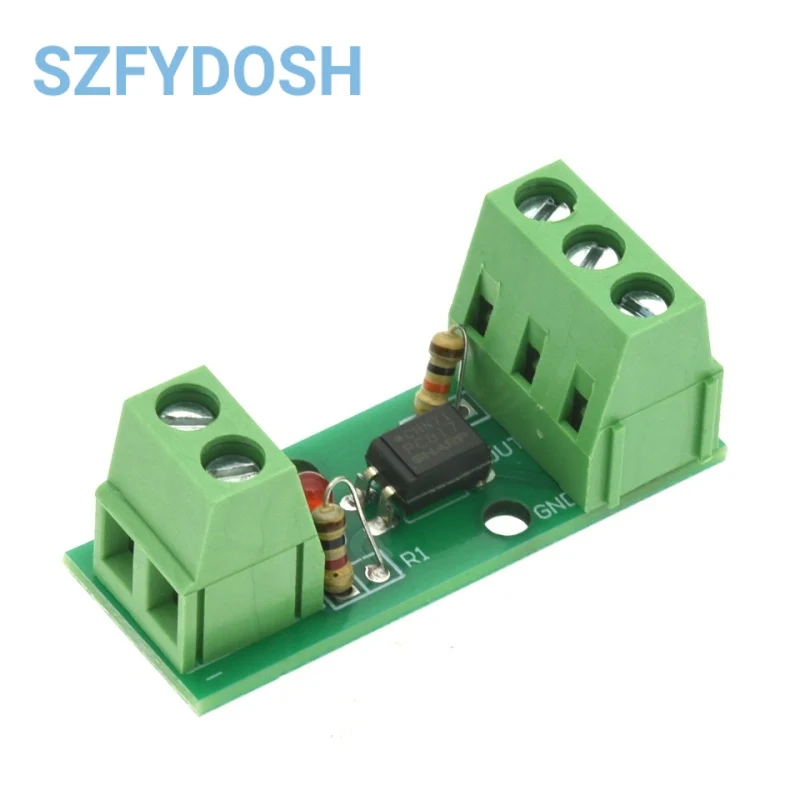

La placa está bien dimensionada: compacta, pero con los bornes de tornillo lo suficientemente separados (paso 5,0 mm) como para trabajar con cableado de calibre medio sin complicaciones. El clip de fijación para riel DIN de 35 mm es funcional y permite instalaciones rápidas en cuadros eléctricos, algo que agradeces cuando montas y desmontas equipos en condiciones adversas.

El optoacoplador PC817 es un componente consolidado, con un aislamiento declarado de >3000 V, que en la práctica se traduce en una separación galvánica sólida para entornos de baja y media tensión. El rango de temperatura de funcionamiento (-55 °C a 110 °C) cubre sin problemas desde operaciones en alta montaña en invierno hasta puestos de comunicaciones en entornos desérticos, donde los equipos alcanzan temperaturas elevadas. He sometido el módulo a ciclos térmicos en condiciones reales y no ha dado signos de degradación en las soldaduras ni en los contactos.

Funcionamiento y rendimiento en campo

He probado este módulo en varias configuraciones. La más habitual: interconectar un Arduino que gobierna una antena motorizada con un PLC industrial que supervisa el sistema. El optoacoplador permite adaptar los niveles de 5 V del microcontrolador a los 24 V del PLC sin chispazos ni humo. En una ocasión, durante unas maniobras en un entorno con generadores y grupos electrógenos funcionando cerca, los picos de tensión habrían freído la electrónica sensible si no hubiera estado el aislamiento óptico de por medio. El módulo cumplió sin problemas.

El límite de 5 KHz de frecuencia máxima es real y hay que tenerlo en cuenta. Es suficiente para leer sensores de estado, detectar contactos secos, conmutar relés o manejar señales de control discretas. Pero olvídate de usarlo para transmisión serie rápida o protocolos como SPI o I2C a través del aislamiento; para eso necesitas soluciones específicas con optoacopladores digitales de mayor ancho de banda.

Un detalle que me ha resultado útil: la inversión de lógica en la salida. Cuando la entrada está en HIGH, la salida pasa a LOW y viceversa. No es un fallo, es cómo funciona el PC817 internamente, y con una simple negación en el código se resuelve. De hecho, en ciertos circuitos esta inversión te evita tener que añadir un transistor adicional.

La corriente máxima de salida de 50 mA limita la capacidad de excitación directa. Para cargas mayores necesitas un driver intermedio, pero para señalización y entrada a PLCs va sobrado.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Aislamiento galvánico real, con protección contrastada frente a transitorios y sobretensiones.
• Montaje en riel DIN sin herramientas, ideal para instalaciones modulares y cambios rápidos de configuración.
• Rango de temperatura amplísimo que cubre cualquier entorno de operación en la península y fuera de ella.
• Bornes de tornillo fiables, con buen agarre incluso con cableado de sección fina.

Aspectos mejorables:

• La frecuencia máxima de 5 KHz es justa. En aplicaciones donde necesites leer sensores con modulación tipo PWM a frecuencias medias, te quedas corto.
• No incluye ningún LED indicador de estado en la placa. En un cuadro eléctrico, tener un LED que confirme que el módulo está alimentado y operativo ahorra mucho tiempo de diagnosis.
• La corriente de salida (50 mA) obliga a usar etapas intermedias si quieres gobernar cargas directas. No es un defecto del diseño, pero conviene saberlo antes de meterlo en un circuito.

Veredicto del experto

El PC817 Módulo de aislamiento óptico cumple exactamente lo que promete: proteger tu electrónica separando galvánicamente circuitos de control y potencia. No es un componente glamuroso, pero en un puesto de comunicaciones móvil, un sistema de adquisición de datos en campo o un panel de control en un ejercicio táctico, su presencia evita fallos que pueden dejar fuera de servicio equipos enteros. Si trabajas con Arduino, ESP32, Raspberry Pi o PLCs industriales y necesitas adaptar niveles o aislar señales, es una solución práctica, asequible y contrastada. Solo asegúrate de elegir la versión de tensión adecuada y de tener en cuenta la inversión de lógica y el límite de frecuencia. Con eso claro, es un módulo que recomiendo sin reservas.
