Módulo de pantalla táctil capacitiva TFT SPI serial para Arduino

Análisis general del producto

He montado pantallas TFT de este formato en varios prototipos para interfaz hombre-máquina: desde termostatos y dataloggers hasta paneles de control para rutas de montaña con seguimiento de sensores. Este tipo de módulo de 4 pulgadas, en la práctica, encaja bien cuando quieres algo más que un par de LEDs: menús, mapas simples, indicadores de estado y lectura de telemetría en tiempo real.

En campo, la pantalla es útil siempre que la trates como lo que es: una interfaz rápida, no un visor “a prueba de vida”. En uso prolongado, el punto crítico suele ser el consumo (luminosidad/backlight) y la estabilidad del refresco cuando el microcontrolador está cargado con otras tareas (sensores, comunicaciones, registros). Donde más rinde es cuando el flujo de datos es relativamente controlado y el dibujo no se hace de forma excesivamente “pesada” (por ejemplo, actualizando solo zonas o valores, evitando redibujar toda la pantalla en cada ciclo).

Calidad de materiales y construcción

Aquí hay dos niveles que evalúo siempre: la carcasa/rigidez y el “sistema de conexión”.

En módulos de este estilo, la rigidez suele ser correcta para montaje en una caja o carcasa rígida (3D impreso, aluminio fino, o algún bastidor). Si lo dejas “colgando” con el cableado suelto, la pantalla puede sufrir micro-movimientos, y con el tiempo eso acaba afectando a la fiabilidad del conector FPC o a la integridad del propio cableado flexible. En un entorno con vibración (vehículo lento, mochila cargada, marcha rápida en terreno pedregoso), recomiendo fijar el conjunto con bridas/espuma de apoyo y evitar tensiones en el plano del cable.

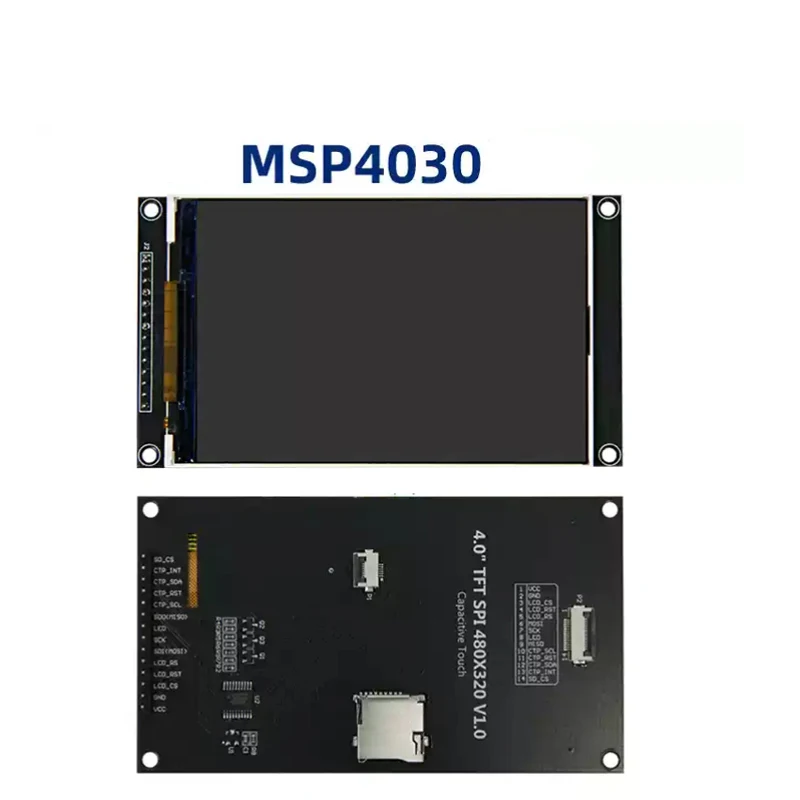

El aspecto del montaje de pines y el interfaz de extensión tipo FPC me parece práctico para integrarlo en diseños compactos. Eso sí: para uso outdoor, yo lo trataría como componente sensible a golpes. Una funda protectora, una lámina transparente con agarre mecánico (sin presionar la zona del display) y una descarga mecánica para el arnés son medidas que marcan diferencia frente a la típica “pantalla barata que aguanta hasta que no”.

Sobre la conversión de niveles a bordo: es un acierto en proyectos con microcontroladores a 5 V o 3,3 V, porque elimina un punto típico de fallo en prototipos. Dicho esto, en montajes reales he visto que el rendimiento en SPI y la calidad de la señal dependen mucho del cableado y la distribución de masas. Si usas cables largos o sin buena referencia de GND, el nivel shifter no compensa el ruido; la pantalla empezará con lecturas raras, parpadeos o artefactos en color.

Funcionalidad y rendimiento en campo

El comportamiento con SPI suele ser lo más “típico” del ecosistema: funciona bien cuando respetas el reloj razonable y no saturas el bus con transferencias innecesarias. En mi experiencia, el mayor cuello de botella no suele ser la interfaz en sí, sino la carga del microcontrolador: bibliotecas comunes para TFT a menudo hacen que el refresco completo sea caro en tiempo de CPU.

En una jornada de senderismo con clima variable (mañana fresca y algo de niebla, tarde más seca) monté un panel de estado para un sistema de alimentación y sensores (batería, temperatura, voltajes puntuales y registro de eventos). La pantalla ayudó mucho a operar “sin mirar el portátil”, pero noté que si actualizabas demasiados elementos a la vez (cuadros grandes, fondos completos, animaciones), el sistema perdía fluidez. La solución práctica fue simple: actualizar solo los campos que cambiaban (barras, números, iconos) y mantener el resto estático. Con eso, la respuesta se volvió usable incluso con comunicación adicional.

En cuanto al táctil capacitivo (cuando está presente), la realidad outdoor es exigente: con guantes finos, salpicaduras y polvo, la interacción se vuelve irregular. En condiciones de humedad y piel ligeramente fría, el táctil tiende a comportarse “intermitente”. No es un problema del módulo exclusivamente: el capacitivo depende mucho del acoplamiento eléctrico del usuario y de cómo esté montada la pantalla (si hay una capa protectora encima, cambia la respuesta). Yo suelo plantear el tactil como complemento: botones táctiles para navegación principal, pero con un diseño de menú tolerante a errores (pulsaciones largas, confirmaciones, y no depender de gestos finos).

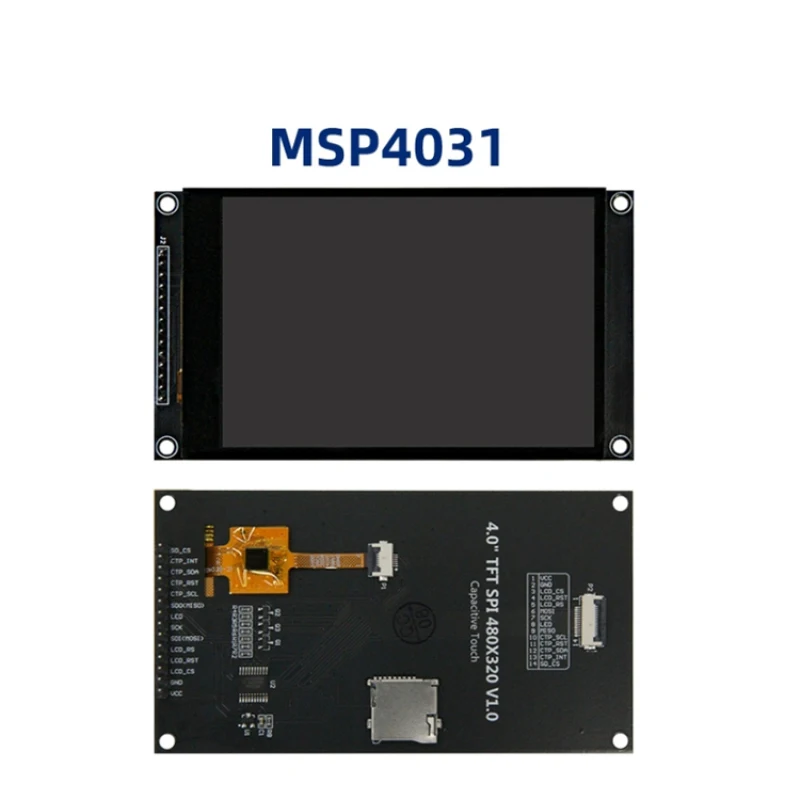

La ranura micro TF para gráficos/recursos y datos también la he usado en prototipos para almacenar bitmaps y configuraciones. En campo, mi consejo es tratarla como secundaria si la estabilidad de escritura/lectura no está demostrada: durante tareas críticas, prefiero que el sistema arranque con configuración ya en memoria y deje la TF para recursos no esenciales. He visto que, cuando hay que leer archivos de forma intensiva mientras el TFT dibuja, el conjunto se vuelve más sensible a tiempos variables.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Integración por SPI con pocos pines: facilita cableado y reduce fricción a la hora de portar el proyecto entre placas.
• Conversión de niveles a bordo: simplifica compatibilidad con micros a 3,3 V o 5 V.

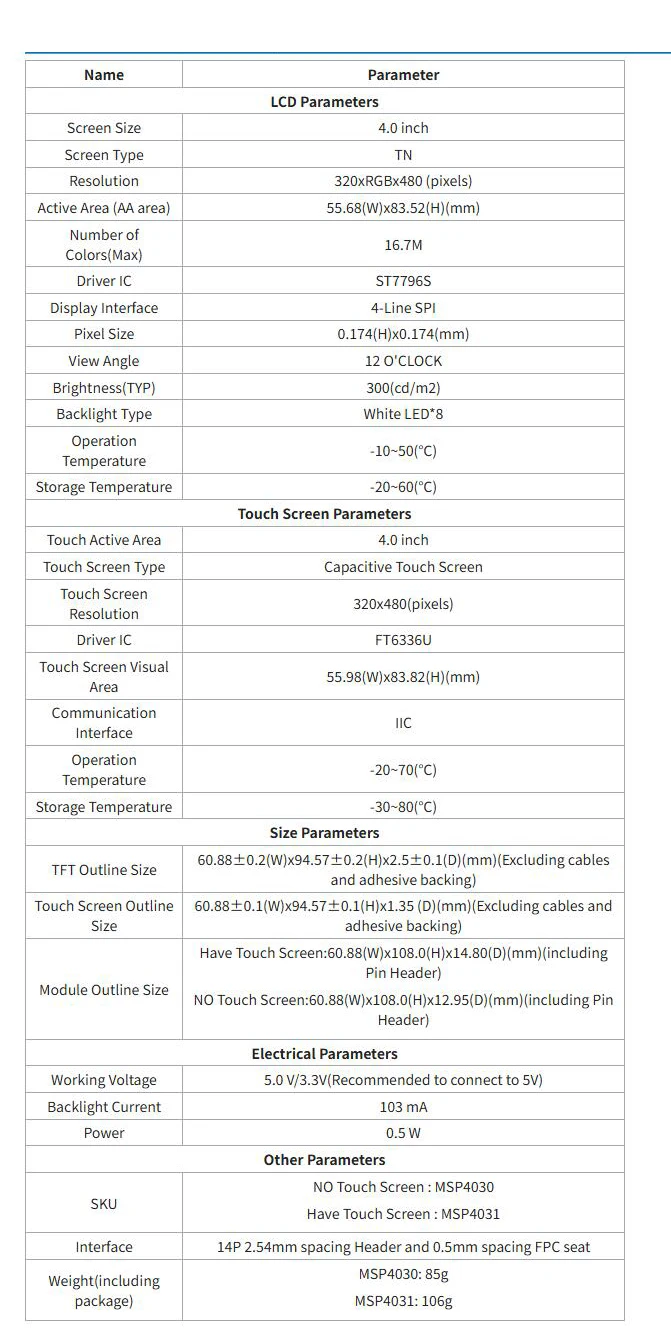

• Tamaño y resolución 320x480: suficiente para interfaces de estado, menús y representación simple de tendencias.
• Posibilidad de almacenamiento con micro TF: útil para recursos gráficos y configuración.

Aspectos mejorables / donde yo pondría foco

• Refresco y carga de CPU: si redibujas toda la pantalla con frecuencia, notarás lentitud o “saltos”. La optimización de dibujo (zonas parciales) es casi obligatoria en proyectos medianamente serios.
• Fiabilidad del cableado flexible: en un uso con mochila y vibración, hay que fijar bien el módulo y evitar tensiones en FPC.
• Táctil capacitivo outdoor: es mejor considerarlo como navegación básica. Con guantes o lluvia ligera, la interacción puede volverse poco fiable; conviene planificar botones físicos o atajos alternativos.
• Protección frente a ambiente: sin una barrera clara, el polvo y la humedad terminan afectando al rendimiento del táctil y a la legibilidad visual.

Consejos prácticos que me han funcionado:

• Montaje con alivio mecánico del conector y fijación del módulo a una carcasa rígida.
• Buen encaminamiento de GND y cables cortos para SPI, sobre todo si el sistema se alimenta con fuentes compartidas por otros módulos.
• Para batería en campo: reduce luminosidad y actualizaciones; la visibilidad puede ajustarse sin penalizar tanto como parece.
• Limpieza: cuando el tactil lo permita, evita empapar; usa un paño ligeramente humedecido y seca bien para no dejar película que afecte al capacitivo.

Veredicto del experto

Lo consideraría una opción razonable para proyectos de interfaz con Arduino/MCU en los que necesitas pantalla legible y control táctil opcional, con integración relativamente directa por SPI y la ventaja de conversión de niveles. Donde más sufre es en entornos outdoor “duros” si buscas precisión táctil constante o si pretendes animaciones y redibujos frecuentes sin optimizar. Si lo montas con buena fijación mecánica, cableado cuidado y un diseño de UI que actualice solo lo necesario, te va a dar un rendimiento práctico para uso en ruta, supervisión de sensores y operaciones de campo donde un panel visible ahorra tiempo y errores.
