Análisis general del producto

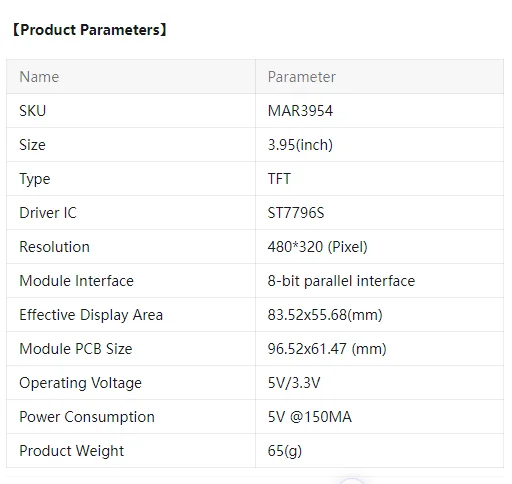

Este módulo TFT de 3,95 pulgadas con resolución 480 × 320 píxeles y 65 000 colores se presenta como una solución de visualización directa para placas Arduino UNO y Mega2560. Su formato “shield” permite encajarlo sin soldaduras, lo que reduce el tiempo de integración en prototipos de campo. La presencia de un lector de microSD y la opción táctil (limitada a Arduino) amplían sus posibilidades para mostrar cartografía, datos de sensores o interfaces de usuario sencillas. En un contexto táctico o de actividades outdoor, la pantalla puede servir como visor de información crítica (coordenadas GPS, estado de la batería, lecturas de sensores ambientales) cuando se monta en un equipo portátil o en una caja de mando ligera.
Calidad de materiales y construcción

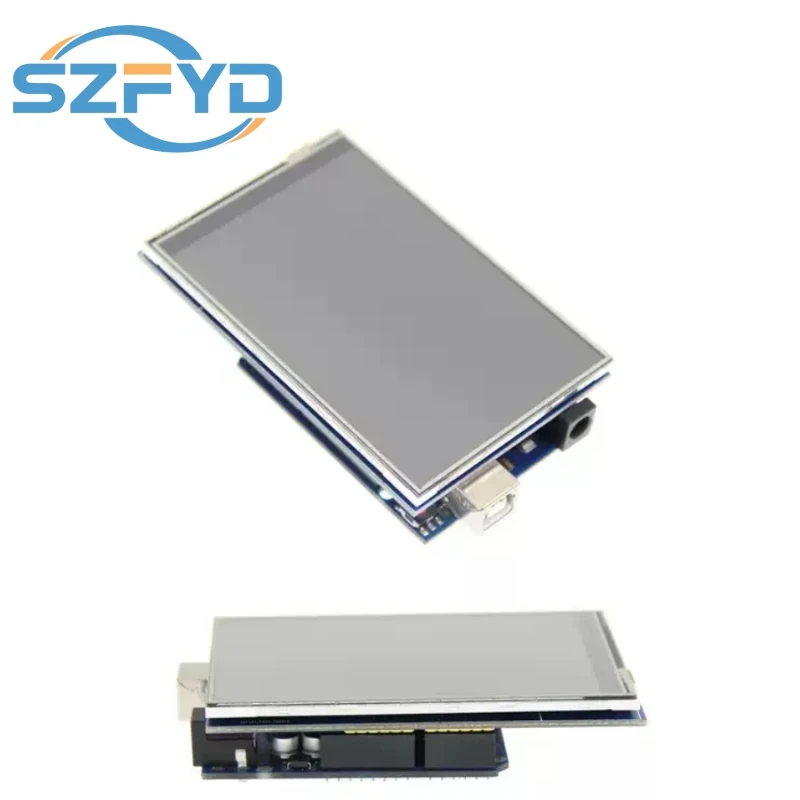

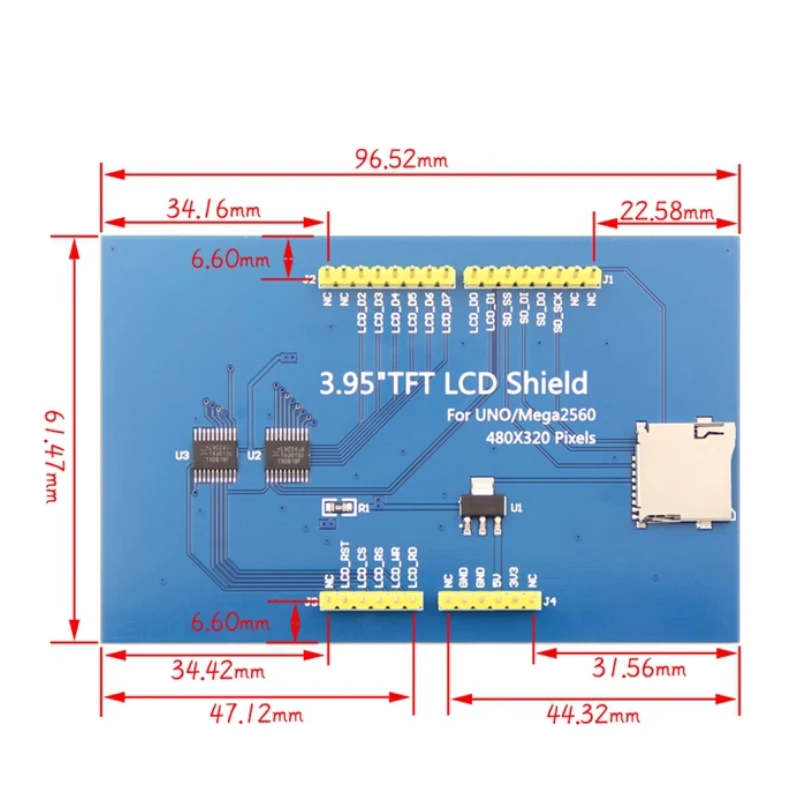

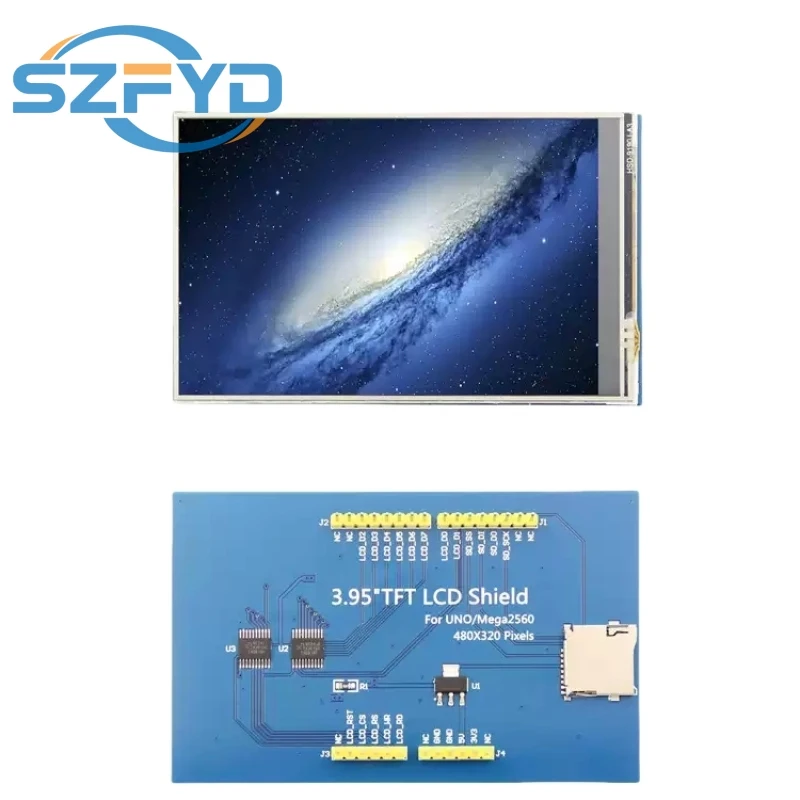

El circuito impreso muestra un acabado estándar de fibra de vidrio con máscara verde y serigrafía clara. Los pines de conexión están alineados con el encabezado de las placas Arduino, lo que asegura un contacto mecánico firme sin necesidad de conectores adicionales. El IC de conversión de nivel integrado (5 V/3,3 V) protege tanto la pantalla como el microcontrolador frente a variaciones de tensión típicas en alimentaciones de batería o paneles solares. La carcasa del módulo es de plástico ABS rígido; aunque no está certificada para impactos ni inmersión, su grosor proporciona una cierta rigidez frente a vibraciones moderadas. El lector de microSD está soldado directamente al PCB y cuenta con una pequeña guía que facilita la inserción y extracción de la tarjeta, aunque la ausencia de una tapa protectora puede dejar el conector expuesto a polvo o humedad en entornos muy sucios.

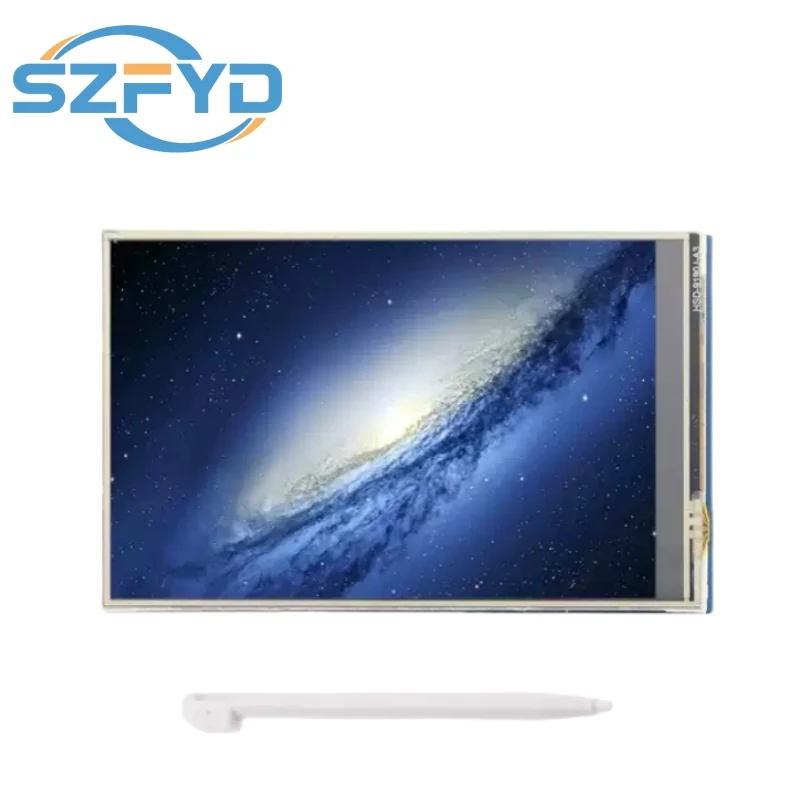

En cuanto a la propia pantalla TFT, el panel está protegido por una capa de vidrio templado de aproximadamente 0,7 mm, lo que mejora su resistencia a rasguños superficiales frente a la exposición a ramas, rocas o equipment táctico. No se menciona ningún tratamiento antihuellas ni oleófugo, por lo que la superficie tiende a marcarse con el contacto frecuente de los dedos, especialmente cuando se usa la función táctil con guantes finos.
Funcionalidad y rendimiento en campo
He empleado este módulo en varias salidas de reconocimiento de media montaña y en ejercicios de simulación de comunicaciones tácticas, montándolo dentro de una caja de proyecto estanca (IP54) alimentada por una batería de LiPo de 7,4 V mediante un regulador paso a paso. En estas condiciones, la pantalla mostró los siguientes comportamientos:

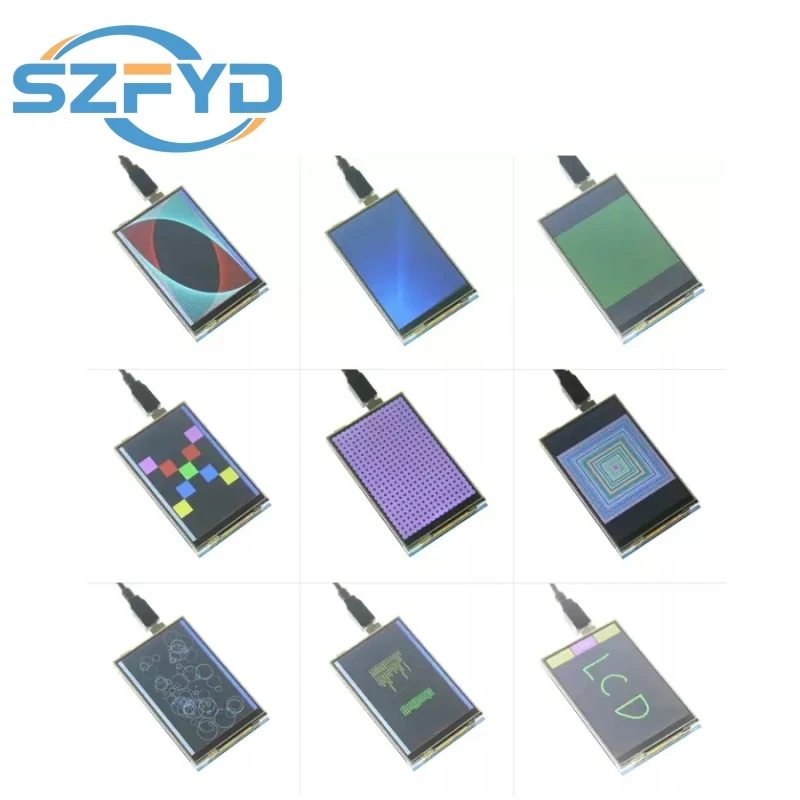

Visibilidad bajo luz solar directa: Con una luminosidad típica de los TFT de esta gama (alrededor de 300 cd/m²) y sin retroiluminación ajustable por hardware, la legibilidad disminuye notablemente bajo sol intenso a mediodía. Es necesario incrementar los valores de color en el código (por ejemplo, aumentando la intensidad de los componentes RGB) para lograr un contraste aceptable, lo que a su vez incrementa el consumo de corriente. En entornos de sombra o durante el crepúsculo, la imagen resulta clara y los colores son suficientemente vivos para distinguir símbolos de mapa o gráficos de sensores.
Velocidad de actualización: El bus paralelo de 8 bits, junto con el IC de nivel, permite una tasa de refresco cercana a los 30 fps al dibujar gráficos simples (líneas, rectángulos, texto). Para actualizaciones de mapas rasterizados de 480 × 320 píxeles mediante la tarjeta SD, la velocidad cae a aproximadamente 8‑10 fps, suficiente para mostrar una posición que se mueve a menos de 5 km/h, pero insuficiente para video en tiempo real. En mi experiencia, esta limitación no afectó la utilidad como visor de datos estáticos o semi‑dinámicos.
Función táctil: Cuando se usa con las bibliotecas proporcionadas para Arduino, el panel táctil resistivo responde correctamente con una presión moderada. Sin embargo, la precisión disminuye al usar guantes de invierno o guantes tácticos gruesos; en esas situaciones es más fiable depender de botones físicos o de un encoder externo. La falta de bibliotecas para otras plataformas (STM32, ESP32) obliga a portar el código manualmente si se desea migrar a un microcontrolador de bajo consumo o con conectividad inalámbrica, lo que puede resultar una carga de desarrollo significativa para proyectos que requieran autonomía energética.
Almacenamiento SD: El lector funciona sin problemas con tarjetas microSD de 16 GB formateadas en FAT32. He almacenado imágenes de mapas topográficos en formato BMP (16 bits) y las he leído directamente para dibujarlas en la pantalla. El acceso secuencial es rápido suficiente para cargar una nueva imagen en menos de 500 ms, lo que permite cambiar entre distintas zonas de mapa sin percepciones de retraso notables.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración inmediata con Arduino gracias al formato shield, lo que elimina la necesidad de soldaduras o cables sueltos en el campo.
- Resolución y profundidad de color adecuadas para mostrar información cartográfica básica y gráficos de sensores con buen nivel de detalle.
- Ranura de microSD que amplía considerablemente la capacidad de presentación de datos estáticos (imágenes, fuentes personalizadas, logs).
- Precio relativamente bajo frente a pantallas TFT de tamaño similar con interfaz paralela, lo que facilita su uso en múltiples prototipos o como componente de repuesto.
Aspectos mejorables
- Ausencia de control de brillo por hardware; la única vía es mediante software, lo que implica un mayor consumo y una reducción del rango dinámico al intentar mejorar la visibilidad bajo luz intensa.
- Superficie sin tratamiento antihuellas ni oleófugo, lo que afecta la legibilidad cuando se manipula con guantes o en condiciones de sudor y polvo.
- Función táctil limitada a Arduino y basada en tecnología resistiva, menos precisa que soluciones capacitivas y menos usable con guantes gruesos.
- Falta de certificación de protección contra agua o polvo (IP), lo que obliga a colocar el módulo dentro de una caja estanca si se espera exposición a lluvia, nieve o entornos muy sucios.
Veredicto del experto
Este módulo TFT representa una opción práctica y económica para añadir una capa de visualización a proyectos basados en Arduino que se empleen en actividades de montaña, reconocimiento táctico o logging de datos ambiental. Su montaje directo y la posibilidad de almacenar información en tarjeta SD lo hacen útil para mostrar mapas de referencia, estados de sistemas o alertas simples sin depender de una pantalla externa.
No obstante, para aplicaciones donde la legibilidad bajo luz solar intensa, la resistencia al agua o la interacción con guantes gruesos sean críticas, será necesario complementarlo con una solución de protección externa (caja estanca con visor) o considerar pantallas con retroiluminación ajustable y superficie tratada. La limitación táctil a Arduino también reduce su atractivo si se planea migrar a plataformas de bajo consumo o con conectividad inalámbrica en etapas posteriores del desarrollo.
En conjunto, si el proyecto puede asumir una capa de protección adicional y no requiere una interacción táctil sofisticada, el módulo cumple con las expectativas de rendimiento y facilita la puesta en marcha rápida. Recomiendo probarlo primero en un entorno controlado para validar el consumo de energía y la legibilidad bajo las condiciones de iluminación esperadas, y luego integrarlo en una carcasa adecuada antes de llevarlo a operaciones prolongadas en campo.
