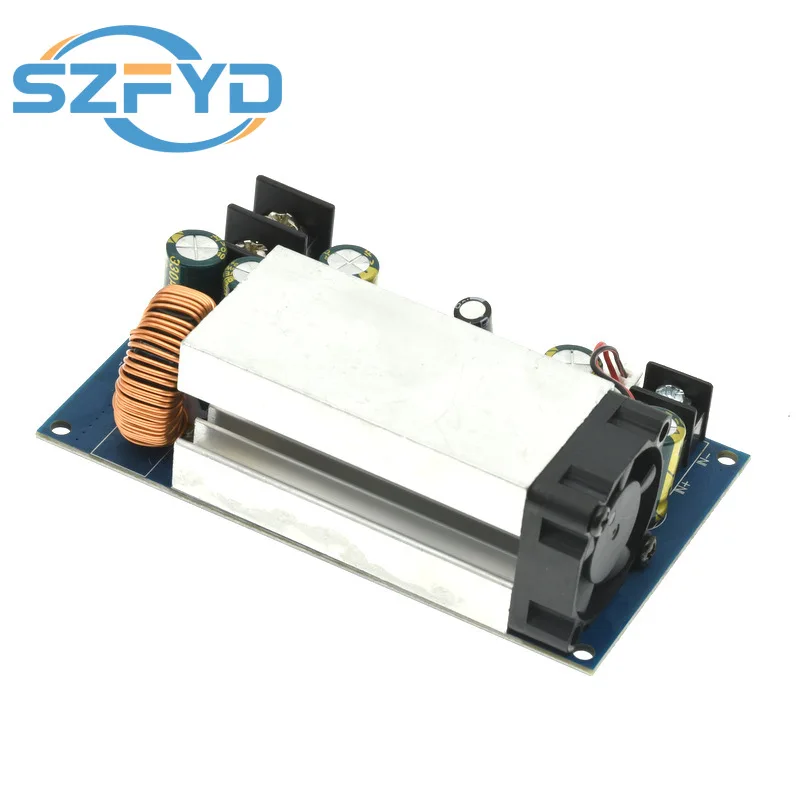

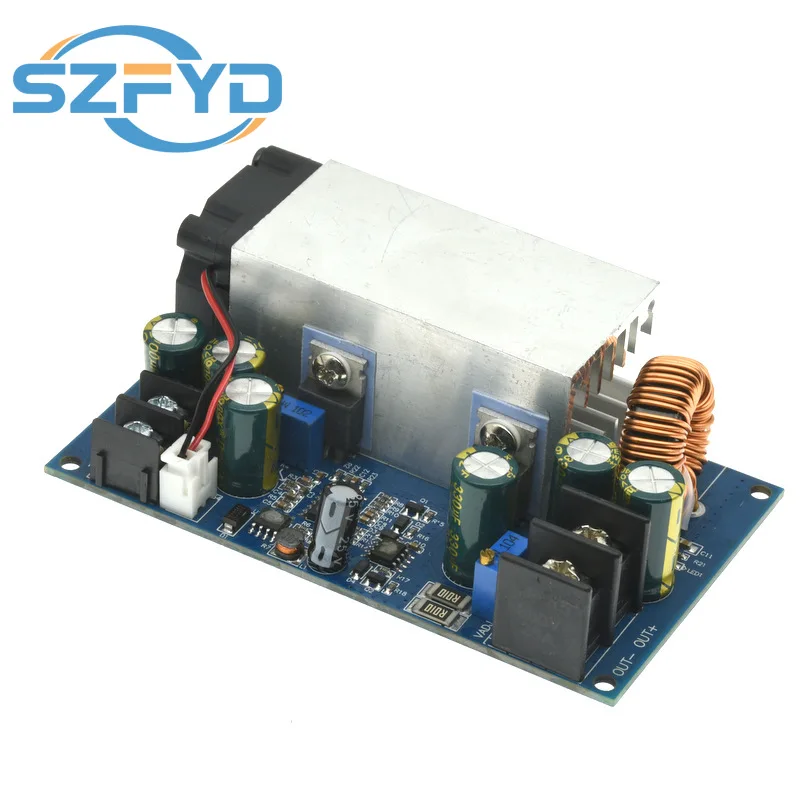

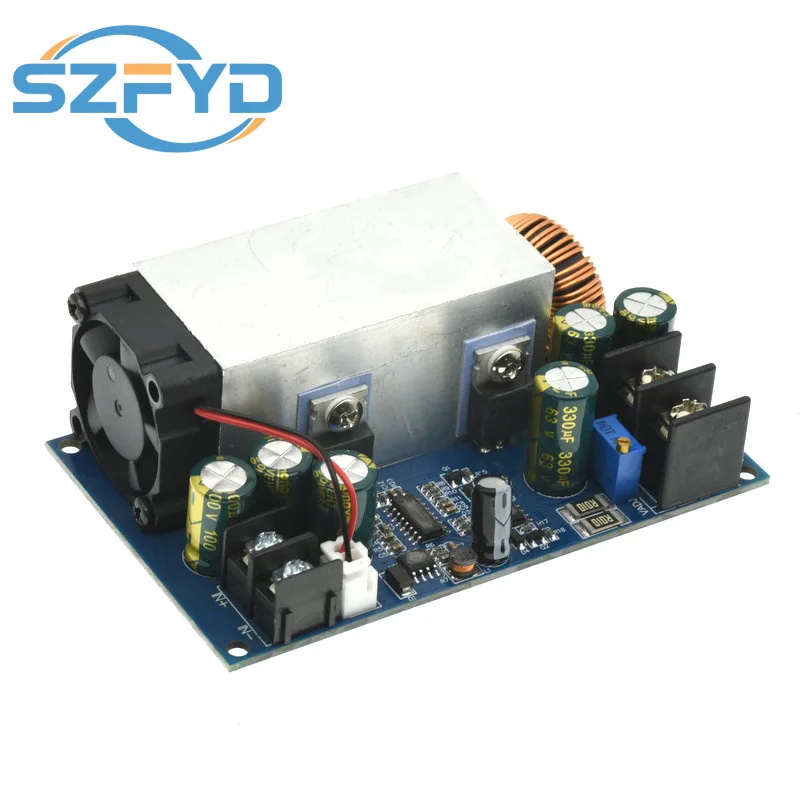

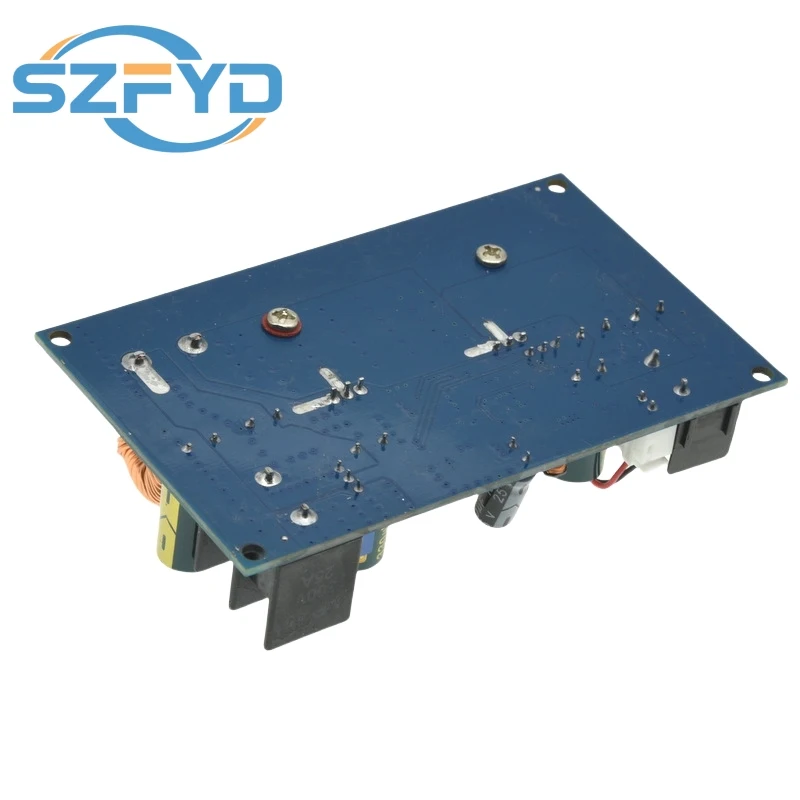

Módulo de potencia ajustable de corriente constante de voltaje constante reductor de 600W DC-DC carga de batería LED

Características principales del módulo de potencia:

* El módulo adopta un esquema de rectificación escalonada, la eficiencia es extremadamente alta, la eficiencia máxima es de hasta 95% * El voltaje y la corriente de salida se pueden ajustar continuamente

* El voltaje de entrada puede alcanzar hasta 75 V y el voltaje de salida puede alcanzar hasta 60 V (cuando se ingresa 75 V) y la corriente máxima es 25 A.

Parámetros del módulo:

Modelo de producto: SZ-8025CCCv

Nombre del módulo: módulo de fuente de alimentación ajustable de corriente constante de voltaje constante reductor de 600w

Naturaleza del módulo: módulo reductor no aislado (BUCK)

Voltaje de entrada: 12-75V

Rango de voltaje de salida: 2,5-60 V (debe cumplir con las condiciones reductoras, entrada IN multiplicada por 0,8)

Tensión mínima de salida: 2,5 V

Voltaje máximo de salida: aproximadamente el mismo voltaje de entrada * 0,8 (por ejemplo, la entrada es 40 V, 40 V * 0,8=32 V, el voltaje máximo de salida es 32 V).

Corriente constante de salida: 1-25A (continuamente ajustable)

Potencia máxima de salida: 600W (el entorno de trabajo debe estar bien ventilado)

Potencia máxima de trabajo continua: 500W (entorno de ventilación)

Corriente de trabajo máxima continua: 25A (entorno de ventilación) disipación de calor: refrigeración por aire

Protección contra subtensión de entrada: ninguna

Protección contra sobretensión de entrada: no (sin sobrepresión)

Temperatura de trabajo: -10 ~ +65 grados

Frecuencia de trabajo: 80KHz

Eficiencia de conversión: hasta 95% (la eficiencia está relacionada con el voltaje de entrada y salida, la corriente y la presión diferencial)

Protección contra cortocircuitos: Sí (protección de corriente constante)

Método de ajuste de voltaje y corriente: (use multímetro de herramientas, destornillador de hoja plana)

Regulación de voltaje: gire el potenciómetro azul "VIADJ" en la placa de alimentación de acuerdo con el voltaje que necesita, gire el voltaje en el sentido de las agujas del reloj y gírelo hacia abajo en el sentido contrario a las agujas del reloj.

Ajuste de corriente de salida: el multímetro o amperímetro se gira a la posición de corriente de 20 A o 10 A, el voltaje de la fuente de alimentación se ajusta a 5 V, el potenciómetro de corriente constante "IADJ" se gira en sentido antihorario durante aproximadamente 10 vueltas, la corriente se ajusta al cortocircuito mínimo Salida con multímetro, y luego el potenciómetro "IADJ" se ajusta en el sentido de las agujas del reloj al valor de corriente requerido.(Nota: cuando el potenciómetro de corriente constante "IADJ" se gira en sentido antihorario durante 10 vueltas, la fuente de alimentación puede no tener voltaje de salida; en este momento, la corriente se ajustó a 0A.No te preocupes por él, gira la corriente en el sentido de las agujas del reloj y habrá salida).

La detección actual del módulo es una detección de gama baja.No cortocircuite el polo negativo de entrada y el polo negativo de salida directamente con los cables.La fuente de alimentación del polo negativo de cortocircuito no tiene corriente constante, lo que resulta en daños a la fuente de alimentación y al equipo eléctrico que requieren corriente constante.

El módulo es una fuente de alimentación reductora, que solo puede bajar pero no subir.El voltaje de entrada debe ser mayor que el voltaje de salida.

Nota:

* Entrada sin protección de conexión inversa, conexión inversa positiva y negativa está estrictamente prohibida

* Por ejemplo, al cargar la batería y conectar la carga inductiva a la salida, agregue un diodo antirelleno a la salida.

* Disipación de calor de alta potencia y alta corriente a largo plazo.
