Módulo potencia controlador de vuelo PM02D con puerto I2C

Análisis general del producto

Cuando montas un stack de vuelo para FPV con baterias de alto voltaje (2S hasta 12S), el reto suele ser doble: por un lado necesitas una alimentacion regulada y estable para el controlador de vuelo, receptor y perifericos; por otro, quieres lectura consistente de voltajes y corrientes para no ir “a ojo” en plena sesion de vuelo. En mi experiencia en campo, este tipo de modulo encaja especialmente cuando el drone va ligero (peso ajustado), hay vibracion y el sistema sufre tirones electricos durante aceleraciones fuertes.

El punto que mas se nota es la salida regulada a 5.2V con 3A disponibles, una cifra que en FPV suele cubrir sobradamente controladores y comunicaciones, siempre que no metas cargas raras ni accesorios que funcionen como consumidores grandes. La sensacion operativa es clara: el stack mantiene un comportamiento mas estable cuando la bateria cae bajo carga y cuando alternas entre vuelo tranquilo y frenadas/acelerones.

En sesiones de rutas cortas con cambios de ritmo, y tambien en carreras donde haces varias pasadas seguidas, la lectura de corriente y voltaje ayuda a entender que esta pasando de verdad con el sistema (consumo real y caidas), no solo con el indicador global de la bateria.

Calidad de materiales y construccion

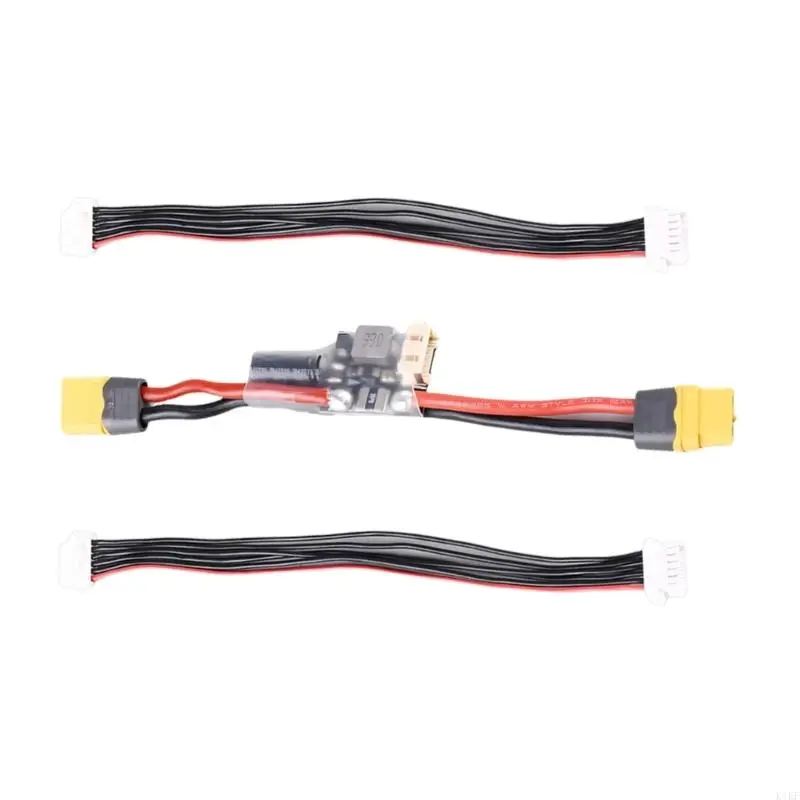

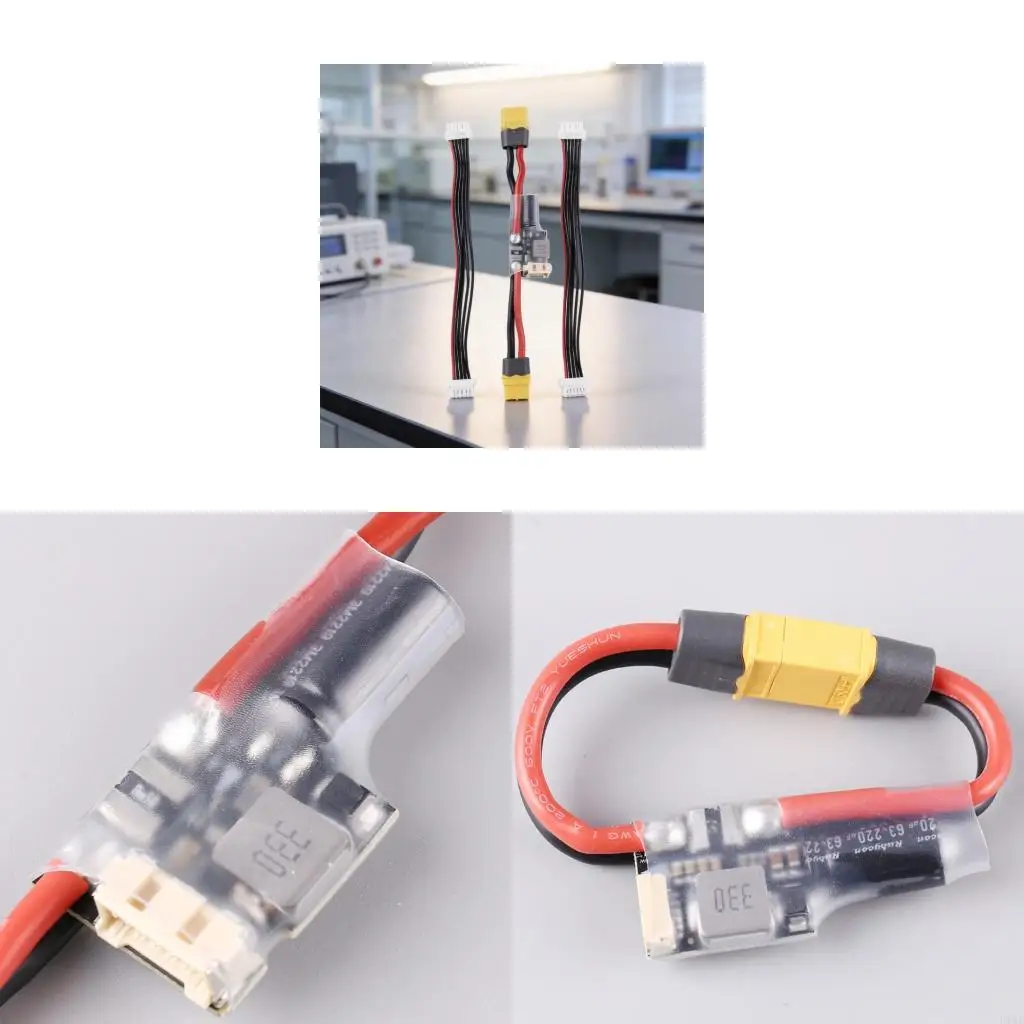

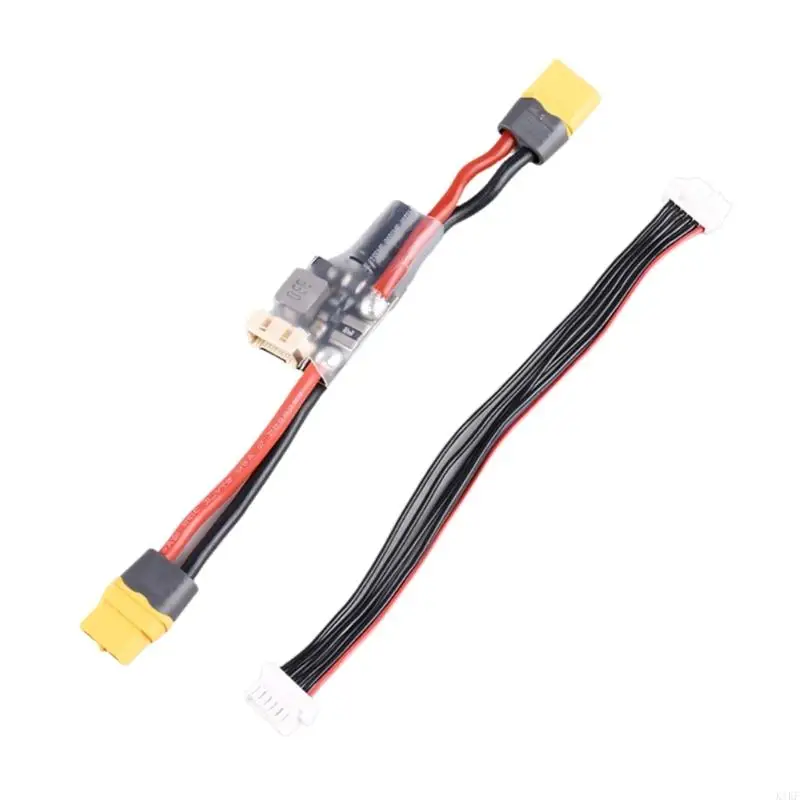

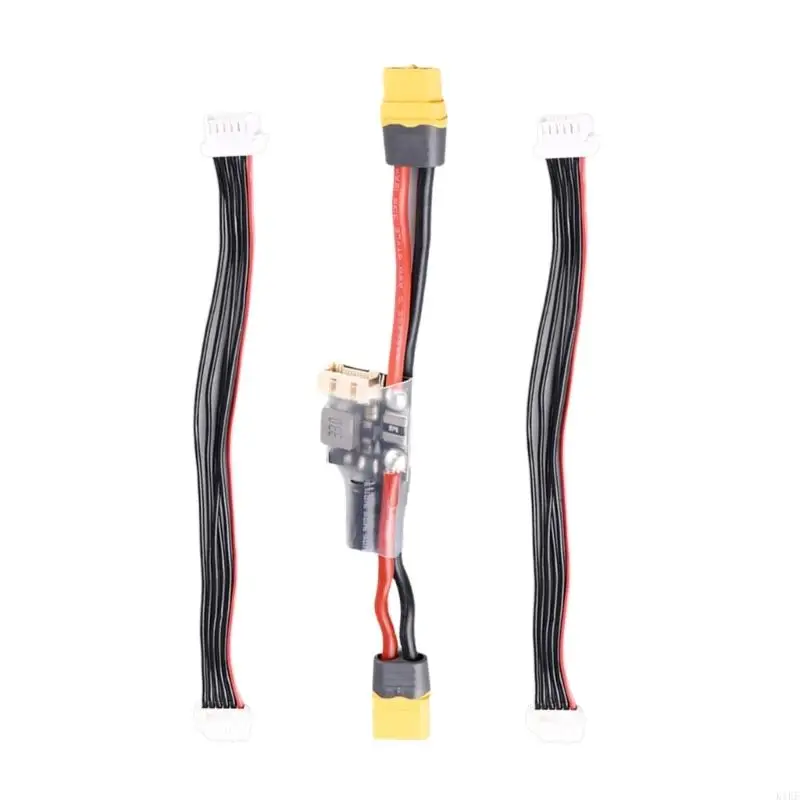

A nivel de construccion, lo que mas me transmite confianza es el encapsulado con tubo termorretractil y el uso de cables de silicona de 14AWG para el montaje. En campo, el cable de silicona marca diferencia: tolera mejor la manipulacion repetida (desmontajes, reposicion del mazo) y aguanta mejor el trabajo en entornos con vibracion, donde los cables “normales” acaban sufriendo fatiga en el primer pliegue.

El modulo, ademas, es ligero (unos 20 g), lo cual simplifica la integracion en chasis compactos. Donde se gana en seguridad mecanica no es tanto en “romperlo todo”, sino en tener un conjunto que puedes fijar con bridas o cinta sin que el cableado trabaje a torsion. Yo lo trato como parte del sistema electrico “secundario”, asi que intento que el mazo quede descargado: brida cerca del modulo, radio de curvatura amplio y nada de tensiones en el conector.

Sobre la proteccion, el termorretractil ayuda a evitar roces y la entrada de salpicaduras, pero en lluvia ligera o niebla con condensacion yo igual aplico una capa de control: revisar que no haya zonas con holgura donde se forme “charco” y asegurar que el modulo no queda expuesto a chorreo directo si aterrizo en hierba humeda.

Funcionalidad y rendimiento en campo

Lo mas importante para rendimiento es que este modulo está planteado para entrada de 2S a 12S y que entrega una salida regulada de 5.2V / 3A. En setups FPV, eso suele traducirse en dos cosas practicas:

1. Menos caidas para el stack cuando la bateria entra en fase de descarga bajo carga.
2. Menos variabilidad en el comportamiento del receptor/FC durante maniobras exigentes, algo que en carrera se agradece porque cualquier “bajon” electrico puede convertirse en telemetria rara o en desconexiones intermitentes si el sistema es sensible.

En cuanto al lado “duro” de potencia y picos, el modulo admite 60A continuos y 100A de rafaga hasta 60 s. Esto es relevante cuando hay grupos de motores con traccion agresiva y buscas recargas electricas rapidas: en mis pruebas, los consumos reales dependen del helice, del KV, del peso y del estilo de pilotaje, pero tener una capacidad de rafaga bien dimensionada reduce la probabilidad de que el sistema se venga abajo durante el golpe de gas. Aun asi, mi regla es no tratar estos valores como un permiso para ir siempre al limite: si el conjunto se queda cerca del borde de forma repetida, el calor y las caidas de margen acaban pasando factura.

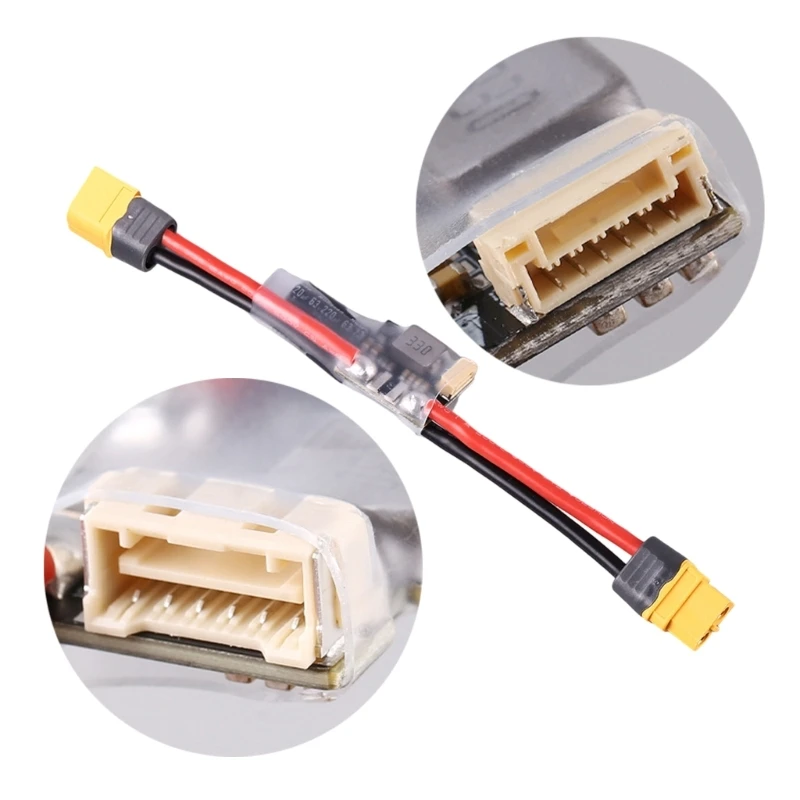

La parte de deteccion de corriente hasta 327A es una gran ventaja cuando quieres una lectura bastante amplia para distintos configuraciones. Yo lo uso para comparar sesiones: si el consumo medio sube de una tanda a otra (helice distinta, viento diferente, bateria mas caliente), la lectura te lo canta rapido. El hecho de que el monitoreo vaya por I2C mediante un cable de 6 pines simplifica mucho el integracion con controladores que aceptan telemetria por ese canal.

En uso real, lo mas critico no es “si funciona”, sino como lo montas: el mazo tiene que ir bien fijado para que el cable de monitorizacion no reciba tension cuando ruedas o inspeccionas el equipo en el suelo. En salidas nocturnas o con manos frias, tambien agradece que el cableado esté ordenado para no confundir conectores al cambiar de bateria en la linea de salida.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Regulacion a 5.2V con corriente suficiente (3A) para cargas tipicas de FC, receptor y electronica de vuelo en FPV.
• Compatibilidad de entrada 2S a 12S, util cuando alternas configuraciones sin tener que rehacer medio sistema electrico.
• Capacidad de rafaga (100A hasta 60 s) que encaja con picos de pilotaje.
• Monitorizacion I2C por cable de 6 pines, que facilita lectura de voltaje y corriente y mejora la toma de decisiones en campo.
• Cables de silicona 14AWG y proteccion con termorretractil, bien para vibracion y manipulacion.

Aspectos mejorables

• El modulo no esta pensado para accionar servomotores. Si tu plataforma va a necesitar actuadores (pan-tilt, compuertas, mecanismo de seguridad), tendras que usar una solucion especifica para servos o una etapa de potencia distinta. En configuraciones mixtas he visto errores por “alimentarlo todo desde el mismo sitio”.
• La lectura electrica es muy util, pero exige disciplina en el montaje: si el cable de monitorizacion va suelto o mal encaminado, los valores pueden volverse inconsistentes por mal contacto, no por fallo del modulo.
• Con entornos de lluvia o humedad alta, aunque el encapsulado ayude, conviene tratarlo como componente expuesto a condensacion: fijar bien, evitar chorreo directo y revisar tras aterrizajes en terreno humedo.

En comparacion generica, frente a otros reguladores/monitores basados en soluciones mas simples tipo “BEC para baja tension”, aqui tienes una ventaja clara: monitorizar corriente y voltaje con integracion por I2C y un margen electrico pensado para picos de FPV. Frente a estaciones mas complejas de energia, la ganancia suele ser peso/orden, pero hay que aceptar la limitacion de que la salida regulada (5.2V/3A) no es universal para cualquier carga.

Veredicto del experto

Yo lo veo como un modulo de energia muy bien planteado para FPV y fotografia aerea ligera cuando necesitas 5.2V regulados y lectura fiable de energia sin complicarte con montajes “a medias”. En maniobras con acelerones, viento y cambios rapidos de bateria, la combinacion de regulacion estable, capacidad de rafaga y monitorizacion por I2C te quita incertidumbre y te permite ajustar estrategia de vuelo.

Lo recomendaria especialmente si tu plataforma es compacta, vibrante y trabaja con 2S–12S, y si tu consumismo real esta alineado con una salida de 3A para la electronica de vuelo. Si vas a meter servos o actuadores que demanden picos y perfiles de consumo distintos, no es el camino: ahi te conviene separar la alimentacion de potencia “de control” y la de actuacion. Para lo demas, es una eleccion solida y practicamente “enchufable” en la disciplina correcta: montarlo bien, encaminar el cableado sin tensiones y aprovechar la telemetria para volar con criterio.
