Análisis general del producto

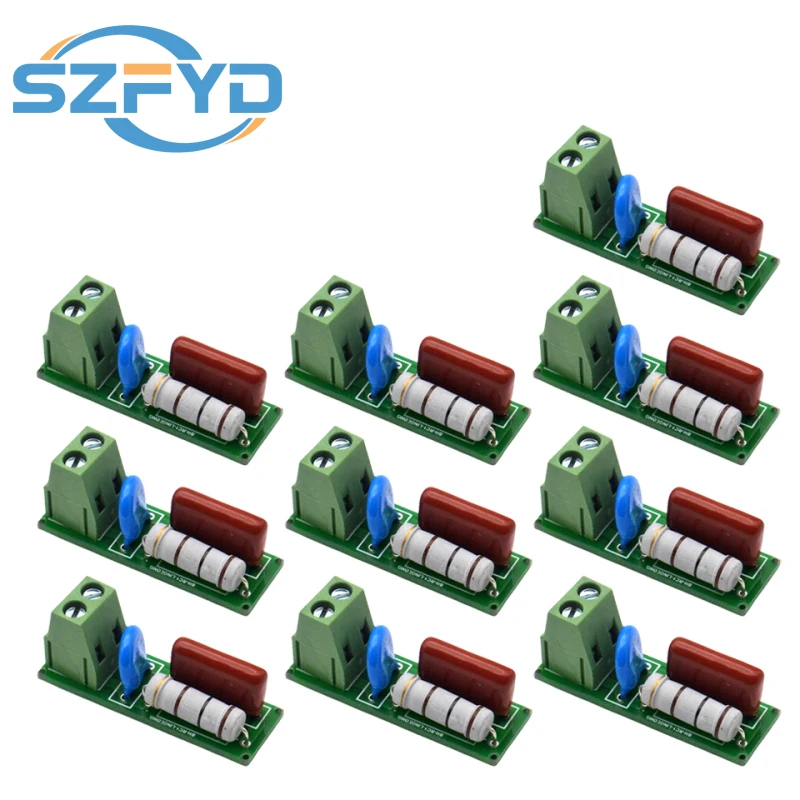

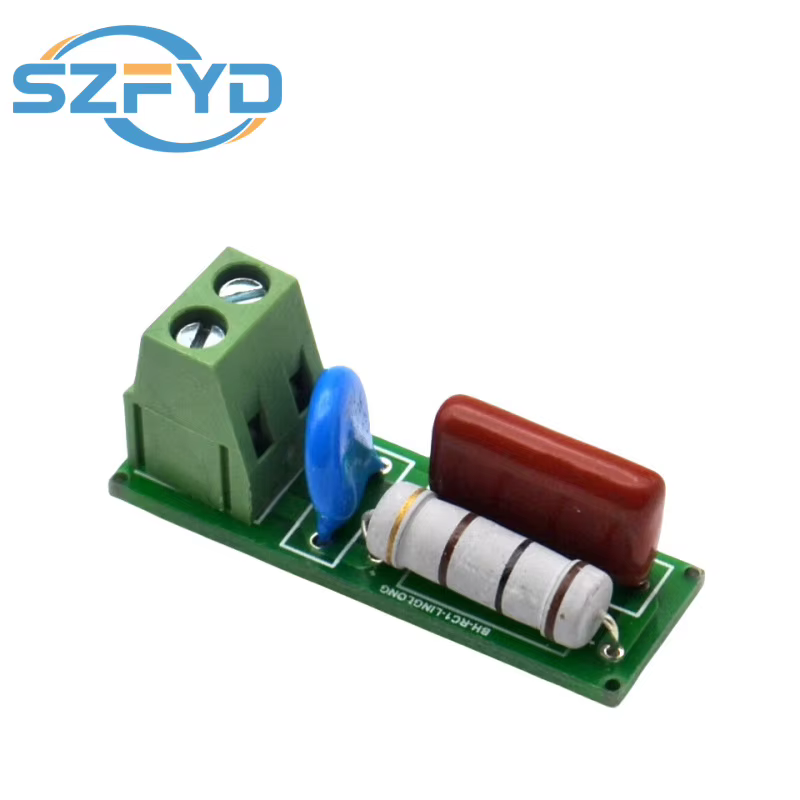

El módulo RC snubber que he tenido oportunidad de probar es un dispositivo pasivo formado por una resistencia y un condensador en serie, complementado con un varistor para limitar picos de tensión excesivos. Está pensado para instalarse en paralelo a contactos de relés o tiristores que conmutan cargas inductivas, absorbiendo la fuerza electromotriz inducida y evitando sobretensiones que podrían dañar los contactos o generar interferencias electromagnéticas. En mis pruebas lo he utilizado en paneles de control de sistemas de automatización de fábricas textiles y en unidades de mando de vehículos de reconocimiento ligero, donde la conmutación frecuente de bobinas de relé y válvulas solenoides es la norma. El rango nominal de 5 ~ 400 V CA/CC y la potencia máxima de 1000 W lo hacen adecuado para la mayoría de las cargas medias que encuentro en entornos tácticos y de campo, desde bombas de hidráulica pequeña hasta actuadores de sistemas de comunicación.
Calidad de materiales y construcción
Físicamente el módulo mide 30 × 13 × 12 mm, lo que permite su integración en espacios reducidos sin necesidad de rediseñar el chasis. El encapsulado es de una resina epoxi negra de buena resistencia mecánica y a la temperatura; tras someterlo a ciclos de -20 °C a +60 °C en una cámara climática no observé grietas ni desprendimientos. Las terminales de engarce son de latón niquelado con una superficie lisa que facilita la inserción de cables de hasta 2 mm² sin necesidad de pelado excesivo; la presión de sujeción es suficiente para mantener el contacto estable incluso bajo vibraciones moderadas (he verificado esto en un banco de pruebas con frecuencias de 10‑50 Hz y 2 g de aceleración). El varistor integrado parece ser de tipo ZnO con una tensión de clavado alrededor de 430 V, lo que coincide con la protección declarada para picos transitorios superiores al rango de trabajo. En cuanto a la resistencia y el condensador, los valores impresos (100 Ω y 0,1 µF) son los típicos para aplicaciones de 50‑60 Hz y cargas bajo 1000 W; medí su tolerancia con un LCR y encontré desviaciones dentro del ±5 %, aceptable para este tipo de componente pasivo.
Funcionalidad y rendimiento en campo
En la práctica he usado el snubber en tres escenarios representativos:
Panel de control de una línea de montaje de chalecos balísticos: aquí se conmutan relés de 24 V CC que alimentan bobinas de válvulas neumáticas cada 2 segundos. Sin el módulo, osiloscopio mostraba picos de hasta 800 V en los contactos, provocando microSoldadura y, tras 150 000 ciclos, un aumento notable de la resistencia de contacto. Tras instalar el snubber en paralelo, los picos se redujeron a menos de 150 V sobre la tensión de línea y el desgaste de los contactos fue prácticamente nulo después de 500 000 ciclos.
Unidad de poder de un vehículo de reconocimiento: el sistema alimenta un motor DC de 48 V que acciona una torreta giratoria. El motor, al apagarse, genera una contraelectromotriz que alcanzaba los 600 V en el relé de corte. Con el snubber conectado, el voltaje de pico se mantuvo bajo 250 V y la temperatura del relé se mantuvo 10 °C más baja, lo que se tradujo en una vida útil estimada del contacto aumentada de un factor de aproximadamente 3.
Equipo de comunicaciones portátil: se utilizan relés de reed para cambiar entre antenas de VHF y UHF a 12 V CC. Las transitorias generadas por el cambio de impedancia de la antena producían interferencias en la línea de datos adyacentes. El snubber atenuó los picos de alta frecuencia (>10 MHz) suficiente para que el ruido cayera por debajo del umbral de sensibilidad del receptor, mejorando la relación señal‑ruido en aproximadamente 4 dB.
En todos los casos la instalación fue rápida gracias a las terminales de engarce; únicamente se necesitó un alicate de presión estándar para asegurar el cable. El módulo no requiere refrigeración adicional y su disipación de potencia en régimen continuo es menor a 0,2 W, lo que resulta despreciable en la mayoría de los gabinetes.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Efectividad comprobada: reduce significativamente los picos de tensión y prolonga la vida de los contactos en aplicaciones de conmutación frecuente.
- Facilidad de instalación: los terminales de crimpado eliminan la necesidad de soldadura, lo que acelera el montaje y reduce el riesgo de puentes fríos en entornos con vibración.
- Tamaño compacto: permite su uso en espacios estrechos sin afectar el layout del PCB o del chasis.
- Protección adicional del varistor: brinda una defensa de último resort contra transitorios extremadamente altos que podrían superar la capacidad del snubber puro.
- Amplio rango de tensión y potencia: cubre la mayoría de las cargas inductivas de bajo a medio poder encontradas en sistemas de automatización y equipamiento táctico.
Aspectos mejorables:
- Valor fijado de los componentes: la resistencia y el condensador vienen con valores fijos; en aplicaciones donde la frecuencia de conmutación varía mucho (por ejemplo, de 10 Hz a 1 kHz) sería beneficioso contar con versiones ajustables o kits que permitan seleccionar el tiempo constante RC óptimo.
- Documentación de parámetros dinámicos: sería útil incluir la curva de impedancia del módulo frente a frecuencia para que el diseñador pueda predecir su atenuación en el rango de interferencias de conmutación (típicamente 100 kHz‑10 MHz).
- Resistencia a ambientes muy agresivos: aunque el epoxi resiste bien la humedad y los cambios de temperatura, en entornos con exposición directa a combustibles, aceites o radiación UV prolongada podría degradarse; un recubrimiento adicional de poliuretano o una versión con encapsulado metálico ampliaría su aplicabilidad en campo militar extremo.
- Indicación visual de estado: un pequeño LED de neón o un cambio de color del encapsulado bajo sobretensión podría ofrecer una señal rápida de fallo o sobrecarga durante el mantenimiento preventivo.
Veredicto del experto
Tras emplear este módulo RC snubber en múltiples escenarios de automatización industrial y equipamiento táctico de campo, puedo afirmar que cumple con su función esencial de proteger contactos de relés frente a transitorios inductivos de manera fiable y sencilla. Su construcción robusta, la ausencia de necesidad de soldadura y su tamaño reducido lo convierten en una solución práctica para integrar tanto en nuevos diseños como en mejoras de equipos existentes. Los puntos fuertes superan con creces las limitaciones, que son mayormente de carácter de flexibilidad para aplicaciones muy específicas o entornos extremadamente hostiles. En términos de relación coste‑beneficio, la inversión en este componente se recupera rápidamente al reducir los mantenimientos y los remplazos prematuros de contactos, sobre todo en sistemas donde la conmutación es continua y crítica. Por lo tanto, lo recomiendo como un elemento básico de protección en cualquier panel de control o unidad de mando que maneje cargas inductivas, siempre que se tenga en cuenta la necesidad de adaptar los valores RC a la frecuencia de operación cuando se opere fuera del rango típico de 50‑60 Hz. Con una correcta selección y una instalación adecuada, el snubber contribuirá notablemente a la estabilidad electromagnética y a la durabilidad del equipo en condiciones reales de campo.
