Análisis general del producto
Llevo años trabajando con sistemas de comunicaciones en entorno táctico y siempre he visto con buenos ojos cualquier solución compacta que permita mantener al operador informado del entorno radioeléctrico civil. El módulo TEA5767 no es un equipo de campaña en sí mismo, pero sí una pieza muy interesante para integraciones DIY en las que necesitas un receptor FM con control digital sin liarte con etapas de RF discretas. Viene en un formato de 31x30 mm, lo que lo hace viable para meterlo dentro de una funda de equipo, un soporte de mochila o incluso un pequeño housing impreso en 3D.
Calidad de materiales y construcción

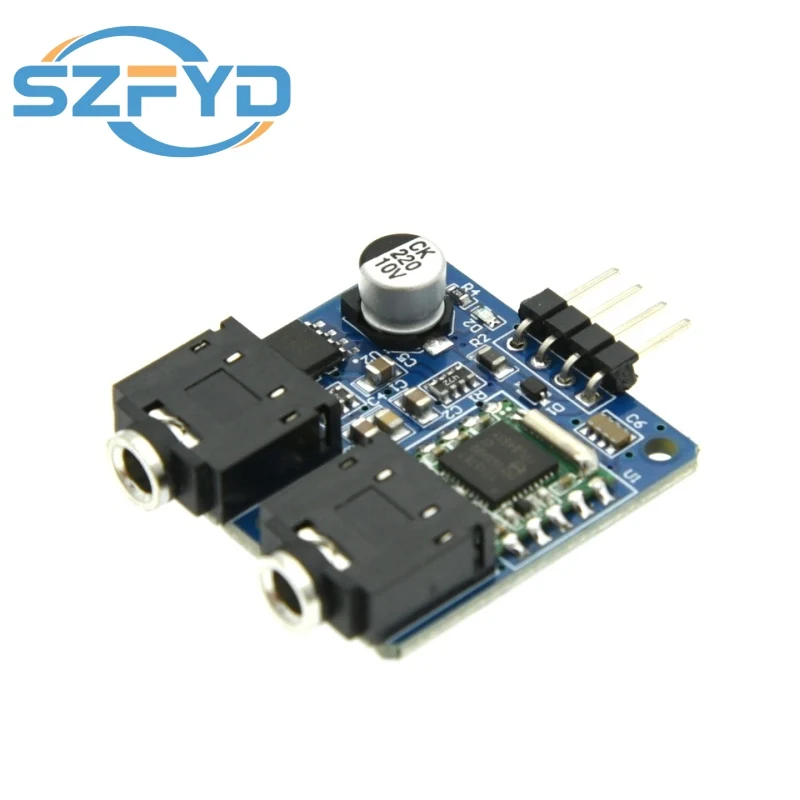

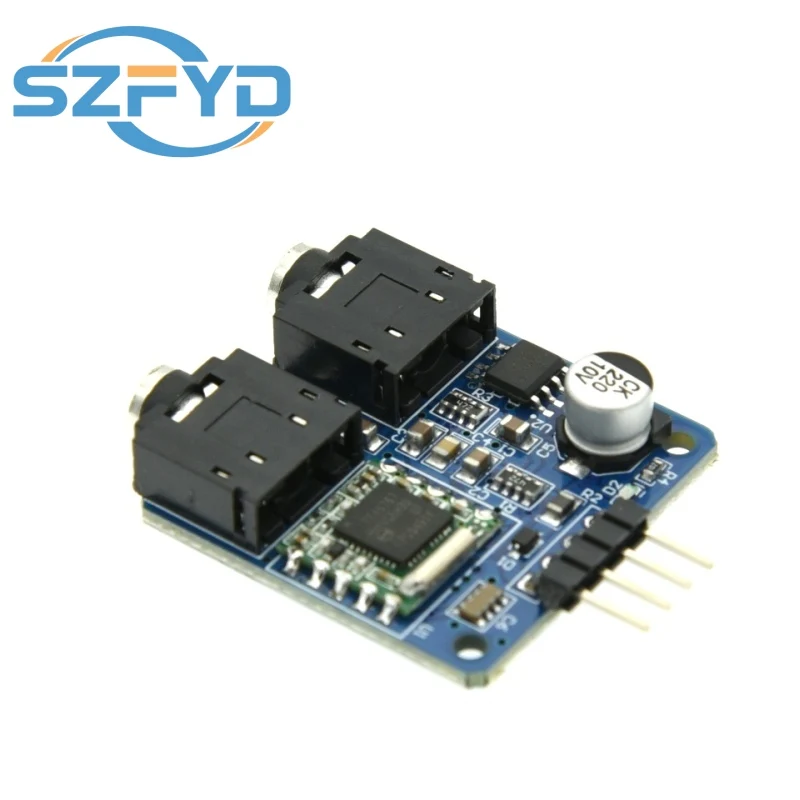

El módulo monta el chip TEA5767 de NXP, un clásico con décadas de rodaje en electrónica de consumo. A nivel de placa, el acabado es estándar de fábrica china: PCB de doble cara, soldadura de ola aceptable sin rebabas ni puentes, y un diodo de protección contra polaridad inversa que agradezco porque en montajes de campaña no siempre llevas una fuente regulada a mano y cualquier despiste con la batería de litio te puede cargar el módulo. Incluye también un filtro multicondensador en la línea de alimentación que reduce el rizado, algo que se nota cuando alimentas desde una power bank o desde un regulador conmutado barato.
La antena de cable incluida cumple, pero no esperes milagros. Es un látigo flexible de unos 30 cm que va conectado al pad de la placa. Para uso estático urbano va bien; para entorno de montaña o vegetación espesa, vas a necesitar una antena exterior mejor. Eso sí, el conector de audio de 3,5 mm está bien soldado y admite ciclos de conexión sin perder firmeza. No es un jack militar, pero cumple.
Funcionalidad y rendimiento en campo

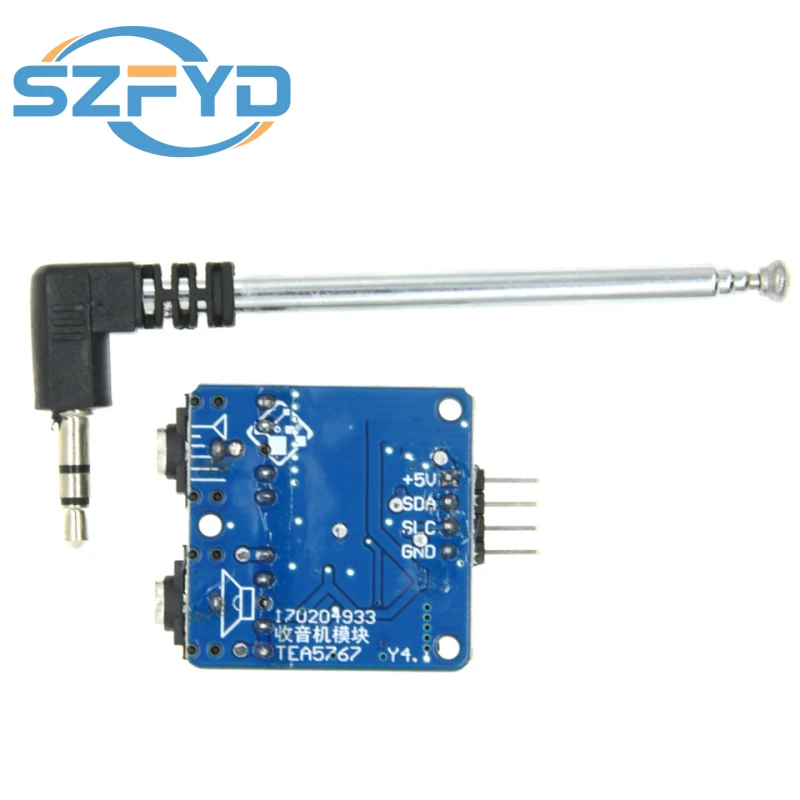

He integrado este módulo en un par de proyectos: un receptor de exploración montado en un soporte de mochila con ESP32 y una pequeña estación de información meteorológica para rutas largas. La comunicación por I2C es limpia y el bus respeta bien los tiempos incluso con cables de unos 20 cm entre el microcontrolador y el módulo.
El rango de 76-108 MHz cubre toda la banda FM comercial y algo de la banda de OIRT (76-90 MHz) que aún se usa en algunos países del Este. Aquí en España el dial está entre 87.5 y 108 MHz, así que vas sobrado. La sensibilidad es decente: en campo abierto, con la antena de serie, capté emisoras locales a unos 15-20 km sin problemas y con buena relación señal-ruido. En núcleos urbanos con edificios altos, el AGC del chip hace un trabajo razonable para evitar saturación, aunque en zonas de mucha interferencia electromagnética (como cerca de líneas de alta tensión o subestaciones) el noise floor sube y las emisoras débiles se pierden.
El sintonizado con PLL es rápido: ejecutas el comando I2C con la frecuencia deseada y en menos de medio segundo tienes audio. El mute suave al cambiar de estación evita el chasquido molesto, detalle que se agradece si lo usas con auriculares en un entorno silencioso como un vivac nocturno.
La salida de audio tiene nivel suficiente para auriculares de alta impedancia (32-64 ohmios). Para altavoz amplificado o entrada de línea va perfecto. Para auriculares sensibles tipo cascos intrauditivos de comunicación tácticos (los de 16 ohmios), puede saturar un poco si subes el volumen al máximo desde el código; conviene limitar la salida digital a unos 3/4 del rango.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato muy reducido, idealpara integración en sistemas portátiles autónomos.
- Protección contra polaridad inversa, algo que otros módulos chinos de precio similar omiten.
- I2C estandarizado, lo que permite usarlo con prácticamente cualquier microcontrolador actual.
- Bajo consumo: unos 20-25 mA durante la recepción, asumible para alimentación con batería de Li-Ion 18650 y regulador a 5 V.
Aspectos mejorables:
- La antena incluida es justita. Para aplicaciones serias de campo recomiendo soldar un conector SMA y usar una antena exterior tipo whip de un cuarto de onda (unos 75 cm para 100 MHz).
- El módulo carece de filtro de audio posterior. En entornos con mucha interferencia, puede colarse ruido de alta frecuencia en la salida. Un pequeño condensador de 100 nF entre la salida de audio y masa mejora la cosa.
- El chip no envía indicación fiable de intensidad de señal recibida (el RSSI es muy básico), así que olvídate de hacer un medidor de cobertura serio con este módulo.
- No tiene salida de datos digitales (RDS), aunque el TEA5767 lo soporta, en este módulo no viene cableado. Si necesitas RDS, busca otra implementación.
Veredicto del experto
El TEA5767 es un receptor FM funcional, barato y fácil de integrar. No es un equipo de comunicaciones táctico ni pretende serlo, pero como módulo para añadir recepción FM a un sistema propio de campaña, exploración o automatización, cumple de sobra. Lo recomiendo para quien quiera montarse un receptor de seguimiento, una radio de emergencia para la mochila 72h o un sintonizador para un refugio aislado. Por menos de lo que cuesta un café con leche en Madrid tienes un sintonizador controlable por código. Bien equilibrado para lo que ofrece. Le duele la antena de serie y la falta de RDS, pero por el precio no se le puede pedir más. Si buscas algo más profesional para integración en comunicaciones críticas, mira módulos basados en Si4703 o Si4735. Si solo quieres escuchar los partes meteorológicos o la SER mientras ajustas el equipo en el campo, este cacharrito te saca del apuro.
