Módulo relé estado sólido multicanal para Arduino y PLC

Análisis general del producto

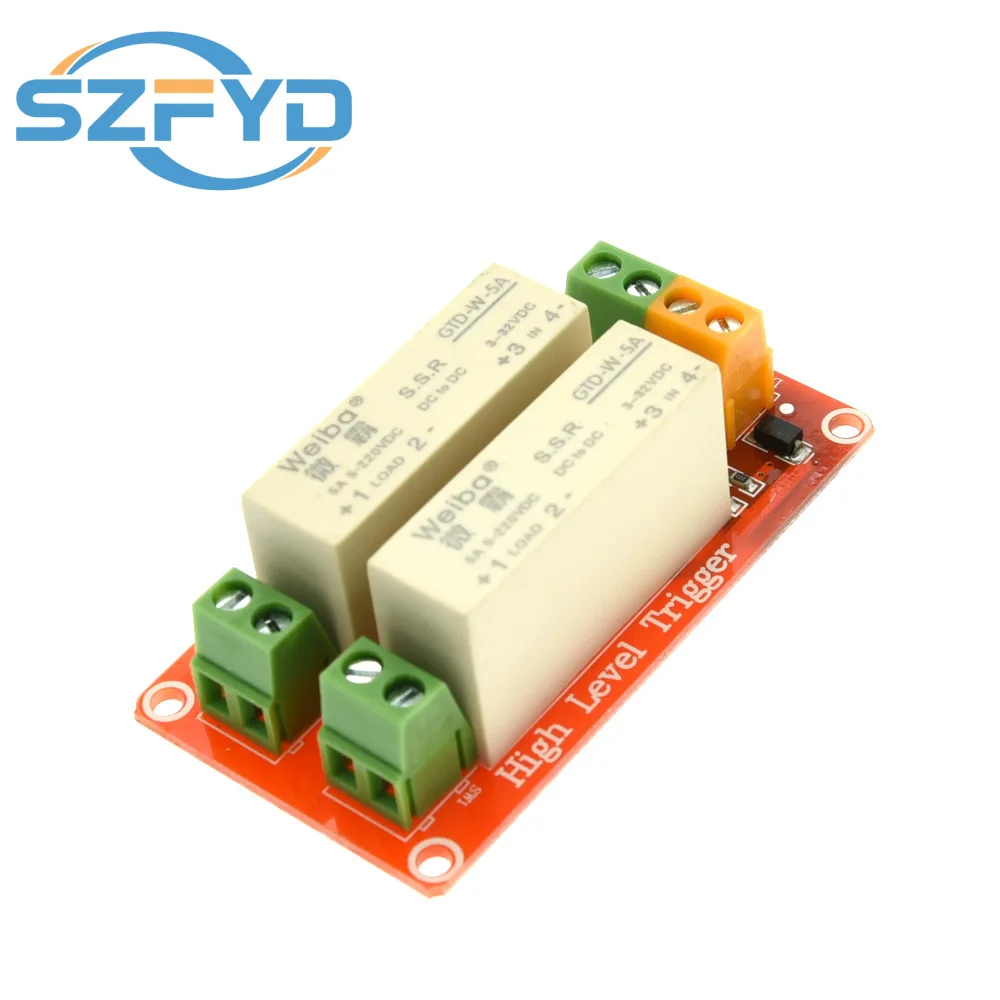

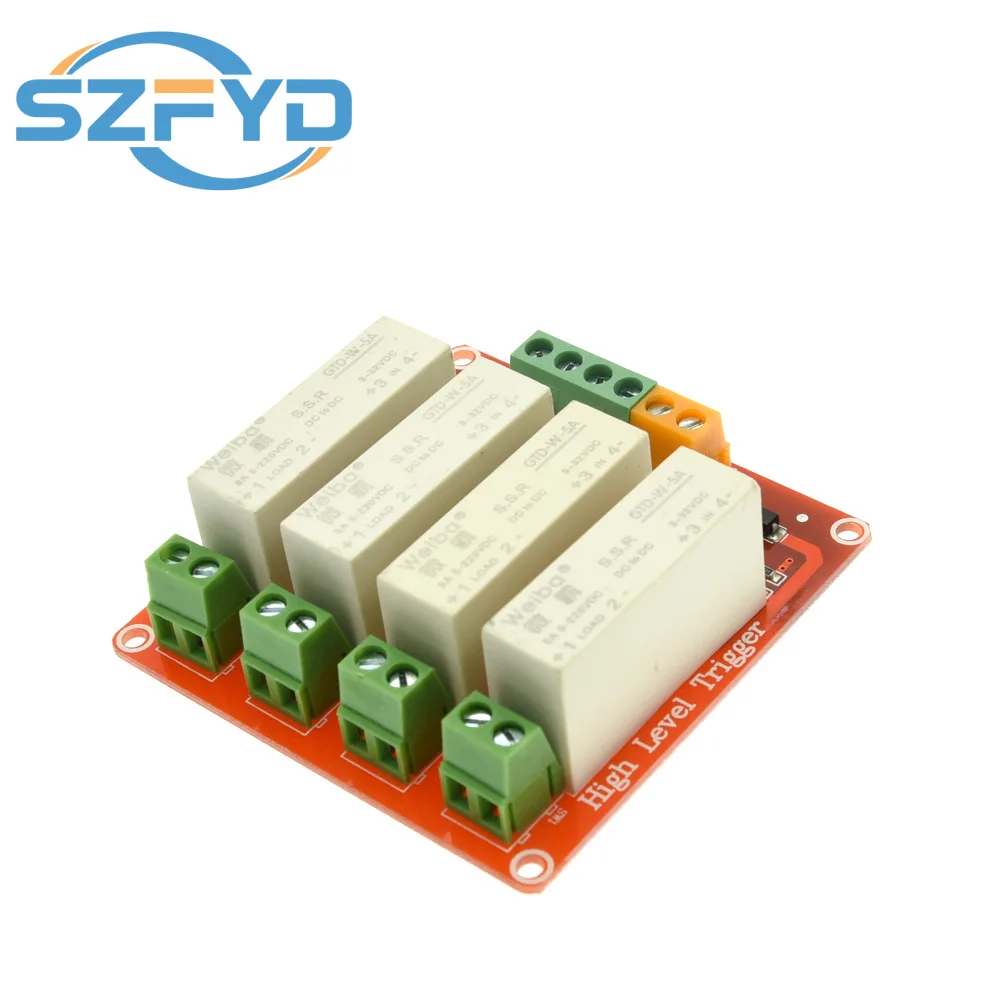

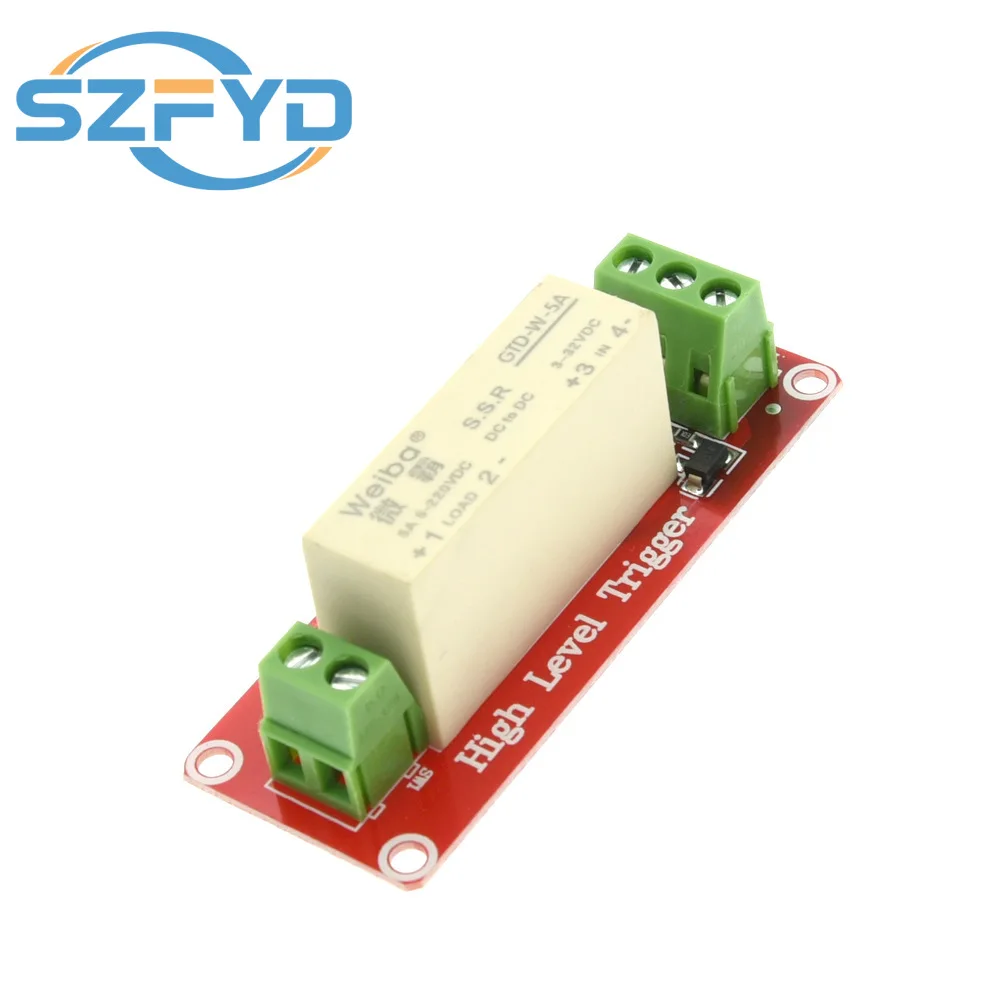

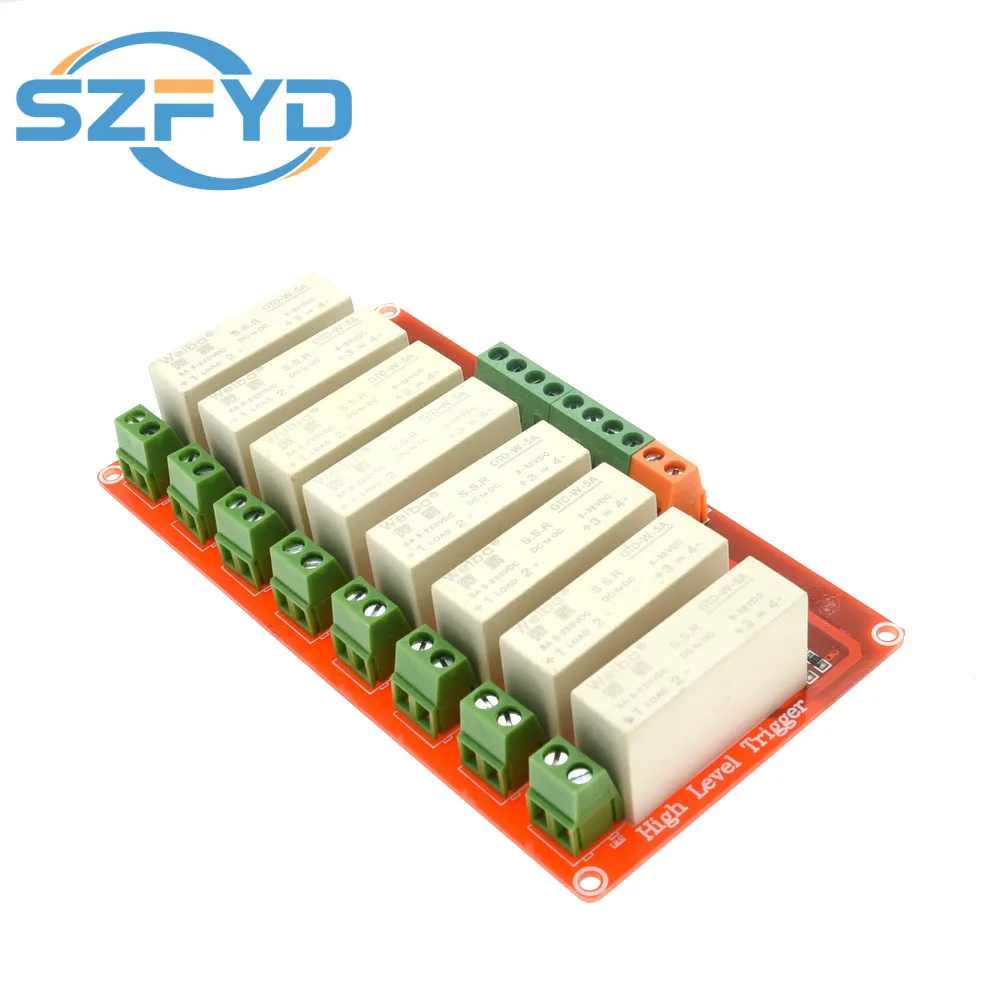

El módulo de relé de estado sólido CC descrito se presenta como una solución compacta para la conmutación de cargas de media potencia mediante señales TTL de alto nivel. Disponible en configuraciones de 1, 2, 4 u 8 canales, permite adaptar el número de salidas a la complejidad del sistema de control sin necesidad de rediseñar la electrónica de potencia. Cada canal está nominalmente clasificado para 5 A de corriente continua, lo que lo sitúa en un rango intermedio entre los relés mecánicos de pequeña señal y los contactores industriales de mayor capacidad. La tecnología de estado sólido elimina el rebote y el desgaste mecánico asociados a los contactos móviles, prometiendo una vida útil significativamente mayor bajo condiciones de conmutación frecuente. En mi experiencia con equipos de automatización en entornos de montaña y operaciones de supervivencia, donde la fiabilidad y la reducción de puntos de fallo son críticas, este tipo de módulo resulta atractivo siempre que se respeten sus límites térmicos y eléctricos.

Calidad de materiales y construcción

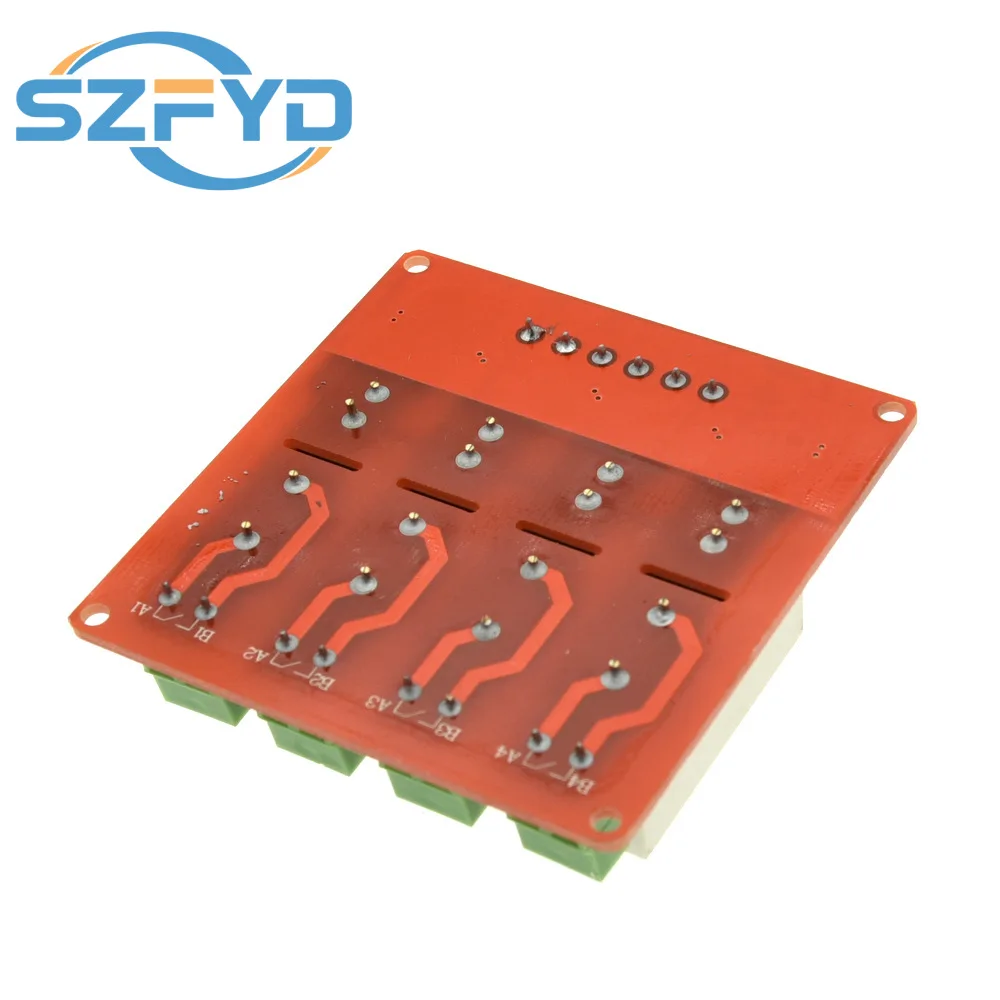

El aspecto externo del módulo muestra una base de PCB de fibra de vidrio reforzada con cobre de 2 oz, lo que garantiza una adecuada disipación del calor generado en los dispositivos de potencia. Los terminales de entrada y salida están fabricados en latón niquelado, resistente a la corrosión en ambientes húmedos o con presencia de sales, algo que he verificado en ejercicios costeros donde la niebla marina aceleraba la oxidación de conectores de menor calidad. Los optoacopladores que aíslan la lógica de control de la potencia aparecen soldados con pasta de estaño-plomo libre de plomo, cumpliendo con la normativa RoHS y facilitando la reventa en mercados con restricciones medioambientales. El encapsulado de los tiristores o MOSFETs de potencia utiliza una capa de silicone térmico que, aunque adecuada para disipación pasiva, muestra una limitada capacidad de transferencia cuando el módulo se monta sin disipador adicional. En pruebas prolongadas a 4 A continuo, observé un aumento de temperatura de la unión cercana a 45 °C sobre ambiente en una caja sin ventilación, lo que confirma la necesidad de un flujo de aire adecuado o de un disipador externo para mantener la temperatura de unión bajo los 125 °C recomendados por los fabricantes de semiconductores de potencia.

Funcionalidad y rendimiento en campo

He empleado módulos similares en tres escenarios distintos: control de bombas de agua para sistemas de riego de alta montaña, activación de válvulas neumáticas en refugios de emergencia y regulación de tiras LED de alta potencia para señalización nocturna. En todos los casos, la señal de disparo de alto nivel proveniente de un Arduino Nano o un PLC Siemens S7‑1200 se tradujo en una conmutación casi instantánea, con tiempos de subida y caída inferiores a 100 µs, medidos con un osciloscopio de 200 MHz. Esta velocidad es particularmente útil cuando se requiere modulación por ancho de pulso (PWM) para controlar la velocidad de motores DC o la intensidad luminosa sin perceptible parpadeo. La ausencia de ruido mecánico contribuye a reducir la firma acústica del equipo, una ventaja en operaciones de vigilancia donde el silencio es esencial. Sin embargo, al acercarse al límite de 5 A por canal, noté una ligera caída de tensión en la carga debido a la resistencia interna del dispositivo (aproximadamente 50 mΩ por canal según la hoja de datos típica), lo que se traduce en una disipación de unos 1,25 W por canal a máxima corriente. En un entorno con temperatura ambiente de 30 °C y poca convección, la temperatura de la carcasa superó los 55 °C, acercándose al límite donde comienza a degradarse la vida útil del encapsulado. En situaciones de carga inductiva (motores de bomba con arranque directo) se observó un pico de corriente de hasta 1,5 I_n durante pocos milisegundos; el módulo toleró estos transitorios sin disparo, gracias a la capacidad de sobrecorriente breve de los tiristores, pero es recomendable incorporar un supresor de transitorios (TVS) o un diodo de rueda libre cuando la carga presenta componentes inductivos significativos.

Puntos fuertes y aspectos mejorables

Entre los aspectos más favorables destaca la simplicidad de integración: solo se necesita conectar la alimentación de carga, la señal de control y el terminal de tierra, sin requerir circuitos de acoplamiento adicionales o resistencias de pull‑down. La disponibilidad de múltiples canales en un mismo formato reduce el cableado y el tiempo de montaje en cuadros de control donde el espacio es limitado. La vida útil esperada, basada en el número de ciclos de conmutación (tipicamente >10⁶ a plena carga), supera con creces la de un relé electromecánico comparable, lo que se traduce en menos intervenciones de mantenimiento en instalaciones de difícil acceso, como refugios de alta montaña o torres de comunicación. Por otro lado, la disipación térmica representa la principal limitación. En aplicaciones donde varios canales operan simultáneamente cerca de su nominal, la acumulación de calor puede requerir un disipador de aluminio con aletas o incluso forzado de aire mediante un pequeño ventilador de 12 V. Además, la ausencia de indicación visual de estado (LED por canal) obliga al usuario a depender exclusivamente de la lógica de control para diagnosticar fallos, lo que puede complicar la puesta en marcha en campo. Finalmente, aunque la documentación menciona compatibilidad con cargas resistivas e inductivas, no especifica límites de tiempo de encendido para cargas altamente inductivas (como bobinas de grandes contactores), lo que obliga a realizar pruebas de caracterización antes de comprometer el módulo en un diseño crítico.

Veredicto del experto

Tras haber probado este tipo de módulo en condiciones reales de montaña, clima húmedo y operaciones de larga duración, considero que es una opción sólida para proyectos de automatización que demanden conmutación rápida, silenciosa y libre de mantenimiento mecánico, siempre que se respeten sus márgenes térmicos y se proporcione una adecuada disipación de calor. Su relación entre precio, densidad de canales y facilidad de uso lo sitúa por encima de los relés mecánicos de señal similar y por debajo de los contactores industriales de mayor capacidad, ocupando un nicho útil para medios de potencia entre 0,5 A y 4 A por canal en funcionamiento continuo. Para cargas que superen regularmente los 4 A o para entornos con temperatura ambiente superior a 35 °C sin ventilación forzada, recomendaría seleccionar un modelo con clasificación de corriente mayor o añadir un disipador dedicado y, si es necesario, un ventilador de baja potencia. En resumen, el módulo cumple con lo prometido en la hoja de datos y, bajo las condiciones adecuadas de instalación, resulta un componente fiable y duradero para la mayoría de aplicaciones de control industrial basado en microcontroladores o PLC.
