Módulo relé temporizador retardo tiempo interruptor encendido apagado

Análisis general del producto

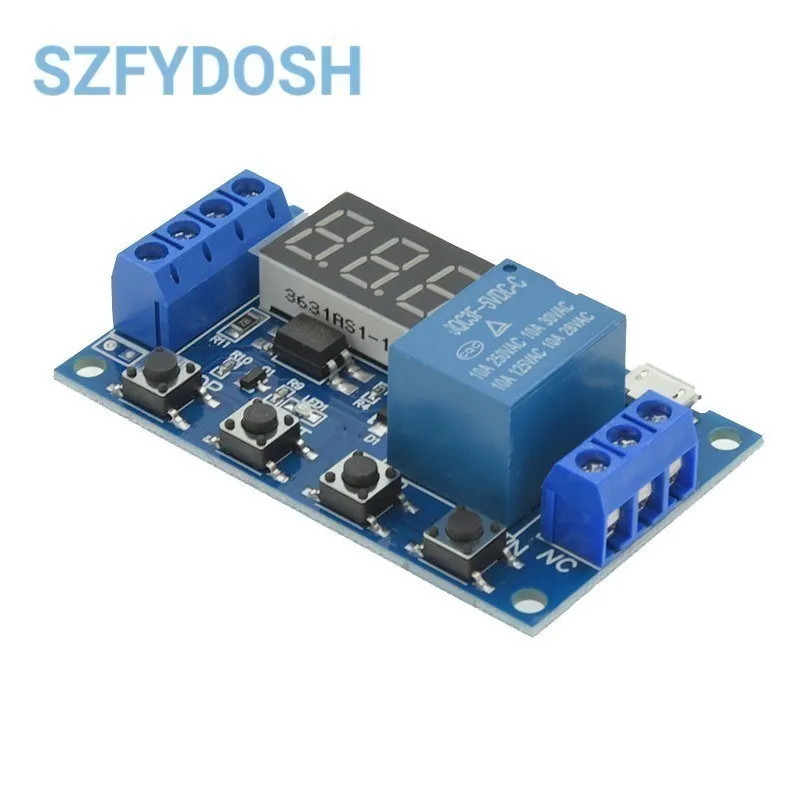

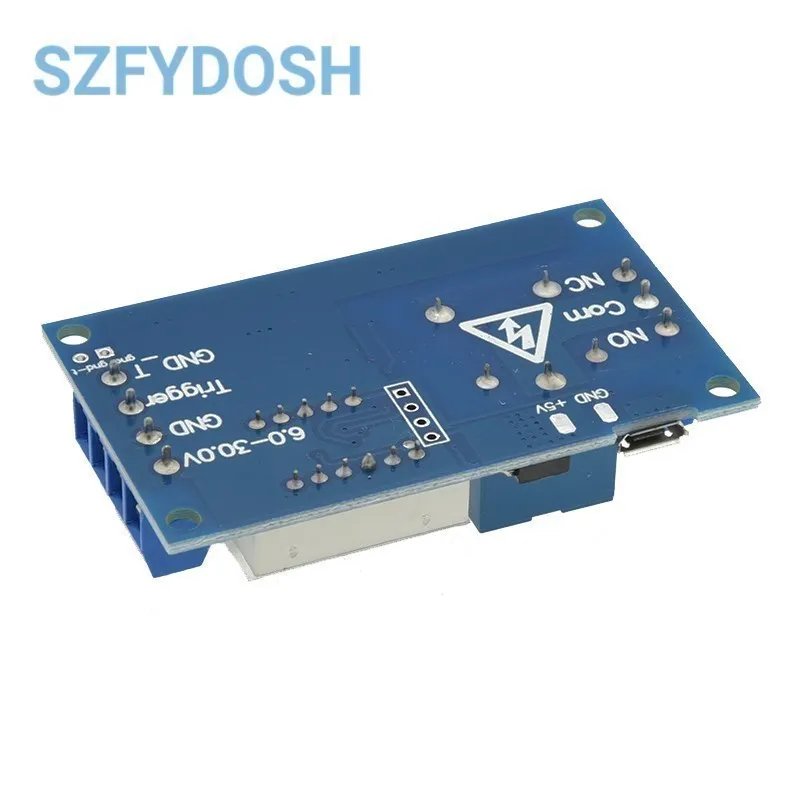

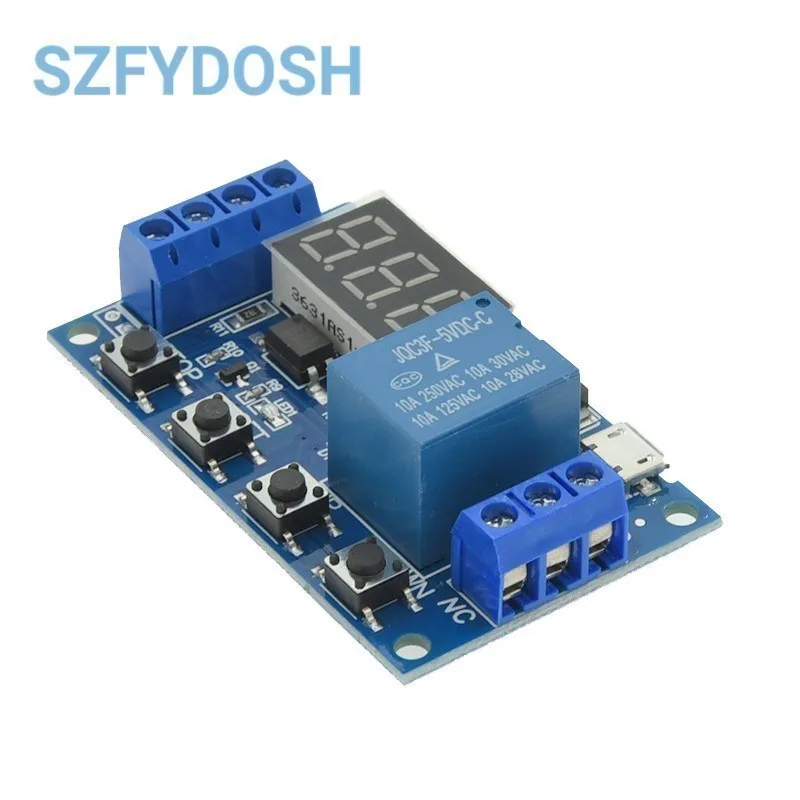

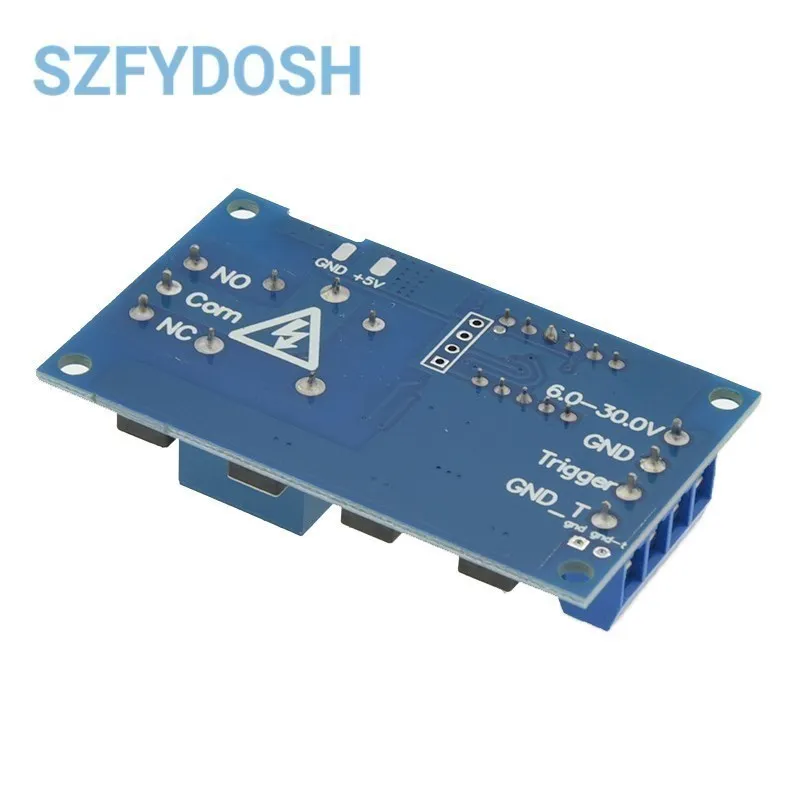

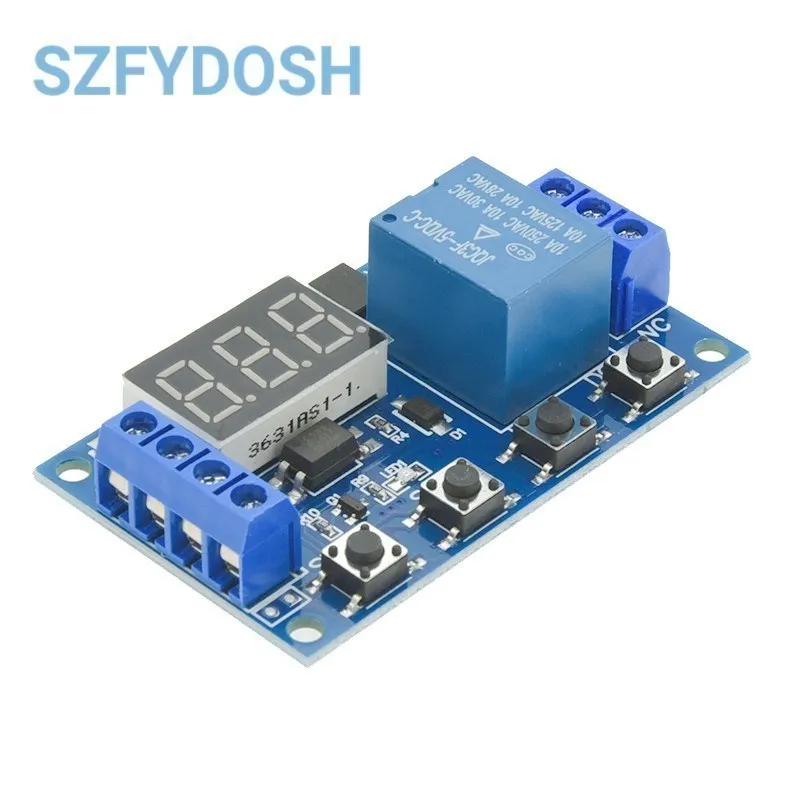

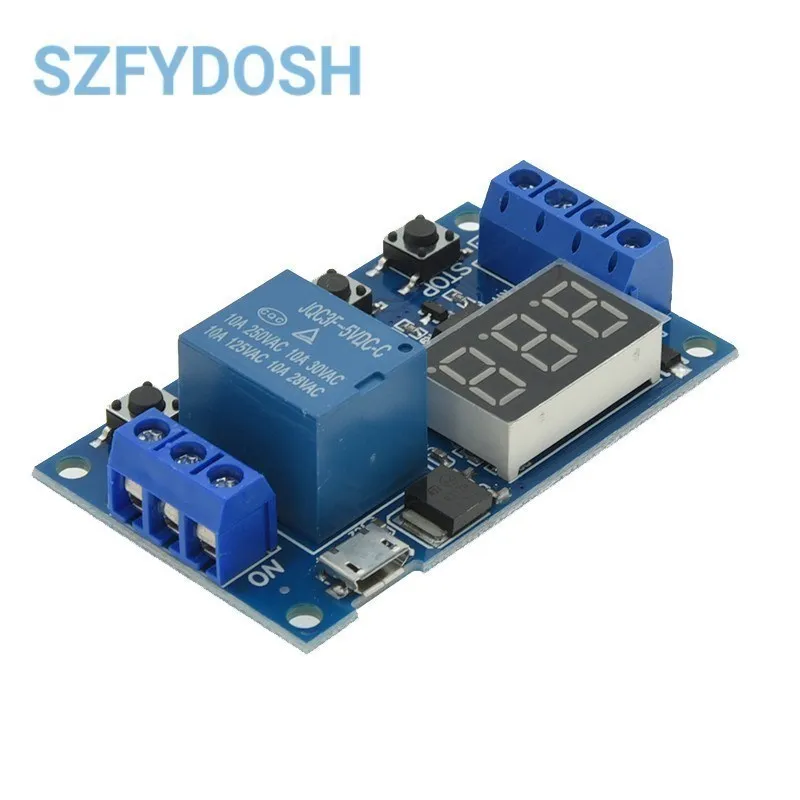

Este módulo XY-J02 es una solución compacta de relé de 1 canal, diseñada para control temporizado de cargas en entornos de aficionado avanzado, mantenimiento y domótica básica. En campo, ha de servir para gestionar retardos, ciclos de encendido/apagado y secuencias temporizadas sin necesidad de programar un microcontrolador externo. Su rango de alimentación (6–30 V) y la posibilidad de alimentarlo desde micro USB de 5 V facilitan su integración en prototipos, vehículos, puestos de observación o instalaciones temporales. La pantalla digital de 3 dígitos y los 4 modos de operación (P1 a P4) permiten ajustar tiempos de encendido (OP) y apagado (CL), además de un contador de ciclos (LOP) de hasta 999 repeticiones. La retención de ajustes tras apagado y la protección contra inversión de polaridad aportan fiabilidad en situaciones dinámicas donde la fuente de alimentación puede variar o desconectarse de forma incidental.

Calidad de materiales y construcción

La unidad presenta aislamiento por optoacoplador, lo que mejora la inmunidad frente a interferencias eléctricas procedentes de cargas ruidosas, una característica clave en entornos de campo con generadores, motores o iluminación temporal. Su carcasa es de tamaño compacto (6,2 x 3,8 x 1,7 cm), pensada para encajar en cajas estrechas o en paneles de prototipos, sin comprometer la accesibilidad de los conectores y de los botones de configuración. Se especifica una temperatura operativa amplia (-40 a 85°C), lo que aporta margen en operaciones en montaña, desiertos o almacenes técnicos expuestos a variaciones térmicas intensas. La protección contra conexión inversa añade un grado de robustez ante fallos de instalación o errores de cableado. La capacidad de carga indicada (DC 30 V 5 A o AC 220 V 5 A) cubre la mayoría de cargas de baja y media potencia típicas en estaciones temporales, iluminación, bombas de agua o dispositivos de campo. Los parámetros OP, CL y LOP se guardan automáticamente al apagar el módulo, lo que reduce la probabilidad de perder configuraciones en desplazamientos o cortes de energía.

Funcionalidad y rendimiento en campo

El XY-J02 dispone de cuatro modos de operación (P1 a P4) que cubren desde retardos simples tras disparo hasta ciclos repetitivos con hasta 999 repeticiones. En la práctica, esto permite, por ejemplo:

• Colocar un obstáculo de señalización que se enciende tras un disparo y se apaga tras un retardo programado (P1).
• Generar una secuencia de encendido/apagado para iluminación de zonas de aproximación durante varias decenas de minutos (P2/P3).
• Implementar ciclos de intermitencia controlados para alertas o beacon, con límites de repetición razonables para evitar desgaste prematuro de las cargas conectadas (P4).

El rango de tiempo ajustable va de 0,1 segundos a 999 minutos, seleccionable mediante el punto decimal en la pantalla. Esta resolución permite escenarios finos, como retardos de espera para sensores en válvulas, y a la vez longitudes de ciclo para exhibiciones temporizadas o ruidos de señalización. El disparo de alto nivel (3,0 V–24 V) facilita la separación de tierra de la señal de disparo respecto al sistema principal, reduciendo interferencias entre sensores y la carga del relé. En campo, esa separabilidad puede ser crucial cuando se conectan sensores de mano, interruptores momentáneos o salidas de equipos con tierras diferentes.

La especificación de vida útil (>100.000 operaciones) sugiere un rendimiento estable a lo largo de numerosos ciclos, algo importante en misiones prolongadas o en misiones de mantenimiento rutinario. Además, la capacidad de soportar cargas desde DC hasta AC amplia la versatilidad para distintas cargas (bombas, ventiladores, luces, fuentes de alimentación, etc.).

Contextos reales de uso podrían incluir:

• Patrulla nocturna en bosque húmedo con una fuente de alimentación de 12 V, activando luces de señalización en franjas de 2–5 minutos cada hora durante una noche fría.
• Despliegue temporal de un sistema de riego o drenaje en un puesto avanzado, con retardos de inicio de 0,5–2 minutos para sincronizar bombas y válvulas, en un día con viento y polvo.
• Configuración de un beacon de emergencia en un punto de observación, ejecutando ciclos de encendido de corta duración para conservar la carga y facilitar la visualización a distancia.
  En todos estos casos, la retención de ajustes tras cortes de energía evita reconfiguraciones repetidas en condiciones de campo.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Rango de alimentación amplio (6–30 V) y compatibilidad con 5 V vía micro USB, lo que facilita integraciones móviles y con baterías.
• Cuatro modos operativos (P1–P4) y posibilidad de ciclos largos (hasta 999 repeticiones), ofreciendo flexibilidad para diversos escenarios.
• Aislamiento por optoacoplador y protección contra inversión de polaridad, aumentando la fiabilidad en entornos sucios o con ruidos eléctricos.
• Pantalla de 3 dígitos para ajuste de tiempo y control directo mediante botones, sin necesidad de herramientas.
• Conservación de ajustes tras apagado, útil en uso irregular de energía y en prototipos fuera de rack de alimentación estable.
• Capacidad de carga suficiente para la mayoría de cargas ligeras y medias empleadas en field ops y domótica básica.

Aspectos mejorables

• Capacidad de carga limitada a 5 A (DC) o 5 A (AC); cargas mayores requerirían un relé externo o un módulo de mayor potencia.
• Falta de indicaciones LED o visuales de estado durante la operación (estado de salida, conteo de ciclos) más allá de la pantalla; podría mejorar la monitorización rápida en entornos con baja visibilidad.
• No especifica grado de protección IP; en entornos extremadamente polvorientos o mojados, convendría confirmar la protección real para evitar fallos.
• Sin información detallada sobre compatibilidad con entradas múltiples o lógica de seguridad redundante; para aplicaciones críticas podría requerirse una solución con redundancia.
• No se mencionan opciones de sincronización entre múltiples módulos; para sistemas más grandes podría ser útil un protocolo de sincronización o entradas de disparo compartidas.

Consejos prácticos de uso y mantenimiento

• Verifica siempre la polaridad de la fuente y de la carga; aprovecha la protección integrada para evitar daños por inversión.
• Si vas a operar a temperaturas extremas, realiza pruebas de retardo frente a cambios térmicos para validar la consistencia de OP y CL.
• Mantén las conexiones limpias y protegidas del polvo; en entornos polvorientos, considera un housing ligero que selle el módulo sin obstruir la ventilación de la pantalla.
• Asegúrate de que la fuente de 6–30 V cumple con la corriente de carga estimada para evitar caídas de tensión que afecten a la temporización.
• Para cargas inductivas, utiliza cables y conectores dimensionados adecuadamente y comprueba que el disparo de alto nivel no genera interferencias en otros dispositivos cercanos.
• Realiza pruebas de ciclos repetitivos (cerca de 1000 ciclos) antes de despliegues críticos para confirmar la estabilidad de OP/CL y la memoria no volátil.

Veredicto del experto

El módulo XY-J02 es una solución práctica y razonablemente robusta para proyectos de automatización y domótica básica en entornos de campo. Su fortaleza reside en el conjunto de características técnicas útiles: rango de alimentación amplio, aislamiento adecuado, modo de temporización con resolución suficiente para la mayoría de escenarios y una retención de ajustes que evita reconfiguraciones constantes. En operaciones prolongadas o en cargas críticas, conviene complementar con un conjunto de relés de potencia o módulos de protección para superar limitaciones de corriente o para añadir redundancia. En comparación con soluciones genéricas del mercado, el XY-J02 ofrece una buena relación entre tamaño, versatilidad y fiabilidad para aficionados avanzados y técnicos de mantenimiento que requieren control temporizado fiable sin complicaciones de programación. Si tu aplicación es principalmente de baja a media potencia, con necesidad de retardos finos y ciclos repetitivos, este módulo aporta valor tangible y seguridad operativa en condiciones variables.
