Descripción
Descripción

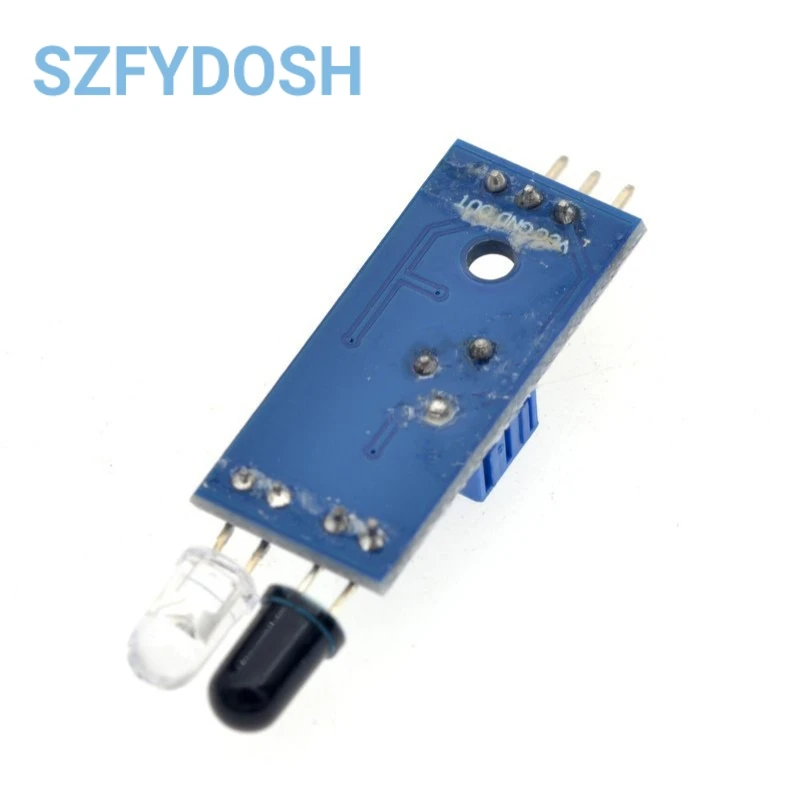

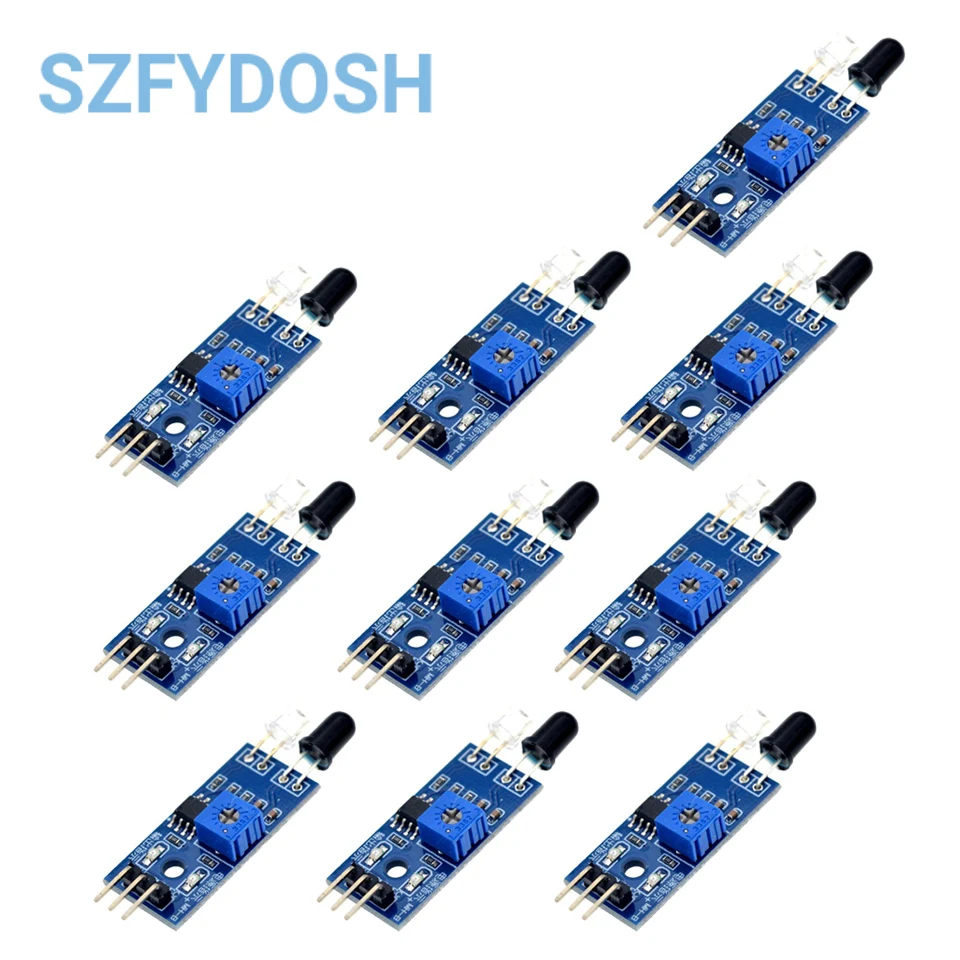

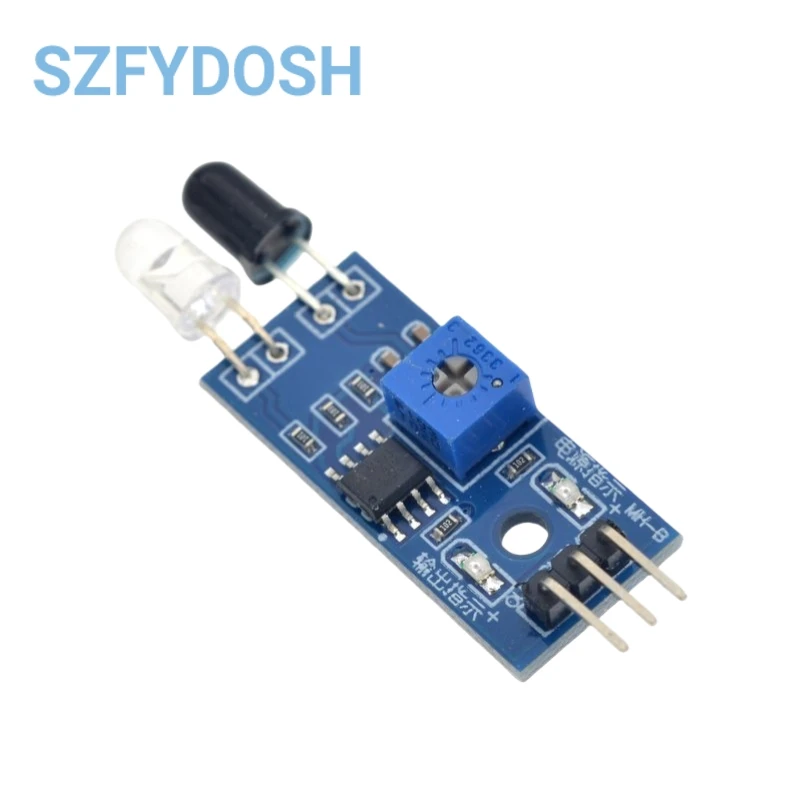

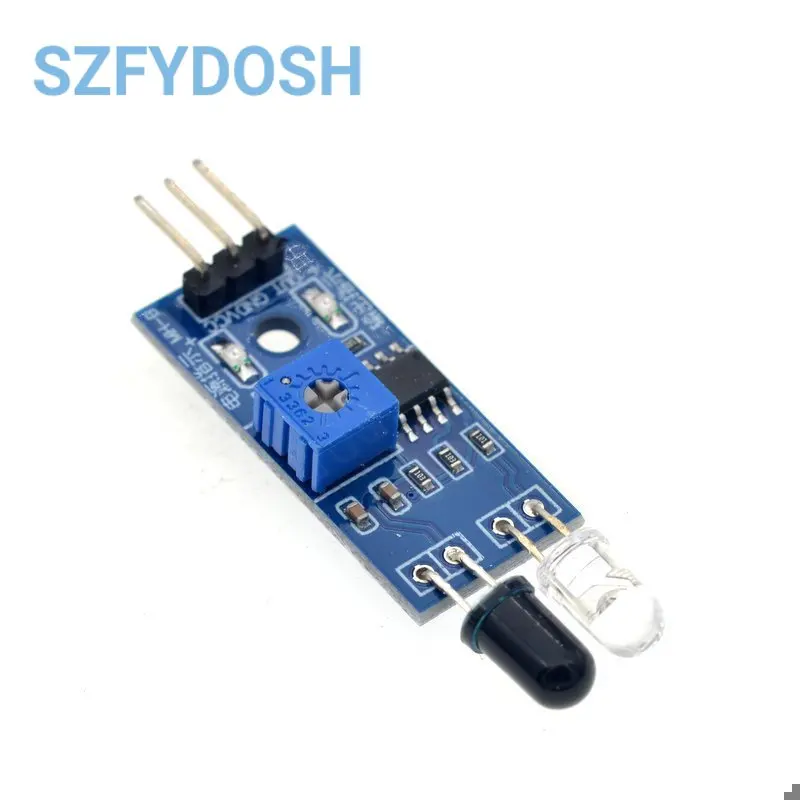

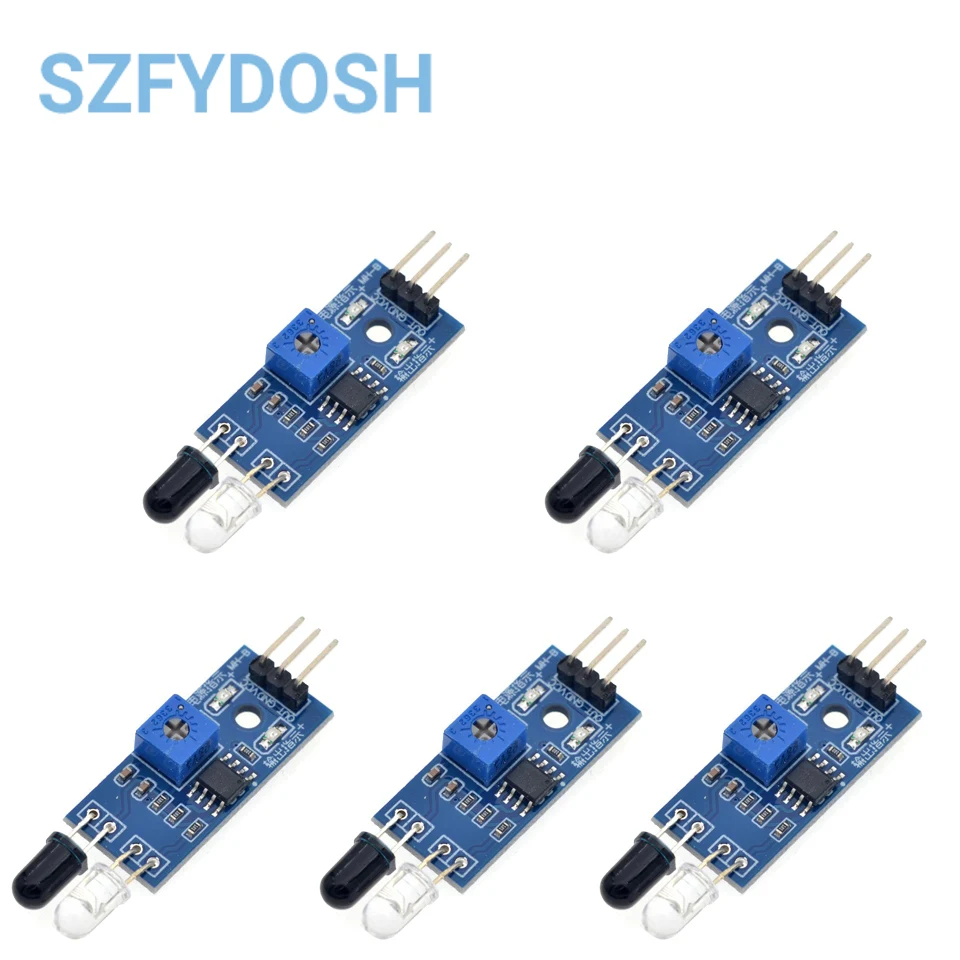

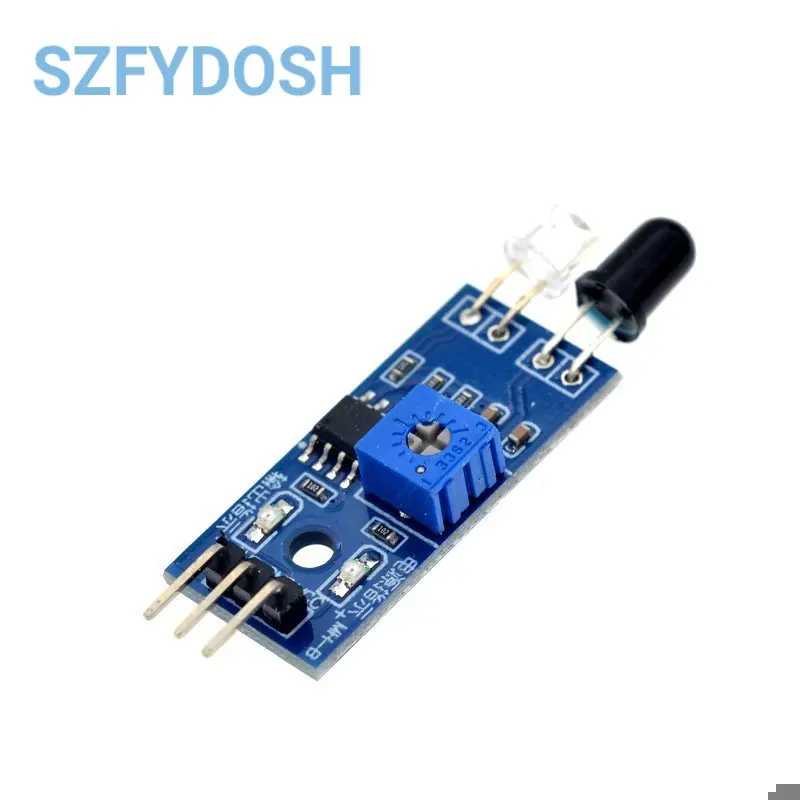

El módulo de sensor infrarrojo para evitar obstáculos por infrarrojos puede usarse ampliamente para evitar obstáculos de robots, automóviles para evitar obstáculos, recuento de líneas y seguimiento de líneas en blanco y negro, etc.El módulo detecta la distancia 2 ~ 30 cm, ángulo de detección 35°, la distancia puede detectar que se ajusta el potencial. El módulo del sensor de salida del puerto de salida se puede conectar directamente al puerto IO del microcontrolador, puede controlar directamente un relé de 5 V.Tiene un par de tubos de transmisión y recepción de infrarrojos, el tubo de infrarrojos emite una cierta frecuencia, al detectar la dirección que se encuentra con obstáculos (superficie reflectante), tubo receptor de infrarrojos reflejado, después del procesamiento del circuito del comparador, el indicador verde se iluminará, al mismo tiempo interfaz de salida de señal para emitir señal digital (una señal de bajo nivel).Se puede utilizar para módulos de fuente de alimentación de 3-5 V CC.Tiene indicador de alimentación rojo.
Especificación
Interfaz :
1.VCC: voltaje externo de 3,3 V-5 V (se puede conectar directamente a una MCU de 5 V y una MCU de 3,3 V)
2.GND: GND externo
3.SALIDA: Interfaces de salida digital de placa pequeña (0 y 1)
Conexión: VCC-VCC; GND-GND; SALIDA Con orificios para tornillos de 3 mm, fácil instalación fija Tamaño de la placa: 3,1 CM * 1,5 CM / 1,22 * 0,59
