Módulo táctico pantalla OLED codificador rotatorio EC11 interfaz IIC

Análisis general del producto

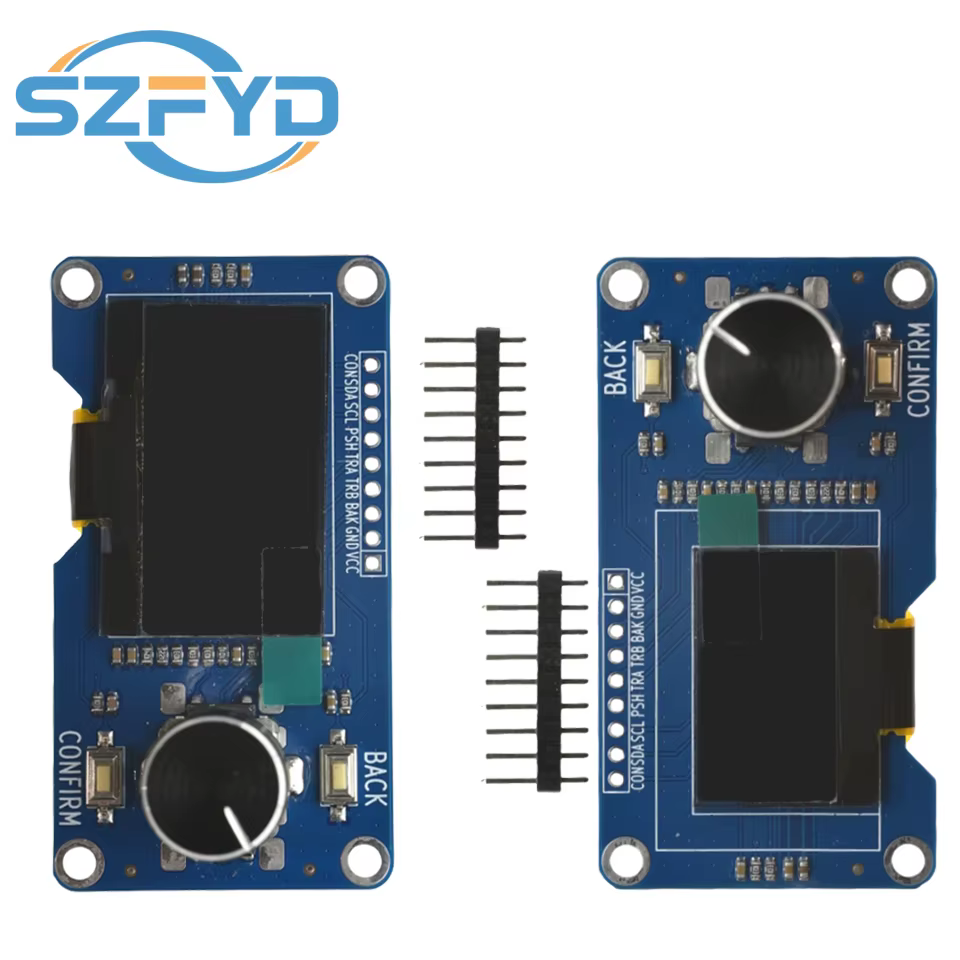

Tras llevar este módulo combinado de pantalla OLED y codificador EC11 en varios de mis proyectos de «hacking» táctico y prototipos de campo durante las últimas semanas, puedo decir que nos encontramos ante una solución que apuesta por la eficiencia de espacio por encima de todo. En mis actividades de reconocimiento y supervivencia en zonas como la Sierra de Guadarrama o el Moncayo, donde cada centímetro cúbico en la mochila de asalto cuenta, la integración de dos pantallas de diferentes tamaños (1,3" y 0,96") en una sola placa me resulta sumamente práctica. No es un producto de consumo masivo, sino una herramienta para el técnico que precisa de retroalimentación visual inmediata en sistemas embebidos.

Mi experiencia previa con pantallas separadas siempre acababa en un lío de cables y puntos de fallo mecánicos. Este diseño modular, pensado originalmente para Arduino, lo he adaptado en mis sesiones de formación para montar paneles de control de baterías para equipos de comunicaciones y sensores ambientales. La propuesta de valor aquí es la consolidación: tener el controlador de menú y la visualización en un bloque compacto que se puede integrar incluso dentro de un bolsillo de hombro de un chaleco táctico MOLLE, siempre que lo protejamos adecuadamente.

Calidad de materiales y construcción

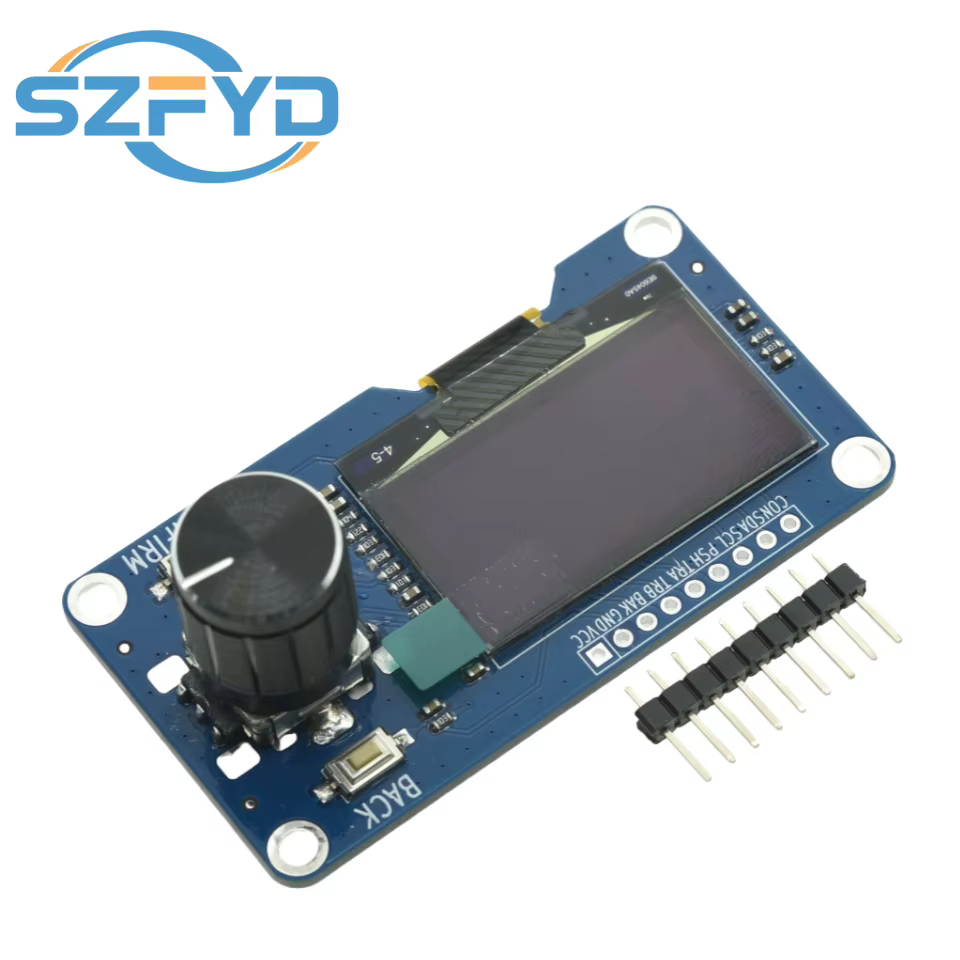

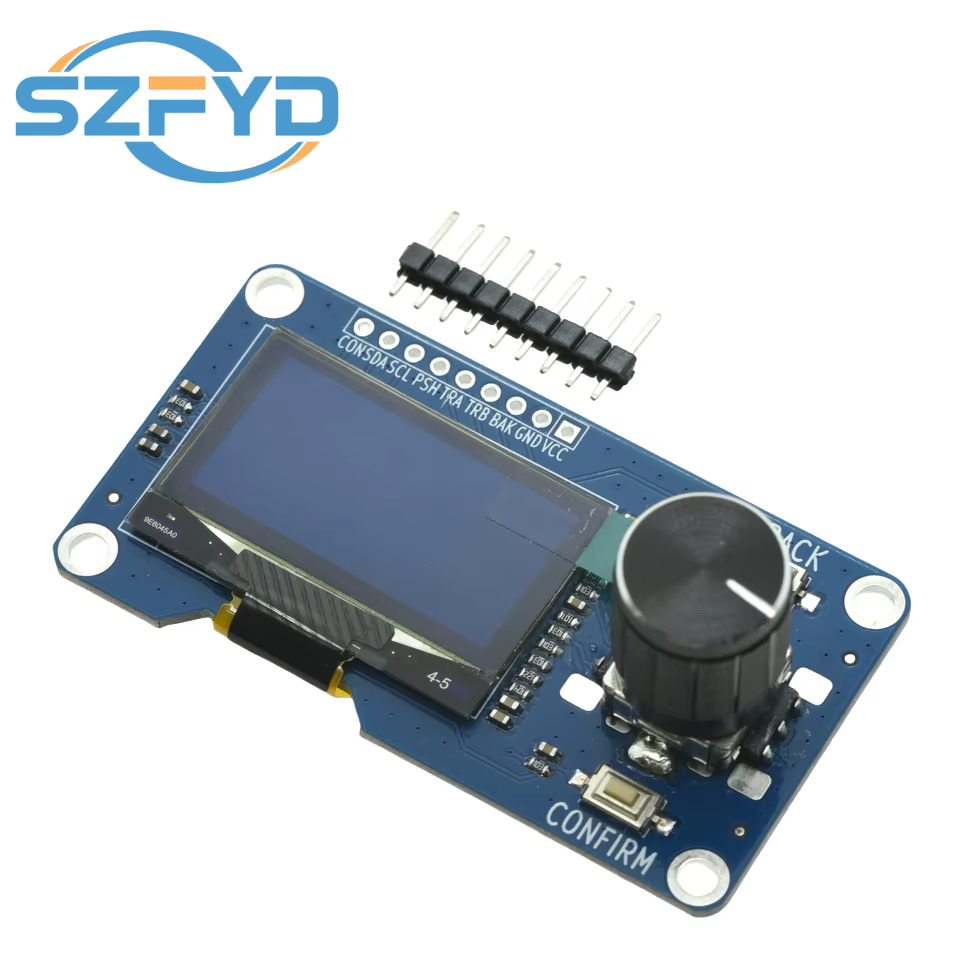

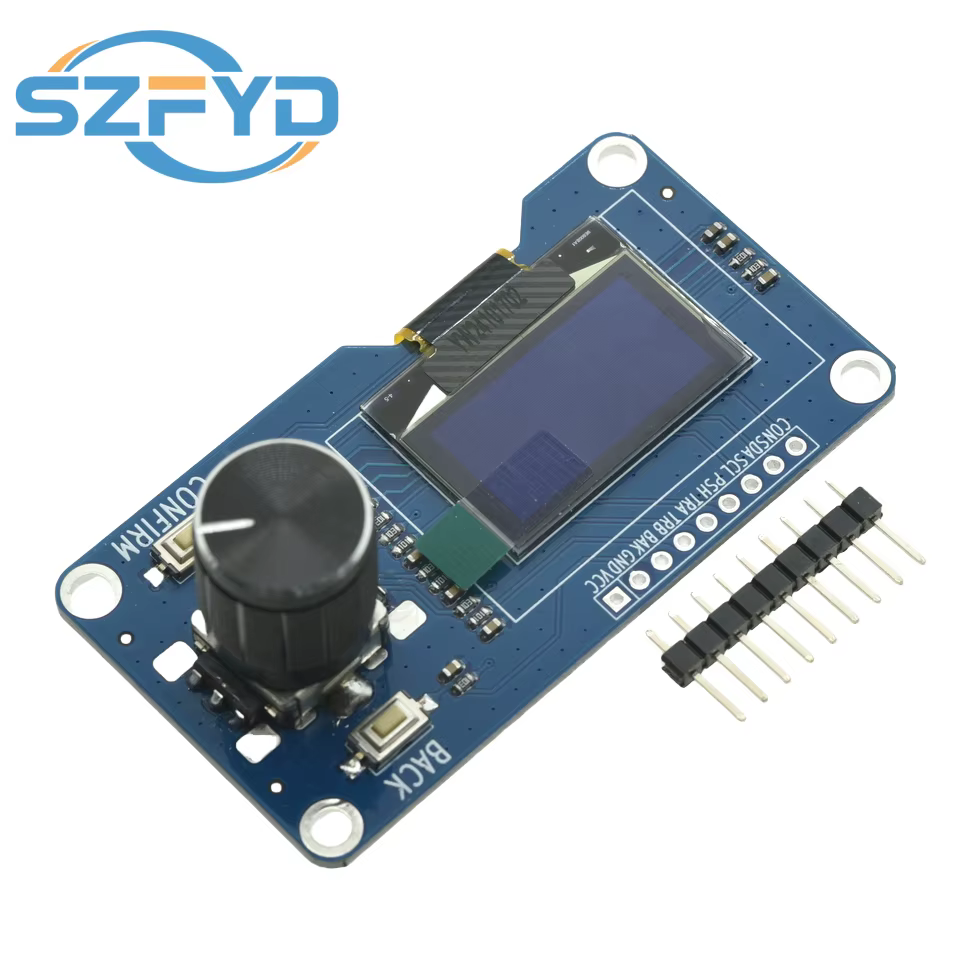

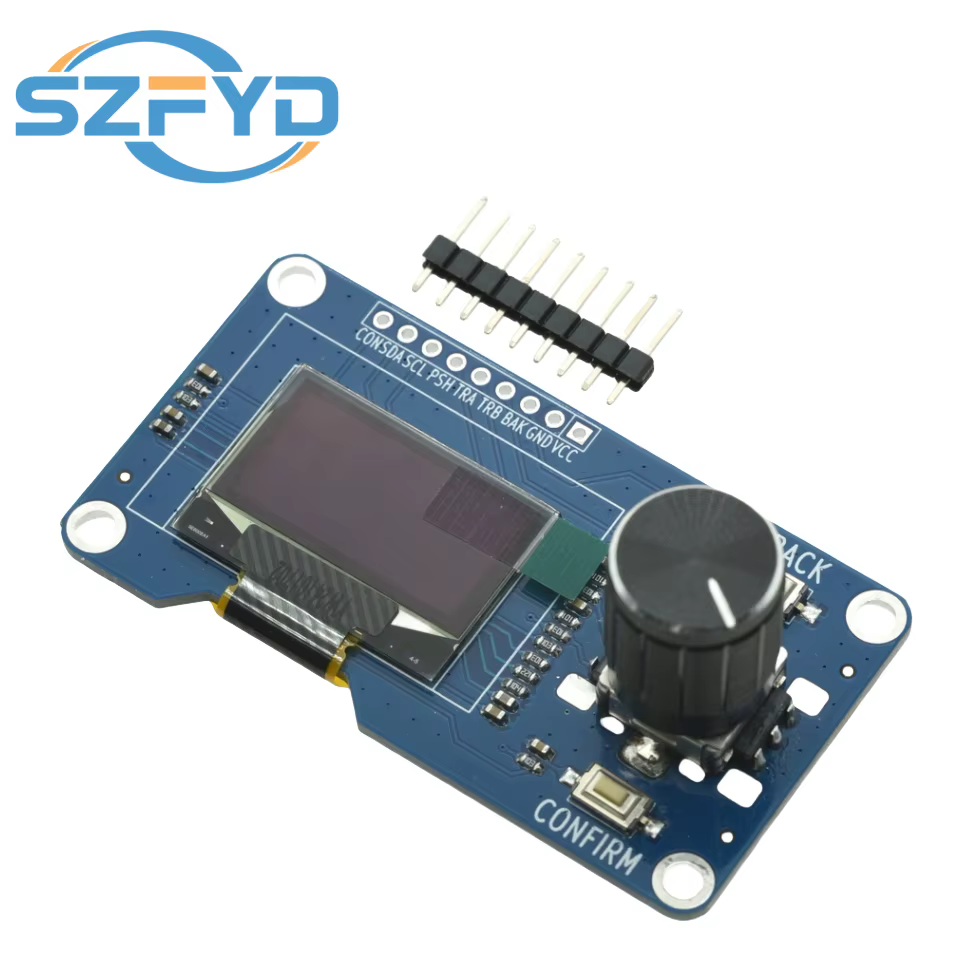

Hablando de la fachada técnica, el módulo monta controladores de reconocido prestigio en la industria maker: el SH1106 para la pantalla de 1,3 pulgadas y el SSD1306 para la de 0,96 pulgadas. No son controladores nuevos, pero su robustez en el manejo de la memoria gráfica y la estabilidad de la señal I2C es fuera de toda duda. En cuanto a la construcción física, el PCB se ve limpio, con una soldadura que parece haber pasado los controles de calidad estándar, aunque siempre recomiendo, como medida de precaución en entornos de campo, aplicar una capa ligera de laca acrílica o resina epoxy si prevemos exposición a humedad alta o condensación, ya que estos módulos suelen venir con acabados industriales estándar que no son estancos.

El codificador rotatorio EC11 con su mango de 15 mm es el típico componente que encontramos en equipos de radio profesionales. Tiene un tacto mecánico satisfactorio, con ese «clic» de posición que permite una navegación sin necesidad de mirar el dispositivo, vital cuando estás operando un equipo bajo estrés o con poca visibilidad. Eso sí, el mango de 15 mm es algo corto; si operas con guantes tácticos de invierno o guantes de trabajo reforzados, el agarre y giro preciso se complica. Es un detalle menor, pero en una situación de frío intenso en el monte, echas en falta unos milímetros extra o una superficie más rugosa en el knob.

Funcionalidad y rendimiento en campo

La interfaz I2C es el gran aliado aquí. Solo necesitamos ocupar los pines SDA y SCL, más la alimentación de 3,3 V. Esto es fundamental cuando usamos microcontroladores pequeños como el Arduino Pro Mini o plataformas ESP32 en configuraciones de bajo consumo para misiones de larga duración. La claridad de las pantallas OLED es notable; en condiciones de baja luminosidad (amanecer en el puesto de observación), el contraste es excelente y el ángulo de visión es amplio.

Sin embargo, cabe ser realistas: bajo la luz directa del sol del mediodía en terreno descubierto, las pantallas OLED siempre sufren. Las probé durante una maniobra diurna en terreno árido y, aunque los píxeles negros son perfectos, la luminosidad máxima de estos paneles se queda corta si no los resguardas bajo el ala de una gorra o dentro de una cubierta con visera. El hecho de tener dos tamaños integrados permite una configuración de «menú principal» en la de 1,3" y «datos de telemetría rápida» en la de 0,96", lo que agiliza la toma de decisiones sin saturar la vista.

La respuesta del codificador EC11 es rápida. Las señales PSH (pulsador), TRA y TRB funcionan de manera fiable. En una prueba de resistencia donde simulé vibraciones de vehículo todoterreno (en un trayecto por pistas forestales de Soria), el módulo mantuvo la integridad de la señal sin rebotes eléctricos molestos, siempre que se configure adecuadamente el software de anti-rebote (debouncing). La disposición de los pines KEY1 y KEY0 es un detalle inteligente para añadir botones de confirmación o retorno sin cables externos adicionales, manteniendo el perfil bajo.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Eficiencia de espacio: Al integrar dos pantallas y el navegador en un solo bloque, eliminamos puntos de fallo mecánico por cables sueltos.
• Ergonomía táctil: El codificador EC11 ofrece un feedback mecánico preciso que permite operar «a ciegas».
• Compatibilidad: El uso de controladores SH1106 y SSD1306 garantiza un soporte de bibliotecas inmenso, facilitando la integración en proyectos rápidos sin perder tiempo en drivers propietarios.
• Bajo consumo: Funcionar a 3,3 V lo hace ideal para sistemas alimentados por baterías LiPo en expediciones de varios días.

Aspectos mejorables:

• Tamaño del mango: Los 15 mm pueden ser insuficientes para un uso con guantes de invierno o guantes de combate gruesos. Recomendaría sustituir el mango por uno de mayor diámetro si se va a usar en invierno.
• Sensibilidad lumínica: Como toda pantalla OLED, sufre bajo luz solar directa. No es un fallo del producto, sino del estándar tecnológico, pero obliga a buscar protección o sombra en campo.
• Voltaje de operación: Ser estricto con los 3,3 V significa que si estás trabajando con un ecosistema de 5 V (Arduino clásico), tienes que andar con divisores de tensión o reguladores, lo que añade complejidad al diseño del prototipo final.

Veredicto del experto

Este módulo es, sin duda, una pieza de gran utilidad para el «maker» táctico o el entusiasta del DIY que necesita llevar electrónica personalizada al campo. No es un juguete, es una herramienta de interface humana-máquina. Su construcción es sólida dentro de lo que cabe esperar en el sector de prototipado, y la elección de los controladores SH1106 y SSD1306 es un acierto total por fiabilidad.

Si estás montando un sistema de navegación para una ruta de montaña, un medidor de consumo para tu estación de radio portátil o simplemente necesitas un panel de control para un dron de reconocimiento casero, este módulo te ahorrará mucho tiempo de integración. Mi consejo es que, antes de llevarlo al «monte», pases un rato soldando los pines con una técnica de filo de navaja y pruebes la respuesta del codificador en diferentes temperaturas; en climas fríos, la grasa de los rodamientos del EC11 puede volverse un poco más densa, pero no debería afectar al rendimiento. Un 8 sobre 10 para un componente que cumple lo que promete con la honestidad de un buen equipo de campo.
