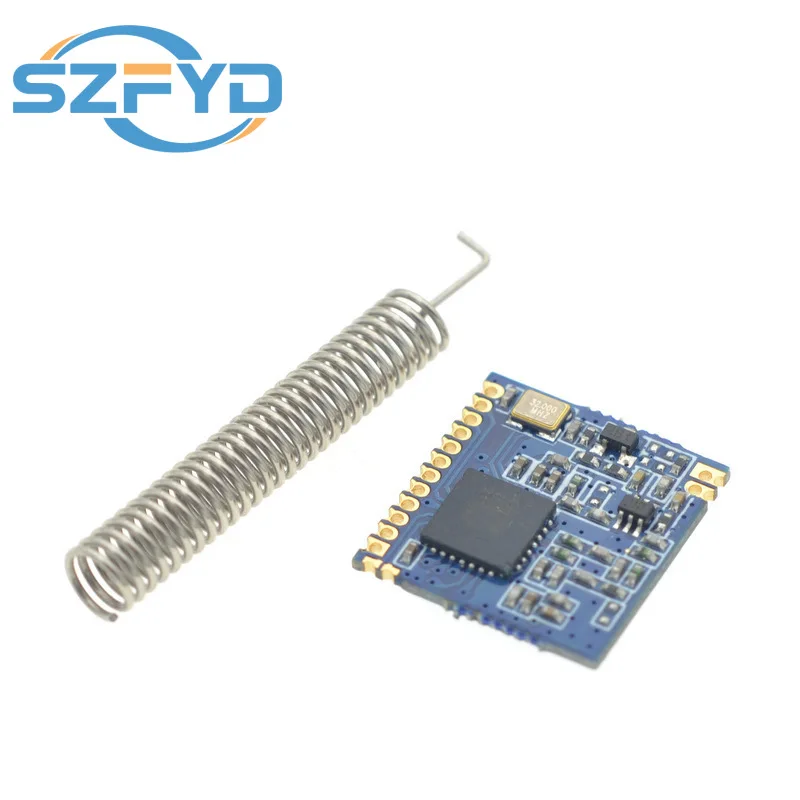

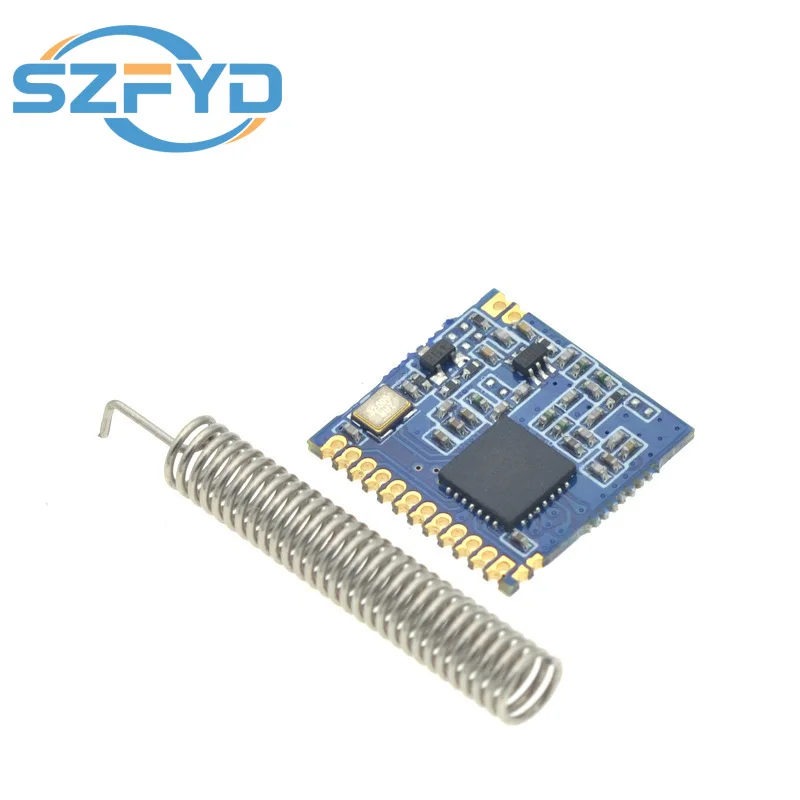

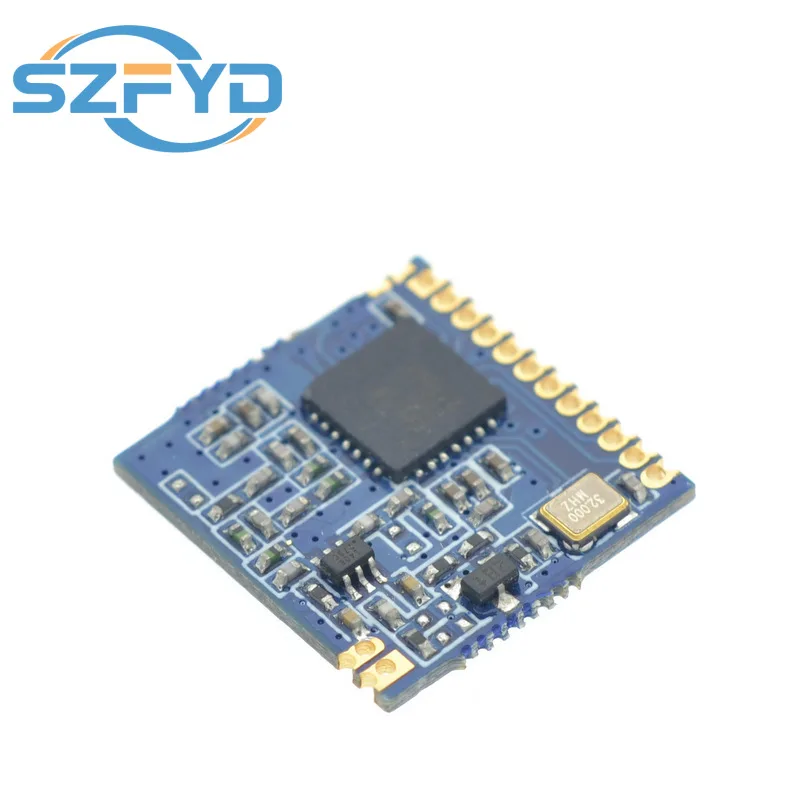

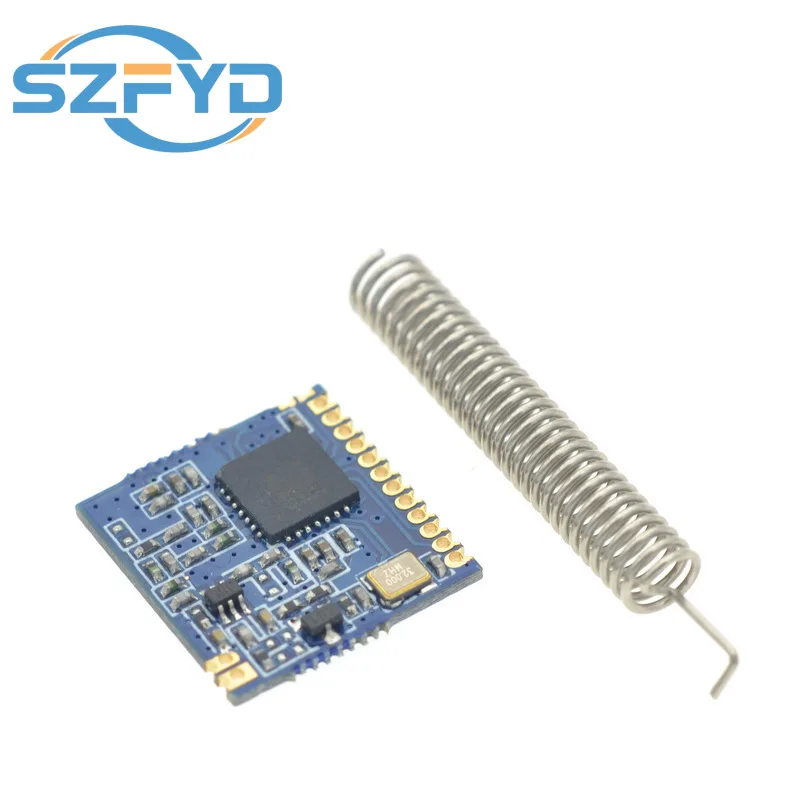

Módulo transceptor LoRa SX1278 de 433 MHz: largo alcance, con antena, interfaz SPI para Arduino

Descripción del producto

El módulo inalámbrico PXL1276-D01 es el último chip inalámbrico de tecnología de modulación LoRaTM de SEMTECH, el módulo además de la tecnología de modulación GFSK tradicional, pero también utiliza la tecnología de espectro extendido LoRa (remoto), con comunicación de espectro extendido de distancia ultralarga, alta antiinterferencia Y minimiza el consumo de corriente.El uso del modo LoRaTM puede lograr una alta sensibilidad de -148 dBm y, con una potencia de salida integrada de +20 dBm, puede lograr una transmisión de distancia ultralarga de baja potencia, el módulo es adecuado para cualquier entorno complejo de aplicaciones de transmisión de datos inalámbricos, como: Mesa, control doméstico inteligente, electrónica automotriz, alarmas de seguridad, sistemas de control y monitoreo industrial, sistemas de control de riego agrícola de largo alcance y otras aplicaciones.El módulo se puede integrar fácilmente en el diseño del producto o sistema existente del cliente, en la interfaz SPI estándar, lo que hace que la comunicación sea fácil y concisa.Los clientes solo están en el dispositivo de microcontrol original para compilar un protocolo de comunicación simple, pueden lograr una comunicación bidireccional para lograr la transmisión de datos.

Características del producto

• Tecnología FSK / GFKS, tecnología de espectro ensanchado LoRa (remoto)

• Comunicación semidúplex

• Súper antiinterferencias (relación de rechazo del canal: 56 dB)

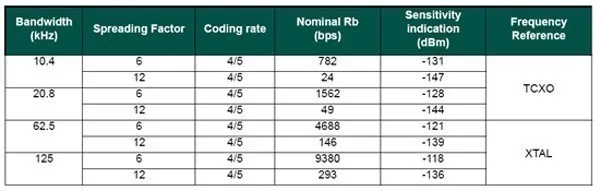

• Alta sensibilidad de recepción -139 dBm.(Cristal pasivo de 32M de 10 ppm)

• ISM multibanda, no es necesario solicitar un uso sin frecuencia.

• Multifrecuencia opcional, una variedad de velocidades de transmisión.Se puede utilizar en tecnología FDMA y FM.

• Restablecimiento inteligente, monitoreo de bajo voltaje, activación con temporizador, modo de bajo consumo, modo de suspensión

• Bajo consumo de energía para aceptar corriente: 10-12mA

• TX/RX FIFO de 256 bits

• Función de detección de canales RSSI

• Modo de transmisión: FIFO/modo directo (modo de paquete FIFO recomendado)

• Configuración: AFC / función de activación por aire / bajo consumo de energía / sentido de la portadora / corrección de errores FEC / cifrado AEC

• Transmisión de distancia ultralarga abierta hasta 5 km.

• Tamaño del módulo: 17*16,5 mm

aplicaciones del producto

1) control remoto y sistema de adquisición remota de datos

2) lectura de medidores inalámbricos (medidor de agua, medidor, medidor de gas)

3) máquina ordenadora inalámbrica, campo de petróleo, área de minería, sitio, fábrica y otros sistemas de interfaz 485/232 originales

4) adquisición de datos industriales, transmisión, sistema de control inteligente

5) sistema de alarma inalámbrico

6) sistema de muebles inteligente

7) Sistema de vigilancia infantil/sistema de localización hospitalario

8) sistema inalámbrico de transmisión de datos pequeño

Cuatro: definición de interfaz
