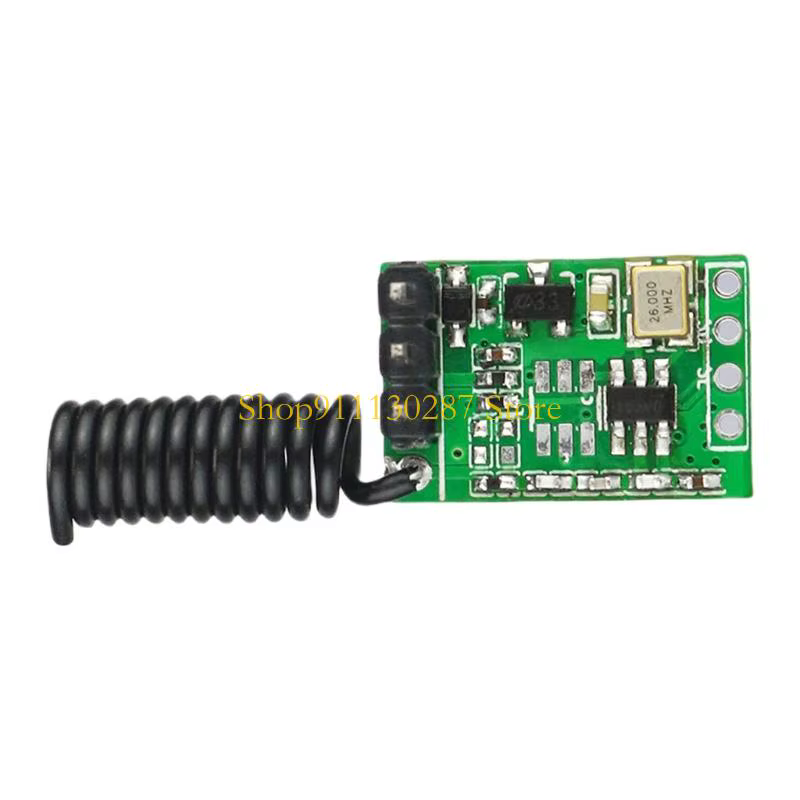

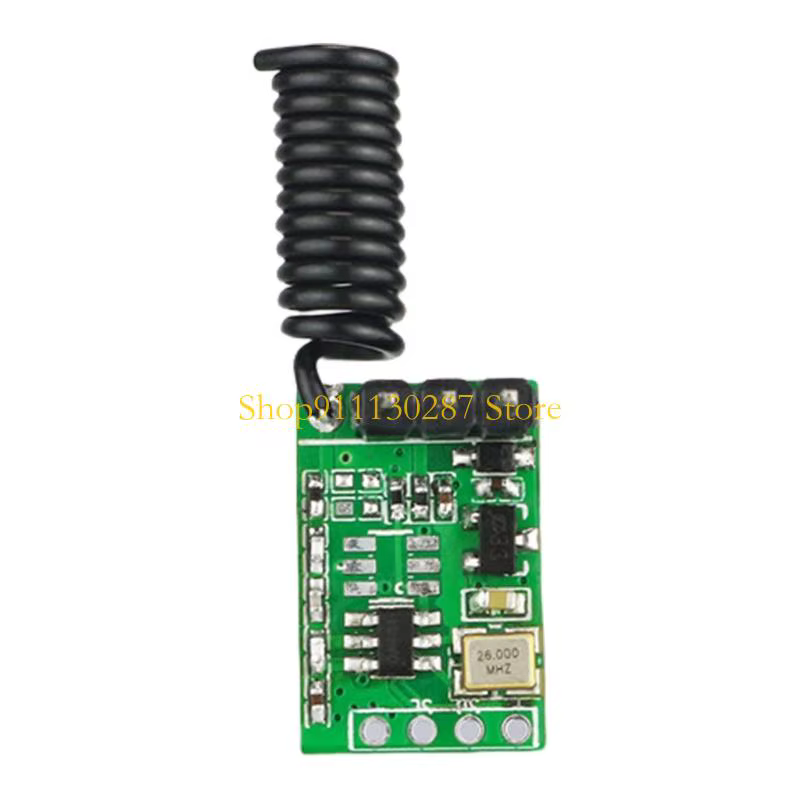

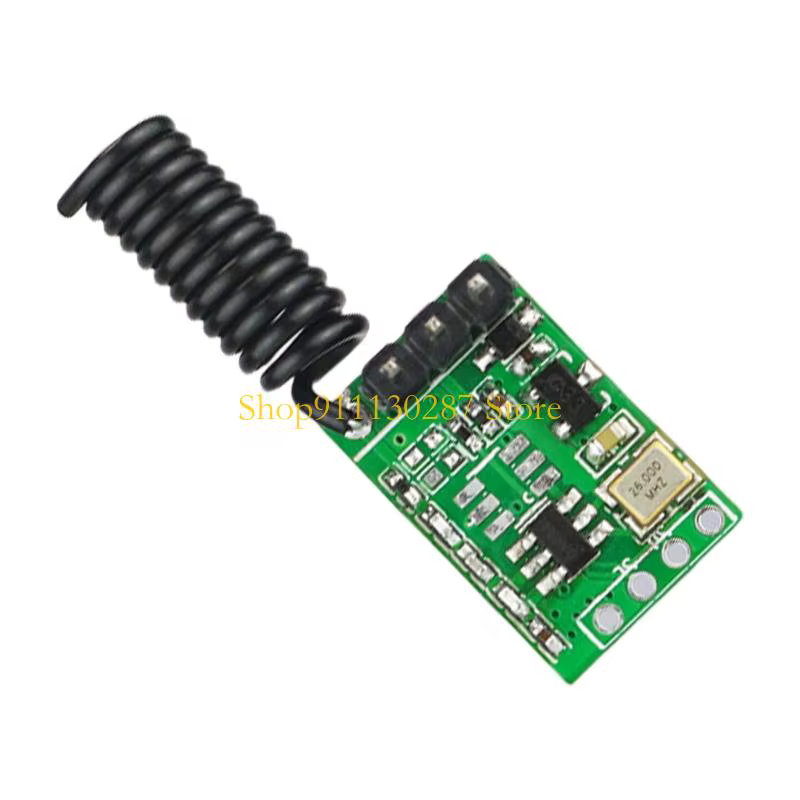

Módulo Transmisor RF TTL J1HC: Solución de Comunicación Inalámbrica
Este módulo transmisor ASK de largo alcance permite enviar datos de forma inalámbrica utilizando señal de radio frecuencia. Funciona con voltajes de entrada entre 3V y 12V DC, adaptándose a diferentes configuraciones según las necesidades de tu proyecto.
Voltaje Flexible y Alcance Variable
La tensión de alimentación determina directamente la distancia de transmisión. A 3V alcanza entre 20 y 50 metros, mientras que a 12V puede cubrir hasta 700-800 metros en condiciones óptimas. El voltaje óptimo de funcionamiento es 12V, donde alcanza su máximo rendimiento con 500mW de potencia de transmisión.
Modulación ASK y Conexión TTL Directa
Utiliza modulación ASK para transmitir datos digitales. La ventaja principal es que envía directamente el nivel TTL sin necesidad de芯片 de codificación externo, simplificando enormemente el desarrollo. Solo necesitas conectar tu microcontrolador y comenzar a transmitir.
Especificaciones Técnicas
- Frecuencias disponibles: 315 MHz o 433 MHz
- Potencia de transmisión: 8-10 dBm
- Corriente de trabajo: 12-14 mA
- Temperatura de operación: -40°C a +85°C
- Dimensiones: 16 x 10.5 x 9 mm
- Antena integrada en PCB

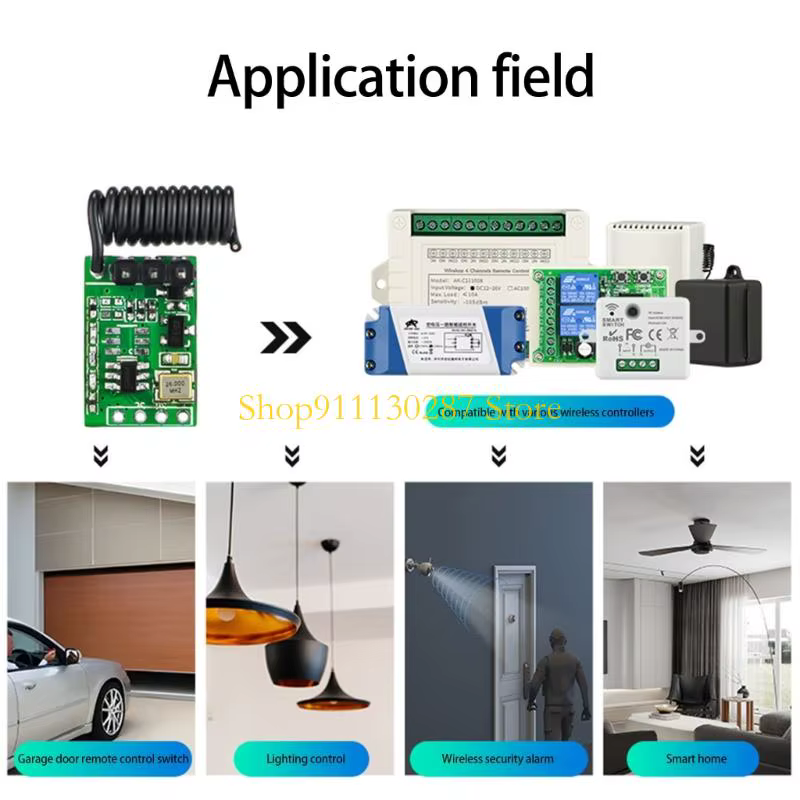

Aplicaciones Ideales
Este módulo resulta perfecto para sistemas de automatización del hogar, proyectos de domótica, automatización vehicular, dispositivos de seguridad y cualquier proyecto que requiera comunicación inalámbrica de corto a medio alcance. Su amplio rango de temperatura (-40°C a +85°C) lo hace adecuado para entornos exigentes como vehículos o instalaciones al aire libre.
Consideraciones de Uso
El alcance real depende de factores como obstáculos, interferencias y tipo de antena. Sin芯片 de codificación integrado, necesitarás implementar tu propio protocolo si requieres verificación de datos. La antena integrada en PCB funciona bien para distancias medias; para mayor alcance considera añadir una antena externa.
Preguntas Frecuentes
¿Qué voltaje recomiendan para máxima distancia?
El voltaje de 12V ofrece el mejor rendimiento, alcanzando hasta 800 metros en condiciones óptimas.
¿Necesito un芯片 codificador adicional?
No, el módulo transmite directamente señales TTL. Solo necesitas tu microcontrolador para enviar los datos.
¿Qué frecuencia es mejor: 315 MHz o 433 MHz?
Ambas funcionan igual; la elección depende de las regulaciones locales y disponibilidad de receptores.
¿El módulo incluye antena?
Sí, tiene antena integrada en la placa de circuito impreso. Para mayor alcance puedes añadir una antena externa.
¿Es compatible con Arduino y Raspberry Pi?
Sí, funciona con cualquier microcontrolador que envíe señales TTL. Solo necesitas conectar los pines de datos.
¿Funciona en exteriores?
Sí, soporta temperaturas de -40°C a +85°C, adecuada para aplicaciones vehiculares y exterior.
