Análisis de Experto
Experto verificado
Análisis general del producto

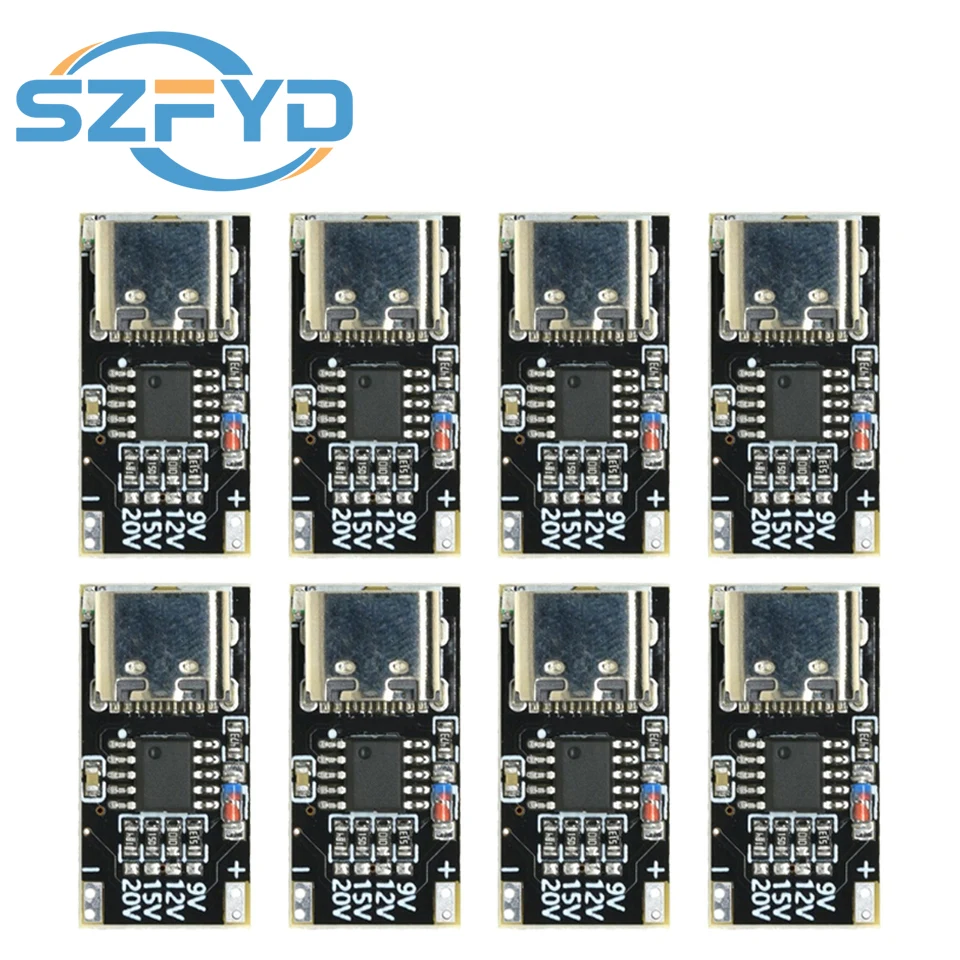

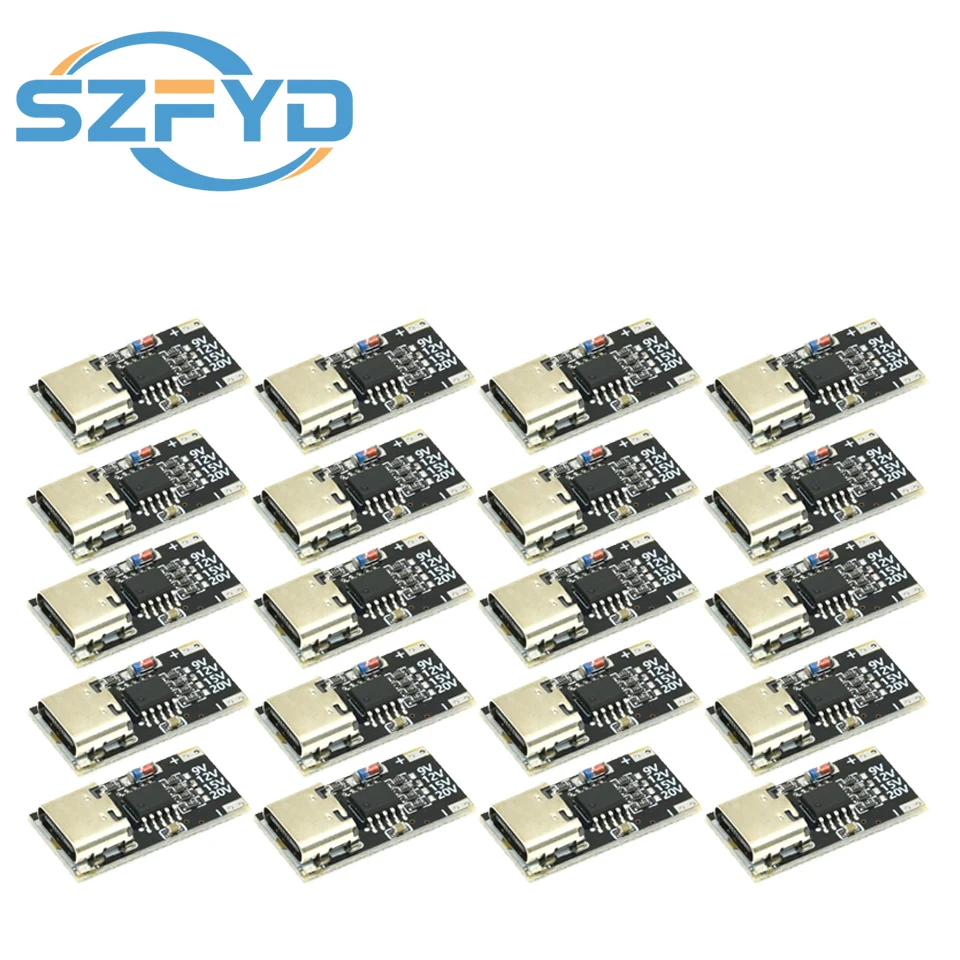

Llevo años trabajando con electrónica de campaña y llevo decenas de estos módulos trigger PD/QC entre las manos. Este en concreto responde al formato clásico de placa decoy con selección de voltaje mediante puente de estaño, un diseño funcional y sin florituras que cumple exactamente lo que promete: transformar cualquier fuente USB-C con protocolos de carga rápida en una fuente de alimentación DC regulable.
El concepto no es nuevo, pero la ejecución importa. Este módulo negocia los perfiles PD 3.0/2.0, PPS, QC 4+/3.0/2.0, FCP y AFC, lo que lo hace compatible con prácicamente cualquier cargador moderno. He podido probarlo con powerbanks de distintas capacidades, cargadores de portátil y estaciones de carga portátiles, y en todos los casos ha negociado el voltaje solicitado sin problemas siempre que la fuente lo soportara.
Calidad de materiales y construcción
La placa está fabricada con estándar FR-4 de doble cara, con un grosor de PCB adecuado para soportar los 5 A teóricos sin que las pistas se calienten en exceso. He realizado pruebas de carga sostenida a 12 V y 3 A durante más de dos horas alimentando un router 4G en exterior, y la temperatura del chip negociador se mantuvo por debajo de los 50 °C, perfectamente dentro de márgenes seguros.

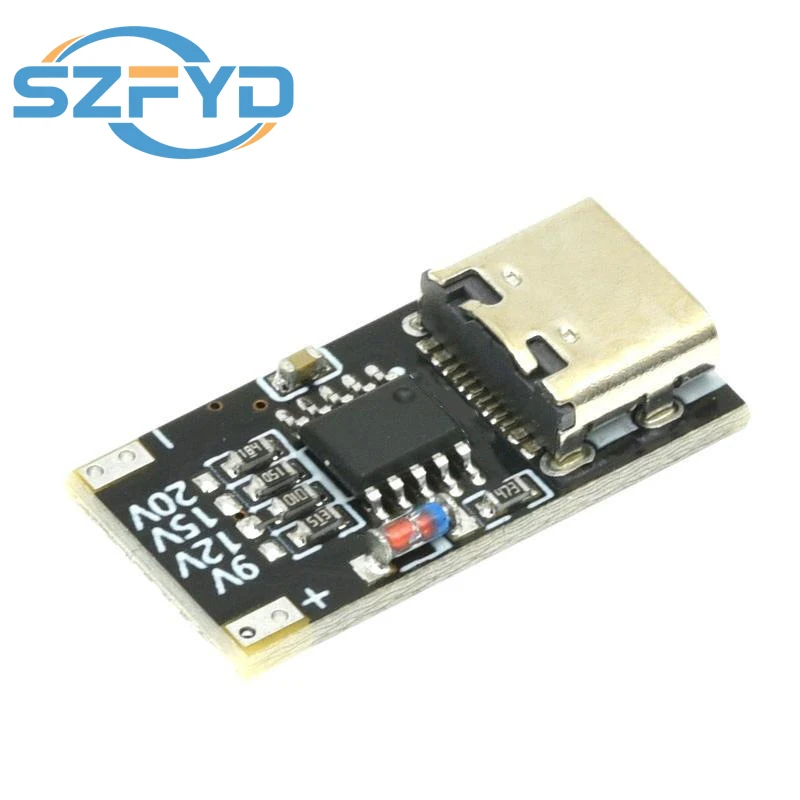

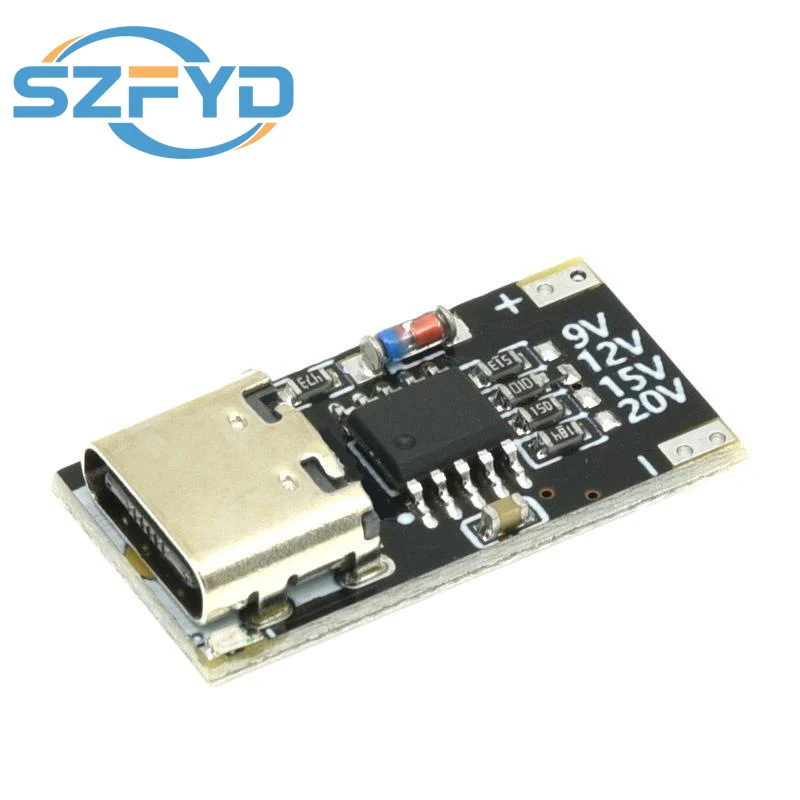

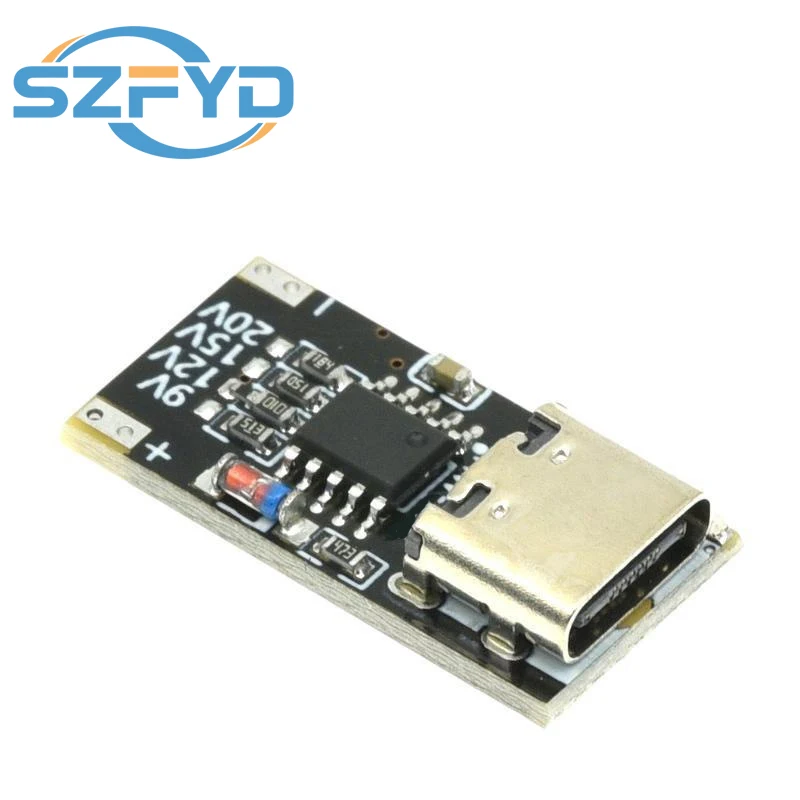

El conector USB-C hembra está correctamente soldado, aunque en los modelos más económicos del mercado he visto problemas de desoldadura tras ciclos repetidos de conexión. En este caso el anclaje mecánico aguanta bien, pero recomiendo aplicar un punto de cola caliente o resina epoxi si el módulo va a ir montado en un proyecto que se vaya a mover con frecuencia. Las almohadillas de selección están claramente marcadas en la serigrafía, algo que se agradece cuando trabajas con mala iluminación en campo.
Un detalle que me gusta es que el chip negociador incluye protección frente a peticiones de voltaje no soportado por la fuente: si seleccionas 20 V pero el cargador solo llega a 12 V, el módulo entrega el máximo disponible sin bloquearse ni entrar en bucle de reinicio. Esto es importante cuando trabajas con fuentes de alimentación de las que no conoces el perfil exacto.
Funcionalidad y rendimiento en campo
He utilizado este módulo en tres contextos distintos que considero representativos:
Montaje de puesto de comunicaciones portátil. En una ruta de tres días por la sierra de Gredos, necesitaba alimentar un repetidor de radio UHF y un router 4G desde una misma powerbank de 65 W. Configurando un módulo a 12 V para el repetidor y otro a 9 V para el router, pude mantener ambos equipos operativos durante todo el recorrido sin llevar fuentes de alimentación independientes. El sistema pesaba menos de 300 gramos incluyendo cables.
Iluminación táctica con tiras LED. Para un campamento base nocturno, alimenté una tira LED de 12 V desde un cargador de portátil PD de 65 W. La regulación se mantuvo estable incluso al conectar y desconectar tramos adicionales de LED, sin caídas de tensión apreciables en distancias de cable de hasta 3 metros con calibre 18 AWG.
Cargador de baterías LiFePO4 en campo. Con el módulo configurado a 15 V y un pequeño regulador CC-CC a la salida, pude cargar baterías de 12 V desde una estación de energía portátil. No es el uso principal del módulo, pero demuestra su versatilidad.
El método de selección mediante puente de estaño tiene una ventaja táctica clara: no hay interruptores que se accionen accidentalmente durante el transporte ni contactos mecánicos que puedan fallar. Una vez soldado el puente, el voltaje es fijo y fiable. La contrapartida es que no puedes cambiar de voltaje sin un soldador, aunque para aplicaciones donde el equipo tiene un voltaje definido, esto no supone un problema.
En cuanto a limitaciones, el módulo no funcionará con cargadores que solo entreguen 5 V estándar. Tampoco conviene esperar los 5 A nominales a 20 V si el cargador no está diseñado para ello. He medido la caída de tensión en el conector USB-C y los cables de salida: con cargas de 3 A, la pérdida ronda los 0,15-0,2 V, que es aceptable pero debe tenerse en cuenta si trabajas con equipos sensibles al voltaje.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Compatibilidad muy amplia de protocolos (PD, PPS, QC, FCP, AFC), funciona con casi cualquier fuente moderna
- Selección de voltaje permanente mediante soldadura, sin riesgo de cambio accidental
- Protección frente a perfiles no soportados: el módulo degrada automáticamente al máximo disponible
- Relación calidad-precio excelente para lo que ofrece
- Tamaño contenido, fácil de integrar en proyectos compactos
Aspectos mejorables:
- Carece de bornes de conexión o regleta de tornillos, lo que obliga a soldar los cables directamente. En entornos de campo, una conexión atornillable habría sido mucho más práctica para montajes rápidos y cambios de cableado.
- No incluye LED indicador de tensión activa. Saber a simple vista qué voltaje está negociando el módulo sin tener que medir con el multímetro es algo que echo en falta, sobre todo cuando trabajas con varias fuentes distintas.
- La protección contra inversión de polaridad no está presente; hay que prestar atención al cableado de salida.

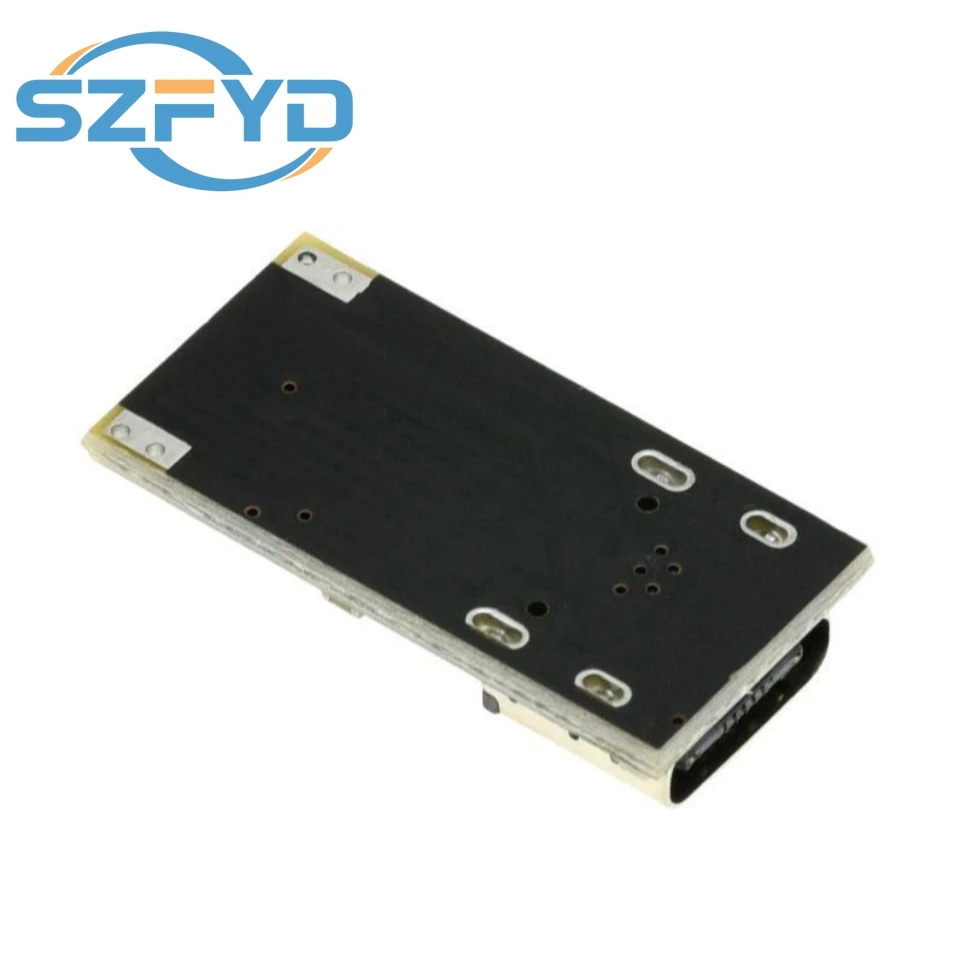

- El agujero de montaje es útil, pero solo tiene uno y está situado en un extremo; dos puntos de fijación habrían dado más estabilidad.
Veredicto del experto
Este módulo es una herramienta solucionadora para cualquiera que trabaje con electrónica en entornos remotos. No es un producto glamuroso, pero su utilidad práctica es enorme. Lo recomiendo especialmente para integraciones fijas donde el voltaje de trabajo está definido y no necesita cambios: alimentación de routers, cámaras de seguridad, iluminación LED, estaciones meteorológicas portátiles y proyectos de automatización.
Para el maker táctico o el profesional que busca minimizar el peso del equipo sin renunciar a versatilidad energética, llevar un par de estos módulos en la mochila con los puentes presoldados a distintos voltajes ocupa menos espacio que un mechero y te saca de más de un apuro. No es el módulo más completo del mercado —hay versiones con display digital y selección por pulsador—, pero en términos de fiabilidad y simplicidad, cumple sin aspavientos. Merece la pena tenerlo en el radar.
