Análisis general del producto

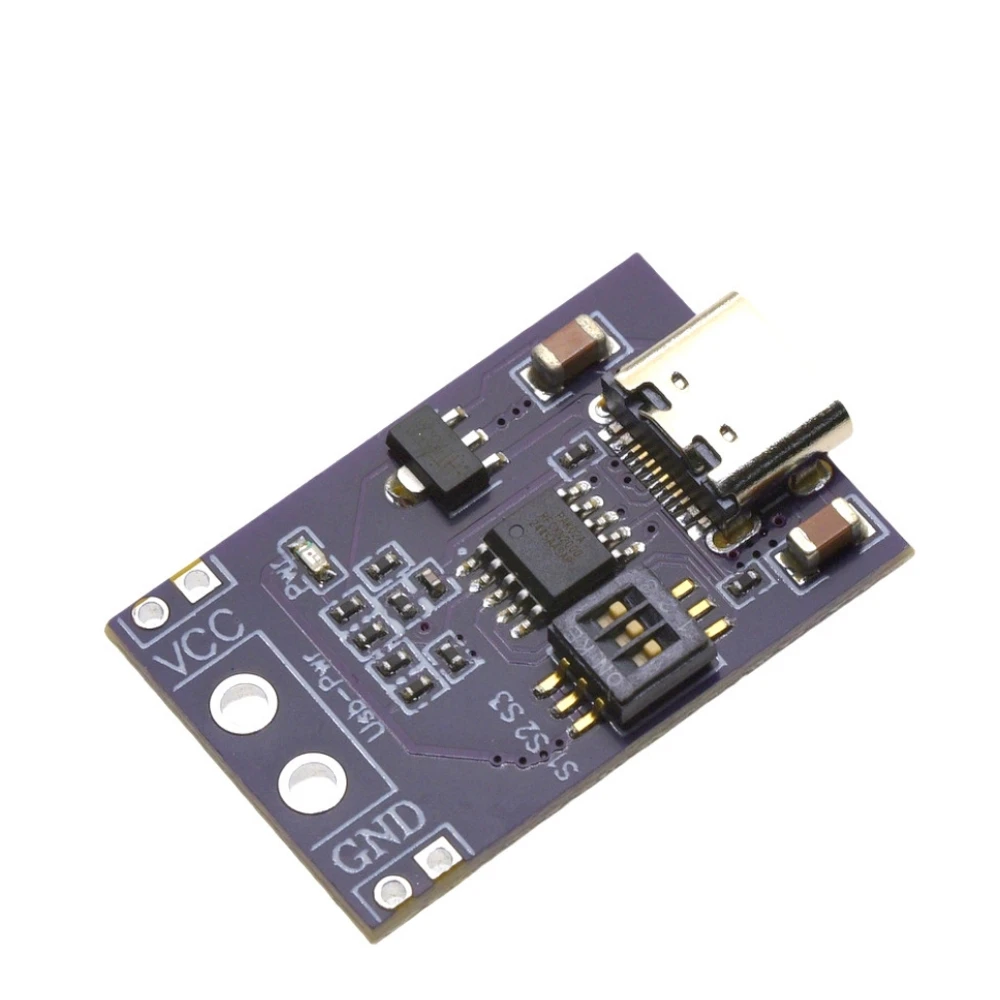

Este módulo USB-C PD trigger de SZFYDOSH es, en esencia, un pequeño cerebro capaz de negociar el protocolo Power Delivery con cualquier cargador USB-C compatible y forzar una salida de voltaje fijo. En el mundillo técnico lo conocemos como un trigger board y, aunque su aspecto de placa desnuda pueda parecer modesto, cumple una función muy concreta: permitirnos reutilizar fuentes de alimentación que ya tenemos para alimentar equipos que requieren un voltaje específico, como portátiles.

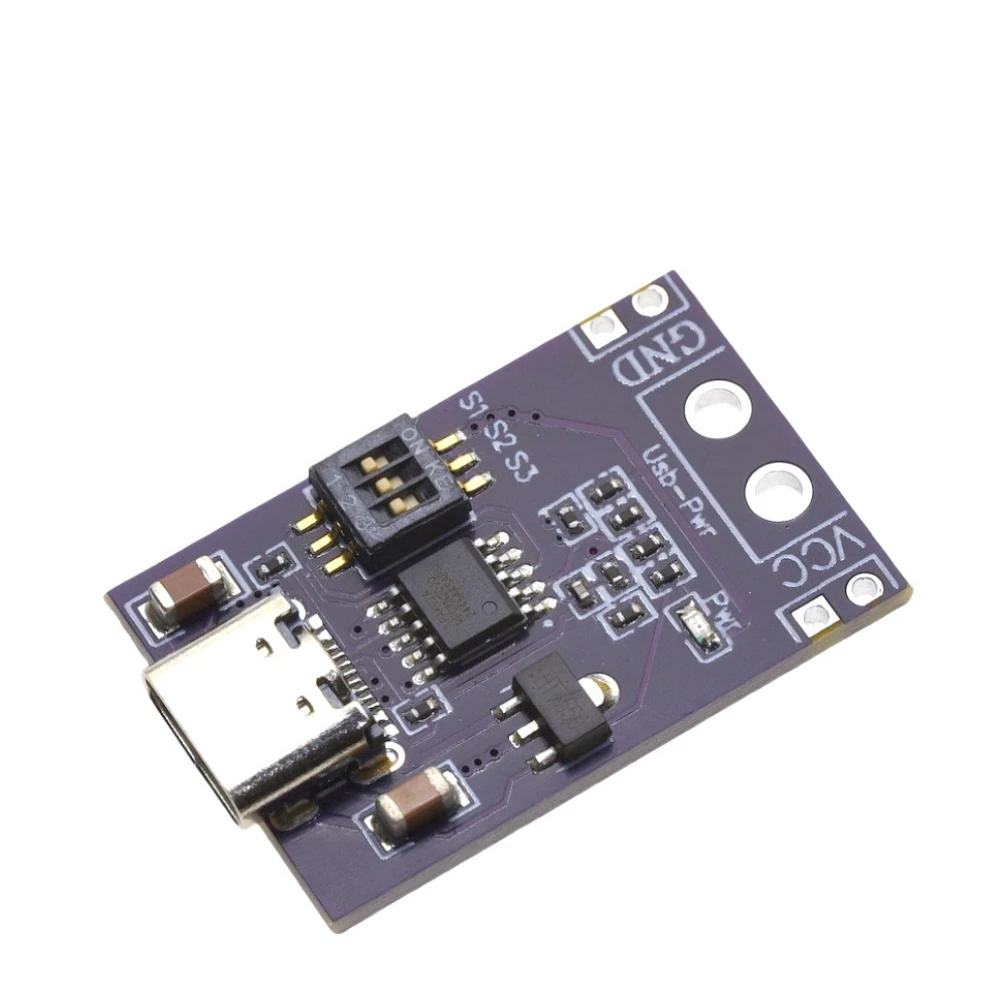

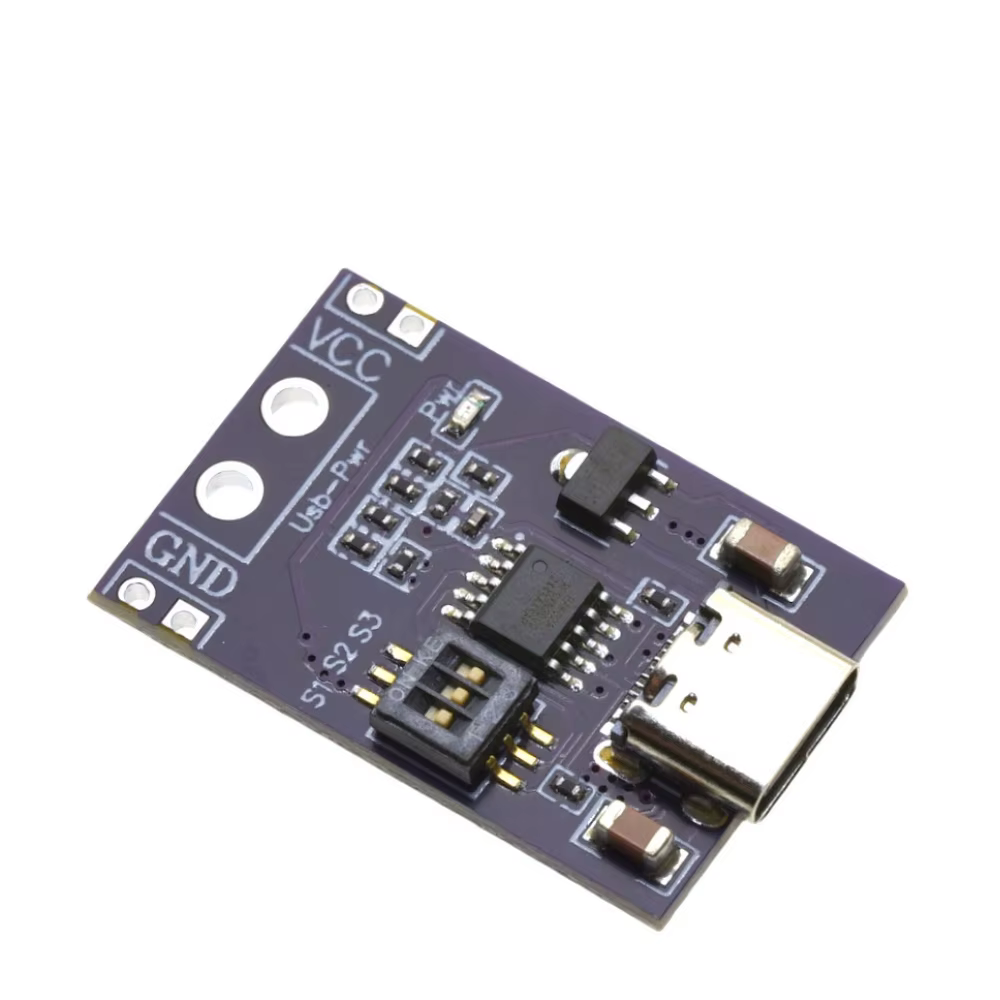

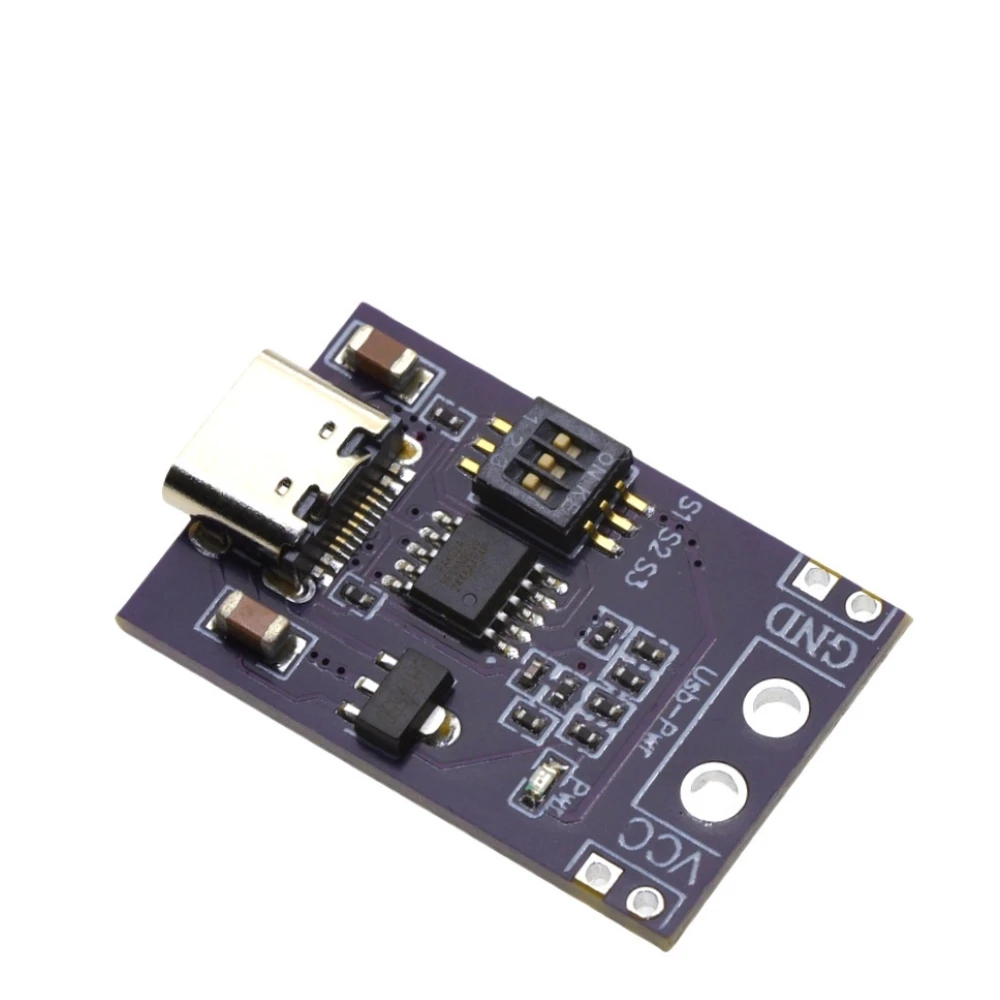

He tenido ocasión de probar varios modelos similares a lo largo de los años, tanto en entornos controlados de taller como en condiciones de campo durante rutas de varias jornadas. Este en concreto llama la atención por su tamaño reducido —3,1 × 2 cm, 2,9 g— y por la sencillez de su sistema de configuración mediante interruptores DIP. No necesita software, ni resistencias de pull-up, ni programación previa: pones los interruptores según la tabla serigrafiada en la propia placa y obtienes 5V, 9V, 12V, 15V o 20V fijos.
Calidad de materiales y construcción
La placa está fabricada con un PCB de doble cara de calidad estándar. Los interruptores DIP son de tipo plano, de los que se manipulan con la punta de un bolígrafo o un destornillador pequeño. No son interruptores pensados para un uso continuo, pero para una configuración puntual cumplen sin problema.
Los pines de soldadura están estañados y aceptan bien tanto soldadura de estaño convencional como inserción en una protoboard. En mis pruebas he soldado cables AWG22 directamente a los pads y la adherencia ha sido correcta, sin levantamientos ni frías tras varias reconexiones térmicas.

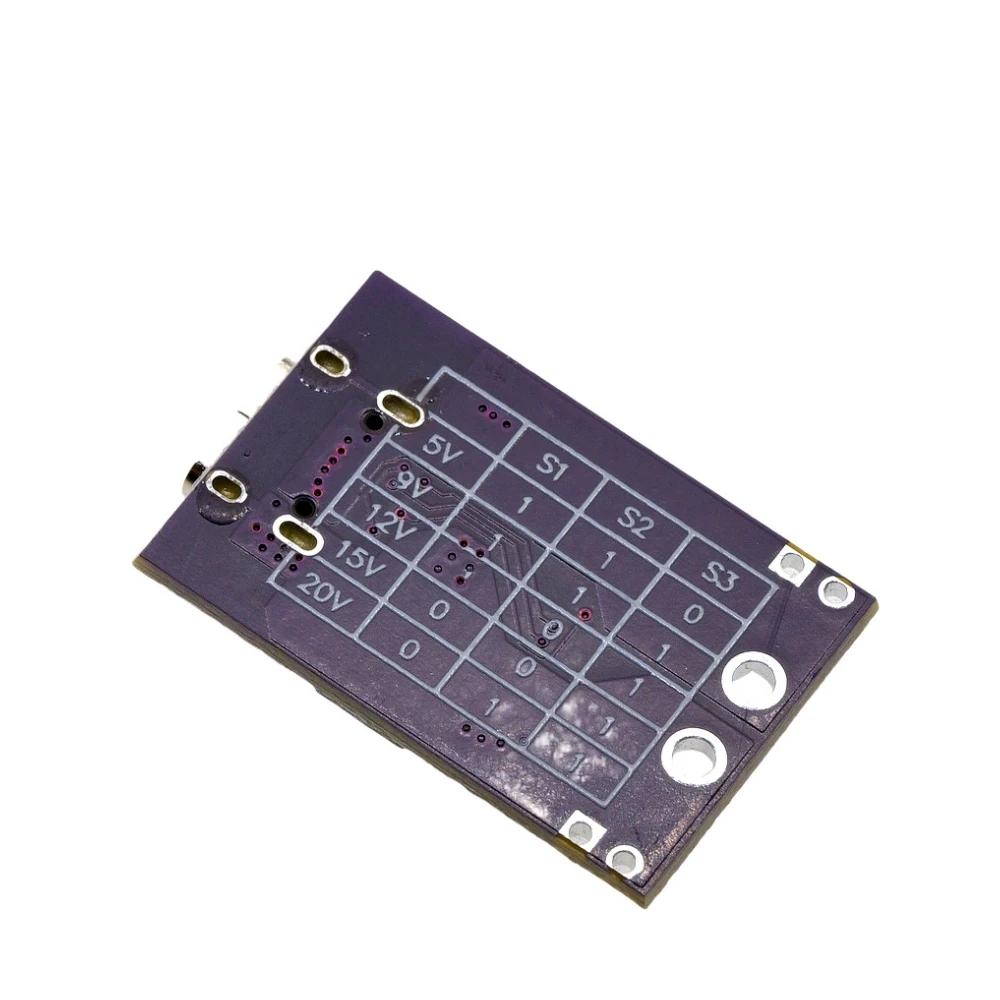

Un detalle que agradezco es que la serigrafía de la tabla de voltajes esté impresa en la propia placa. En otros módulos similares he tenido que conservar la documentación original o buscar la combinación en internet; aquí la tienes siempre a la vista, lo cual en un entorno de campo evita tener que sacar el móvil o un papel.
Funcionalidad y rendimiento en campo
He utilizado este módulo en varios escenarios reales:
Travesía de tres días en la sierra de Gredos (octubre, temperaturas entre 5 y 15 °C). Llevaba un cargador USB-C Power Delivery de 65 W y una batería externa de 20 000 mAh con salida PD. El módulo me permitió alimentar un portátil ligero que requiere 20 V para carga rápida. Configuré los DIP para 20 V, verifiqué la salida con el multímetro —que insisto, es un paso obligatorio— y conecté el portátil. La carga se mantuvo estable durante toda la sesión de trabajo vespertina, sin caídas de tensión ni reinicios del cargador.
Puesto de trabajo improvisado en furgoneta durante unas jornadas de reconocimiento en el Pirineo aragonés. Aquí el módulo formaba parte de un sistema más grande: una fuente de alimentación CC extraída de la batería auxiliar del vehículo, pasando por un convertidor DC-DC y un cargador USB-C. El trigger board se encargaba de negociar los 15 V que necesitaba un equipo de comunicaciones que tenía en la zona de carga. Tras varias horas de funcionamiento continuo, la temperatura de la placa era perfectamente normal, sin puntos calientes.
En el banco de trabajo del taller. Lo he usado para probar fuentes de alimentación USB-C rescatadas de equipos viejos, verificando que entregan los voltajes prometidos antes de destinarlas a otros proyectos. También lo he integrado en una fuente de laboratorio portátil con salida USB-C para pruebas rápidas.
En todos los casos, el funcionamiento ha sido plug and play: conectas el cargador al módulo (por el conector USB-C hembra que tú debes añadir, porque el módulo solo incluye la placa con sus pines), configuras el voltaje y ya tienes corriente disponible en los pines de salida. Si el cargador soporta el protocolo y el voltaje solicitado, el módulo negocia y entrega.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Tamaño y peso irrelevantes, cabe en cualquier kit de reparación o bolsa de componentes.
- Configuración por DIP sencilla y con tabla visible en la placa.
- Compatibilidad amplia: PD2.0, PD3.0, QC2.0, QC3.0, AFC. He probado con cargadores de varias marcas y todos han respondido bien.
- Precio muy ajustado para la utilidad que ofrece.
Aspectos mejorables:
- La ausencia de un LED indicador del voltaje activo es una carencia real. En un taller no es problema, pero en campo, donde la iluminación puede ser escasa y los recursos limitados, tener que usar un multímetro cada vez que cambias de voltaje es un engorro. Una simple fila de LEDs o un display de siete segmentos marcarían una diferencia enorme.
- El conector USB-C no viene incluido. El módulo tal cual se entrega requiere soldar un conector hembra USB-C (o cables directamente). Para alguien con experiencia en soldadura no es un inconveniente, pero quien busque una solución lista para usar se llevará una sorpresa.
- La fijación del voltaje es mecánica: si cambias de cargador y este no soporta el voltaje configurado, el módulo no entrega corriente. No hay detección automática ni fallback. Esto es esperable en un trigger básico, pero conviene tenerlo presente.
Consejos prácticos de uso
Si decides hacerte con uno, te recomiendo:
- Suelda un conector USB-C hembra con los pines CC y VBUS bien cableados. Un conector soldado a un pequeño cable con un conector USB-C en el extremo te da un dongle funcional y transportable.
- Marca en la propia placa con un rotulador permanente qué combinación de DIP usas más a menudo, para no tener que consultar la tabla cada vez.
- Mide siempre la salida con un multímetro antes de conectar el dispositivo que quieras alimentar. Sobran las historias de portátiles y radios dañados por un voltaje incorrecto.
- Si trabajas en exteriores, mete la placa en un pequeño termoretráctil o en una caja de plástico impresa en 3D para protegerla del polvo y la humedad.
Veredicto del experto
El módulo USB-C PD trigger de SZFYDOSH es una herramienta muy útil para quien trabaje con electrónica de forma habitual y necesite una forma rápida y barata de reutilizar cargadores USB-C PD. En el ámbito táctico y de actividades outdoor, su principal valor está en la capacidad de estandarizar la alimentación de equipos diversos a partir de una misma fuente: una batería externa, un panel solar o la toma USB-C de un vehículo.
No es un producto para el usuario medio que espera una solución empaquetada y lista. Es una pieza de taller, un componente para integradores, un recurso para el que sabe soldar y entiende lo que está haciendo. Dicho esto, cumple exactamente lo que promete y lo hace con una fiabilidad que he podido comprobar en varias salidas al campo.
Por menos de lo que cuesta un cable USB-C de calidad, tienes en la mano la posibilidad de independizarte de cargadores originales y simplificar tu equipo de carga. Bien usado, es una de esas pequeñas piezas que marcan la diferencia cuando estás a cien kilómetros del enchufe más cercano.
