Motor para riel de impresora 3D con polea sincronizada

Análisis general del producto

Cuando en una impresora de riel (o en un sistema lineal tipo “cartesiano” donde el movimiento del eje depende de un motor paso a paso acoplado a una polea sincronizada) aparece un fallo de movimiento, lo habitual no es “mejorar” el conjunto, sino devolverlo a un estado fiable y repetible. En campo, esa diferencia se nota: puedes tolerar ciertos compromisos estéticos, pero no puedes tolerar que el desplazamiento sea irregular, que pierda pasos o que la transmisión haga ruidos metálicos o vibraciones.

Este recambio está orientado precisamente a eso: sustituir el motor del conjunto de accionamiento, manteniendo la geometria de la transmisión gracias a que ya incorpora la polea sincronizada montada de origen y usa un conector de 4 pines. Para mí, ese enfoque es el correcto cuando lo que buscas es compatibilidad mecánica y una recuperación rápida del movimiento.

Lo he visto muchas veces en entornos de taller (y en bases de trabajo con material “de batalla”): impresoras que se usan a diario para utillaje, soportes, carcasas o piezas de repuesto acaban con holguras, desgaste en la correa y, con el tiempo, también con motores que empiezan a comportarse peor (calentamiento, pérdida de sincronía, zumbido distinto o microcortes). En esos casos, el mayor valor del recambio no es “la potencia” en abstracto, sino que encaje con la arquitectura existente y te evite rediseñar acoplamientos o reajustar completamente la transmisión.

Calidad de materiales y construcción

En este tipo de motor paso a paso con polea integrada, la calidad real se aprecia por tres frentes: el alineado entre eje y polea, la rigidez del montaje y el comportamiento frente a vibración. El hecho de que venga con la polea preinstalada reduce uno de los puntos críticos que suelen provocar problemas: el desalineado entre la polea y el eje. En reparaciones que he hecho (aunque no siempre en impresoras, también en automatismos caseros con transmisión por correa), cuando la polea queda forzada por una tolerancia o por un apriete desigual, el sistema entra en resonancia y el “tracking” se degrada: no falla siempre, pero sí cuando el conjunto trabaja con aceleraciones o con cambios bruscos de sentido.

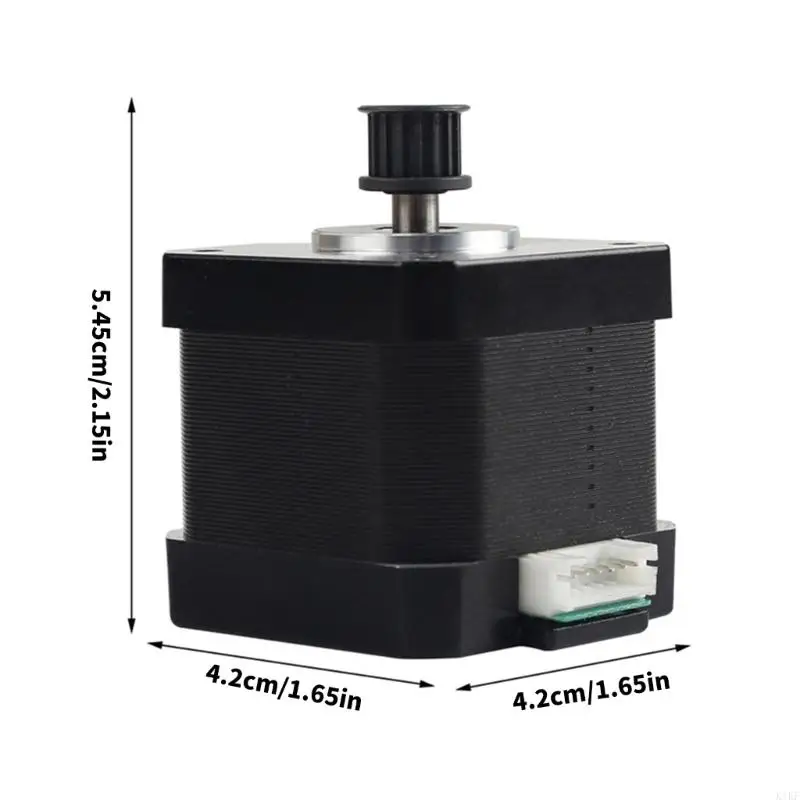

El cuerpo del motor presenta una forma compacta (en torno a 5.45 x 4.20 x 4.20 cm de volumen aproximado), pensada para encajar en bancadas y soportes estándar de paso a paso NEMA 17 (42). En términos prácticos, lo que me importa es que el montaje sea estable y que el acoplamiento con el riel no introduzca torsión al apretar. Si el motor “baila” mínimamente en el soporte, la polea transmite ese error a la correa y aparece desgaste prematuro o un patrón de ruido que, con el tiempo, termina en pérdida de pasos.

También hay un aspecto de construcción que no se ve en una foto: el acabado del eje y el estado de la polea. Si la polea tiene aristas mal rematadas o el mecanizado es irregular, la correa sincronizada puede asentarse peor y generar rozamiento. En campo lo notas como calor anormal en la correa y como deterioro acelerado de dientes y superficie.

Por último, el conector de 4 pines es un indicador positivo para la integración: en sistemas de 4 hilos (típico en motores bipolares paso a paso), el objetivo es que el pinout sea el esperado para no intercambiar fases, que suele provocar movimientos raros, pérdida de par o vibración.

Funcionalidad y rendimiento en campo

En uso real, el rendimiento de un paso a paso no se mide solo por “si mueve”, sino por cómo sostiene la sincronía bajo carga y aceleración. En un sistema de riel con polea sincronizada, la correa actúa como elemento elástico mínimo: si el motor no entrega par suficiente en ciertos perfiles de movimiento o si el alineado no es perfecto, aparecerán tres síntomas típicos:

1. Microsaltos (la pieza parece “casi bien”, pero con errores repetitivos).
2. Ruido más áspero o distinto al de antes (zumbido irregular, chasquidos).
3. Calentamiento del motor o de la electrónica cercana por trabajar fuera de su zona cómoda.

Con este tipo de recambio, lo normal es que el comportamiento vuelva a un punto de referencia conocido porque estás reemplazando el elemento actuador por uno compatible con el montaje existente. Además, que la polea venga ya montada evita que el usuario tenga que centrarla y ajustar juego, algo que en campo con poco tiempo siempre acaba siendo la diferencia entre “lo dejo operativo” y “me paso la noche afinando”.

En términos de mantenimiento, si en el entorno donde trabajas la impresora sufre polvo (taller, rutas con material guardado que suelta partículas, almacenes con serrín, etc.), el sistema de correa sincronizada agradece inspecciones periódicas. Un motor nuevo no compensa una correa gastada: si el diente de la correa está picado o si hay desgaste en la cara de contacto, el motor seguirá intentando sincronizar y puede trabajar con más consumo, con lo que el calor aparece antes.

Yo he aplicado como rutina de “campo”:

• Revisar tensión de la correa (sin sobrecargar, porque una correa demasiado tensa endurece el sistema y castiga rodamientos).
• Limpiar dientes de la polea y carril si hay acumulación de polvo.
• Comprobar que las fijaciones del motor al soporte estén firmes, sin deformar el chasis.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Compatibilidad mecánica orientada a sustitución: sustituye el motor manteniendo el conjunto de transmisión con polea integrada ya montada.
• Polea preinstalada: reduce el riesgo de alineado incorrecto y acelera la reparación.
• Conector de 4 pines: facilita encaje en cableados típicos de motores bipolares paso a paso.
• Factor forma estándar: el tamaño aproximado es consistente con montajes habituales del entorno NEMA 17 / paso a paso 42, lo que suele minimizar ajustes de soportes.

Aspectos mejorables / puntos a vigilar

• Compatibilidad eléctrica real: aunque sea “4 pines”, lo importante es que el pinout y el tipo de driver coincidan. En la práctica, si intercambias fases o conectas al driver incorrecto, el movimiento puede quedar brusco o con pérdida de pasos.
• Estado de la transmisión: montar un motor nuevo sobre una correa muy fatigada o una polea con desgaste no resuelve el problema de fondo. En reparaciones completas, conviene evaluar correa y rodillos/guías.
• Montaje y tensión de correa: incluso con un recambio correcto, si el sistema queda con holguras o con tensión excesiva, el comportamiento se degrada. La reparación “funciona”, pero no dura.

En alternativas del mercado, lo que suele variar es la calidad del ensamblaje, el tipo de polea y la precisión del encaje. Por eso, cuando comparo, no miro solo “que sea para paso a paso”, sino: que la polea sea la correcta para el tipo de correa, que el sistema mecánico no obligue a improvisar separadores o tornillería distinta, y que el conector encaje con tu cableado para evitar cambios a última hora.

Veredicto del experto

Lo veo como un recambio de perfil práctico y utilitario: pensado para recuperar el movimiento del eje en sistemas con riel y polea sincronizada sin meterte en una reconstrucción del conjunto. El valor técnico está en la integración mecánica (polea preinstalada) y en que el motor y su conector de 4 pines encajan en arquitecturas habituales de paso a paso.

Si tu objetivo es volver a imprimir con estabilidad después de un fallo de actuación, es una compra sensata siempre que acompañes la instalación con una puesta a punto básica de la transmisión: tensión correcta de la correa, limpieza de dientes y verificación de aprietes. Si, en cambio, la impresora llevaba tiempo con problemas de correa, holguras en guías o desgaste mecánico importante, el motor nuevo te devolverá el movimiento, pero la durabilidad dependerá de que el resto del sistema esté igualmente en condiciones.
