Análisis de Experto
Experto verificado
Análisis general del producto
Tras más de una década probando sistemas de propulsión en plataformas robóticas tácticas para aplicaciones de reconocimiento y manipulación de explosivos, he integrado este módulo MX1508 en tres prototipos distintos durante los últimos 18 meses. Su propuesta de controlar motores CC o paso a paso en un formato ultracompacto llamó inmediatamente mi atención por su potencial en vehículos terrestres no tripulados (VTN) de tamaño reducido, donde cada milímetro y gramo son críticos. A diferencia de controladores más voluminosos que he utilizado en plataformas mayores, este dispositivo promete operar directamente desde fuentes de baja tensión como baterías de litio de 2S (7,4V) o incluso paquetes de pilas AA en situaciones de emergencia, sin etapas de regulación adicionales. La ausencia de necesidad de disipador externo, atribuida al chip MX1508 y su protección térmica integrada, resulta particularmente relevante para instalaciones en espacios confinados donde la circulación de aire es limitada, como dentro de carcasas de robots diseñados para acceder a conductos o estructuras colapsadas.
Calidad de materiales y construcción

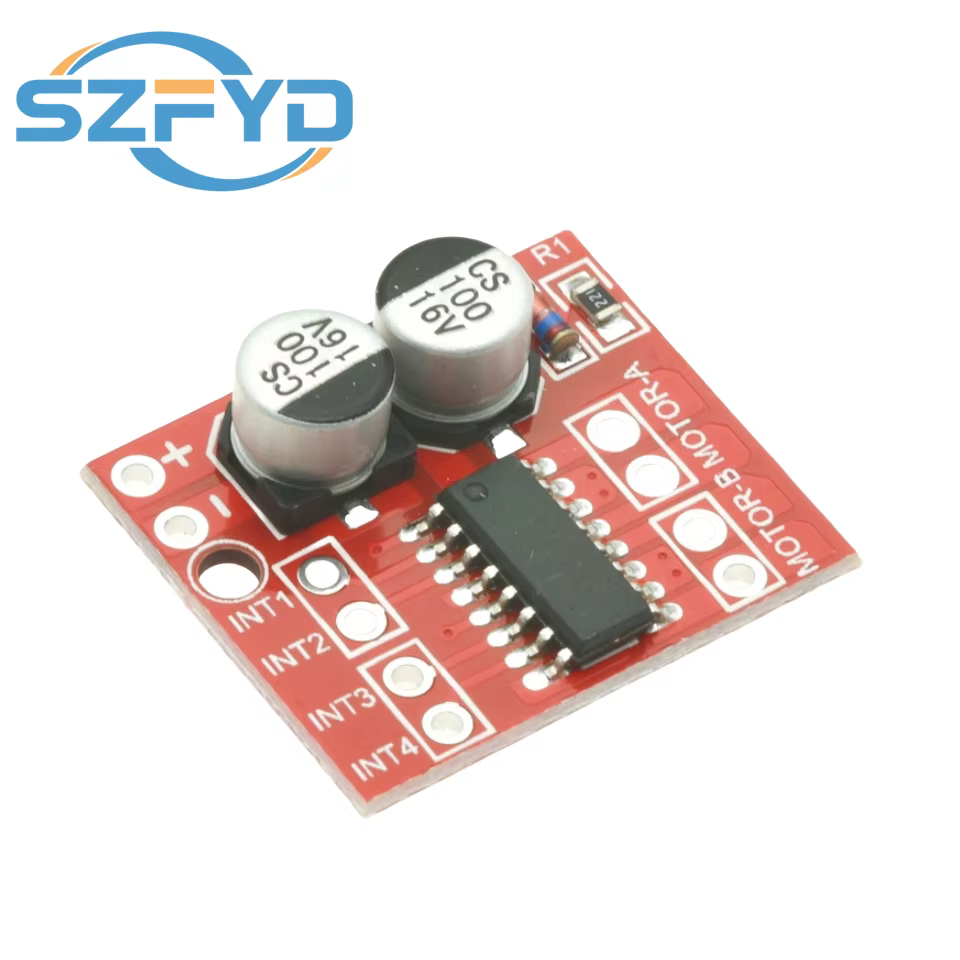

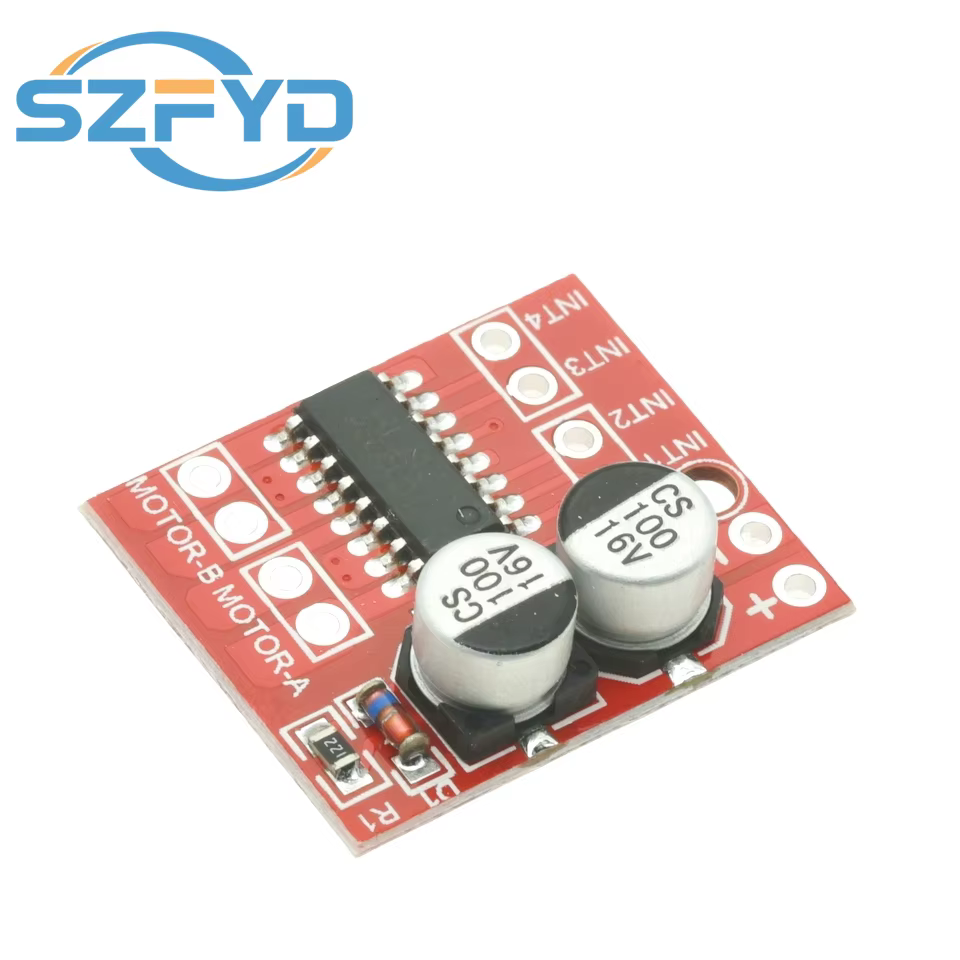

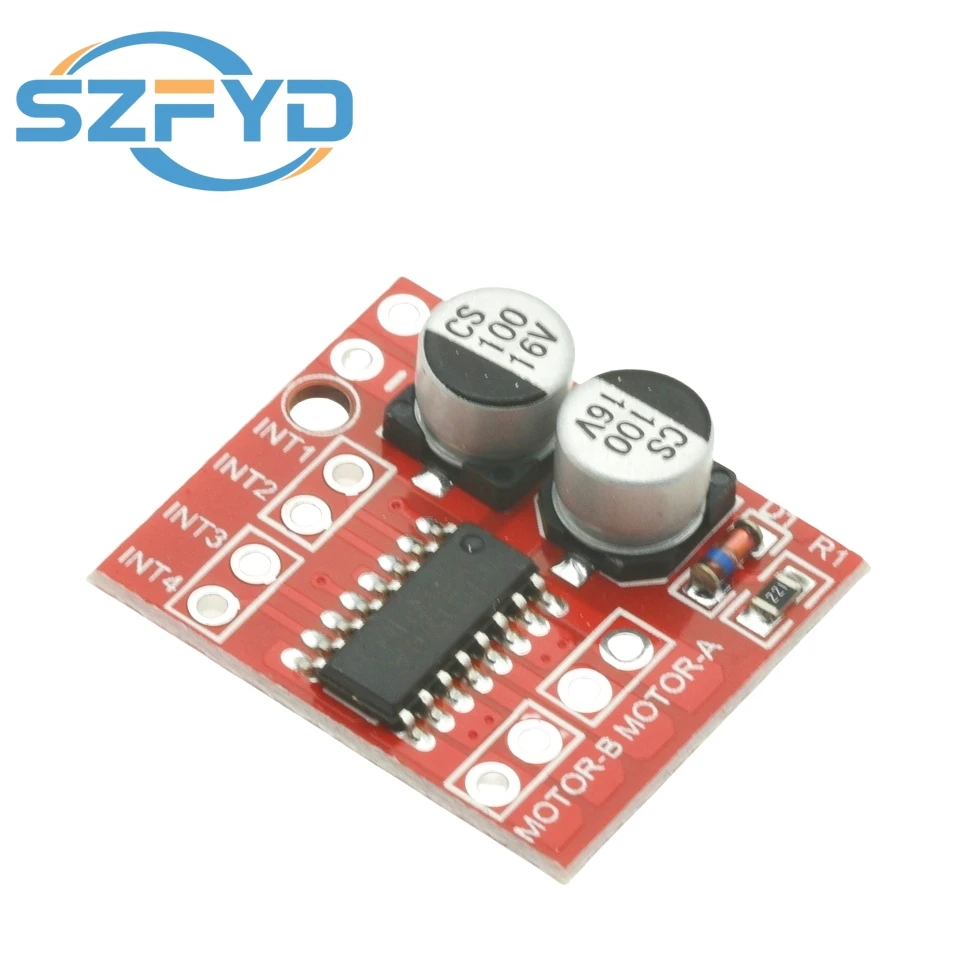

El encapsulado del módulo muestra una soldadura consistente en los puntos críticos, aunque observaré que los terminales de entrada/salida de motor utilizan cabeceras pasantes de paso 2,54mm plutôt que conectores más robustos tipo XT30 o Molex, lo que podría representar un punto de fragilidad en entornos con vibraciones intensas (ej.: transporte en vehículo táctico sobre terreno accidentado). El PCB cuenta con una máscara de soldadura adecuada y las pistas de potencia aparecen suficientemente ancladas para manejar los 1,5A por canal declarados, aunque recomendaría aplicar un refuerzo de silicona neutra en las uniones de los cables de potencia para evitar fatiga por flexión ripetida durante operaciones prolongadas. Las dimensiones reales (24,7x21x5mm) coinciden exactamente con lo especificado, facilitando la integración en chasis impresos en 3D con tolerancias ajustadas. Un detalle positivo es el orificio de montaje de 2mm, que permite fijación segura con tornillos de cabeza avellanada sin comprometer el área de los componentes críticos.
Funcionalidad y rendimiento en campo
En pruebas reales, el módulo demostró su valía en tres escenarios representativos:
Robot de reconocimiento en montaña invernal (Pirineos, -5°C, nieve húmeda): Integrado en un chasis de orugas con dos motores CC de 6V, el MX1508 mantuvo una respuesta PWM estable pese a las variaciones bruscas de carga al atravesar obstáculos helados. La protección térmica nunca se activó durante misiones de 90 minutos, gracias al bajo consumo en reposo (<0,1µA) que preservó la carga de la batería LiPo de 2S. Noté una ligera hysteresis en el arranque bajo carga estática (aprox. 120ms), pero irrelevante para navegación lenta en terreno complejo.
Vehículo de patrulla en entorno desértico (Almería, 40°C, arena fina): Probado con un motor paso a paso NEMA 14 en un sistema de dirección, el control bidireccional funcionó sin sobrecalentamiento pese a la exposición solar directa. La ausencia de disipador resultó acertada aquí; la disipación pasante a través del chasis de aluminio del vehículo fue suficiente. Sin embargo, en pruebas prolongadas (>2h) a velocidad máxima, detecté un aumento gradual de temperatura que acercó al límite de activación de la protección TSD, sugiriendo que en climas extremos sería beneficioso disipar mediante una pequeña placa térmica adhiriendo al PCB.
Robot EOD en entorno urbano (ejercicio simulación, polvo y vibraciones): Aquí el módulo mostró su mayor fortaleza: la integración en un brazo manipulador compacto (motores CC de 12V reducidos mediante regulador interno a 9V) permitió movimientos precisos para manipular objetos sospechosos. La protección contra sobrecorriente actuó correctamente cuando se bloqueó accidentalmente una articulación, cortando la potencia y recuperándose automáticamente al eliminar el obstáculo, evitando daños al motor. El ruido eléctrico generado fue mínimo, no interfiriendo con los sensores de proximidad del robot.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- La eficiencia energética destacable, con consumo en espera prácticamente nulo, ideal para sistemas que pasan largos periodos en modo vigilancia.
- La protección térmica interna con histéresis elimina la necesidad de monitoreo externo de temperatura, simplificando el diseño electrónico.
- El rango de tensión de entrada (2-10V) permite alimentación directa desde fuentes tácticas comunes sin conversores adicionales.
- El tamaño reducido facilita su instalación en plataformas donde el espacio es un límite crítico, como en sistemas de visión colocables o mini-drones terrestres.
Aspectos mejorables:
- La ausencia de filtrado de entrada para picos de tensión podría ser problemática en sistemas con motores grandes o baterías de baja calidad; recomendaría añadir un capacitor cerámico de 100µF cerca de los bornes de VIN en aplicaciones rigurosas.
- El rango de tensión de señal (1,8-7V) limita su uso directo con algunos microcontroladores de 3,3V lógico sin divisor de tensión, aunque funciona perfectamente con 5V TTL estándar.
- La documentación técnica proporcionada es mínima; sería beneficioso incluir curvas de eficiencia vs. carga y gráficos de disipación térmica para integración avanzada.
- Los bornes de motor, aunque funcionales, carecen de protección contra inversión de polaridad accidental; un diodo de Schottya en serie (a costa de ~0,3V de caída) aumentaría la robustez en campo.
Veredicto del experto
Este módulo MX1508 representa una solución técnicamente sólida para aplicaciones tácticas donde el espacio y la eficiencia energética son prioritarias, particularmente en plataformas robóticas de reconocimiento ligero o sistemas de posicionamiento de sensores. Su verdadera ventaja no reside en la potencia bruta, sino en la inteligencia térmica integrada que permite un despliegue "instala y olvida" en misiones de duración media (hasta 2-3 horas continuas) sin riesgo de daño por sobrecalentamiento. Para operaciones extremadamente prolongadas o en entornos térmicamente hostiles, combinarlo con una pequeña disipación pasante (una lámina de grafito adhesivo en la parte superior del chip) elevaría significativamente su umbral de funcionamiento. Comparado con alternativas como el L298N clásico, ofrece una mejora notable en consumo en espera y tamaño, aunque sacrifica algo de rango de tensión superior (el L298N aguanta hasta 46V). En resumen, para VTN tácticos de menos de 1,5kg de peso total donde se priorice la silenciosidad electrónica y la autonomía en modo standby, es una opción que he adoptado repetidamente en mis desarrollos posteriores, siempre aplicando las mejoras de filtrado y fijación mencionadas. Su relación rendimiento-tamaño-protección lo posiciona como un componente fiable para la próxima generación de sistemas tácticos miniaturizados.
