Análisis general del producto

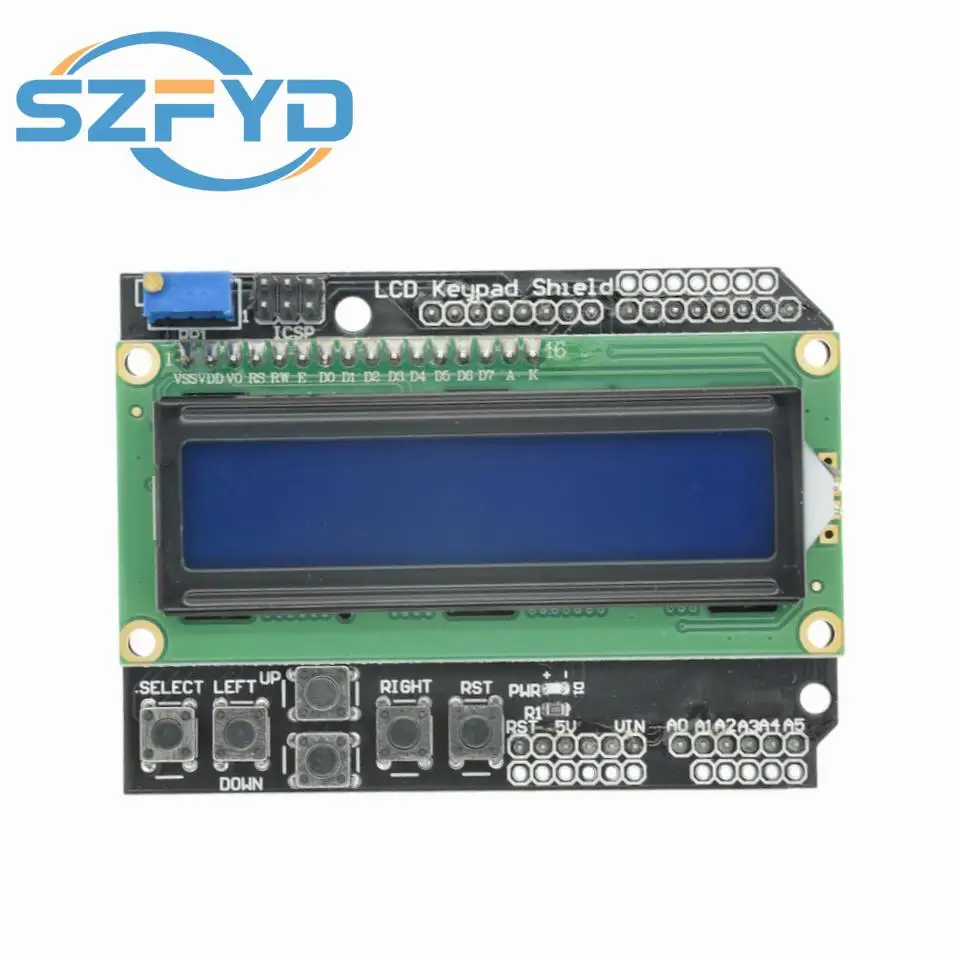

Lo que tienes aqui es una placa “todo en uno” para sacar una interfaz basica de usuario de forma rapida: pantalla LCD 16x2 con retroiluminacion y un teclado de 5 pulsadores integrado en un mismo chasis tipo shield. En el campo, este formato encaja especialmente bien en montajes donde quieres operar algo (cambiar parametros, confirmar acciones, navegar por pantallas) sin depender de un ordenador o de una pantalla externa.
Lo he usado en prototipos de estaciones de telemetria y en pruebas de control de sensores para rutas de montaña, donde el sistema tenia que arrancar, mostrar estado (temperatura, humedad, bateria estimada) y permitir ajustar umbrales de alarma o activar/desactivar modos. Donde mas brilla es cuando el requisito no es “bonito”, sino funcional: lectura visible, navegacion simple y confirmaciones claras con dos manos (o con guantes finos).
Calidad de materiales y construccion

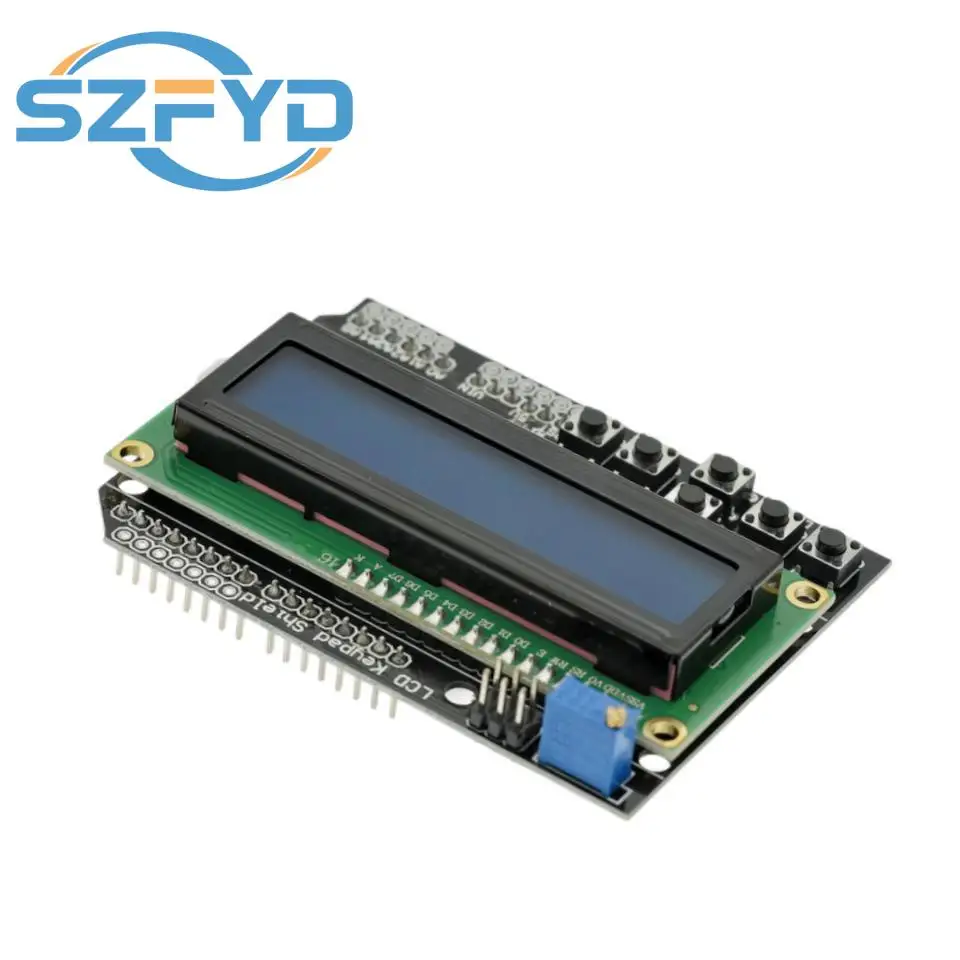

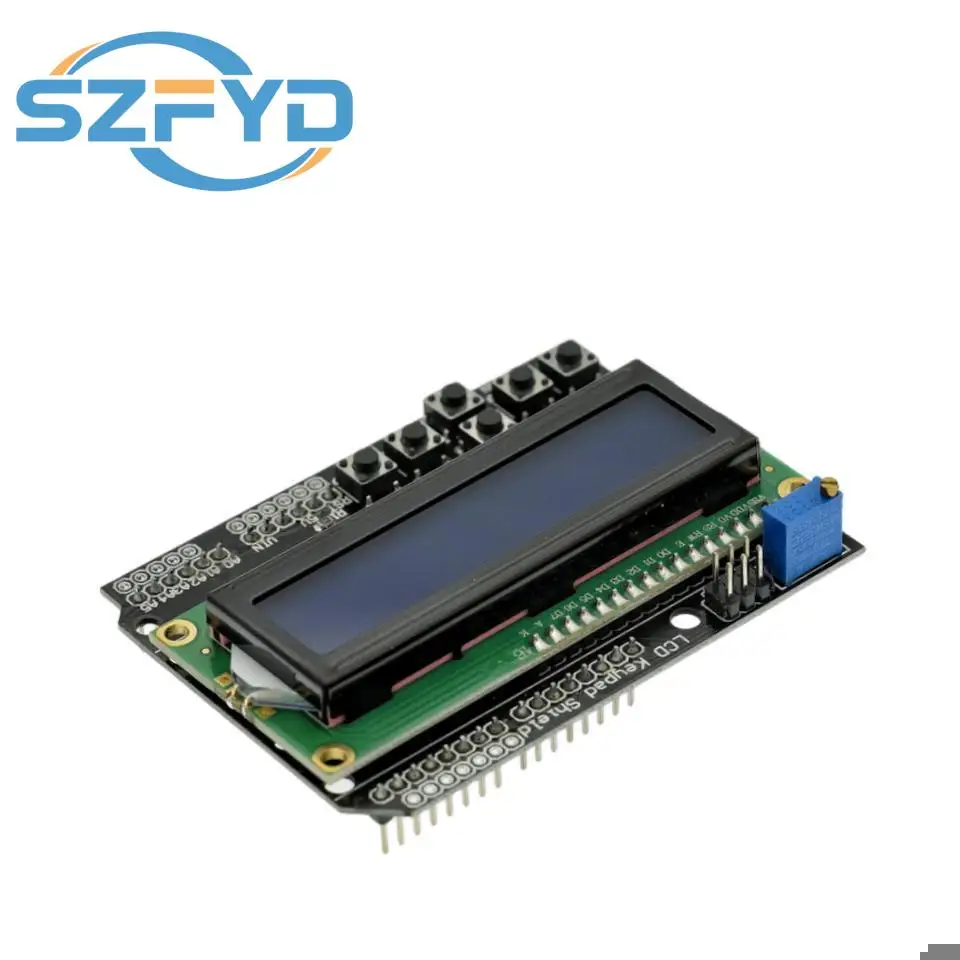

La construccion suele ser la tipica de estas placas: un PCB sobre el que se montan el LCD, los pulsadores y el potenciómetro de contraste, mas cabezales/compatibilidad para conectarse a Arduino o a cabeceras via jumpers. En el uso real, el punto critico no es tanto el LCD como el conjunto mecanico de los pulsadores y la rigidez del acoplamiento.
He notado que, si el montaje queda “colgando” o sometido a vibracion (por ejemplo, en una mochila cargada o en vehiculo durante desplazamientos por caminos), los conectores de pines (si vas con jumpers) tienden a aflojarse con el tiempo por micro-movimientos. Esto no es un fallo del componente en si, sino del sistema completo: conviene fijar el conjunto a la carcasa o al arnes con bridas o tornilleria pequena, dejando alivio de tension en los cables.
En cuanto a la retroiluminacion, el encapsulado del LCD y el acabado de la ventana influyen bastante en como se comporta con luz rasante. Con buena nitidez y contraste bien ajustado, la legibilidad mejora notablemente; con el contraste mal ajustado, incluso con retroiluminacion, el texto puede volverse gris y “lavado” a cierta inclinacion.
Funcionalidad y rendimiento en campo

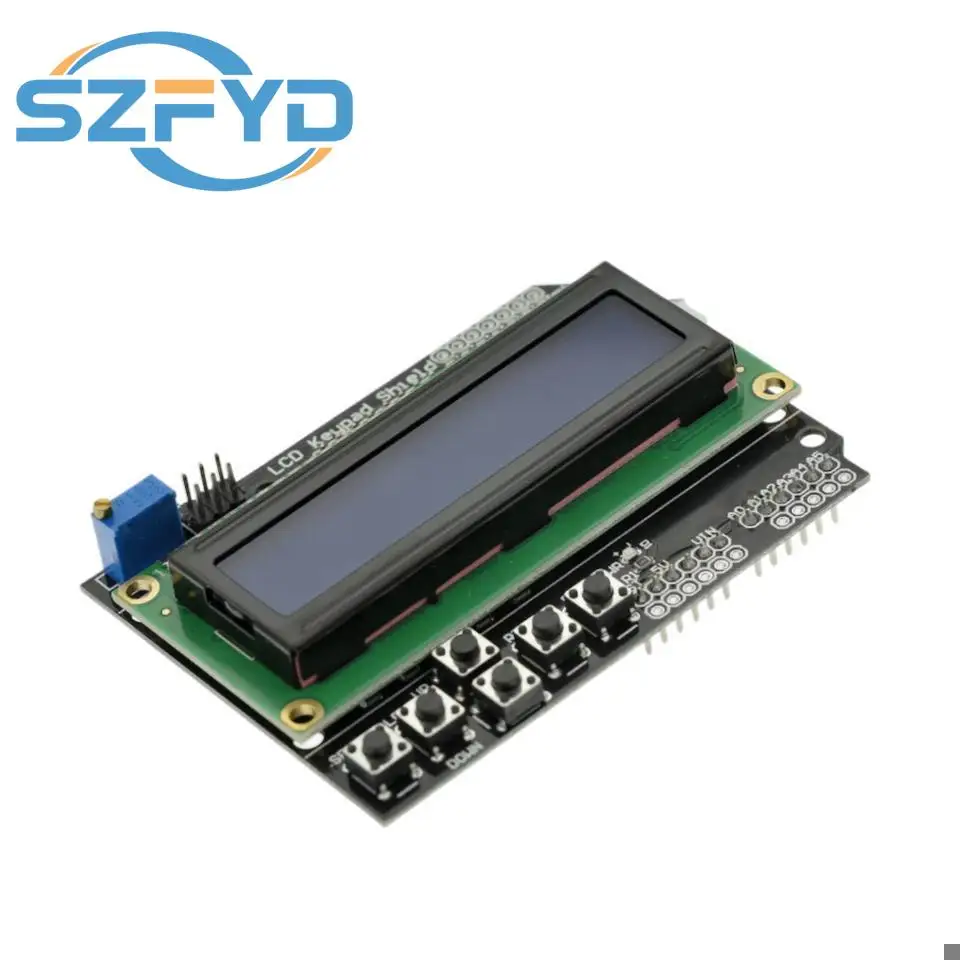

El teclado de cuatro direcciones mas select (y un reset extra) es lo que esperaba: suficiente para implementar menues, desplazarse por campos y confirmar acciones. Para uso prolongado, valoro dos cosas: recorrido del pulsador y “sensacion” de click. En estos montajes, lo habitual es que el pulsador sea mas bien de fuerza media y con respuesta rapida; eso ayuda cuando estas gestionando el sistema en marcha lenta, te paras, tocas dos o tres pulsaciones y vuelves a la actividad.
En condiciones atmosfericas, la LCD 16x2 no es una maravilla si se pretende lectura a pleno sol con angulo dificil, pero cumple: con retroiluminacion y contraste ajustado, funciona mejor de lo que mucha gente cree. Donde he visto que falla mas a menudo es cuando el sistema se mete en una carcasa sin ventanas adecuadas o con reflejos internos. Una simple funda o “caja” mal pensada puede convertir la pantalla en un espejo.
Tambien hay un matiz importante para el rendimiento: la estabilidad electrica y el control de niveles. En Arduino suele ir todo directo, pero al llevarlo a Raspberry Pi (o cualquier plataforma con GPIO a 3.3V), el tema de niveles logicos es determinante. Si conectas sin conversion adecuada, puedes acabar con errores intermitentes o, peor, dañar el GPIO. En mis pruebas, lo mas efectivo ha sido montar un conversor de nivel (o usar un adaptador seguro) y verificar la corriente disponible del conjunto cuando el sistema esta alimentado por fuente inestable (por ejemplo, baterias pequenas con caida de tension al arrancar).

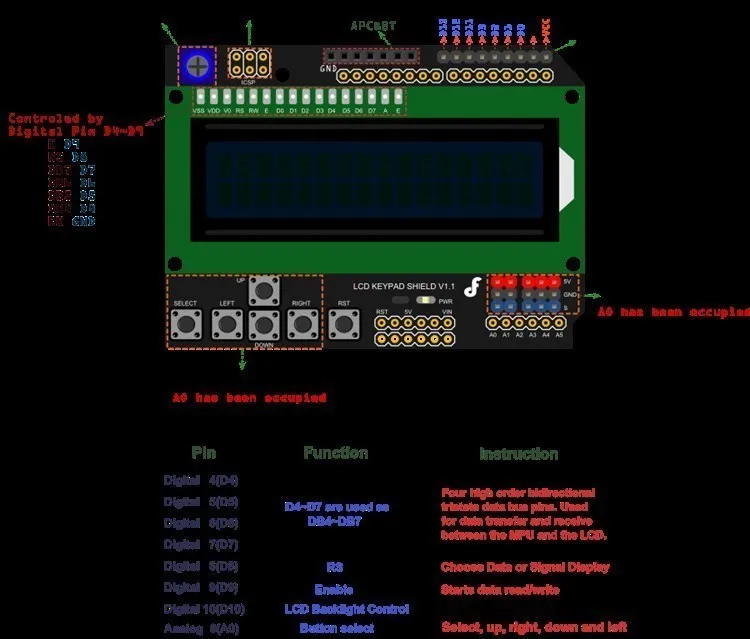

Respecto a la interfaz, la implementacion tipica usa pines repartidos para bus de datos en formato 4 bits y señales de control (en entornos Arduino se suele mapear a lineas tipo D4–D7, RS, E y un pin de control para la retroiluminacion). En campo, esto es positivo porque reduce el cableado y simplifica el soporte de librerias habituales de LCD. Si el montaje es para un prototipo, acelera el tiempo hasta tener algo funcionando sin meterte en controladores externos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Interaccion inmediata sin ordenador: muy util para ajustar parametros (umbral, modo, pantalla) durante una salida.
- Teclado suficiente para menues simples: con direccionales y select cubres el 80% de las necesidades de una interfaz basica.
- Potenciometro de contraste accesible: en campo, cuando cambias de entorno (sombra/sol), el ajuste rapido evita “perder la informacion” en vez de tirar de un portatil.
- Retroiluminacion util en luz variable: cuando el contraste ambiente fluctua, se agradece para no depender 100% del angulo.
Aspectos mejorables (a nivel de sistema, no solo del componente)
- Proteccion mecanica: si lo vas a usar en mochila o en dias de lluvia/ramas, mete el conjunto en una carcasa con ventana y alivio de tension en cables. Los conectores y el teclado suelen ser el punto debil por movimiento.
- Gestion de energia y niveles en Raspberry Pi: usar conversores de nivel cuando corresponda y revisar alimentacion para que no haya reinicios por caidas de tension.
- Legibilidad en exterior: si esperas leer desde lejos o con luz fuerte, valora añadir un simple difusor/visera en la carcasa para reducir reflejos. No es magia: es ajustar geometria para que el contraste “encaje” con el angulo de vision.
- Ergonomia con guantes: el teclado funciona, pero si llevas guantes gruesos en inviern o, quizas necesites un protector/visor tactil alrededor del area de pulsadores para localizar mejor select sin mirar.
Veredicto del experto
Lo consideraria una opcion muy practica para montar interfaces basicas en proyectos de campo: te permite controlar un sistema y mostrar estado sin aumentar complejidad. Para prototipos y despliegues de corta a media duracion, la relacion entre simplicidad, velocidad de puesta en marcha y utilidad diaria es buena. Donde hay que ser fino es en el ensamblaje mecanico (fijaciones y alivio de tension) y, si usas Raspberry Pi, en la proteccion de niveles logicos y la calidad de alimentacion. Con esos puntos cerrados, es una pantalla “de trabajo” que cumple y no te frena cuando el objetivo es moverte, registrar y tomar decisiones rapidamente.
