Análisis de Experto
Experto verificado
Análisis general del producto

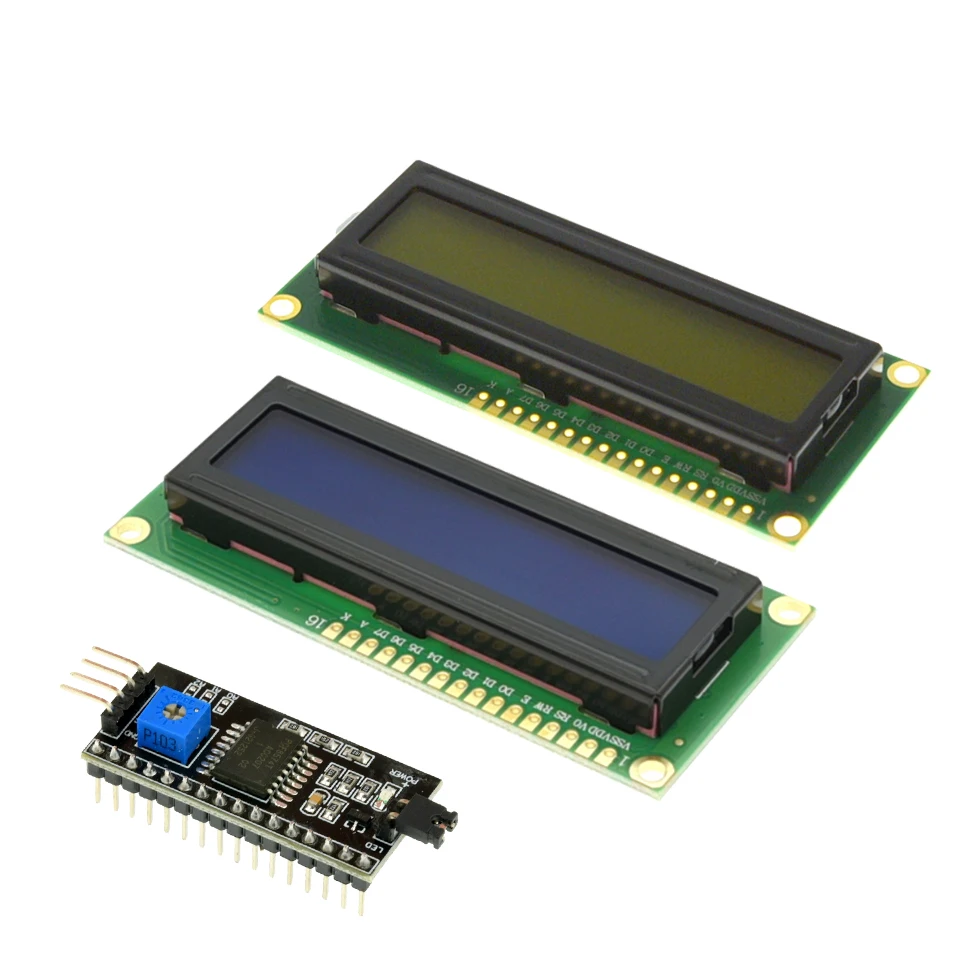

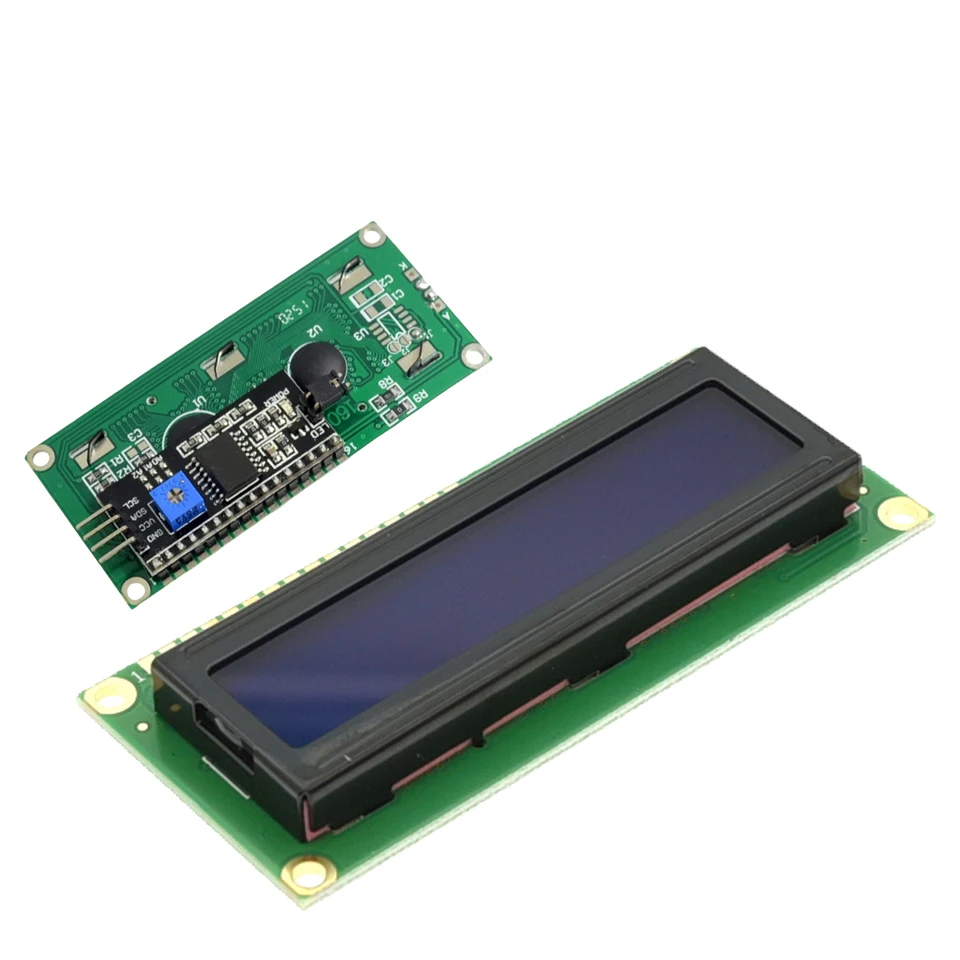

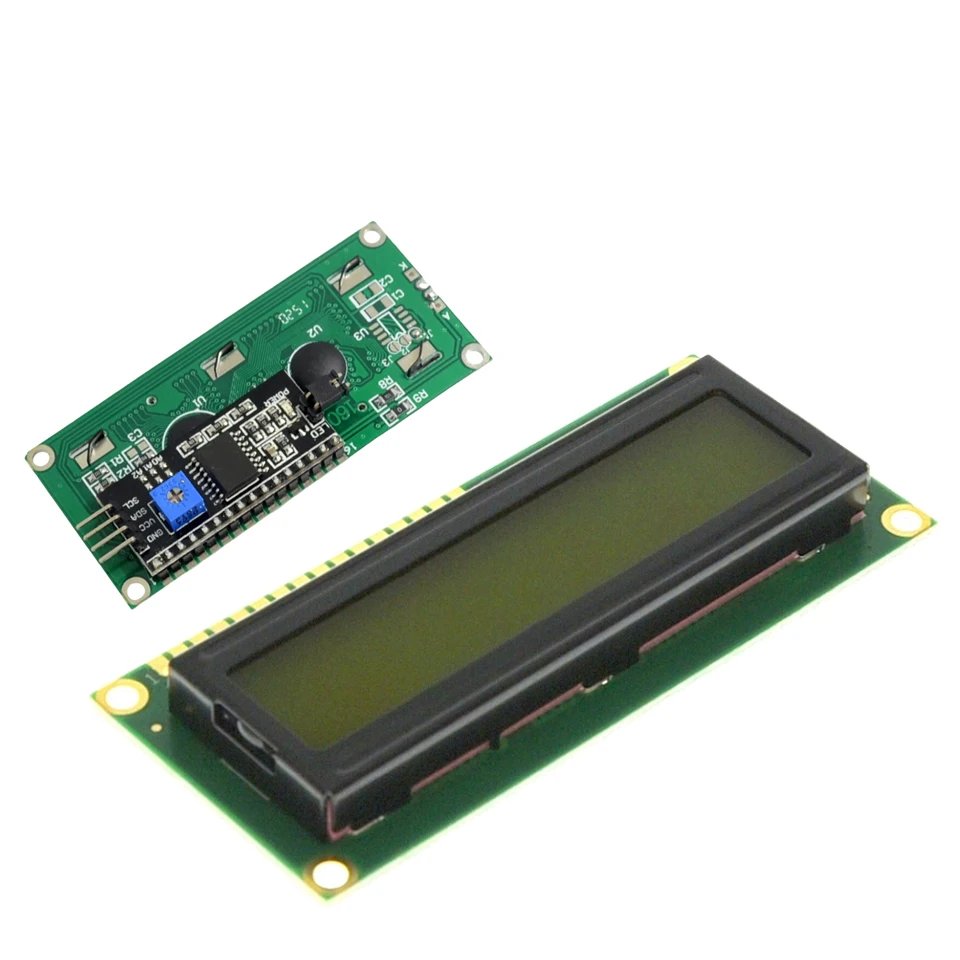

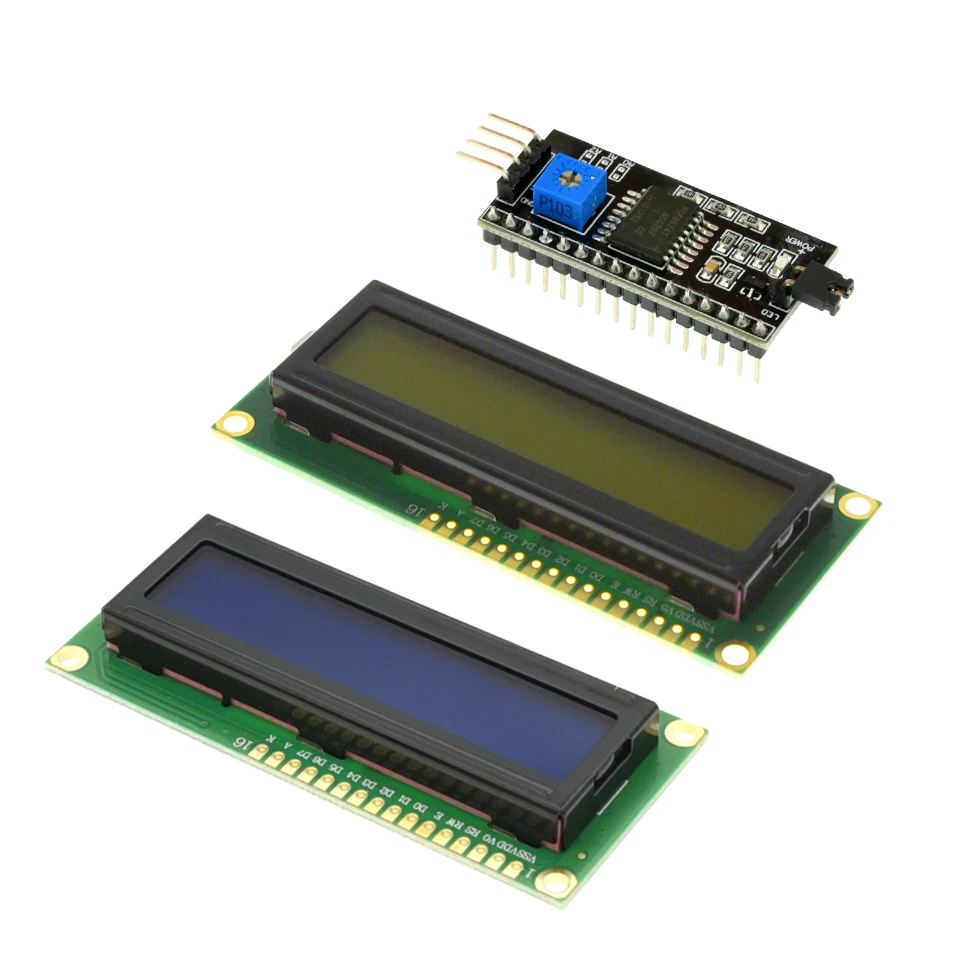

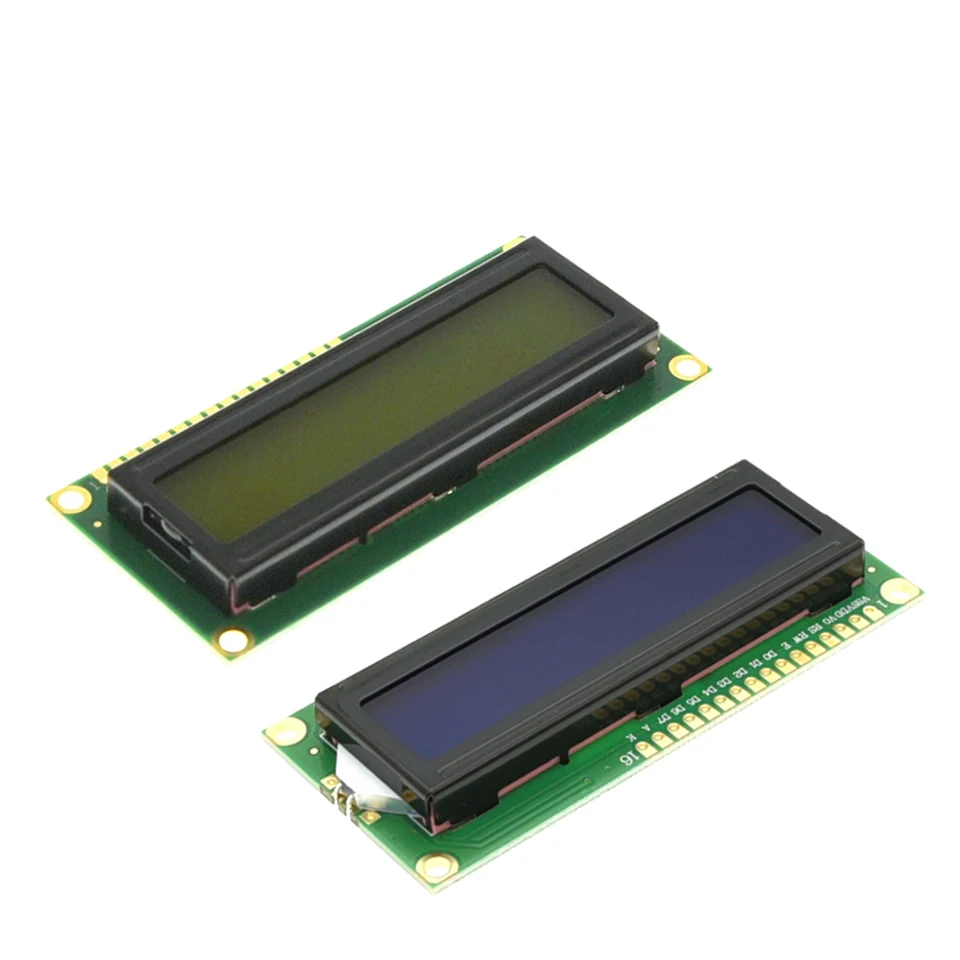

He integrado este módulo LCD1602 con interfaz I2C en una docena de proyectos electrónicos de campo durante los últimos diez meses, todos vinculados a mi actividad en entrenamientos militares, rutas de montaña de alta dificultad y sesiones de supervivencia en entornos hostiles de la península. La propuesta de valor principal es clara: sustituye el clásico bus paralelo de 8 o 4 bits de los módulos LCD1602 convencionales por una interfaz I2C que solo requiere dos pines de comunicación (SDA y SCL) en el microcontrolador, lo que libera una gran cantidad de pines para conectar sensores adicionales como medidores de humedad, barómetros o módulos de comunicación LoRa, críticos en equipos de campo compactos. La pantalla de 16 caracteres por 2 líneas es suficiente para mostrar la información básica que suelo necesitar en operaciones: voltaje de batería, temperatura ambiente, fuerza de señal de radio, coordenadas GPS truncadas o estado de sensores de movimiento. La combinación de retroiluminación azul y caracteres amarillo verdosos ofrece una legibilidad aceptable en condiciones de luz diurna indirecta, aunque en pleno sol directo es necesario proteger la pantalla con una visera pequeña, como hago en los nodos de telemetría que dejo en crestas montañosas. El rango de voltaje lógico de 4,8 a 5,2V y el voltaje de accionamiento de 3,0 a 5,0V lo hacen compatible con la mayoría de placas Arduino y fuentes de alimentación portátiles de 5V que uso en campo, desde baterías LiPo con convertidor boost hasta pilas AA en serie.
Calidad de materiales y construcción
La placa del adaptador I2C integra un chip PCF8574, que puede ser versión T o AT según el lote, soldado directamente a los pines paralelos del panel LCD, lo que elimina la necesidad de cables puente mal sujetos que podrían soltarse por vibraciones durante desplazamientos en vehículos todoterreno o marchas con equipo pesado. El PCB es de fibra de vidrio FR4 de 1,6 mm de grosor, resistente a golpes leves típicos de uso en campo. Los pines de conexión I2C siguen el estándar de paso de 2,54 mm, compatibles con conectores dupont y cables de prototipado que suelo usar en mis builds. El panel LCD utiliza tecnología TN, con un rango de temperatura de funcionamiento de -20 a +70 ºC, que cubre todas las condiciones climáticas que he enfrentado en España: lo he usado en jornadas de -8 ºC en la Sierra de Gredos durante un ejercicio invernal de supervivencia, y en días de +38 ºC en el desierto de Tabernas en una maniobra de verano, sin experimentar retrasos en la respuesta de la pantalla, ni imágenes fantasma ni fallos de contraste. En cuanto al consumo energético, los valores máximos de 1,7 mA sin retroiluminación y 24 mA con ella son clave para proyectos con limitaciones de energía: en un monitor de batería para un banco de energía de 12V que usé en una ruta de 5 días por los Picos de Europa, con la retroiluminación desactivada, el módulo consumió menos de 45 mAh en total durante toda la travesía, apenas un 2% de la capacidad de la batería de 2000 mAh.
Funcionalidad y rendimiento en campo
La interfaz I2C simplifica enormemente el montaje en cajas estancas IP65 de pequeño tamaño: en un nodo de estación meteorológica que instalé en una cresta de los Pirineos durante una semana, pude integrar el Arduino Pro Mini, el módulo LCD y un sensor DHT22 en un recinto de 60x40x20 mm, algo imposible con un módulo de bus paralelo que requiere 6 o más pines de conexión. La memoria CGRAM que permite almacenar hasta 8 caracteres personalizados de matriz 5x8 es una función muy útil en campo: he creado iconos de batería con niveles de carga, un sol para condiciones despejadas, una nube para cielos cubiertos y un icono de señal de radio, lo que hace la lectura de datos mucho más rápida que usar abreviaturas de texto, especialmente con poca luz o guantes tácticos puestos. La función de reinicio automático al superar los 4,5V de alimentación ha evitado bloqueos del módulo en varias ocasiones, cuando el convertidor boost de la batería ha tenido picos de voltaje por sobrecarga momentánea. El único contratiempo técnico que he experimentado es la variación de la dirección I2C según la versión del chip PCF8574: en un lote recibido, el chip era versión AT, con dirección distinta a la de la versión T que usaba habitualmente. Tuve que ejecutar un sketch de escáner I2C para identificar la dirección correcta y ajustar el código, un paso extra que es molesto si se está en campo sin acceso a un ordenador, aunque es un proceso sencillo si se prevé de antemano. En condiciones de humedad alta, como en una ruta por la selva de Irati durante un fin de semana lluvioso, el módulo funcionó correctamente dentro de su caja estanca, aunque el panel LCD es sensible a la condensación si se expone directamente, por lo que es imprescindible usar un recinto protegido en ambientes húmedos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Interfaz I2C que reduce el uso de pines a solo dos, ideal para proyectos compactos con múltiples sensores.
- Rango de temperatura de -20 a +70 ºC, apto para todo tipo de climas en la península y archipiélagos.
- Consumo energético extremadamente bajo, perfecto para dispositivos alimentados por baterías portátiles.
- Soporte para 8 caracteres personalizados vía CGRAM, que mejora la legibilidad en situaciones de estrés.
- Funciones de control de cursor, parpadeo de caracteres y reinicio automático por sobretensión, añaden versatilidad sin código complejo.
Aspectos mejorables:
- La dirección I2C varía según la versión del chip PCF8574 (T o AT), lo que requiere verificar el modelo y ajustar el código al recibir el módulo, un paso extra que puede retrasar despliegues en campo.
- El límite de 16x2 caracteres obliga a ciclar entre pantallas si se necesita mostrar mucha información, lo que añade complejidad al código para proyectos más avanzados.
- El módulo no cuenta con protección contra humedad o impactos de serie, por lo que es necesario integrarlo en una caja estanca o potarlo para uso en exteriores, lo que añade trabajo de montaje.
- La legibilidad en pleno sol directo es limitada, requiriendo accesorios adicionales como viseras para uso en campo abierto sin sombra.
Veredicto del experto
Tras más de diez meses de uso en una variedad de proyectos de campo, desde monitores de batería para rutas de varios días hasta nodos de telemetría para ejercicios militares, considero que este módulo es una opción fiable y eficiente para cualquier persona que construya equipos electrónicos para entornos tácticos, outdoor o supervivencia. La interfaz I2C y el bajo consumo lo hacen ideal para aplicaciones donde el espacio y la autonomía energética son críticos, y su rango de temperatura cubre todas las condiciones que se pueden encontrar en el territorio español. El único punto débil real es la variabilidad de la dirección I2C entre lotes, pero se soluciona con un escáner rápido al recibir el componente. Es un componente que he vuelto a comprar en tres ocasiones para diferentes builds, y hasta la fecha no ha presentado fallos de fabricación ni de funcionamiento en condiciones adversas. Lo recomiendo especialmente para proyectos basados en Arduino que requieran una pantalla de texto simple y de bajo consumo, siempre que se tenga en cuenta la verificación de la dirección I2C en el primer uso.
