Análisis de Experto
Experto verificado
Análisis general del producto
Llevo años montando estaciones meteorológicas tácticas, sistemas de control para campamentos avanzados y pequeños paneles de información para unidades de observadores. Cuando necesitas mostrar datos visuales en proyectos electrónicos autosuficientes, este tipo de displays gráficos de matriz de puntos resultan indispensable. El módulo LCD 128x64 con controlador ST7567S y comunicación I2C representa una solución equilibrada entre capacidad gráfica y simplicidad de implementación para cualquier maker con experiencia en electrónica básica.
La propuesta de usar solo cuatro pines (dos para I2C más alimentación) frente al cableado paralelo tradicional de displays gráficos equivalents me parece un acierto ingenieril notable. En proyectos de campo donde cada cable y cada conexión añaden puntos potenciales de fallo, reducir el cableado a un simple bus I2C marca una diferencia práctica considerable.
Calidad de materiales y construcción
El montaje COG (Chip on Glass) que menciona el fabricante es una técnica consolidada que ofrece buena fiabilidad mecánica si el encapsulado está bien ejecutado. He trabajado con módulos similares de distintos proveedores asiáticos, y la calidad del sellado perimetral del cristal LCD varía bastante entre lotes. En condiciones de humedad elevada, como las que nos encontramos frecuentemente en el norte de España durante operaciones de montaña, un sellado deficiente puede provocar condensación interna y degradación del contraste con el tiempo.

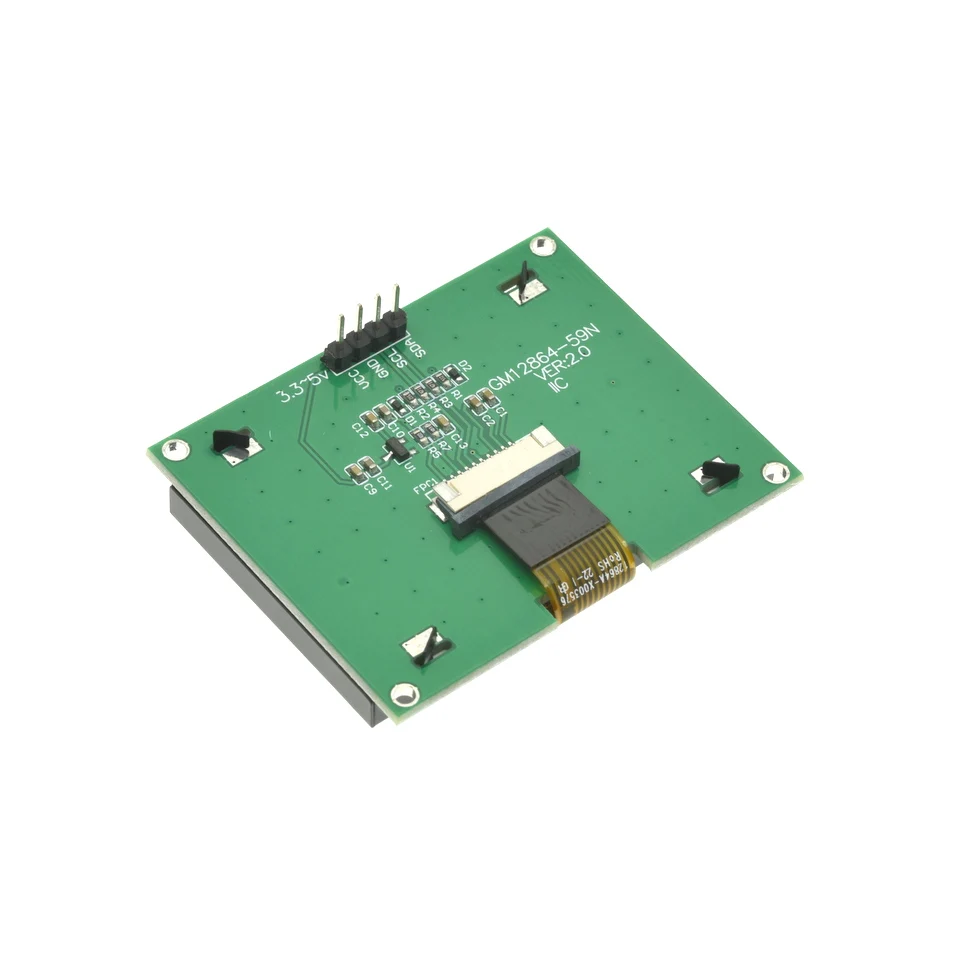

El sustrato PCB del módulo que he tenido ocasión de examinar presenta un acabado HASL standard, adecuado para el propósito. Los pines de conexión están correctamente estañados y soportan repetidas sin problemas aparentes. La retroiluminación mediante LEDs blancos ofrece una uniformidad de iluminación aceptable, aunque en algunos ángulos de visión pronunciados se aprecia una ligera variación de intensidad entre zonas de la pantalla.
El área visible de 66x32mm con paso de píxel de 0.5mm proporciona densidad suficiente para mostrar información legible sin saturar visualmente al operador. En condiciones de luz diurna intensa puede resultar necesaria la desactivación de retroiluminación para mantener la legibilidad, algo a considerar en diseños alimentados por batería.
Funcionalidad y rendimiento en campo
La compatibilidad con librerías como U8g2 simplifica enormemente la curva de aprendizaje inicial. He implementado menús de navegación para controladores de generadores eléctricos de campo utilizando este tipo de displays, y la posibilidad de definir iconos personalizados y gráficos de barras supone una mejora sustancial respecto a los LCD alfanuméricos de 16x2 que muitos seguimos usando por inercia.
El consumo eléctrico merece mención especial para aplicaciones donde la autonomía energética es crítica. Los 40-80mA con retroiluminación activa implican que, en un sistema alimentado por batería de plomo o Li-Ion, el display puede representar un 10-15% del consumo total si permanece encendido continuamente. Mi recomendación es implementar un control de retroiluminación por software que la desactive tras un periodo de inactividad, algo que las librerías mencionadas soportan sin dificultad.
La velocidad de refresco resulta adecuada para aplicaciones estáticas y semi-dinámicas. Para animaciones fluidas o gráficos que requieran actualización constante hay que tener en cuenta que el bus I2C a 400kHz impone un techo teórico que en la práctica puede reducirse si el microcontrolador está procesando otras tareas simultáneamente.
El rango de voltaje de 3.3V-5V proporciona flexibilidad para integración con ESP32, Arduino o plataformas ARM de 3.3V sin necesidad de level shifters, lo cual simplifica el diseño de PCB cuando se monta un sistema permanente.
Puntos fuertes y aspectos mejorables
Entre los puntos positivos destacaría la relación funcionalidad/precio, la simplicidad del bus I2C que libera pines valiosos en microcontroladores limitados, y la disponibilidad de librerías maduras y bien documentadas. La comunidad maker ha resuelto prácticamente todos los problemas de implementación que podrías encontrarte.
Como aspectos mejorables, echo de menos documentación técnica más detallada sobre los tiempos de inicialización del controlador ST7567S en algunos modos de operación específicos. Ciertos parámetros de configuración del fabricante no siempre están documentados de forma accesible, lo cual complica optimizations avanzadas del contraste o el uso de modos de bajo consumo.
La ausencia de protectores de plástico o tela metalizada en los bordes del módulo deja el cristal LCD relativamente expuesto a impactos accidentales durante el manejo en campo. Si el proyecto requiere resistencia mecánica adicional, conviene planificar algún tipo de enmarca o protection adicional.
Veredicto del experto
Para proyectos electrónicos donde necesites mostrar información visual más allá de texto plano, este módulo LCD 128x64 I2C ST7567S representa una opción sólida y económica. No es la solución definitiva para todo tipo de aplicaciones, pero cubre un hueco intermedio entre los displays alfanuméricos básicos y las pantallas OLED gráficas de mayor resolución y coste.
Lo recomiendo para estaciones meteorológicas, sistemas de monitorización energética, interfaces de control para equipos de laboratorio de campo y cualquier proyecto maker donde la legibilidad bajo distintas condiciones de iluminación sea importante. Para aplicaciones donde el consumo y el grosor sean críticos, las OLED siguen siendo preferibles; para presupuestos ajustados donde no se justifica una pantalla TFT a color, este LCD gráfico cumple sobradamente.
Mi consejo práctico: adquiere dos o tres unidades de muestra antes de comprometerte con un pedido grande, y verifica la calidad del sellado perimetral y la uniformidad de retroiluminación en cada una. La variación entre lotes de producción puede afectar a calibraciones de contraste que hayas optimizado para un módulo concreto.
