Descripción

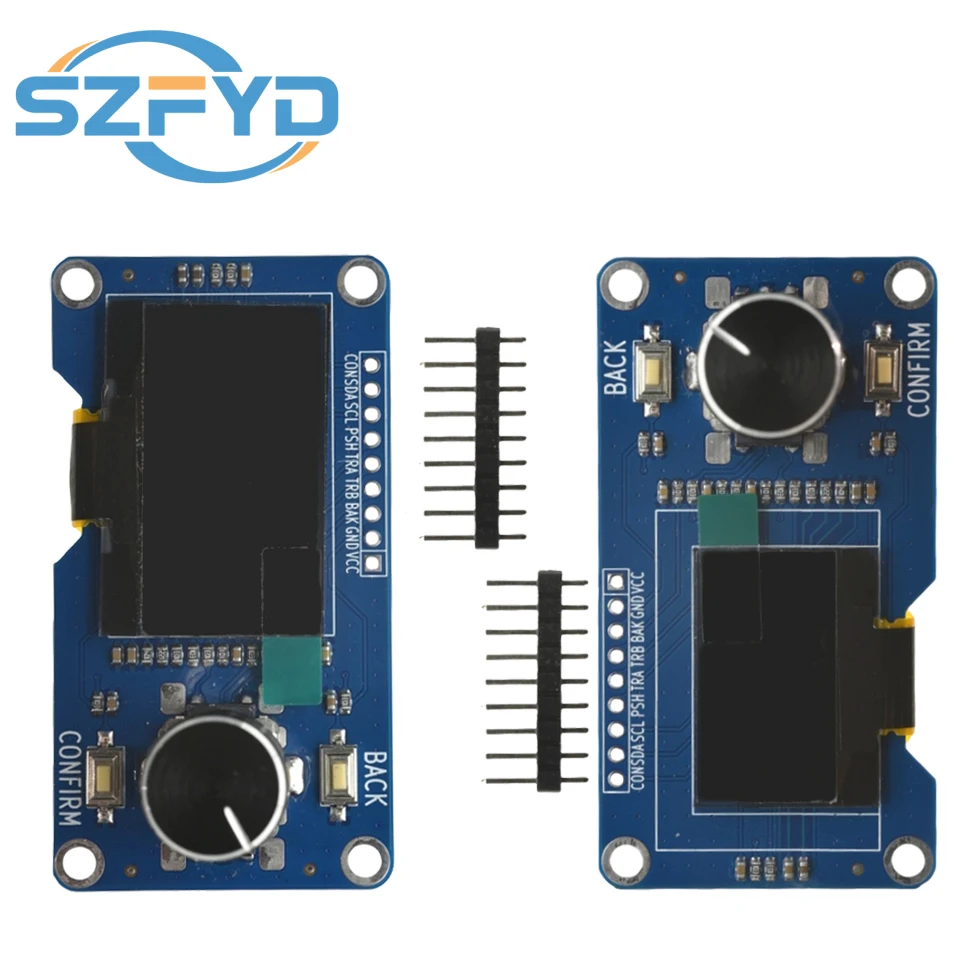

Pantalla Oled blanca de 0,96/1,3 pulgadas combinada con la interfaz IIC del módulo codificador rotatorio EC11 para Arduino
Este módulo está compuesto por un módulo de interfaz OLED IIC y un módulo combinado de codificador rotatorio EC11, dos
No está asociado, simplemente colóquelo sobre una placa, convertido en un módulo integrado, con retorno adicional y
Confirme la clave, la interfaz de la clave también es independiente, puede optar por usarla de acuerdo con el uso real.
Diseño integrado, bricolaje más simple y hermoso, conveniente.

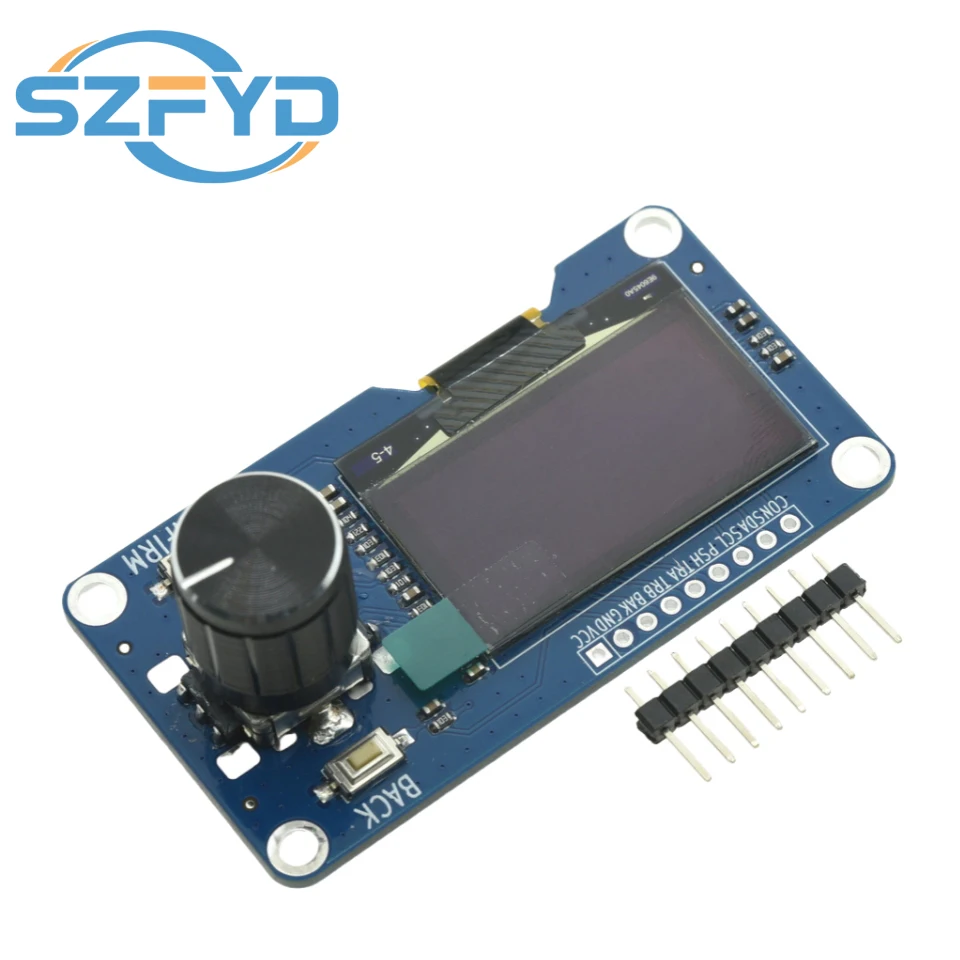

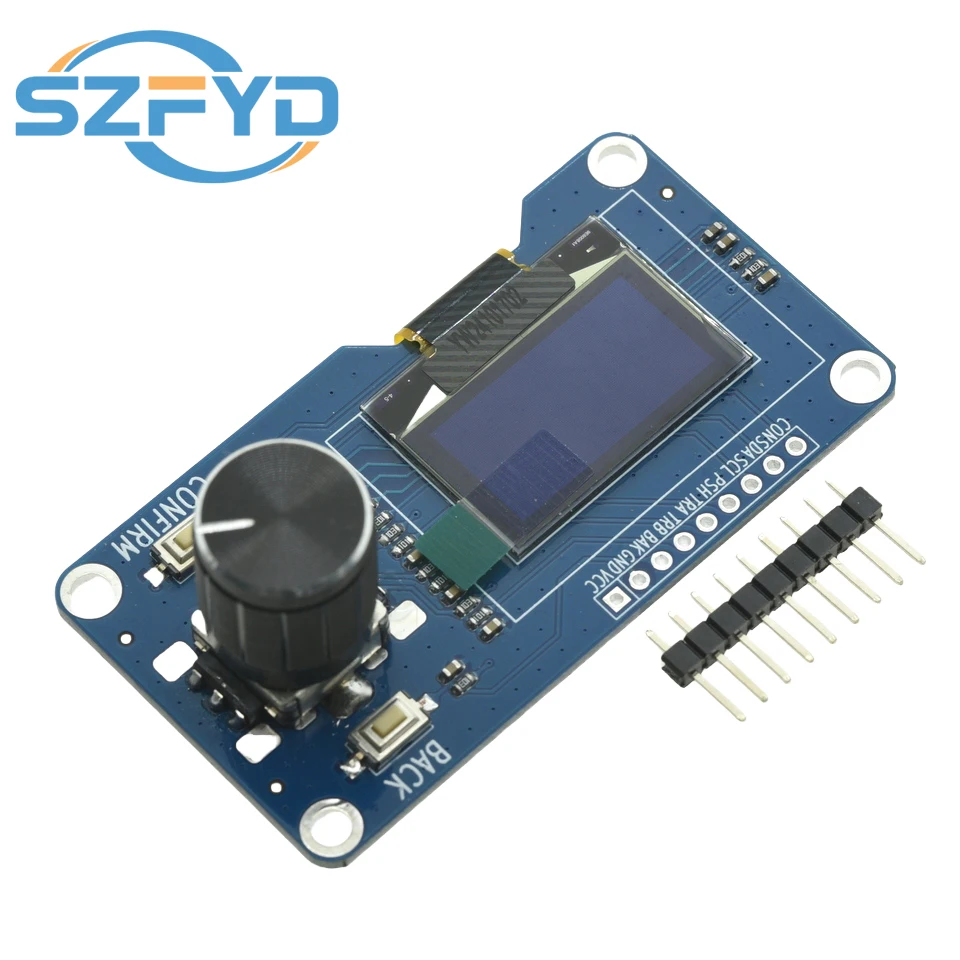

Codificador rotatorio OLED+EC11 de 1,3
Chip controlador OLED: SH1106
Interfaz OLED: IC
EC11: mango de ciruela, longitud del mango 15 mm,20
Posicionamiento de pulso 20, interruptor de correa de 5 pines

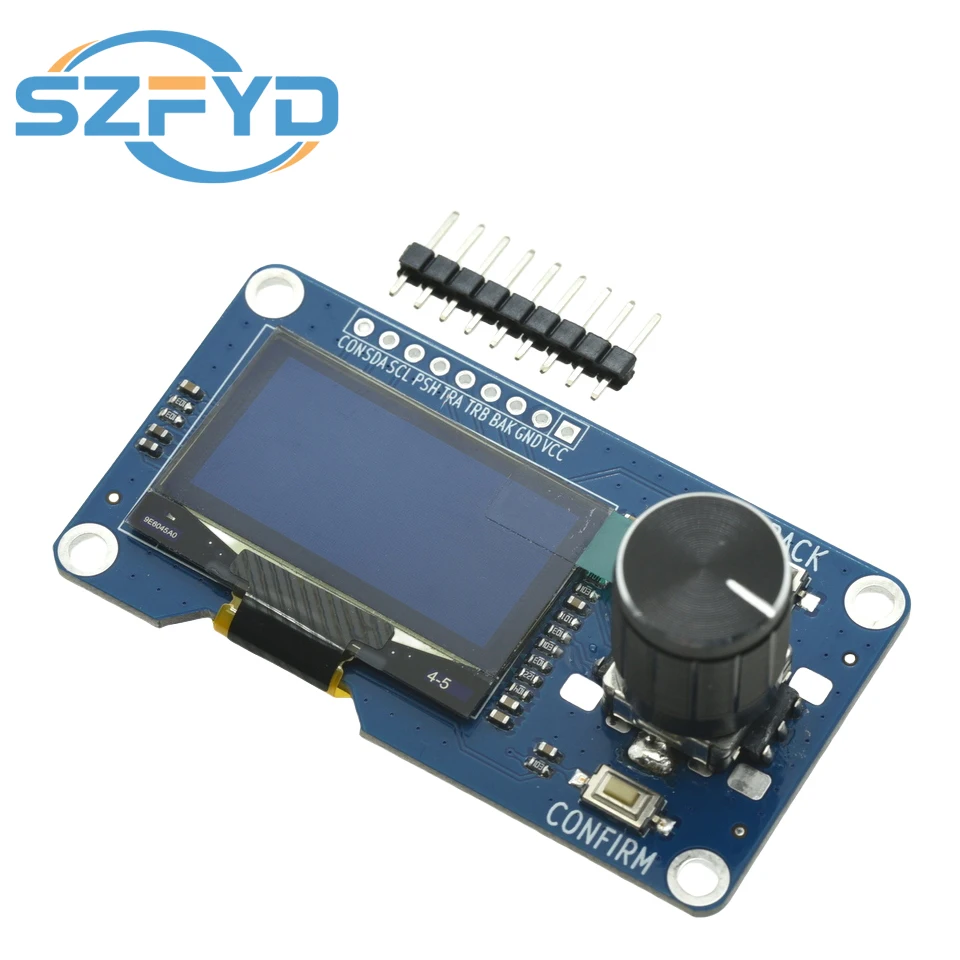

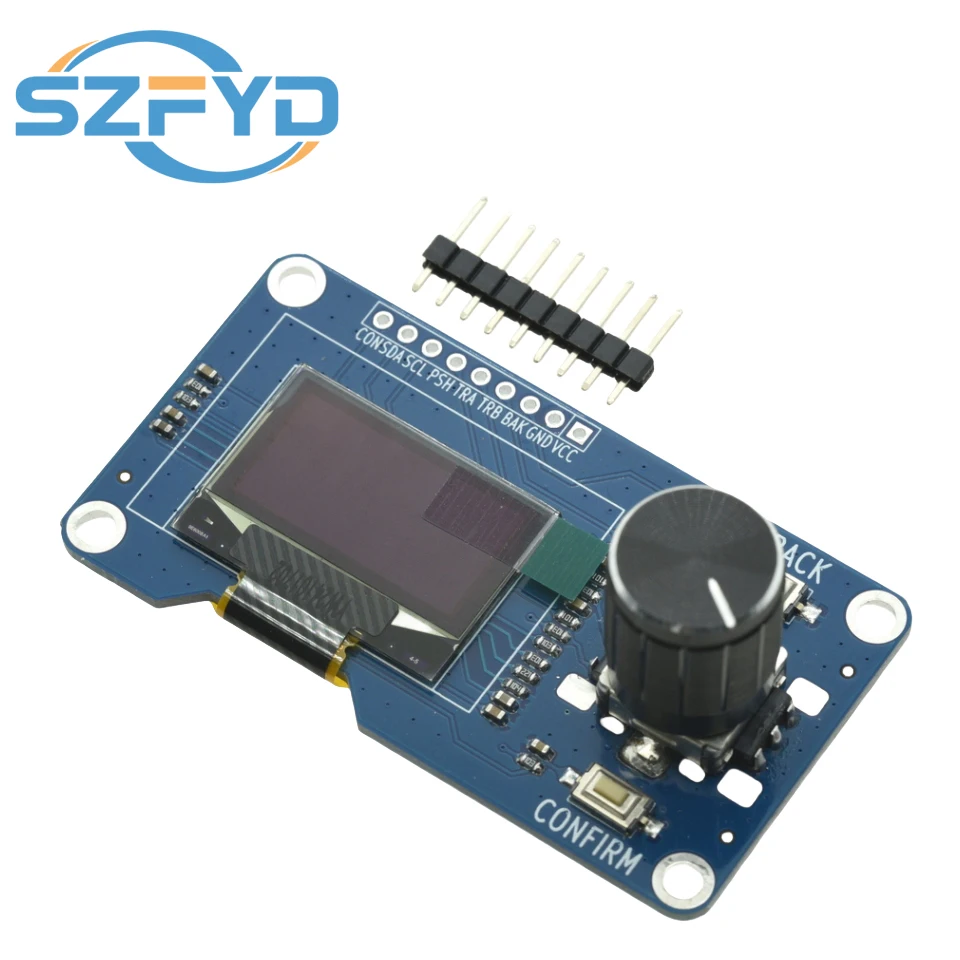

Codificador rotatorio OLED+EC11 de 0,96 pulgadas
Chip controlador OLED: SSD1306
Interfaz OLED: IIC
EC11: mango de ciruela, longitud del mango 15 mm,20
Posicionamiento de pulso 20, interruptor de correa de 5 pines

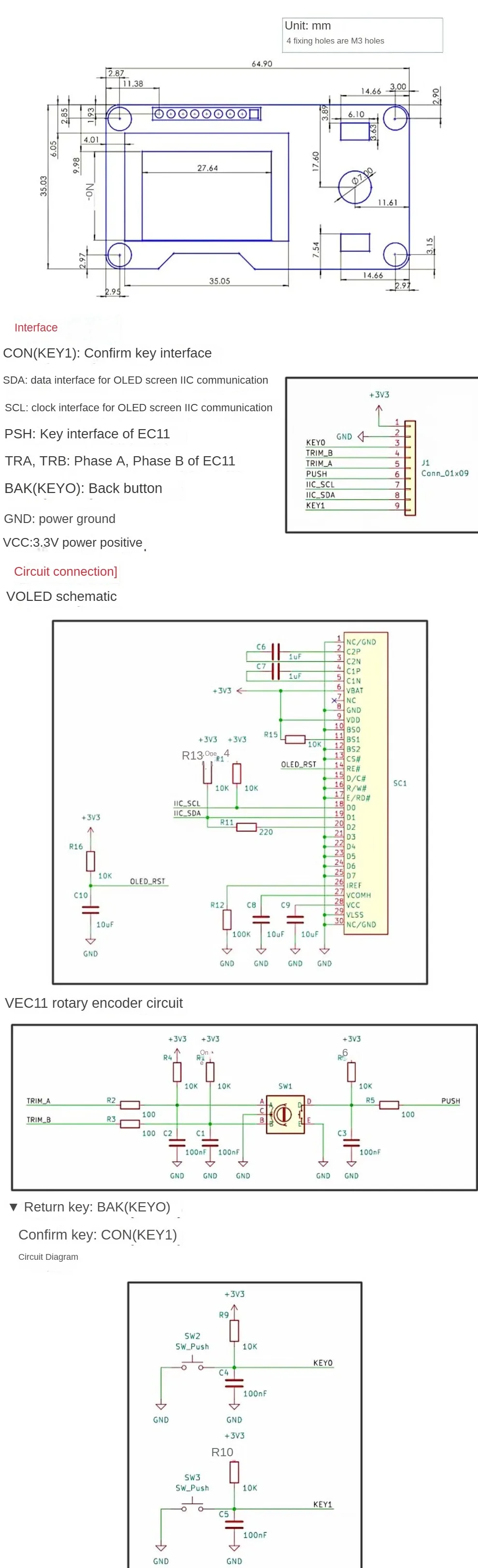

CON(KEY1): Confirma la interfaz clave
SDA: Interfaz de datos para comunicación IIC con pantalla OLED
SCL: Interfaz de reloj para comunicación IIC con pantalla OLED
PSH: interfaz clave de EC11
TRA, TRB: fases A y B de EC11
BAK (KEY0): Devuelve la clave
GND: fuente de energía
VCC: fuente de alimentación positiva de 3,3 V
Opiniones de clientes
1 opinionesLa entrega fue rápida.El módulo funciona correctamente.Todos los componentes funcionan correctamente. Para conectar la pantalla utilicé U8g2lib con los siguientes parámetros: #incluye<u8g2lib.h>U8G2_SH1106_128X64*sin nombre_F_HW_I2C u8g2(U8G2_R0, /* reinicio */ U8X8_PIN_NONE); El codificador comenzó a funcionar correctamente después de usar el<encoder.h>biblioteca. Antes de eso, hubo algo de "oscilación" y los valores estaban fluctuando. Tenga en cuenta que el módulo requiere una fuente de alimentación de 3,3 V. Además, la dirección de visualización no se puede cambiar, por lo que si planea conectar dos de estos módulos a la misma placa, necesitará comprar una placa adicional (placa de conexión multiplexor TCA9548A IIC).</encoder.h></u8g2lib.h>
