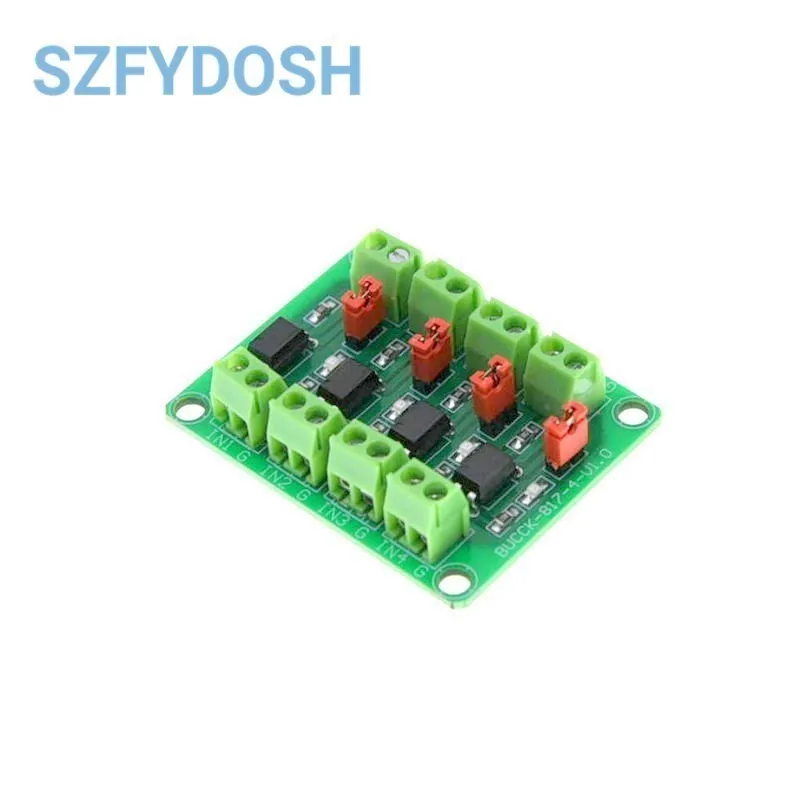

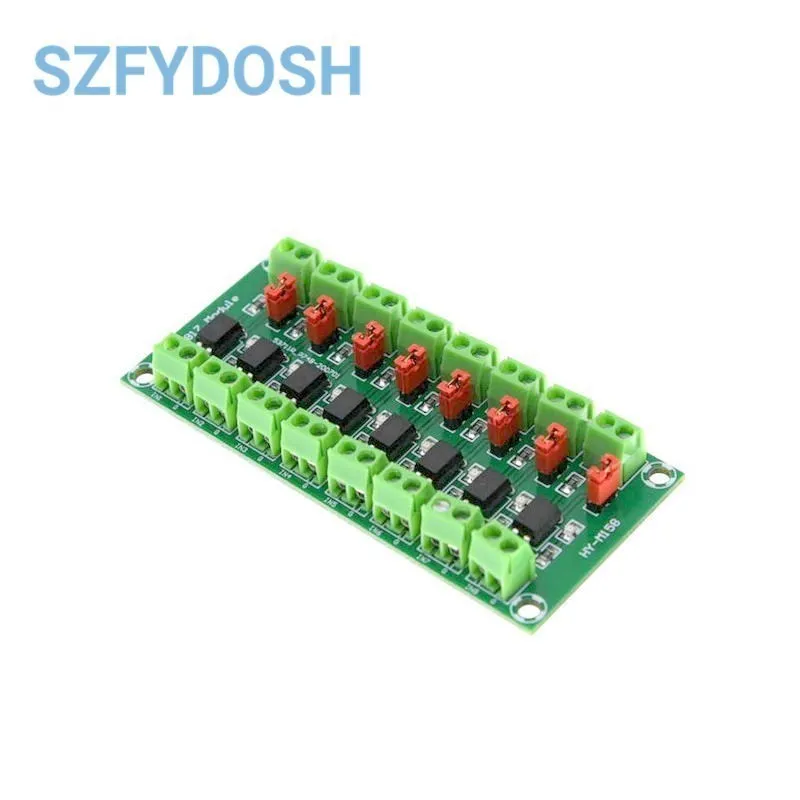

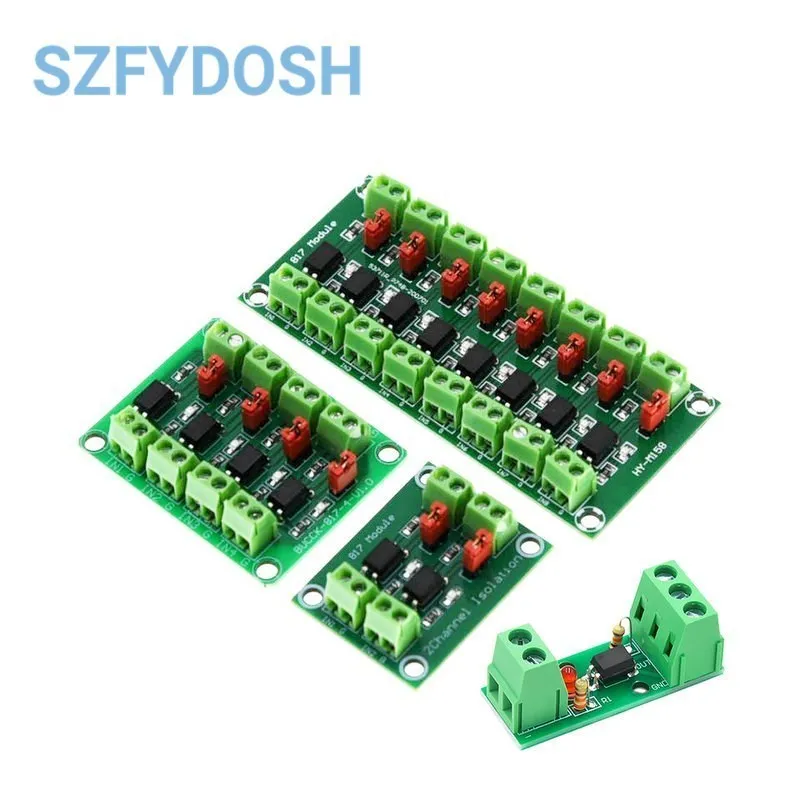

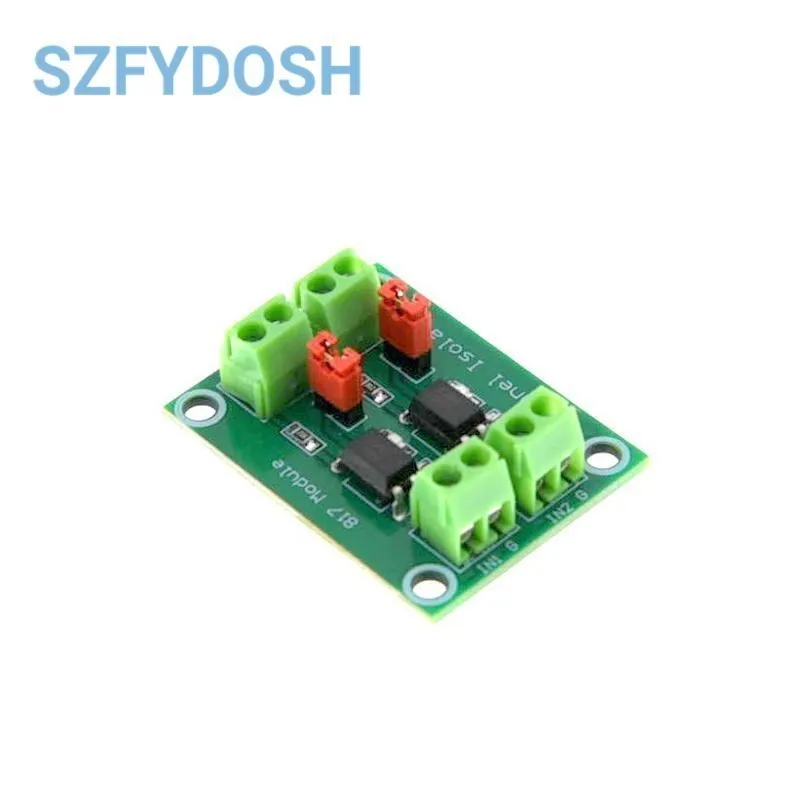

PC817 – Módulo optoacoplador aislado multicanal (2/4/8) 3,6–30V

Análisis general del producto

Este módulo PC817 de 2, 4 o 8 canales funciona como una interfaz de aislamiento optoacoplada entre una lógica de control de baja tensión y una carga de mayor voltaje. Basado en la descripción, ofrece separación galvánica entre entradas y salidas para evitar ruidos y sobretensiones, y admite rangos de entrada de 3,6–24 V y salida de 3,6–30 V. La variedad de canales permite distribuir señales independientes hacia distintas cargas, como relés o transistores de potencia, manteniendo cada canal aislado. El puente integrado añade flexibilidad entre salida de alto potencial o modo de alta impedancia, lo que facilita adaptaciones a diferentes topologías de circuitos. El tamaño compacto de 48 × 38 mm y los agujeros de montaje permiten montar el módulo en paneles o en chasis de maquinaria. El límite de frecuencia, alrededor de 4 kHz, indica que está pensado para señales de control discretas o PWM a frecuencias moderadas, no para pulsos rápidos.

Calidad de materiales y construcción

La placa presenta una configuración compacta orientada a la interconexión entre lógica de baja tensión y cargas de mayor voltaje. La presencia de aislamiento fotoeléctrico es la base de su función: la señal de control no compone retorno directo con la carga, reduciendo la susceptibilidad a ruidos eléctricos y picos transitorios que suelen darse en entornos industriales. La posibilidad de configurar la salida mediante un puente soldable para modo pull-up o high-impedance añade versatilidad sin requerir componentes externos adicionales. En cuanto a la construcción, el tamaño y la distribución de los orificios de montaje facilitan su integración en carcasas o paneles, aunque la descripción no indica detalles como la calidad de soldadura, la compatibilidad de conectores o las protecciones mecánicas (tapas, encapsulado, sellado frente a polvo o agua). En entornos tácticos o de campo, conviene verificar que las soldaduras sean consistentes y que no existan puentes no intencionados entre entradas y salidas, dado que la integridad mecánica del conjunto influye directamente en la fiabilidad.

Funcionalidad y rendimiento en campo

• Control de relés de 24 V desde microcontroladores de 5 V: la capacidad de convertir señales de control lógicas a tensiones de carga mayores es una de las funciones clave. En un escenario de automación de campo, esta separación galvánica evita que ruidos de la fuente de potencia afecten a la lógica de control, lo que es crítico en entornos con variaciones de tensión o pulsos provocados por conmutaciones de potencia.
• Activación de MOSFETs y transistores de potencia: el rango de salida de hasta 30 V facilita la acción directa sobre dispositivos de conmutación, siempre que la corriente de salida por canal mantenga la limitación indicada por la arquitectura interna (la corriente varía inversamente con la tensión de salida). En aplicaciones de alimentación y control de actuadores, esto permite separar cargas de 24 V como motores pequeños o válvulas, manteniendo la lógica aislada.
• Interfaz segura entre sensores de baja tensión y actuadores industriales: la separación física de tierras, típica de este tipo de módulos, ayuda a gestionar diferencias de potencial entre subsistemas, reduciendo el riesgo de errores de lectura o daños por diferencia de masa en instalaciones con múltiples fuentes de alimentación.
• Adecuación frente a ruido y picos: las señales de control quedan protegidas frente a interferencias EMI generadas por conmutación de cargas. El aislamiento optoeléctrico amortigua picos que, de otro modo, podrían disparar lógicas, disparos involuntarios o daños en entradas de microcontroladores.
• Límite de frecuencia y tipo de señal: no está recomendado para PWM de alta frecuencia (picos de 10 kHz o superiores). En pulsos though, la transferencia podría distorsionarse o fallar, por lo que se ajusta mejor a señales digitales a frecuencias moderadas o PWM a frecuencias por debajo de 4 kHz. En campo, conviene medir la forma de onda de cada canal para asegurar que la amoldación sea aceptable para la carga.

Contextos reales de uso:

• En un puesto de control externo, con condiciones de polvo y variaciones térmicas, conecto un microcontrolador de 5 V a dos canales para activar relés de 24 V que alimentan bombas de agua y lámparas. Con la carga desconectada, el módulo se comporta como barrera ante ruidos de arranque y caída de tensión en la fuente de 24 V, manteniendo estable la lógica.
• Durante una ruta de evacuación, se utiliza para interconectar sensores de inclinación de baja tensión con un PLC; la separación de tierras y la reducción de ruidos permiten una lectura más fiable de estados críticos en condiciones de vibración.
• En una estacada de pruebas al aire libre, con temperatura oscilante, la configuración del puente para modo high-impedance facilita pruebas sin cargar las salidas, permitiendo medir señales de diagnóstico sin intervenir en el circuito de potencia.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:

  • Aislamiento galvánico entre control y potencia, reduciendo ruidos y picos.

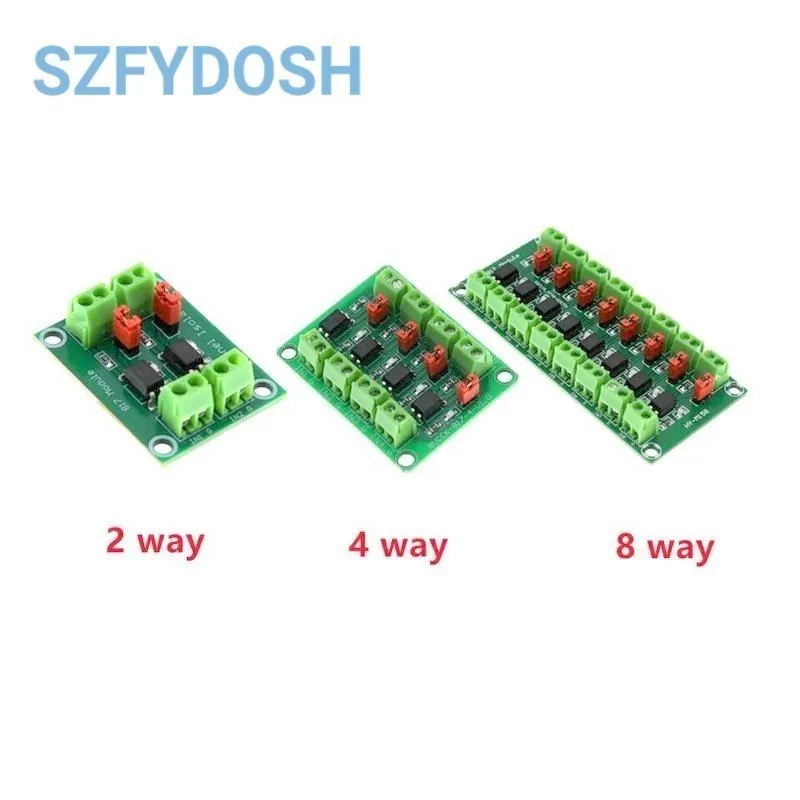

  • Soporte de 2, 4 o 8 canales independientes para gestionar varias cargas.
  • Rango de entrada y salida versátil, compatible con lógicas de 3,3 V y 5 V y con tensiones de potencia de hasta 30 V.
  • Puente soldable para seleccionar entre salida en alto potencial o modo high-impedance, aumentando la adaptabilidad.
  • Diseño compacto y opciones de montaje que facilitan integraciones en paneles.

• Aspectos mejorables:

  • Falta información sobre la corriente máxima por canal. Sería útil conocer límites de salida por canal para dimensionar cargas de forma precisa y evitar saturación del acoplador.
  • No se mencionan indicadores visuales (LED) para diagnóstico por canal, lo que dificulta ver de inmediato el estado operativo en campo; un añadido sencillo podría acelerar mantenimiento.
  • No se especifica protección térmica o grado de protección ambiental (IP); para uso en exteriores o en entornos polvorientos sería conveniente contar con recomendaciones o características adicionales.
  • Aunque el puente ofrece dos modos, podría haber ambigüedad en la instalación si no se dispone de documentación de montaje clara; añadir notas de orientación en la placa o un diagrama de conexión más detallado sería de gran ayuda.

Veredicto del experto

En entornos tácticos y de campo, este módulo PC817 ofrece una solución razonablemente sólida para aislar y controlar cargas de potencia desde lógicas de baja tensión. Su principal valor reside en la separación galvánica y en la flexibilidad de canales, que permiten distribuir señales entre distintos actuadores y sensores sin que las conmutaciones de potencia afecten a la electrónica de control. El límite de 4 kHz para la frecuencia de señal condiciona su uso a señales discretas o PWM de baja a media frecuencia, lo que es adecuado para relés, MOSFETs y sensores con prioridad de estabilidad sobre velocidad de conmutación. Para una implementación robusta, conviene confirmar la corriente máxima por canal, evaluar la necesidad de indicadores de estado y, si el entorno es extremo, considerar protección adicional contra polvo y humedad o encapsulado. En comparación con soluciones genéricas de interfaz, este módulo ofrece una solución integrada y compacta que reduce la complejidad del cableado y facilita la gestión de variaciones de tensión entre subsistemas. En resumen, es una opción adecuada para interfazar lógica de 3,3–5 V con cargas de 24–30 V en aplicaciones de control de potencia y automatización, siempre que se mantenga dentro de sus límites de frecuencia y corriente por canal y se precisen medidas básicas de diagnóstico y protección.
