Análisis general del producto
Este módulo basado en el PCA9685 está pensado para un caso muy concreto y habitual: necesitas generar PWM preciso con control por bus, y no quieres pelearte con el PWM por software ni con el consumo de pines. Su encaje típico en campo no es “táctico” en el sentido de uso directo como equipo de combate, sino como cerebro de automatización para robots, sistemas de iluminación, actuadores secundarios o despliegues mecánicos en los que el movimiento debe ser repetible.
En mi experiencia en maniobras y montajes de prototipos (robots de reconocimiento, plataformas con múltiples actuadores, y pruebas de mecanismos con servos), este tipo de driver por I2C aporta una ventaja real: centraliza la generación de PWM en un chip dedicado y te deja a la controladora (p. ej., Raspberry Pi) dedicarse a sensores, comunicaciones y lógica. Para trabajos donde mueves varios servos a la vez, o donde quieres “coreografiar” una secuencia sin jitter, el PCA9685 suele ser un componente acertado.
Calidad de materiales y construcción

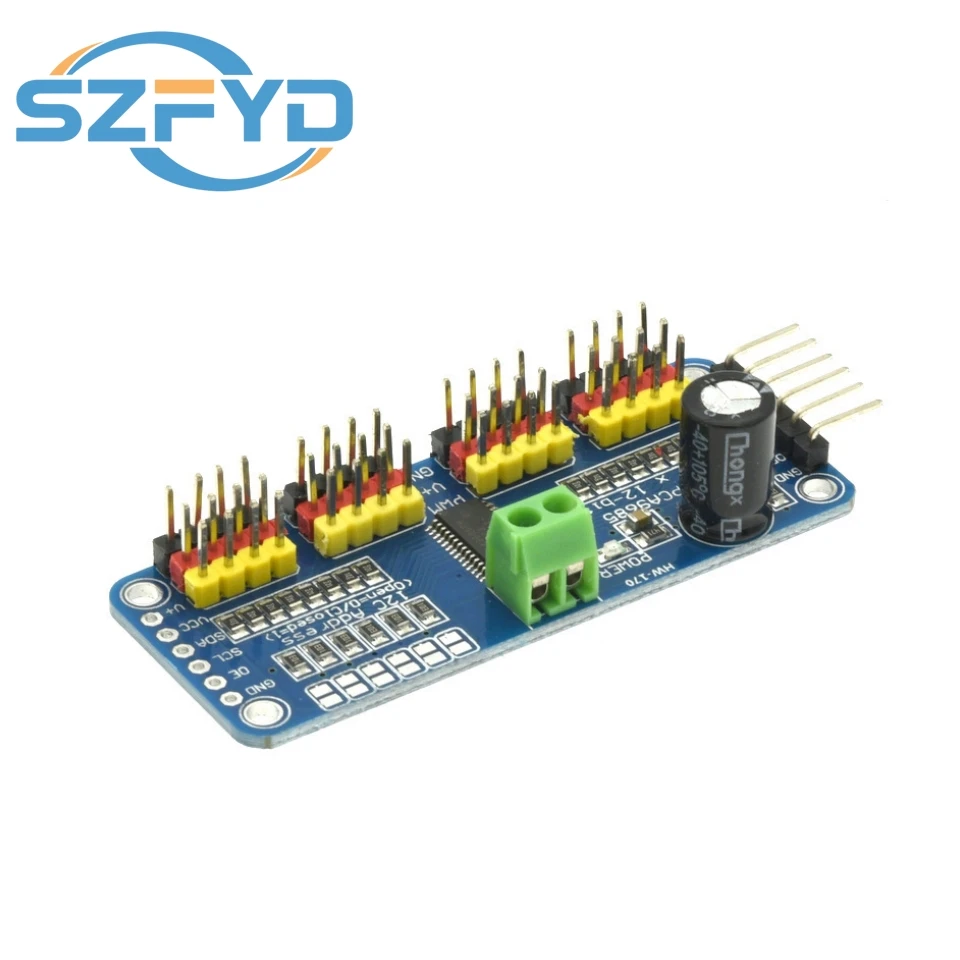

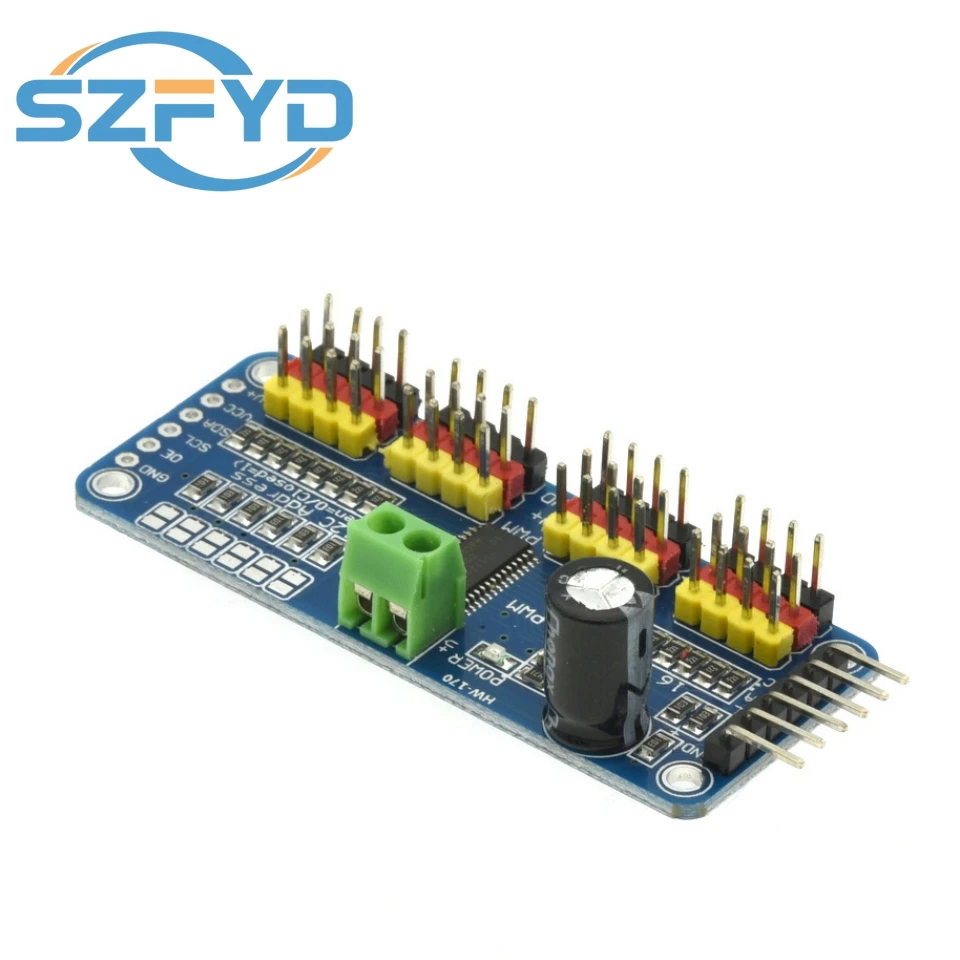

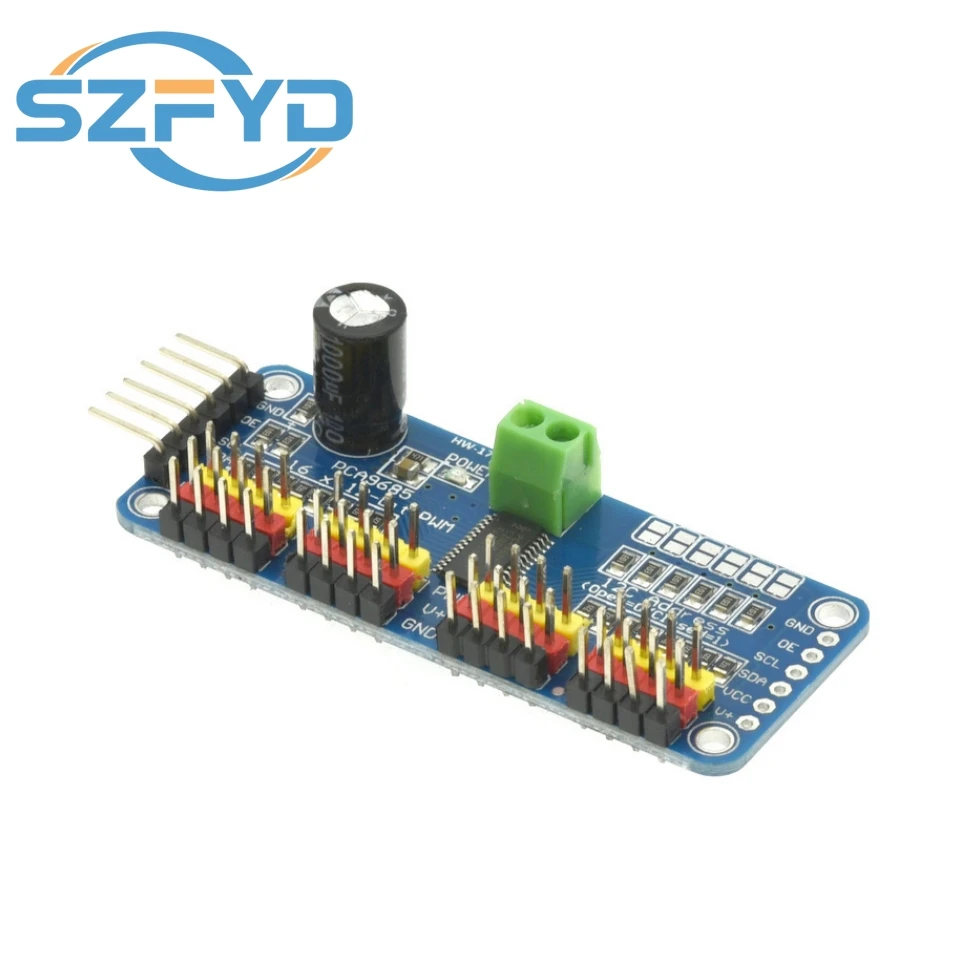

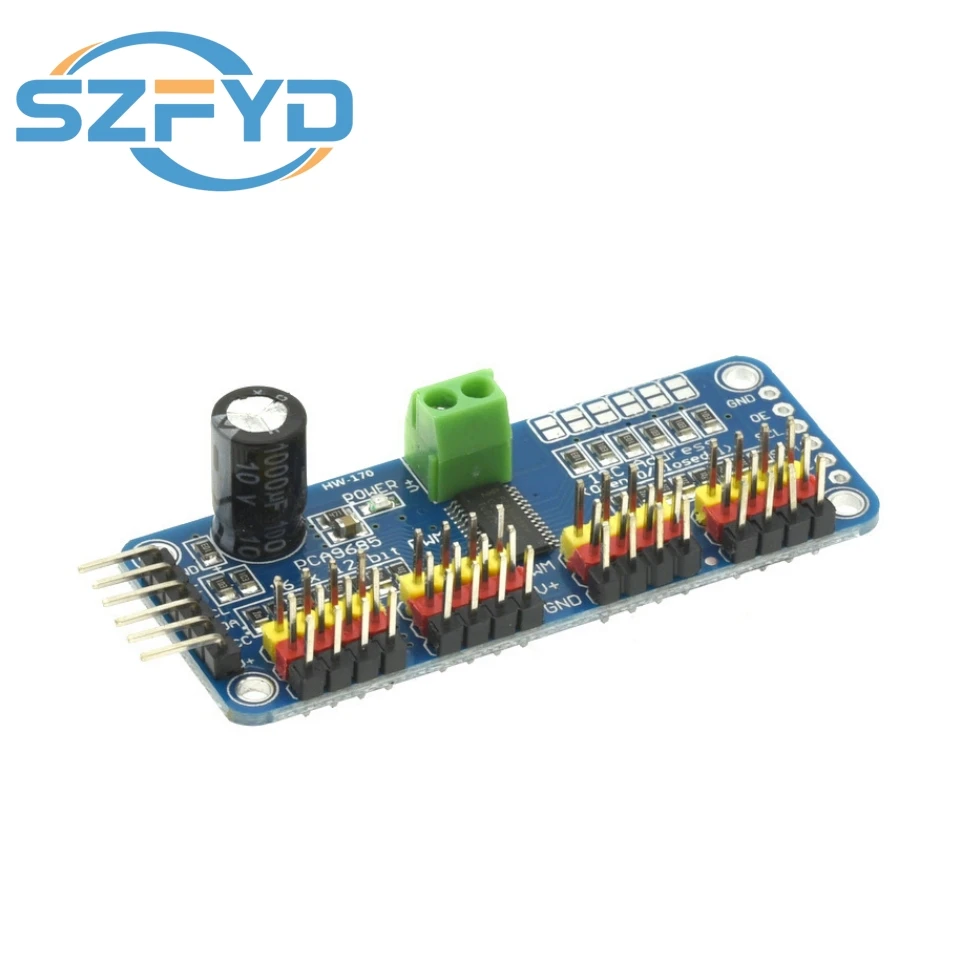

Por la propia naturaleza del módulo (una placa con el chip PCA9685 y los elementos asociados de interfaz I2C), lo que más me importa en este formato es la robustez de la tarjeta y la calidad de las conexiones. Sin tener acceso a la fabricación exacta del PCB o al tipo de conectores, en general estos módulos traen borneras o cabeceras para VCC/V+/GND y las líneas SDA/SCL, además de pines de salida para los canales. La recomendación práctica es clara: en entornos con vibración (transporte en vehículo, manipulación, marcha con mochila técnica o funcionamiento en suelo irregular), interesa asegurar que los cables van bien crimpados y con tracción aliviada, porque el fallo típico no suele ser el chip, sino una conexión suelta en el arnés.

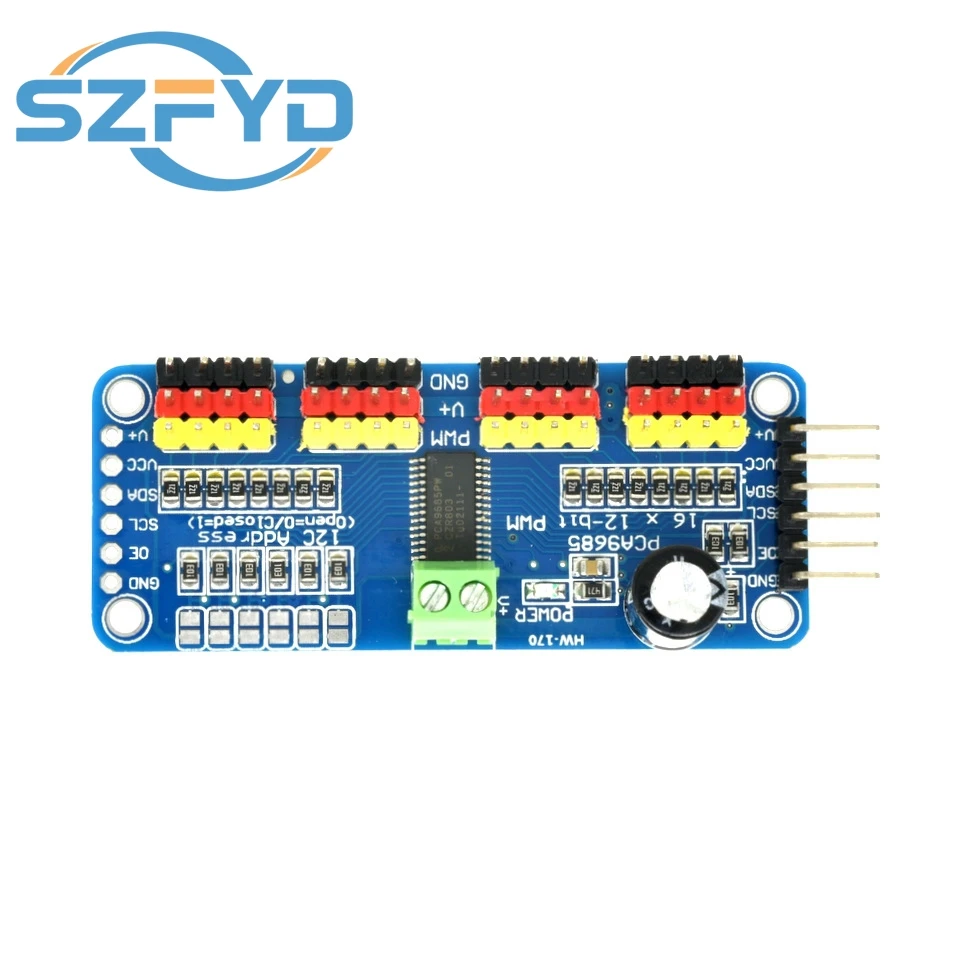

También hay un punto importante de construcción “funcional”: la gestión de direcciones I2C mediante puente de soldadura. En prototipos esto se usa para poner varias placas en serie sobre el mismo bus. Para que sea operativo a nivel práctico, yo suelo verificar dos cosas: que la dirección coincida con lo programado y que el puente esté realmente cerrado/abierto de forma fiable (a veces basta con que haya residuo de estañado o contacto parcial para que el bus se vuelva inestable).
Funcionalidad y rendimiento en campo
El módulo declara 16 canales con resolución de 12 bits y frecuencia 40–1000 Hz. Para servos, la clave no es solo “que funcione PWM”, sino la estabilidad del pulso y la capacidad de ajustar con pasos finos. Con 12 bits, la granularidad al definir el pulso permite movimientos más suaves cuando ajustas el rango de giro o haces transiciones por pasos. En pruebas con servos de posicionamiento (portillas, mecanismos de liberación o actuadores de pequeño par), he visto que lo que marca la diferencia entre un movimiento tosco y uno usable es precisamente la consistencia temporal y la posibilidad de retocar el pulso sin saltos evidentes.
Respecto a la frecuencia 40–1000 Hz: para PWM genérico es flexible, y para señales destinadas a LEDs/driver también tiene encaje. En robots y automatizaciones, donde conviene sincronizar salidas (p. ej., “a la vez abren dos compuertas” o “se encienden indicadores siguiendo el estado”), la ventaja de tener un rango amplio de frecuencia es que no te limita tanto a una sola configuración.
En cuanto a la integración con Raspberry Pi vía I2C, la ganancia es doble: usas pocos pines y reduces carga de temporización en el sistema principal. En un escenario real de campo, el bus I2C se usa a menudo junto con otras tareas (lecturas de sensores, comunicaciones, registradores). Que el PWM salga del chip dedicado es lo que evita que cambios de carga del sistema provoquen microvariaciones en el movimiento.

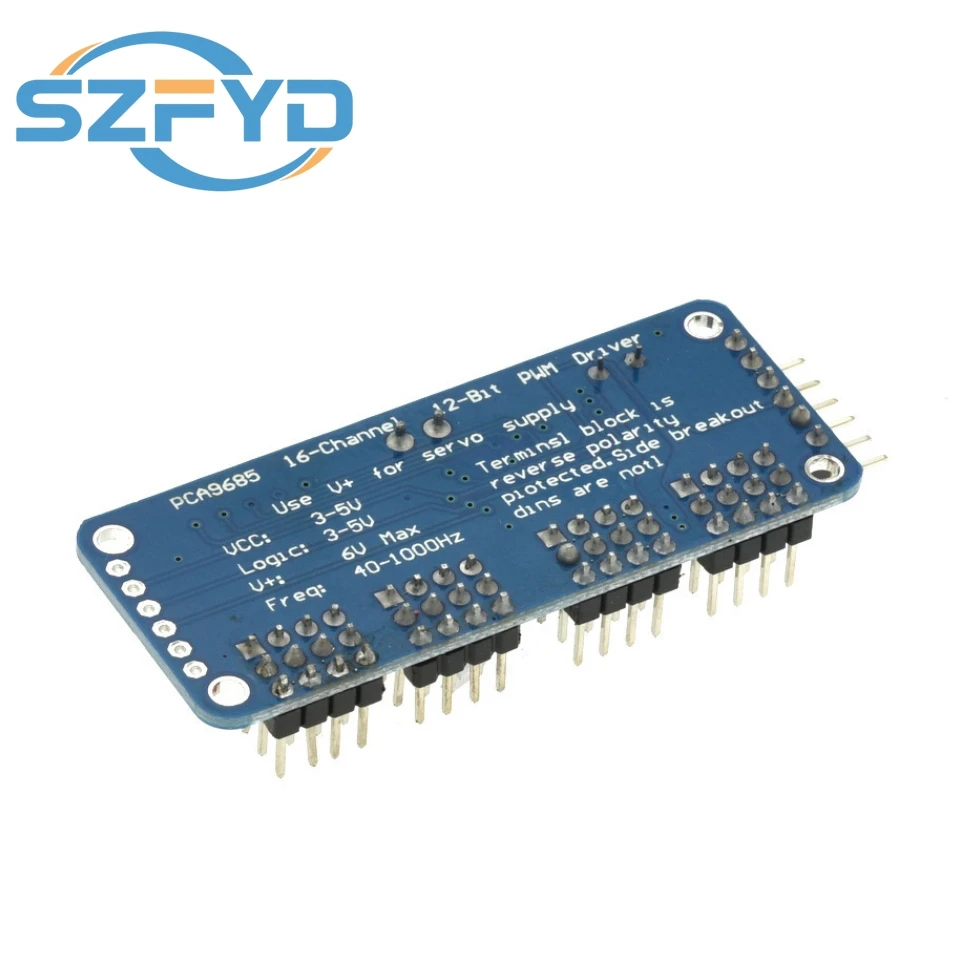

El punto crítico, y donde más he visto fallos en montajes, es la alimentación. La descripción separa bien VCC (5–10 V para el chip) y V+ (3,3–6 V típicamente recomendado alrededor de 5 V) para alimentar servos/LEDs. Aquí yo soy muy estricto: no me fío de alimentar cargas directamente desde el 5 V “de la controladora” si el proyecto tiene varios actuadores o si hay picos. En campo, los picos de corriente de servos al arrancar o frenar pueden meter caídas de tensión y generar errores tanto en el driver como en el bus (o en lecturas del sistema principal). La práctica correcta es usar fuente externa, cableado con buena masa (GND común bien gestionado) y, si el montaje es sensible, añadir filtrado local cerca de las cargas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Escalabilidad por canales: 16 salidas independientes te permiten montar sistemas con varios actuadores o líneas de control sin multiplicar pines.
- Control por I2C: facilita integración limpia con Raspberry Pi y reduce dependencia del PWM nativo.
- Ajuste fino y repetibilidad: la resolución de 12 bits ayuda cuando necesitas transiciones menos bruscas.
- Flexibilidad de frecuencia (40–1000 Hz): útil para PWM de distintos usos (actuación, indicadores, driver ligero), no solo servos.
Aspectos mejorables
- Gestión de alimentación y picos: aunque la placa indica VCC y V+ para fuentes distintas, en montaje real se necesita disciplina de cableado y una fuente que aguante picos. Si no, el “problema” aparece como comportamiento errático de servos o inestabilidad del sistema.
- Direccionamiento I2C con puente: funciona, pero es un punto de configuración manual que conviene revisar antes de salir a pruebas. En un entorno operativo, una mala dirección equivale a “canales que no responden” y pierdes tiempo de diagnóstico.
- Tratamiento del cableado de salida: en usos con vibración, interesa reforzar el arnés y prever protección/descarga estática si se manipula en seco o con calzado aislante (no por el módulo en sí, sino por el conjunto).
Consejos prácticos de uso y mantenimiento
- Define de antemano el rango de pulso que usarás por servo y calibra esos valores una vez, antes de dar por buena la mecánica.
- Mantén GND común entre módulo, Raspberry Pi y la fuente de V+ para que el PWM de referencia no “flote”.
- Evita rutas largas de cable sin necesidad: en salidas PWM y líneas de alimentación, el exceso de longitud aumenta ruido y caída de tensión.
- Si vas a llevarlo a terreno, usa bridas o termorretráctil donde el cable sufre tracción y revisa conectores después de transporte.
Veredicto del experto
Lo veo como un módulo muy útil y bastante “industrial” para automatizaciones con varios servos o salidas PWM, especialmente cuando quieres estabilidad y repetibilidad sin convertir la controladora en un generador de temporización. Su rendimiento real depende mucho de la parte que menos luce en la ficha: alimentación correcta (VCC vs V+), arnés y gestión de GND, y configuración limpia de direcciones I2C si usas más de una placa. Bien montado, es de esos componentes que te quitan trabajo en campo; mal montado, la culpa no es del PWM, sino de picos, caídas de tensión y cables.
