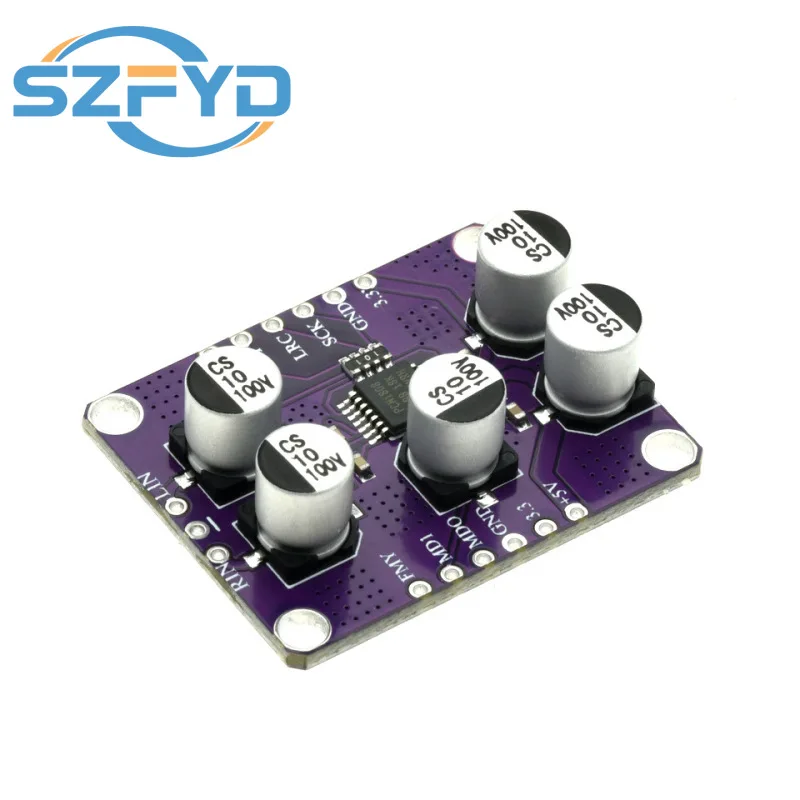

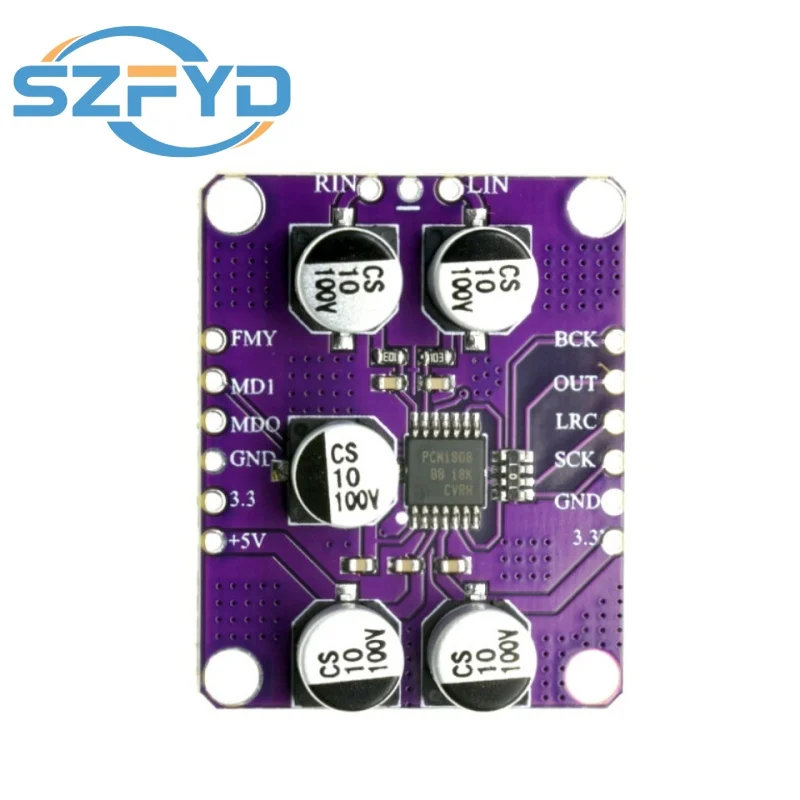

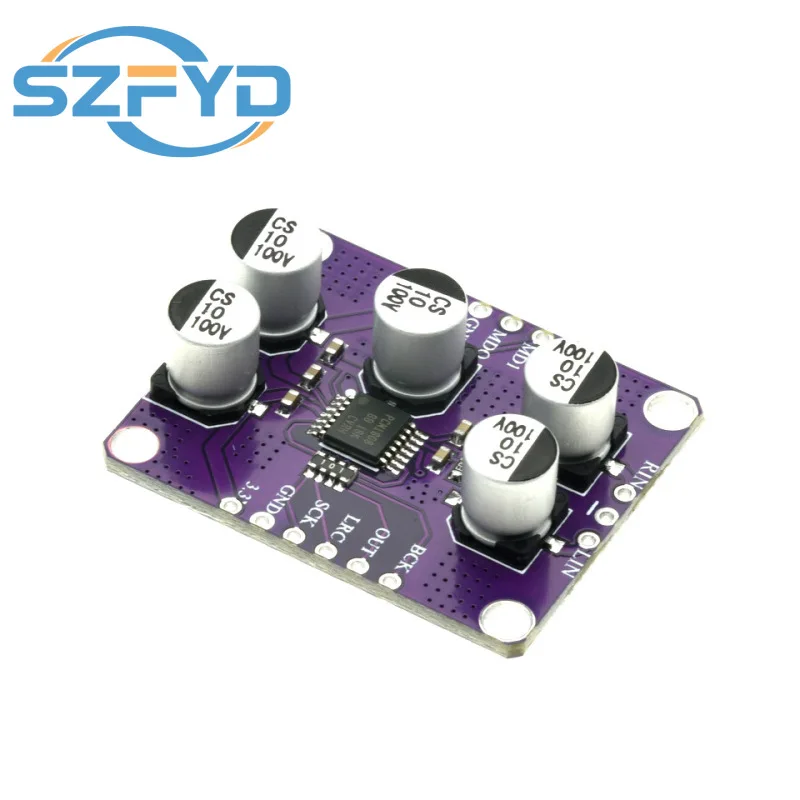

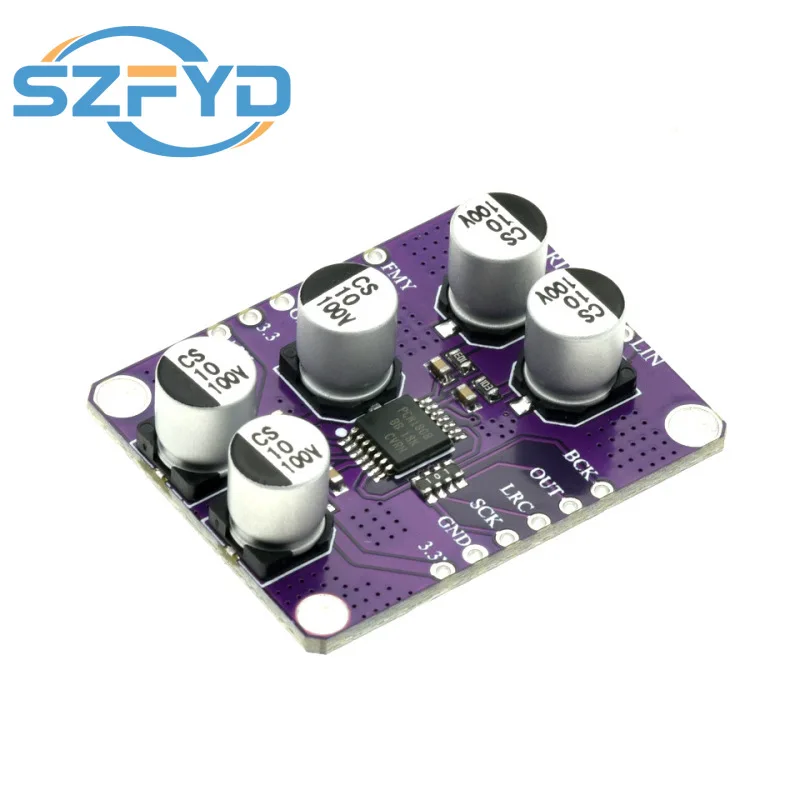

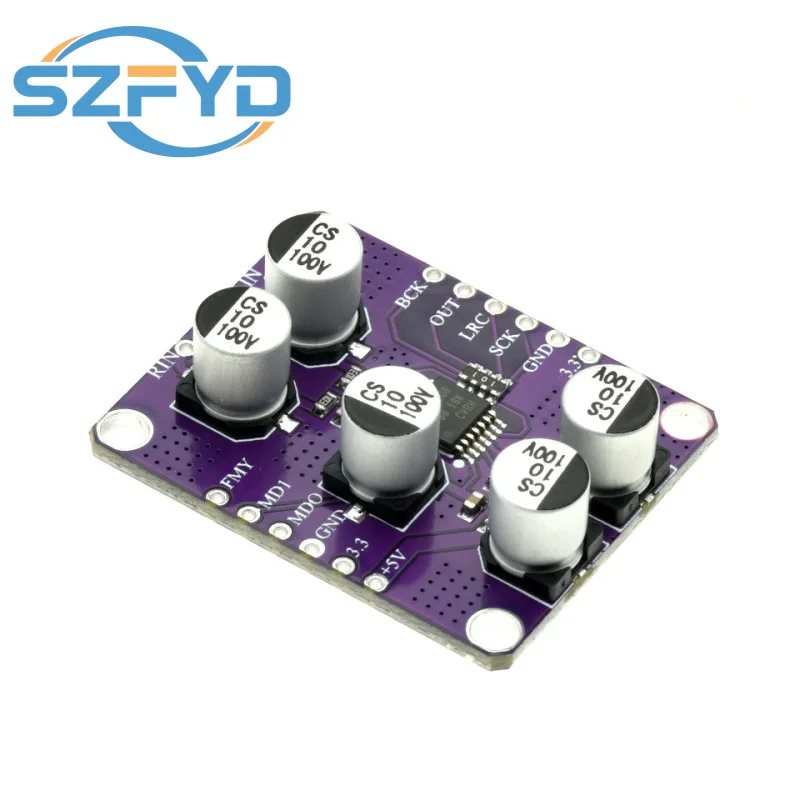

PCM1808 módulo ADC estéreo convertidor analógico digital

Análisis general del producto

He integrado el ADC PCM1808 en montajes de captura de audio analógico para digitalizar señales y llevarlas a un sistema digital (microcontrolador o FPGA) mediante I2S. En campo lo valoro como un conversor “de trabajo” cuando necesitas mantener una ruta analógica clara y acabar con un flujo digital estable para grabación, procesado o pasarlo a un códec/receptor posterior.

Lo primero que me fijé es que no es un módulo “plug and play” si tu sistema no tiene claro el reparto de alimentación: trabaja con 5 V para la sección analógica y 3,3 V para la sección digital. Esa decisión de diseño condiciona todo el montaje en baterías y en entornos reales, donde las caídas de tensión, el ruido de conmutación y el rizado pueden arruinar SNR o provocar artefactos. Cuando se respeta la separación de rails y el retorno de masa, el comportamiento se vuelve muy predecible.

Calidad de materiales y construcción

Como módulo basado en CI en TSSOP de 14 pines, lo que te pide en la práctica es disciplina de ensamblaje. En mis integraciones, la diferencia entre un sistema “correcto” y uno problemático no suele estar en el chip en sí, sino en cómo se cablea alrededor: calidad del contacto de masa, longitud de pistas/cables para la entrada single-ended y desacoplos cerca del CI.

En cuanto a construcción, lo normal en estos módulos es que la PCB esté pensada para integrarse dentro de un equipo mayor (no para manipulación directa constante). Por eso, cuando trabajo con vibración (vehículo, mochilas cargadas y apoyo en superficies irregulares), me aseguro de:

• que el módulo no queda “colgando” de conectores con tensión mecánica,
• que la masa de referencia de la entrada analógica tiene un camino corto y coherente,
• y que las conexiones I2S y el reloj no quedan como antena sin retorno firme.

El encapsulado TSSOP obliga a un montaje limpio: buena soldadura, sin puentes, y verifico continuidad y ausencia de cortos antes de alimentar con ambos rails. En campo, un fallo así se convierte en horas perdidas.

Funcionalidad y rendimiento en campo

El PCM1808 está orientado a entradas single-ended con rango útil alrededor de 3 Vp-p. En la práctica, esto significa que es un gran encaje para señales de salida de preamplificadores y reproductores analógicos con referencia a masa común, pero no es el más cómodo si estás sacando audio desde un entorno verdaderamente balanceado o si tu “masa común” se vuelve dudosa por diseño del sistema.

Donde más noto su rendimiento es cuando cuidas el reloj y la cadena digital. El módulo usa salida I2S con datos de 24 bits, con configuraciones maestro/esclavo. En mis montajes, el reloj del sistema manda: si tu cadena de reloj es estable, el audio no “baila”. Si el reloj se pausa o se desincroniza por cortes al reorganizar el sistema (encendidos parciales, estados del micro, cambios de modo), el comportamiento puede ser el típico de electrónica digital: reinicios o frames raros. Por eso, en configuraciones operativas trato el reloj como “recurso crítico” y evito que el sistema quede en estados intermedios.

En el mundo outdoor, además del rendimiento, importa el entorno:

• En frío (salidas de madrugada y paradas largas), me interesa que el suministro sea robusto: si la tensión de 5 V analógica cae o aparece rizado, lo primero que sale son cambios de nivel y ruido.
• Con humedad (lluvia fina o rocío), cuido el cableado: la entrada single-ended es más susceptible a captación si los cables de audio van largos o sin retorno cercano.
• En terreno duro (piedra, arena y uso con guantes), lo que te salva es un mazo bien fijado y acceso cómodo a conectores para revisar sin estar “recalentando” el equipo.

Como referencia de especificación, el módulo se anuncia con 105 dB de SNR; yo lo tomo como objetivo realista solo si mantienes la separación de alimentación y no metes el ruido de un convertidor DC-DC sin filtrar en la sección analógica.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Salida I2S de 24 bits: facilita integraciones con receptores digitales y procesado posterior sin “pegar y recortar” desde profundidad insuficiente.
• Distinción clara de rails (5 V analógico / 3,3 V digital): bien ejecutada, mejora la estabilidad del entorno de muestreo.
• Single-ended: encaja con la electrónica doméstica/profesional de salida analógica típica, especialmente cuando ya tienes masa definida.
• Compatibilidad maestro/esclavo: te permite adaptarlo a la arquitectura de reloj de tu sistema.

Aspectos mejorables / cosas que vigilo

• Rango de entrada single-ended (3 Vp-p): si tu señal analógica puede superar ese rango o no está bien referenciada a masa, vas a forzar la entrada. En campo lo soluciono regulando niveles y verificando con señales conocidas antes de “apostar” el sistema.
• Gestión del reloj: en la práctica, un buen diseño de sincronía vale más que escoger una placa “decente”. Evito encender/apagar partes del sistema que obliguen a pausar el reloj.
• Cableado y retorno: si la entrada analógica va por cable largo junto a señales digitales (I2S, reloj, líneas rápidas), aparece diafonía y ruido. Para mí, el “cable correcto” (longitudes cortas, retorno próximo y enrutado limpio) es parte del rendimiento.

Consejos prácticos de uso y mantenimiento que me han funcionado:

• Mantén separados física y eléctricamente los recorridos del audio analógico respecto a las líneas digitales.
• Coloca desacoplo y masa con criterio, y no “compartas” retornos de forma caótica entre analógico y digital.
• Si el equipo estará en exteriores, protege el conjunto: fijación mecánica de conectores y limpieza/retirada de residuos antes de recubrimiento ligero si tu montaje lo permite.
• Antes de una salida, prueba con un tono o fuente analógica consistente a las distintas tasas (dentro del rango 8 kHz a 96 kHz) y verifica que el receptor I2S coincide en modo maestro/esclavo.

Veredicto del experto

Para integraciones de digitalización de audio analógico a una cadena digital, el PCM1808 me parece una opción razonable cuando puedes controlar alimentación y sincronía. En campo funciona mejor cuando tratas el sistema como un conjunto electromagnético: reloj estable, separación de rails, cableado corto y retorno coherente en la entrada single-ended. Si tu prioridad es robustez operativa con equipos que “se mueven”, el valor no está solo en los 24 bits o en el anunciado SNR, sino en cómo resuelves la ingeniería alrededor del módulo. Si lo montas con ese criterio, es una pieza práctica para proyectos outdoor y de campo donde el audio se convierte en datos utilizables sin sorpresas.
